FMシリーズ 定置式エリアイメージャ

FMシリーズ 工業用コードレスエリアイメージャ
FMシリーズ
定置式エリアイメージャ
販売終了
二次元 一次元1年保証
  • 特長
  • 仕様
  • 型番
  • ダウンロード
特長

世界最小クラスの二次元スキャナ

長年の歴史と経験で培ったAdaptus Imaging
Technology5.0により、バーコードをはじめ DataMatrixや医療材料用RSS(GS1 DataBar)Code、処方箋に印刷されたQRコードなどの2次元バーコード やOCRフォントの読み取りが可能です。

組み込み機器に合わせてフロントビュー、サイドビューモデルをラインナップ。

高画質なデジタル画像の取得が可能

高画質なデジタル画像も取得(バイナリ、TIFF、BMP、JPEG等)。
撮影画像をトリミング、明度、回転、エッジの抽出などを行なってから出力可能。
トレーサビリティに必要な画像をバーコードの読み取りと共に簡単に撮影していただけます。

データ編集機能

読み取ったバーコードデータをお客様がご利用されているアプリケーションに合わせ、編集して出力することが可能です。

仕様

対応バーコードシンボル

二次元コード(QRなど)
QRCode、DataMatrix、MaxiCode、PDF417、Aztec、Code49、MicroQR、 MicroPDF、 UCC/EAN Composite、RSS(GS1DataBar) Composite、 (GS1DataBar) 14、RSS(GS1DataBar) Stacked、Limited、RSS(GS1DataBar) Ex-panded 、CC-A、CC-B)
一次元コード(バーコード)
JAN13/8、アドオンコード、EAN13/8、 Code128&GS1-128、Code39、UPC-A/E、 Codabar(NW-7)、ITF、Code11、Code93、RSS(GS1DataBar)、Codablock
その他
各国POST code
OCRフォント(オプション)
OCR-A, OCR-B

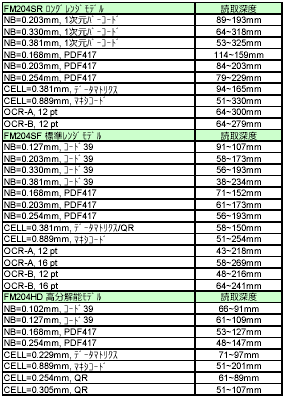

■ FM204SF

シンボル 読み取り距離
UPC 0.33mm 100% 約51~226mm
QRCode 0.21mm 約84~137mm

■ FM204SR

シンボル 読み取り距離
UPC 0.33mm 100% 約53~335mm
QRCode 0.38mm 約79~224mm

■ FM2350HD

シンボル 読み取り距離
UPC 0.33mm 100% 約53~170mm
QRCode 0.21mm 約64~117mm

仕様表

項目 仕様
照明/エイマ 赤色LED 626 nm ± 30 nm /緑色LED 526 nm ± 30 nm
イメージセンサ CMOSイメージセンサ
インターフェイス USB(キーボード/COM)、RS232C(TTLレベル)

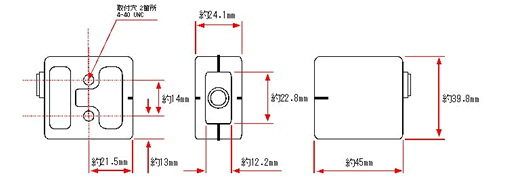

外形寸法 FM2350 :(L)25 x (H)40 x (W)42mm
FM204  :(L)50 x (H)25 x (W)40mm
重量 40g(ケーブル含まず)
電源 5VDC ± 10%
消費電流 250mA~500mA
動作温度 0℃~50℃
安全規格 UL準拠、RoHS対応品、LED Safety : IEC 60825-1 Ed.1.2 2001 Class1
保証 1年
型番<販売終了>

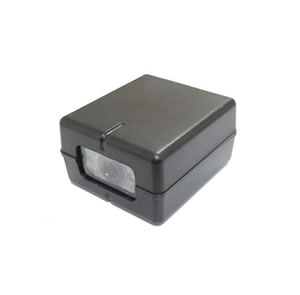

■FM204 定置式エリアイメージャ(フロントビューモデル)<販売終了>

型番 仕様
FM204HD-P4G 定置式エリアイメージャ(HD), USB (I/Fケーブル別売)
FM204HD-P3G 定置式エリアイメージャ(HD), RS232 (I/Fケーブル/ACアダプタ別売)
FM204SF-P4G 定置式エリアイメージャ(SF), USB (I/Fケーブル別売)
FM204SF-P3G 定置式エリアイメージャ(SF), RS232 (I/Fケーブル/ACアダプタ別売)
FM204SR-P4G 定置式エリアイメージャ(SR), USB (I/Fケーブル別売)
FM204SR-P3G 定置式エリアイメージャ(SR), RS232 (I/Fケーブル/ACアダプタ別売)
FM205HD-P3G (*) 定置式エリアイメージャ(HD/トリガライン対応), RS232 (I/Fケーブル/ACアダプタ別売)
(*) トリガライン付I/Fケーブルは、カスタム制作となりますので、ご相談ください。

■FM2350 定置式エリアイメージャ(サイドビューモデル)<販売終了>

型番 仕様
FM2350HD-P4G 定置式エリアイメージャ(HD), USBケーブル付
FM2350SF-P4G 定置式エリアイメージャ(SF), USBケーブル付

■ケーブル<販売終了>

型番 仕様
CBL-IT-U-US USBインターフェイスケーブル
CBL-IT-RA-US RS232インターフェイスケーブル
PS5U-41E ACアダプタ, DC5V
ダウンロード

■ ドキュメント

機種 文書
ユーザーズガイド
改良の為、予告無く外観・仕様を変更する場合があります。
各製品名・社名は該当各社の商標又は登録商標です。
