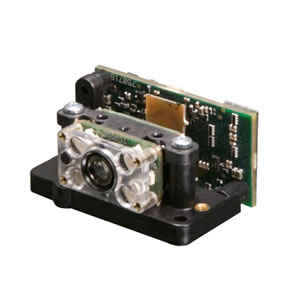

MODEL IS4920
超小型エリアイメージャモジュール |
|
 |
一般的な同等機種の約2倍のエリアをカバーする広角レンズを採用 |
|
医療デバイスやキヨスク端末などへの組み込み用途に最適
|
|
バーコード・二次元コードを360°確実に読み取り( OCR読取オプション有り) |
|
最大7コードを一括読み取りし、指定順序・フォーマットでホストへ送信可能CodeSelectTM |
|
携帯電話などに表示されたクーポンやチケットコードの読み取りに対応 |
| |
|
|
読取フィールド参考値
| ナローバー(NB) |
読取深度 |
コード種類 |
| IS4920 |
0 127mm
|
50mm～145mm |
バーコード |
| 0.254mm |
30mm～210mm |
バーコード |
| 0.330mm |
25mm～310mm |
バーコード |
| 0.127mm |
45mm～160mm |
PDF |
| 0.254mm |
25mm～270mm |
PDF |
| 0.254mm |
50mm～95mm |
データマトリクス |
| 0.381mm |
35mm～160mm |
データマトリクス |
| 0.508mm |
40mm～260mm |
データマトリクス |
| IS4921 |
0 076mm
|
68mm～105mm |
|
| 0.127mm |
50mm～120mm |
バーコード |
| 0.330mm |
50mm～170mm |
バーコード |
| 0.127mm |
45mm～130mm |
PDF |
| 0.127mm |
75mm～115mm |
QR/データマトリクス |
(*) バーコードの印刷品質や使用環境により読取性能は異なりますので、ご注意ください。
|
仕様一覧
| 項目 |
仕様 |
| 読取方式 |
| エリアセンサー |
1.3 メガピクセル |
| 照明LED |
赤色 650nm |
| エイミング |
615nm |
| イメージ出力 |
BMP, TIFF, JPEG |
|
| 分解能 |
IS4920 0.10mm (1D), 0.191mm(2D)
IS4921 0.063mm (1D), 0.10mm(2D) |
| MRD 値 |
20% min. |
| 走査角度 |
IS4920 50°(水平), 37.5°(垂)
IS4921 38°(水平), 28.5°(垂直) |
| 読取角度 |
チルト角 42°, ピッチ角 68°,
スキュー角 52° |
| 読取幅 |
読取フィールド参考図参照 |
| 読取深度 |
読取フィールド参考図参照 |
| 読取コード |
バーコード
コード39, インターリーブド25, コーダバー(NW7),
コード128, GS1-128, JAN/EAN/UPC,
GS1 D t b GS1 D t b リミテッド
Databar, Databar ,
GS1 DataBar エクスパンデット, 他
二次元コ-ド
QR, PDF417, データマトリクス, マキシコード,
郵便カスタマバーコード, コンポジット, 他
OCR フォント(ライセンス必要)
OCR-A, OCR-B, E-13B MICR |
| インターフェイス |
USB キーボード(HID) I/F
USB バーチャルCOM I/F
(USB-COM)
RS232C I/F(TTL レベル)
|
| 入力電圧 |
DC3V～5.5V |
| 消費電力 |
235mA typ., 400mA max. @ DC3.3V
| アイドル時 |
160mA typ. @ DC3.3V (USB)
125mA typ. @ DC3.3V (TTL232) |
| スリープ時 |
600μA typ. @ DC3.3V (USB)
500μtyp. @ DC3.3V (TTL232) |
|
| 動作温度 |
0℃～+40℃
|
| 保管温度 |
20℃ +70℃ |
| 周囲湿度 |
5%～95% 氷結・結露無し
|
| 耐落下 |
高さ1.5m から自然落下後、動作に支障なし
(スキャナに組み込まれた状態にて) |
| 耐振動 |
7G 10～500Hz |
| 耐外乱光 |
100,000 lux (直射日光に相当) |
| 外形寸法重量 |
イメージャ(マウンティングタブ無し) 約5g
14.5mm(L) x 20.6mm(W) x 11.9mm(H)
デコーダボート ゛約4g
6.7mm(L) x 38.4mm(W) x 19.4mm(H)
ブラケットモジュール 約14g
27.83mm(L) x 38.4mm(W) x 19.4mm(H)
|
| コネクタ |
12ピン POS コネクタ
(Molex 52559-1252) |
| EMC 規格 |
FCC Part 15, ICES-003, EN55022 Class B |
|

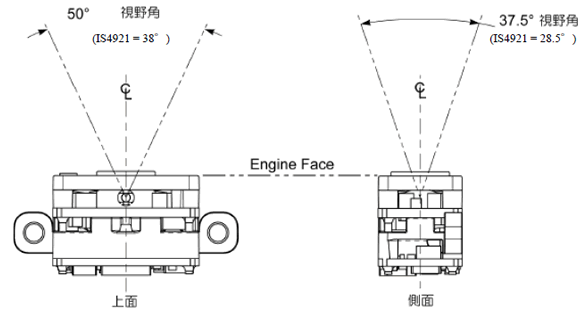

読取フィールド参考図
|
|
