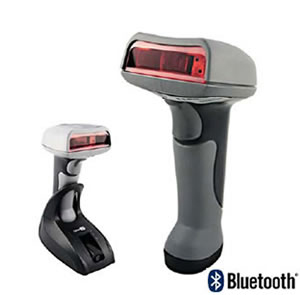

M1166/1266 無線式バーコードスキャナ

MODEL 1166/1266
Bluetooth搭載バーコードスキャナ
販売終了


見通距離 屋内10m、屋外30m

1ベースステーションと1:7接続が可能

通信エリア外で読取データをメモリするオートメモリ機能をサポート(JAN300ラベル)
専用リチウムイオン充電池パック採用
便利なデータ編集機能を装備

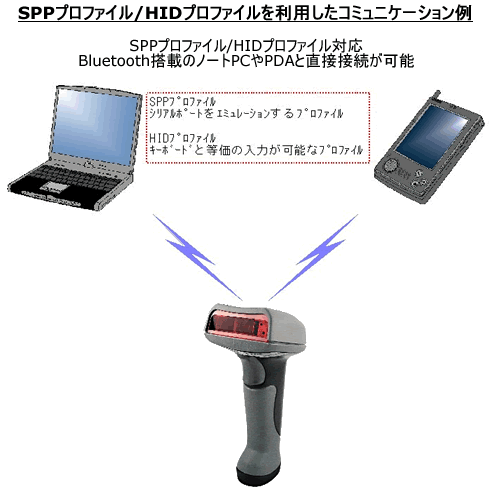

SPP/HIDプロファイルを搭載
Bluetooth搭載のノートPCやPDAと直接コミュニケーションが可能

仕様一覧
項目 仕様
入力電圧 専用リチウムイオン充電池パック(750mAH)
動作時間

1166

約30時間(20,000スキャン)
1266 約50時間(35,000スキャン)
無線部
周波数 2.4GHz帯(2.402-2.4835GHz)
変調方式 FH-SS
(周波数ホッピング方式)
通信速度 約433Kbps
対応規格 Bluetooth Ver.1.2
出力クラス クラス2
通信距離 約30m(屋外見通)*
約10m(屋内見通)*
プロファイル オリジナル(3666間)、SPP, HID
分解能 0.127mm
光源 1166 - 赤色LED 630nm
1266 - 可視光半導体レーザ 650nm
PCS値 0.45 min.
走査速度 1166 - 約100スキャン/秒
1266 - 約35スキャン/秒
読取幅 バーコードの解像度・品質に依存
読取深度 バーコードの解像度・品質に依存
動作温度 0℃~+50℃
保管温度 -20℃~+60℃
周囲湿度 10%~90%結露なし
耐落下 コンクリート面に高さ1.2mから自然落下して動作に支障なし(各方向3回)
重量 1166 - 約200g(電池含む)
1266 - 約210g(電池含む)
読取コード コード39, インターリーブド25, インダストリアル25, マトリクス25, コーダバー(NW7), コード93, コード128, EAN128(GS1-128), JAN/EAN/UPC, RSS(GS1-Databar)14, RSS(GS1-Databar)リミテッド, RSS(GS1-Databar)エクスパンデット, 他

EMC規格

FCC ClassA, CE, C-Tick

3666ベースステーション
電源
DC5V ±10%, 1A max.
無線部
出力 +3dBm
ピコネット 7台までのスキャナをコントロール
インターフェイス
DOS/Vキーボード, USBキーボード, RS232C
充電時間
スキャナ本体 - 約4時間
予備バッテリ - 約4時間
*電波の特性上、周囲の電波状況・障害物・設置環境により異なります。弊社では、事前に実機によるテストをお勧めしております。
読取深度参考図

無線式バーコードスキャナ M1166/1266

ワイヤレスバーコードスキャナの通信エリアは使用環境によりことなります。弊社では事前に実環境において、実機によるテストをして頂くようお願いしております。


<電波に関する注意>
● 本製品の使用周波数帯では、電子レンジ等の産業・科学・医療機器のほか工場の製造 ライン等で使用されている移動体識別用の構内無線局(免許を要する無線局)及び特 定小電力無線局(免許を要しない無線局)が運用されています。 1. 本製品を使用する前に、近くで移動体識別用の構内無線局及び特定小電力無線局が運 用されていないことを確認してください。 2. 万一、本製品から移動体識別用の構内無線局に対して電波干渉の事例が発生した場合 は、速やかに使用場所を変更するか、電波の発射を停止してください。 ● 本製品は、電波法に基づく小電力データ通信システムの無線局の端末設備として、技 術適合証明を受けています。本製品の分解/改造は違法となります。 ● 交通機関内や医療機関内などでは、本製品のご使用はお控えください。 電子機器や心臓ペースメーカーなどへの影響の可能性もあるため、ご利用に関しては 各交通機関及び各医療機関の案内及び指示に従ってください。
<電波の種類と干渉距離>
無線式バーコードスキャナ M1166/1266
無線式バーコードスキャナ M1166/1266
【!ご購入時の注意!】
メモ帳やEXCELといったアプリケーションソフトのカーソル位置にデータを入力したい場合は、【キーボードインターフェイス】又は【USBインターフェイス(USBキーボードインターフェイス)】をご利用ください。RS232CやUSBバーチャルCOMインターフェイスは動作が異なりますのでご注意ください。
型番
仕様
1166(*1)
RoHS対応
Bluetooth搭載ロングレンジCCD式バーコードスキャナ
1266(*1)
RoHS対応
Bluetooth搭載レーザ式バーコードスキャナ
3666(*1)(*2)
RoHS対応
充電機能付ベースステーション, ACアダプタ付
RBATT-1166 専用リチウムイオン充電池パック
USBee-305D15
(*3)
USBキーボードインターフェイスケーブル, 約1.5m
U306D15(*4) USBバーチャルCOMインターフェイスケーブル, 約1.5m
MSM6 DOS/Vキーボードインターフェイスケーブル, 約1m
MSDB9F
RS232C I/Fインターフェイスケーブル, 約1m
(*1) 本体には専用充電池パックが1個標準付属します
(*2) PCとの接続には、別売のインターフェイスケーブルが必要です
(*3) Windows 7(32&64ビット) / 8(32&64ビット) / 10(32&64ビット)に対応しています。
(*4) Windows 8(32&64ビット) / 10(32&64ビット)に対応しています。
(**) メモ帳やEXCELといったアプリケーションソフトのカーソル位置にデータを入力したい場合は、キーボードインターフェイス又はUSBインターフェイス(USBキーボードインターフェイス)をご利用ください。RS232CやUSBバーチャルCOMインターフェイスは動作が異なりますのでご注意下さい

※改良の為、予告無く外観・仕様を変更する場合があります。
※各製品名・社名は該当各社の商標又は登録商標です。
