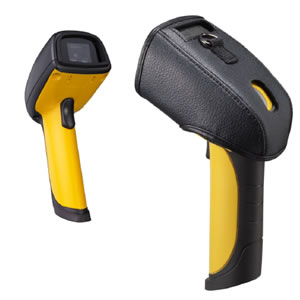

MODEL 1704 現場仕様タフネス二次元コードリーダ

MODEL 1704 シリーズ
現場仕様タフネス二次元コードリーダ
販売終了

1.3Mピクセル高速エリアイメージャエンジン搭載
バーコード・二次元コード・コンポジットコードを全方向快速快適読み取り
現場仕様の堅牢性でメンテナンスコストを減らし、生産性を向上!!
保護構造IP54、耐落下衝撃1.8m
音量調整可能な大音量ビープと
バイブレーションを標準搭載
A4ドキュメントキャプチャモデルを用意
USBキーボード/キーボードインターフェイス経由での漢字入力に対応
  3年保証
※エリアイメージャエンジンは1年

仕様一覧
項目 仕様
読取コード 2次元コード
QR, マイクロQR, PDF417, MicroPDF, データマトリクス,マキシコード, EAN.UCC コンポジット, Aztech,
日本郵便コード(カスタマバーコード), 他

バーコード
JAN/EAN/UPC, コード39, コーダバー(NW7),ディスクリート25, コ-ド128, コード93, GS1-Databar,インターリーブド25, IATA, MSI/Plessey, 他
光学仕様
読取方式 CCD エリアセンサー
読取画素数 1280(H) x 1024(V)
光源 630 +/-20 nm
(赤色LED)
分解能 SR
1D=0.0762mm,
2D=0.170mm

DC
1D=0.127mm,
2D=0.170mm
最小PCS 25%
フレームレート 30 フレーム/秒
読取角度 ピッチ +/-65°,
スキュー +/-60°
イメージ出力 BMP, TIFF, JPEG
インターフェイス RS232C,
USB,
キーボードインターフェイス
電源
供給電圧 DC4.5~24V
消費電流 待機時 45mA @5V
動作時387mA @5V
温度 動作温度 -10℃~+55℃
保管温度 -40℃~+70℃
湿度 10%~90% 氷結・結露無し
耐静電気 +/-15KV 気中放電, +/-8V 接触放電
耐落下 1.8m の高さからコンクリート床面へ自然落下後、動作に異常なし(各面5 回)
保護構造 IP54
重量 約306g(ケーブルを除く)
EMC 規格 CE, C-Tick, FCC, BSMI, IC


読取深度参考値

バーコードシンボル
1704SR
1704DC
NB=0.0762mm,
CODE 39
6.4~12cm
-
NB=0.127mm, CODE 39
6.4~17.8cm
10.7~25.4cm
NB=0.191mm, CODE 39
6.4~22.9cm
6.4~36.3cm
NB=0.330mm, UPCA
6.4~25.4cm
6.4~41.4cm
NB=0.508mm, CODE 39
6.4~36.8cm
7.1~58.4cm
NB=0.170mm, PDF417
7.6~17.3cm
12.2~24.9cm
NB=0.254mm, PDF417
7.6~19.8cm
10.2~32.3cm
NB=0.381mm, PDF417
11.9~23.6cm
11.9~38.9cm

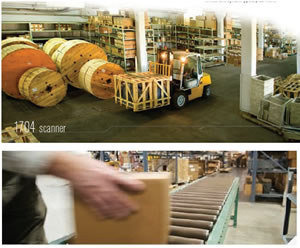

1704 イメージ画像

【!ご購入時の注意!】
メモ帳やEXCELといったアプリケーションソフトのカーソル位置にデータを入力したい場合は、【キーボードインターフェイス】又は【USBインターフェイス(USBキーボードインターフェイス)】をご利用ください。RS232CやUSBバーチャルCOMインターフェイスは動作が異なりますのでご注意ください。
型番
仕様
1704SR-CU(*1)
RoHS対応ロングレンジCCDスキャナAS8000
タフネス二次元コードリーダ, 標準,
USB I/F カールケーブル
1704SR-CR(*2)
RoHS対応ロングレンジCCDスキャナAS8000
タフネス二次元コードリーダ, 標準,
RS232C I/F カールケーブル
1704SR-CK
RoHS対応ロングレンジCCDスキャナAS8000
タフネス二次元コードリーダ, 標準,
キーボードI/F カールケーブル
1704SR-SU(*1)
RoHS対応ロングレンジCCDスキャナAS8000
タフネス二次元コードリーダ, 標準,
USB I/F ストレートケーブル
1704SR-SR(*2)
RoHS対応ロングレンジCCDスキャナAS8000
タフネス二次元コードリーダ, 標準,
RS232C I/F ストレートケーブル
1704SR-SK
RoHS対応ロングレンジCCDスキャナAS8000
タフネス二次元コードリーダ, 標準,
キーボードI/F ストレートケーブル
1704DC-CU(*1)
RoHS対応ロングレンジCCDスキャナAS8000
タフネス二次元コードリーダ, A4DC,
USB I/F カールケーブル
1704DC-CR(*2)
RoHS対応ロングレンジCCDスキャナAS8000
タフネス二次元コードリーダ, A4DC,
RS232C I/F カールケーブル
1704DC-CK
RoHS対応ロングレンジCCDスキャナAS8000
タフネス二次元コードリーダ, A4DC,
キーボードI/F カールケーブル
1704DC-SU(*1)
RoHS対応ロングレンジCCDスキャナAS8000
タフネス二次元コードリーダ, A4DC,
USB I/F ストレートケーブル
1704DC-SR(*2)
RoHS対応ロングレンジCCDスキャナAS8000
タフネス二次元コードリーダ, A4DC,
RS232C I/F ストレートケーブル
1704DC-SK
RoHS対応ロングレンジCCDスキャナAS8000
タフネス二次元コードリーダ, A4DC,
キーボードI/F ストレートケーブル
HOOD-1704
RoHS対応ロングレンジCCDスキャナAS8000
レザーフード, 吊るしリング付
PS5V
RoHS対応ロングレンジCCDスキャナAS8000
ACアダプタ, DC5V 出力
(*1) USBキーボードインターフェイスとUSBバーチャルCOMインターフェイスに対応しています。
USBキーボードインターフェイスはWINDOWS 8(32&64ビット) / 10(32&64ビット)に対応しています。
USBバーチャルCOMインターフェイスはWINDOWS 10(32&64ビット)に対応しています。
(*2) 別売のACアダプタPS5Vをお求めください。

(*3)

メモ帳やEXCELといったアプリケーションソフトのカーソル位置にデータを入力したい場合は、キーボードインターフェイス又はUSBインターフェイス(USBキーボードインターフェイス)をご利用ください。RS232CやUSBバーチャルCOMインターフェイスは動作が異なりますのでご注意下さい

※改良の為、予告無く外観・仕様を変更する場合があります。
