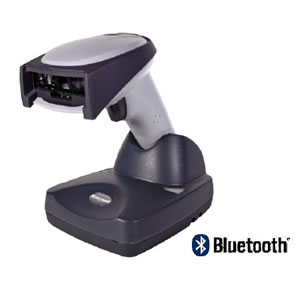

MODEL 3820 ワイヤレスリニアイメージャ

MODEL 3820 シリーズ
ワイヤレスリニアイメージャ
MODEL 3820 ワイヤレスリニアイメージャ PDFカタログ
ベストプライス


見通通信距離10m
1ベースステーションに最大7台のイメージャをマルチ接続、ホストコマンドでLEDやブザー制御を個別に送信可能
スパスパ快適な読み取り
270スキャン/秒の高速スキャニング
読取データを自由に加工できる強力な
データ編集機能を搭載
長時間動作約16時間(57,000スキャン)
  3年保証OPOS対応HID POS対応
※充電池は1年
仕様一覧
項目 仕様
読取コード JAN/EAN/UPC, コード39, コーダバー(NW7), インターリーブド 25, コ-ド128, GS1-128, コード93, GS1 DataBar, Codablock, 他
分解能 0.127mm
光源 可視光LED630nm
受光素子 3,648 ピクセル リニアイメージャ
PCS値 20% min.
走査速度 270 スキャン/秒
走査角度 47°
読取角度 スキュー角 +/-65°, ピッチ角 +/-65°
移動読取 50mm/sec (*1)
無線部
周波数 2.4GHz 帯
(2.402~2.4835GHz)
変調方式 FH-SS
(周波数ホッピング方式)
通信速度 720Kbps
対応規格 Bluetooth Ver.1.2
出力クラス クラス2
通信距離 約10m
ホストI/F BASE-4820/PC 間インターフェイス
キーボード, USB キーボード, USB バーチャルCOM, RS232C
電源 リチウムイオン充電池, 3.7V 1,800mAH
(充電時間 約4 時間)
動作時間 動作時間57,000 スキャン/約16時間動作
温度 動作温度  0℃~+50℃
保管温度 -40℃~+60℃
湿度 0%~95% 結露無し
耐外乱光 70,000lx
耐落下 1.8mの高さからコンクリート床面へ自然落下後、正常動作
重量 約261g(イメージャ本体・電池含)
保護構造 IP41(イメージャ本体)
適合規格 FCC Part 15, ICES-003, FN55022 Class B, IEC60825-1, EN60825-Safety : Class TELEC
保証期間 3年間 (充電池は1年間)

(*1) UPC/EAN 100%を最適な焦点位置・角度で読み取る場合の参考値です。

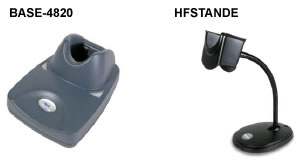

アクセサリ
MODEL3820 アクセサリ

読取深度参考図

3820SR
ナロー幅
読取深度
0.190mm
102~356mm
0 254mm
51~457mm
0.330mm
25~610mm
0.508mm
20~914mm

(*) 高品質なコードを読み取る場合の参考値です。読取深度は、コードの印刷品 質、素材、周囲照度などに大きく影響されますので、ご留意下さい。


型番
仕様
3820SR
RoHS対応
ワイヤレスリニアイメージャ, 標準レンジ, ゙充電池パック付
BASE-4820-U
(*1)(*2)RoHS対応
無線・充電機能付ベースステーション(2020-5BE), USB I/F
BASE-4820-K
(*1)RoHS対応
無線・充電機能付ベースステーション(2020-5BE), キーボードI/F
BASE-4820-R
(*1)RoHS対応
無線・充電機能付ベースステーション(2020-5BE), RS232C I/F
BASE-4820C
RoHS対応
充電専用ベースステーション(2020-CB-AE), ACアダプタ付
BT-USB
(*3)RoHS対応
Bluetoothクラス2 USBドングル
UHOLDERE
RoHS対応
デスクトップ/ウォールマウント対応ホルダー
HFSTAND5E
RoHS対応
フレックスネックオートスタンド
RBATT-4820
RoHS対応
専用充電池パック(1000000495)
(*1) インターフェイスケーブル(約1.7m)及びACアダプタ(PS9U-21E)が、標準付属します。
(*2) USBキーボードとUSBバーチャルCOMの両インターフェイスに対応しています。
WINDOWS 7(32&664ビット)に対応しています。
(*3) 弊社型式BT-USB又は動作確認済みの市販Bluetoothドングルをご利用下さい。
(**) メモ帳やEXCELといったアプリケーションソフトのカーソル位置にデータを入力したい場合は、キーボードインターフェイス又はUSBキーボードインターフェイス(HID)をご利用ください。
RS232CやUSBバーチャルCOMインターフェイスは動作が異なりますのでご注意ください。

※改良の為、予告無く外観・仕様を変更する場合があります。
※各製品名・社名は該当各社の商標又は登録商標です。
