MODEL 5100-MPXシリーズ
マルチドロップネットワークターミナル
|
|
|

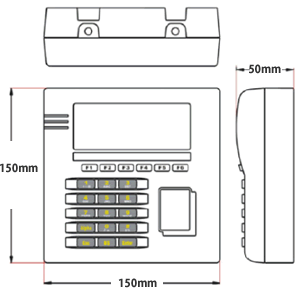

 外形寸法図
|
仕様一覧
| 項目 |
仕様 |
| 入力電圧 |
DC12V ±5% (専用AC アダプタ)
|
| 消費電力 |
200mA max. |
| メモリ |
■プログラム 2MB
■フラッシュメモリ
データ 1MB SRAM(オンボード) |
| インターフェイス |
RS232C x 1,
CMOS232 x 1,
RS485 x 1
リレー出力4 点, デジタル入力4 点
スキャナポートx 1, AT キーボードx 1 |
| インディケータ |
LED x 3 (青, 緑, 赤), バイブレータ, スピーカ |
| マルチドロップ |
■接続 マスター/スレーブ接続
■ボーレート 125Kbps
■ステーション 32 ステーション max.
|
| インディケータ |
ブザー, LED |
| LCD |
ANK 16 桁 x 8 行, 漢字 8 桁 x 4 行 |
| キーパッド |
21 ラバーキーパッド
(6 ファンクションキー)
|
| 動作温度 |
0 ℃～ +50℃ |
| 保管温度 |
-20℃～ +70℃ |
| 湿度 |
20%～90% 結露無し |
| 外形寸法 |
150 x 150 x 50 mm |
| ケース材質 |
ABS 樹脂 |
| EMC |
規格 FCC class A, CE, C-Tick |
|

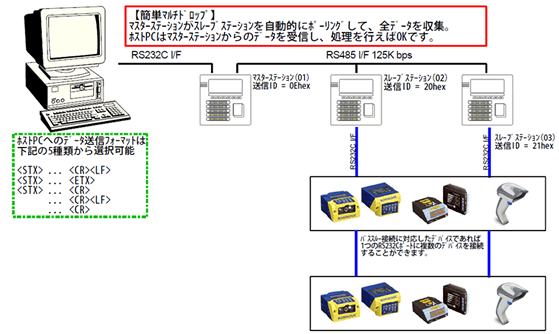

RS485 マルチドロップ接続(マスター/スレーブ)
|
型番 |
仕様 |
5100-MPX
 |
マルチドロップネットワークターミナル1MBメモリMPX 30マルチプレクサ互換
|
DEV-PACK
|
プログラム開発パッケージCD, Cipher BASIC コンパイラ |
| (*1) |
本体には、ACアダプタが標準付属します。 |
| (*2) |
アイデックコントロールズ社製MPX-30マルチプレクサ互換ソフトが標準でインストールされています。 |
|
|
|
