MODEL 5152 定置式2次元コードリーダ


MODEL 5152シリーズ
定置式2次元コードリーダ
販売終了

シンボルテクノロジー社(モトローラ社)
エンジン搭載、コマンド・性能互換
1次元、2次元、コンポジットコードを
非接触で確実に読取
設置場所を選ばないコンパクト設計
頑丈なアルミニウムダイキャストハウジング
を採用
各種インターフェイスに対応
RS232C
USBキーボード
USBバーチャルCOM

A52Mシリーズ定置式2次元コードリーダ 読取フィールド読取フィールド参考図

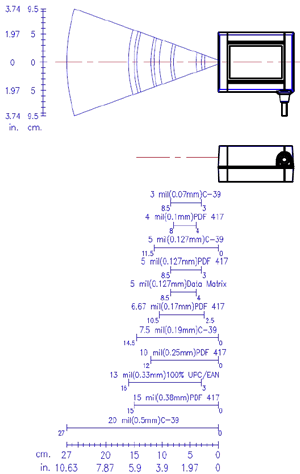

MODEL5152 定置式2次元コードリーダ 読取フィールド

A52Mシリーズ定置式2次元コードリーダ 読取フィールド外形寸法

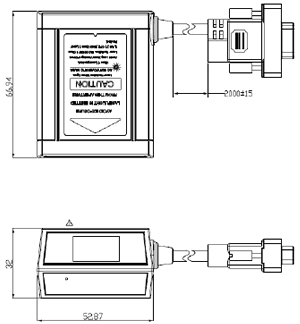

MODEL5152 定置式2次元コードリーダ 外形寸法図

仕様一覧
項目 仕様
読取コード

2次元コード
QR, マイクロQR, PDF417, MicroPDF, データマトリクス,
マキシコード,EAN.UCC コンポジット, Aztech, 日本郵便コード(カスタマバーコード), 他

1次元コード
JAN/EAN/UPC, コード39, コーダバー(NW7), ディスクリート25, コ-ド128, コード93, GS1 DataBar, インターリーブド25 GS1-128 他

光学仕様
読取方式 CCDエリアセンサー
読取
画素数
752(横) x 480(縦) ワイドVGA
読取LED 625nm +/-5nm(赤色LED)
エイマー 650nm
(可視光半導体レーザ)
分解能 0.127mm
(6112HD, コード39)
0.102mm
(6112HD, PDF417)
最小PCS 0.30
(UPC/EAN 100%)
フォーカス スマート, ニア, ファー
切替可能
イメージ出力 BMP, TIFF, JPEG
インターフェイス

RS232C
USBキーボード
USBバーチャルCOM

電源
供給電圧 DC5V±5%
消費電流 280mA typ.(動作時)
温度
動作温度 -20℃~+40℃
保管温度 ‐40℃~+70℃
湿度 5%~95% 氷結・結露無し
耐外乱光 蛍光灯下 100,000lx.
耐落下 1.2mの高さからコンクリート床面へ自然落下後、正常動作
外形寸法 66.9(W)×52.9(H)×32.0(D)mm
重量 約210g(ケーブル除く)
EMC規格 CE, FCC DOC

型番
仕様
5152HD-U(*1)
RoHS対応定置式2次元コードリーダMODEL A52M
定置式2次元コードリーダ, 高分解能, USB I/F, 約2m
5152SR-U(*1)
RoHS対応定置式2次元コードリーダMODEL A52M
定置式2次元コードリーダ, 標準レンジ, USB I/F, 約2m
5152SR-R
RoHS対応定置式2次元コードリーダMODEL A52M
定置式2次元コードリーダ, 標準レンジ, RS232C I/F, 約2m
PS5V-A50M
RoHS対応定置式2次元コードリーダMODEL A52M
RS232Cスキャナ用ACアダプタ
(*1) USBキーボードインターフェイス(HID)とUSBバーチャルCOMインターフェイスに対応しています。
USBキーボードインターフェイスは、Windows 7(32&64ビット) / 8(32&64ビット) / 10(32&64ビット)に対応しています。
USBバーチャルCOMインターフェイスは、Windows 7(32ビット) / 8(32&64ビット) / 10(32&64ビット)に対応しています。
(**) モジュール基板上のコネクタからトリガラインを引き出すことが可能です。
詳しくは、弊社までご相談ください。

※改良の為、予告無く外観・仕様を変更する場合があります。
※各製品名・社名は該当各社の商標又は登録商標です。
