MODEL8300シリーズ
39キー搭載
バーコードハンディターミナル
|
|
|
サンプル価格￥165,000～（税込\173,250～）
|
 |
39キーパッドモデルを用意
アルファベットも楽々入力可能
|
|
最大10Mバイトの大容量メモリ搭載 |
|
物流倉庫アプリに最適なロングレンジレーザスキャナ搭載モデルを用意 |
|
耐環境性に優れたIP65
|
|
すぐに使えるアプリケーションCD標準付属
|
|
選べる開発環境
Dr.Suketto, BASIC言語, C言語
|
仕様一覧
| 項目 |
仕様 |
| 電源 |
主電源
リチウムイオン3.7V 1800ｍAｈ(*1)
副電源
3.0V 7.0ｍAh 充電式リチウム電池 |
| 外形寸法 |
170（L）×77（W）×47（H）mm |
| 重量 |
約290g(電池含む) |
| メモリ |
| プログラム |
2MBフラッシュメモリ |
| データ |
2MB, 6MB, 10MB SRAM |
|
| ディスプレイ |
128×64ドット
バックライト付FSTN |
| キーパッド |
39キー(オプション24キー) |
| インディケータ |
ブザー 1KHz～4KHz
LED 赤/緑2色発光 |
| スキャナ部 |
| CCD式モデル |
| 光源 |
赤色LED, 630nm |
| 分解能 |
0.15mm |
| 走査速度 |
100スキャン/秒 |
| レーザ式モデル |
| 光源 |
半導体レーザ,
670nm±5％ |
| 分解能 |
0.127mm |
| 走査速度 |
36スキャン/秒 |
|
| インターフェイス |
| 本体 |
| RS232C, 高速IR, IrDA1.0 |
| 本体～クレードル間 |
| 高速IR 115.2Kbps max. |
| クレードル～PC間 |
| RS232C, USBバーチャルCOM I/F |
|
| 動作温度 |
0℃～+50℃ |
| 保管温度 |
-10℃～+60℃ |
| 湿度 |
5%～95% 氷結・結露無し |
| 耐落下衝撃 |
コンクリート面へ1.2mの位置から落下し、動作に支障無し |
| 読取コード |
コード39, インターリーブド25, インダストリアル25,
コーダバー(NW7), コード93, コード128, EAN128(GS1-128), JAN/EAN/UPC,
RSS(GS1-Databar)14, RSS(GS1-Databar)リミテッド, RSS(GS1-Databar)エクスパンデット, 他 |
| EMC規格 |
FCC class A 準拠, CE 準拠 |
| (*1) |
10秒に2回読取（正常に読取できる位置にて）/バックライトOFF/通信無し/ファイル操作無し/常温環境にて、約100時間動作 |
|
ハンディターミナルアプリケーションプログラム
| 1.データ収集プログラム(AP00) |
|
ユーザー業務に合ったメニューや入力項目をメニュー設定プログラム8300＿MENUを使って簡単に定義できます。メニューは最大10個まで使用できる他、各メニュー下に入力項目を10個まで配置できます。
また、ハンディターミナルにマスタファイルをダウンロードする事で、入力データを制限する事が可能です。
|
| 2.マスタファイル(数量)消込みプログラム(AP01) |
| ホストからダウンロードされたマスタファイルを元に数量消込みを行うプログラムです。EXCEL等を使って、コード、名称、数量から構成されるCSV形式のマスタファイルを作成し、ダウンロードプログラムPDT＿DOWNを使ってハンディターミナルへ送信さえすれば準備完了。ピッ！とバーコードを読めば、該当する名称と数量が画面に表示されます。オペレータは画面に遵って作業を行い、実績数量を入力すればその数量がマスタファイルから消込まれます。出荷作業や検品作業への応用が可能です。 |
| 3.データ照合プログラム(AP02) |
| 逐次照合(１対１)と連続照合（１対N）の２つのモードを持つ、データ照合プログラムです。生産・医療現場での取り違えミスを防ぎます。また照合結果は必要に応じてPCにアップロード可能です。 |
| 4.バーコードチェッカプログラム |
| 読取ったバーコードの種類、桁数、エンコードデータを画面に表示するプログラムです。 |
ホストアプリケーションプログラム
| 1.ファイルアップロードプログラム |
| EXCEL95/97/2000形式、ACCESS97/2000形式、CSV形式の3種類のファイルアップロードプログラムを用意。 |
| 2.ファイルダウンプログラム |
マスタファイルのダウンロードに便利なファイルダウンロードプログラムを用意。
BASIC言語で容易にアプリケーション開発
| Windowsベースの専用BASICコンパイラ（Cipher BASIC for
Windows）を用意。VB/VBAでなじみの深いBASIC言語を採用した事により特別なトレーニングなしにカスタムアプリケーション開発を行っていただけます。 |
|
|
|

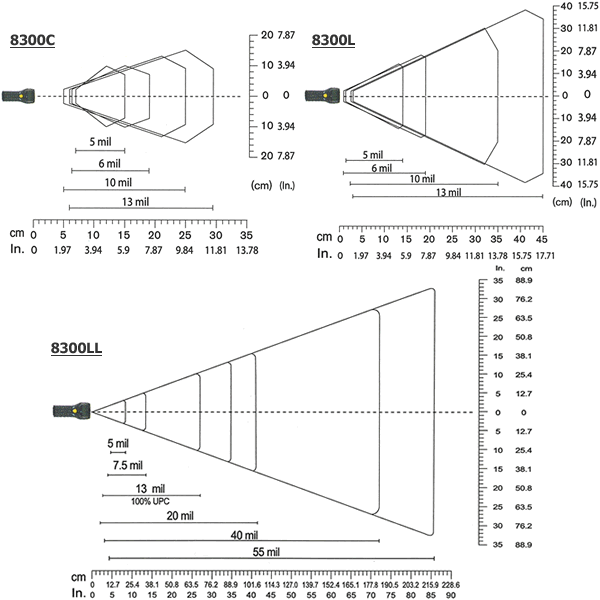

読取フィールド参考図
 |
(*)ITF
コード(PCS0.9)による参考フィールド図です
5mil |
= |
0.127mm |
6mil |
= |
0.152mm |
7.5mil |
= |
0.191mm |
10mil |
= |
0.254mm |
13mil |
= |
0.330mm |
20mil |
= |
0.508mm |
40mil |
= |
1.016mm |
55mil |
= |
1.397mm |
|
|
|
型番
|
仕様
|
サンプル価格
|
| 8300C-02F(*1) |
CCD式バーコードハンディターミナル, 2MBメモリ, 39キー |
￥165,000
(税込￥173,250) |
| 8300C-06F(*1) |
CCD式バーコードハンディターミナル, 6MBメモリ, 39キー |
 ￥180,000
(税込￥189,000) |
| 8300C-10F(*1) |
CCD式バーコードハンディターミナル, 10MBメモリ, 39キー |
￥195,000
(税込￥204,750) |
| 8300L-02F(*1) |
レーザ式バーコードハンディターミナル, 2MBメモリ, 39キー |
￥190,000
(税込￥199,500) |
| 8300L-06F(*1) |
レーザ式バーコードハンディターミナル, 6MBメモリ, 39キー |
￥205,000
(税込￥215,250) |
| 8300L-10F(*1) |
レーザ式バーコードハンディターミナル, 10MBメモリ, 39キー |
￥220,000
(税込￥231,000) |
| 8300LL-02F(*1) |
ロングレンジレーザ式バーコードハンディターミナル, 2MBメモリ, 39キー |
￥200,000
(税込￥210,000) |
| 8300LL-06F(*1) |
ロングレンジレーザ式バーコードハンディターミナル, 6MBメモリ, 39キー |
￥215,000
(税込￥225,750) |
| 8300LL-10F(*1) |
ロングレンジレーザ式バーコードハンディターミナル, 10MBメモリ, 39キー |
￥230,000
(税込￥241,500) |
| CRDL-8300R |
充電機能付通信クレードル, RS232C I/Fケーブル付 |
￥20,000
(税込￥21,000) |
| CRDL-8300U(*2) |
充電機能付通信クレードル, USBバーチャルCOM I/Fケーブル付 |
￥25,980
(税込￥27,279) |
| CRDL-8300E |
充電機能付通信クレードル, イーサネット10/100Base-T |
￥38,000
(税込￥39,900) |
| CBL8300R-S09 |
RS232C I/Fケーブル |
￥9,800
(税込￥10,290)
|
| CBL8300K-DOSV |
DOS/Vキーボード I/Fケーブル |
￥9,800
(税込￥10,290)
|
| RBATT-8300 |
専用リチウムイオン充電池パック |
￥9,800
(税込￥10,290)
|
| DEV-PACK |
プログラム開発パッケージCD, CipherBASICコンパイラ |
￥20,000
(税込￥21,000) |
| DEV-PACK-C |
プログラム開発パッケージCD, Cコンパイラ＆ライブラリ |
￥150,000
(税込￥157,500) |
| (*1) |
ACアダプタ、充電池パック、アプリケーションCD(ユーザアプリ組込用通信DLLを含む)が標準付属します |
| (*2) |
RATOC社製シリアル/USB変換ケーブルが付属します |
| (*3) |
通信クレードルにはRS232C I/Fケーブルが付属します |
|
|
