仮想デジタルスキャニングライン
Magellan1400i(マゼラン1400i)は、異なる仮想シングルデジタルスキャニングパターンイメージ(A)を100ミリ秒ごとに形成しています。これにより、1秒間に10回の異なるシングルデジタルパターンは、(B)のシングルデジタルパターン全体イメージを形成し、通常は困難とされる高さ数ミリ程度のバーコードさえ、あらゆる角度から高速かつ、確実に読み取ることを可能にしています。 |
(A)
仮想シングルデジタルスキャニングパターンイメージ
(B)
仮想デジタルスキャニングパターン全体イメージ
POSシステムでのスキャニングイメージ
|

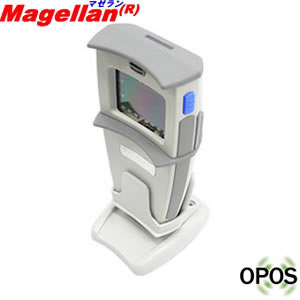

MODEL Magellan1400iシリーズ
オムニダイレクト
イメージングスキャナ
|
|
|
新開発イメージングテクノロジーを採用
仮想スキャニングデジタルパターンにより小さなバーコードも快適読取 |
|
可動部がないメンテナンスフリーデザイン |
|
書籍2段JANコード、新雑誌コード、GS-Databar(RSS)読取にも対応
|
|
OLE POS (OPOS)対応 |
仕様一覧
項目 |
仕様 |
入力電圧 |
DC5V±10%
|
消費電流 |
350mA以下 @5V(アイドル時)
450mA以下 @5V(読取時) |
インター
フェイス |
RS232, キーボード, USBキーボード, IBM USB, IBM 46xx/RS485, ワンド |
分解能 |
0.127mm |
スキャン
パターン |
100ライン |
スキャン速度 |
1,000デジタルスキャンライン/秒 |
PCS値 |
0.25min. |
読取角度 |
ロール0~360度, ピッチ±65度, スキュー±75度 |
読取領域 |
178 立方cm |
読取深度
(mm) |
NB=0.127mm |
19~50 |
NB=0.167mm |
38~76 (PDF) |
NB=0.191mm |
13~102 |
NB=0.254mm |
0.0~152 |
NB=0.330mm |
0.0~203 |
NB=0.381mm |
25~203 |
NB=0.508mm |
0.0~229 |
|
シングル
スキャン |
スキャンボタン操作 |
動作温度 |
0℃~+40℃ |
保管温度 |
-40℃~+70℃ |
湿度 |
5%~95% 結氷・結露なし |
耐落下衝撃 |
1.2mの高さから数回自然落下して、動作に支障なし |
耐外乱光 |
6,000lux(屋内), 86,100lux(屋外) |
保護構造 |
IP52 防塵・防滴 |
外形寸法 |
本体+スタンド
82(W)×181(H)×97(D)mm |
重量 |
445g( ケーブル除く) |
読取コード |
小売店コード
書籍2段JAN, 新雑誌コード, UPC/EAN/JAN, GS1-Databar(14, Limited, Expanded, Stacked, Omni-directional), GS1-128(UCC/EAN-128), イタリアンファーマコード, GTINサポート
産業コード
コード39, コード128(80桁max.), コード93, インターリーブド2/5, スタンダード2/5, NW7(コーダバー),MSI/PLESSEY
2次元/コンポジットコード
RSSコンポジット, PDF417, MicroPDF417 |
適合規格 |
電力 |
GostR, TUV, UL, cUL, NOM |
放射 |
FCC, EN 55022, AS/NZS CISPR 22, VCCI, CNS 13438, ICE-003 |
EU |
RoHS |
|
|
