親指サイズ定置式CCDスキャナモジュールMODEL TINY SCAN 30
MODEL Tiny Scan 30
親指サイズ
定置式CCDスキャナ
販売終了
後継機はこちら MODEL Z-5130シリーズ
定置式CCDスキャナ


高速読取り 200スキャン/秒
機器組込に最適な超コンパクト設計
26.5(W) x 15.8(H) x 39(D)mm
読取深度40~235mm(EAN 100%)
COOP 2 OF 5 (NEC 2 OF 5)対応
ウェルコムデザイン OLE POS (OPOS)対応
各種インターフェイスに対応
RS232C I/F
USBキーボード I/F
USBバーチャルCOM I/F
親指サイズ定置式CCDスキャナモジュールMODEL TINY SCAN 30はここが違う!
TinyScan30シリーズは、ただ小さいだけではありません。ユーザサイドに立って付加された機能は、さらにその魅力を引き立てます。
1.テストモード
テストボタンのダブルクリックで、テストモードへ簡単に移行します。3色のLEDで読取率を30%, 60%, 90%以上の3段階表示、特別なツール無しで最適な設置場所を選びサポートします。
2.トリガモード
テストボタンをトリガボタンとして使用できる他、シリアルコマンドトリガやハードウェアトリガ(*)に対応可能です。
(*) カスタムケーブルの制作が必要です。弊社担当までご相談下さい。

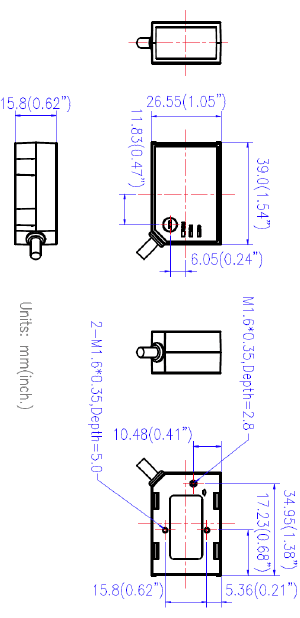

外形寸法図
親指サイズ定置式CCDスキャナモジュールMODEL TINY SCAN 30外形寸法図
仕様一覧
項目 仕様
入力電圧 DC5V±10%
消費電流

読取時     75mA typ.
サージ電流  150mA typ.

外形寸法

26.5(W) x 15.8(H) x 39(D)mm

取付穴 φ1.6 深さ5mm x 2 箇所,
φ1.6 深さ2.8mm x 1 箇所
重量 TBD
光源 617nm 赤色 LED
受光素子 リニアCCD(2,500ピクセル)
走査角度 45度
読取角度 ピッチ±75度 スキュー±60度
分解能 0.125mm@コード39, PCS90%
PCS 0.30min.@UPC/EAN 100%
走査速度

200 スキャン/秒

インディケータ

ビープ プログラマブルトーン
LED   3個(PWR, OK, NG)

テストボタン トリガボタン及びテストモード移行ボタンとして動作

※テストモード時、読取率30%, 60%, 90%以上を3段階LED表示
読取深度

40~235mm(UPC/EAN 100%)
※読取フィールド参考図参照

インターフェイス RS232Cインターフェイス
USBキーボードインターフェイス
USBバーチャルCOMインターフェイス
動作温度

0℃~+55℃

保管温度 -20℃~+60℃
湿度 20%~85% 氷結・結露無し
耐外乱光 10,000lux
耐衝撃 2,000G
耐振動 50Gr.m.s
読取コード

コード39, インターリーブド25, インダストリアル25, コード93,
コーダバー(NW7), コード128, EAN128(GS1-128),
UPC/EAN/JAN, COOP 2/5(NEC 2/5)

<< 搭載予定 >>
GS1 D t b (RSS 14 RSS Limited RSSExpanded)

EMC CE, FCC, VCCI

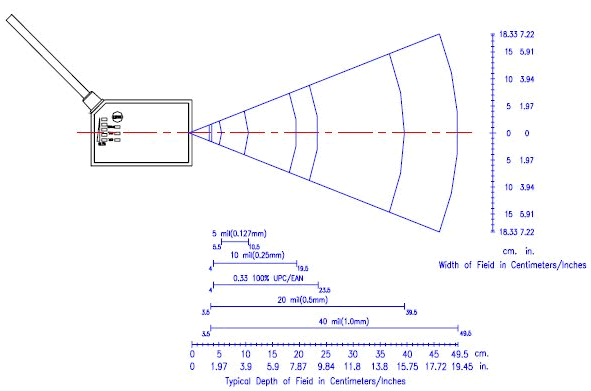

読取フィールド参考図
親指サイズ定置式CCDスキャナモジュールMODEL TINY SCAN 30読取フィールド参考図

型番
仕様
TS-30U(*1)
RoHS対応
定置式
CCDスキャナ, USBインターフェイス, USB-Aコネクタ
TS-30R
RoHS対応
定置式
CCDスキャナ, RS232Cインターフェイス, Dsub9Fコネクタ
TS-30P(*1)(*2)
RoHS対応
定置式
CCDスキャナ, RS232C/USBインターフェイス, 10P10Cコネクタ
PS5V-A50M
RoHS対応
RS232Cスキャナ用ACアダプタ
(*1) USBキーボードインターフェイス(HID)とUSBバーチャルCOMに対応。
Windows 7(32&64ビット)に対応しています。
(*2) ハードウェアトリガラインを利用する場合などに使用します。詳細は、弊社までお問合せください。

※改良の為、予告無く外観・仕様を変更する場合があります。
※各製品名・社名は該当各社の商標又は登録商標です。
