TTP-2610MTシリーズ インダストリアルバーコードプリンタ(6インチモデル)

TTP-2610MT インダストリアルバーコードプリンタ(6インチモデル)
TSC プリンタ製品リスト
TTP-2610MT/368MT
インダストリアルバーコードプリンタ
販売終了
用紙幅6インチ熱転写印刷バーコード・QRコード発行バーコード・QRコード発行ラベル発行2年保証
  • 特長
  • 仕様
  • 型番
  • ダウンロード
特長

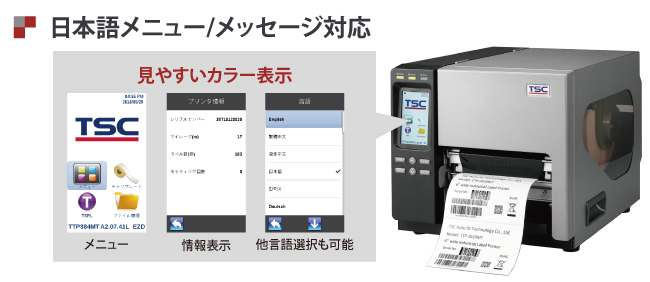

日本語対応メニュー、メッセージ

日本語メニュー対応。
タッチパネルなのでそのまま操作ができます。

  • 6インチ幅印字モデル

    最大印字幅:168mm
    ラベル幅:50.8 ~ 172.7 mm

  • カラーLCDと6つのボタンでらくらく操作

    4.3インチのカラータッチ液晶画面を搭載
    タッチパネル操作と6個の操作ボタンでプリンタ設定やジョブ状況の確認が簡単

  • マルチインターフェイス対応

    RS232/USB/セントロニクス/LANに対応
    GPIO(オプション)

  • 高速印字に対応

    TTP-2610MT:305mm/秒 ・最新世代Wi-Fi CERTIFIED™(案件対応)

  • microSDでフラッシュメモリを拡張可能

    512 MB フラッシュメモリと256 MB SDRAMを搭載
    microSDカードでフラッシュメモリ拡張可能(最大32 GB)

  • TSPL-EZ™ (コマンドセット)

    Oracle、SAP、Unix、AS/400、Windowsなど、さまざまな IT 環境で動作します。スタンドアローンでの運用も可能

  • リボン・ラベルの交換が簡単な設計

    TTP-2610MT インダストリアルバーコードプリンタ(6インチモデル)

    ラベル・リボン収納部分が大きく開くので、消耗品の交換もらくらく

仕様

対応バーコード

一次元コード(バーコード)
Code 39, Code 93, Code 128UCC, Code 128 subsets A.B.C, コーダバー, インターリーブド」 2 of 5, EAN-8, EAN-13, EAN-128, UPC-A, UPC-E, EAN and UPC 2(5) digits add-on, MSI, PLESSEY, POSTNET, China POST, GS1 DataBar, Code 11
二次元コード
PDF-417、マキシコード、データマトリクス、QRコード、Aztec

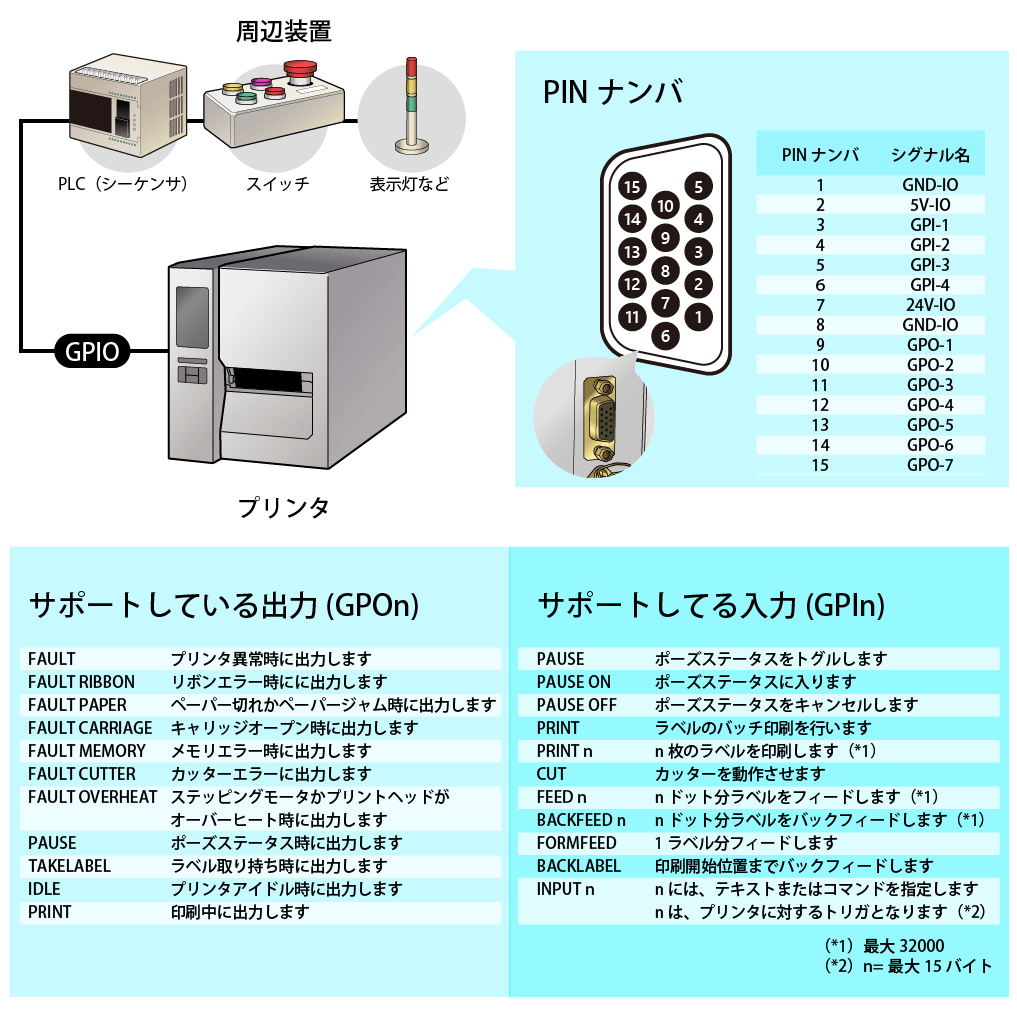

GPIOインターフェイスアプリケーション(オプション)

GPIOインターフェイスの入出力信号により、シーケンサやパトライト、各種ボタンなどをプリンタに接続し、プリンタのステータス取得や制御を行うことができます。

GPIOインターフェイス
仕様 TTP-2610MT TTP-368MT
解像度 8ドット/mm (203 dpi) 12ドット/mm (300 dpi)
印刷方式  熱転写式&感熱式
最大印字速度 305mm (12インチ)/秒 254mm (10インチ)/秒
最大印字幅  168mm (6.61インチ)
最大印字長  14,732mm (580インチ) 6,604mm (260インチ)
ケース ダイキャストアルミフレーム/
大型ビューウィンドウ付きメタルカバー
寸法  355mm (W) x 337 mm (H) x 520 mm (D)
重量 23 kg
ロール紙容量 外径208.3 mm (8.2インチ)
リボン容量 長さ450メートル、最大外径81 mm、1インチコア (内側/外側インク対応)
リボン幅  50.8mm ~ 178 mm
プロセッサ  32ビット RISC CPU
メモリ  512MB フラッシュメモリ
256 MB SDRAM
microSDカードスロット(最大32 GB)
インターフェイス  USB 2.0
RS-232
イーサネット 10/100Mbps
USB ホスト(スキャナ/キーボード接続可能)
セントロニクス
GPIO(オプション)
電源 内蔵スイッチング電源
入力:AC 100-240V, 3A, 50-60Hz
出力:DC 24V, 8.33A, 200W
LCD 16 ビットカラー, 480 x 272 ピクセル, バックライト, 抵抗膜式タッチスクリーン
スイッチ、ボタン 電源スイッチ×1
ボタン×6 (Menu, Pause, Feed, Up, Down, Select)
センサ 透過ギャップセンサ (位置調整可能)
反射タイプブラックマークセンサ (位置調整可能)
ヘッドオープンセンサ
リボンエンコードセンサ
リボンエンドセンサ
リアルタイムクロック  標準装備
内蔵フォント  英数字ビットマップフォント(8種)
Monotype Imaging® スケーラブル (CG Triumvirate Bold Condensed) フォント(1種)
印字回転  0°, 90°, 180°, 270°
コマンドセット
(ファームウェア)
TSPL-EZ™(EPL、ZPL、ZPL IIエミュレーション搭載)
用紙タイプ  連続紙、ダイカット、ファンフォールド、タグ、ノッチ、ブラックマーク(外巻き)
用紙幅 50.8 ~ 172.7 mm
用紙厚  0.06 ~ 0.254 mm
用紙芯直径  76.2mm(3インチ)
用紙長  10 ~ 14,732 mm 10 ~ 6,604 mm
温度 動作 5 ~ 40°C
保管 -40 ~ 60°C
湿度 動作 25 ~ 85% 結露なきこと
保管 10 ~ 90% 結露なきこと
安全規格  FCC クラス A, CE クラス A, CCC
環境への配慮  RoHS,WEEE対応
アクセサリ  WindowsラベルソフトCD
クイックスタートガイド
USBケーブル
電源ケーブル
リボンコア
保証 プリンタ: 2年間
プリンタヘッド: 25 km (100万インチ)あるいは12ヶ月のいずれか早い方
プラテン: 50 km (200万インチ)あるいは12ヶ月のいずれか早い方
型番<販売終了>

■ TTP-2610MTシリーズ インダストリアルバーコードプリンタ(6インチモデル)

型番 仕様
TTP-2610MT インダストリアルバーコードプリンタ(200dpi, 6インチ幅, 12インチ/秒, 4.3インチタッチパネルLCD), RS232/USB/セントロニクス/LAN
TTP-368MT インダストリアルバーコードプリンタ(300dpi, 6インチ幅, 10インチ/秒, 4.3インチタッチパネルLCD), RS232/USB/セントロニクス/LAN

■ オプション

型番 仕様
98-0410010-00LF プラテンローラ Ass'y
98-0410061-00LF プリントヘッド Ass'y, 200dpi
98-0410061-01LF プリントヘッド Ass'y, 300dpi
TTP2610MT-PEEL ピールオフキット
TTP2610MT-CF-HVY ヘビーデューティーカッターモジュール
MX240P-GPIO GPIO Ass'y(パラレルポート付)

■ ラベル・リボン

型番 仕様
L-TT150075X-NP-3CR 熱転ラベルロール紙(NPコート紙), 150 × 75mm, 2000枚巻, ミシン目有り, 3インチコア, 外巻き <発注単位:10巻>
L-DT150075X-3CR 感熱ラベルロール紙, 150 × 75mm, 2000枚巻, ミシン目有り, 3インチコア, 外巻き
<発注単位:10巻>
R-WX154-450M-SR290 ワックスリボン, 154mm幅, 450m巻き
<発注単位:10巻>
R-WR154-400M-SR790(*1)
<販売終了>
ワックス/レジンリボン, 154mm幅, 400m巻き
<発注単位:10巻>
R-RS154-450M-SD100 レジンリボン, 154mm幅, 450m巻き
<発注単位:10巻>
(*1) このリボン厚みがあるためTTP-2610MT/368MTに装填できるのは400m巻きになります。
ダウンロード

本製品のダウンロードは下記サイトに移行いたしました
ダウンロードサイトにて、 製品カテゴリは「全製品」のままで
シリーズ名「TTP-2610」を入力して検索してください。

■ ドキュメント

名称 対応モデル
クイックインストールガイド TTP-2610MT/368MTシリーズ ダウンロード
取扱説明書 TTP-2610MT/368MTシリーズ ダウンロード
