GT20Q-SB Bluetooth対応二次元コードスキャナ

GT20Q-SB 二次元コードスキャナ
デンソーウェーブ 製品リストへ
GT20Q-SB
Bluetooth対応二次元コードスキャナ
オープン価格
バーコードバーコードIP65IP65タフBluetooth対応3年保証
  • 特長
  • 仕様
  • 型番
特長
  • Bluetooth®Ver2.1+EDR準拠クラス2に対応
  • 高い堅牢性
    (2mの高さから60回落下試験クリア)
  • 動作温度 -20~50℃

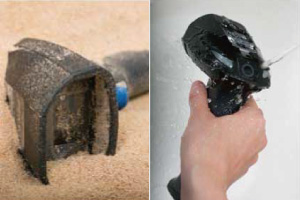

  • 保護等級IP65を実現

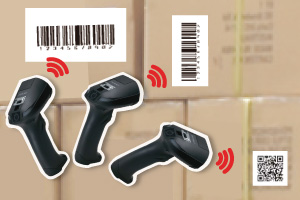

360°全方向読み取り

バーコードの向きを気にせず、サクサク作業することができます。

汚れ・擦れに強い

印刷状態の悪いコードでも、あっさり読み取ることが可能です。

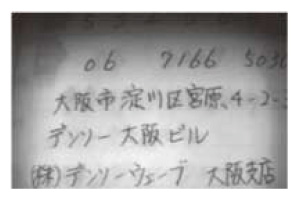

イメージキャプチャ機能

その場で画像を撮影し、上位機器に送ることができます。

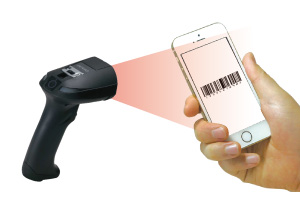

液晶画面を読み取り

タブレットやPCなど、液晶画面に表示されたコードをスムーズに読み取り可能。

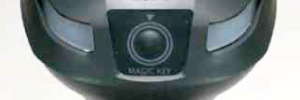

マジックキーの便利な機能で作業効率化

◆データ再転送モード

マジックキーを1回押すごとに前回送信したデータを再送信。

◆指定キャラクタ転送モード

マジックキーを1回押すごとにあらかじめ設定したキャラクタを送信。

◆読取コード切り替えモード

マジックキーを1回押すごとにあらかじめ設定した2種類の読取コードを交互に切り替え。

こだわりの使いやすさ

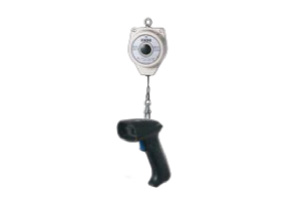

◆天吊りフック

工場のラインでの運用などに最適です。

こだわりの読み取り機能

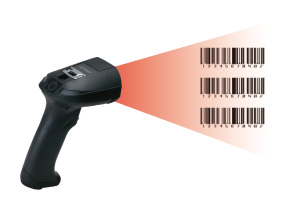

◆多段バーコード一括読み取り

最大3段まで、バーコードを一括で読み取ることが可能。

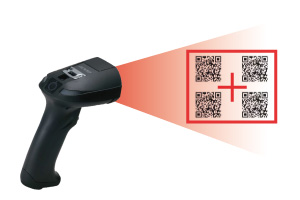

◆連結QRコード読み取り

連結モードで作成されたQRコードを、一度に読み取ることができます。

◆ポイントスキャンモード

中心の十字が示すコードだけ狙い読みができます。

仕様

対応バーコードシンボル

二次元コード
QRコード、SQRC、iQRコード、マイクロQRコード、DataMatrix(ECC200)、PDF417、マイクロPDF417、Maxiコード、Aztec、GS1 Composite
一次元コード(バーコード)
EAN-13/8(JAN-13/8)、UPC-A/E、UPC/EAN(アドオン付き)、Interleaved 2 of 5(ITF)、Standard 2 of 5(STF)、CODABAR(NW-7)、CODE39、CODE93、CODE128、GS1-128(EAN-128)、GS1 DataBar(RSS)

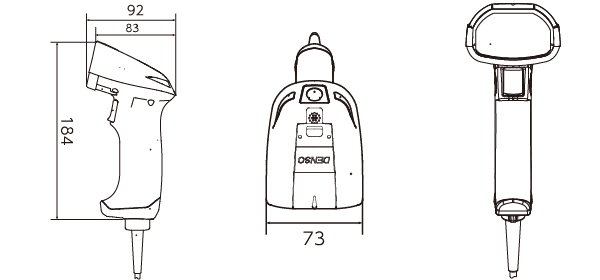

寸法図

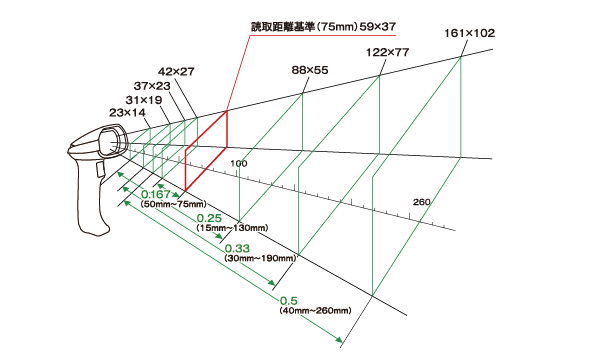

読み取り範囲図

◆2次元コードモデル

読み取り範囲図
項目 仕様
読み取り部 方式 エリアセンサ
最小分解能 二次元コード 0.167mm
バーコード 0.125mm
マーカ エリアガイドマーカ
PCS値 0.30以上
傾角・仰角 ±50°
スキュー角 360°
イメージキャプチャ BMP、JPEG出力、サムネイル機能
読み取り確認 青・赤・緑3色LED、バイブレータ、ブザー
(音量コントロール3段階、トーンコントロール3段階)
通信インターフェイス 方式(*1) Bluetooth®Ver2.1+EDR準拠クラス2
プロファイル SPP、HID
電源 電源供給 専用バッテリ
動作時間(*2) 28時間
環境条件 保護等級 IP65
耐落下強度(*3) 2.0mコンクリート床上に60回
動作温度(*4) -20~50℃
動作湿度 10~90%RH(結露・結氷なきこと)
質量 約230g(電池含む)
(*1) 通信距離は参考値であり保証値ではありません。周囲の環境により大きく変化します。
(*2) 5秒間に1階、コードを読み取った場合。
(*3) 常温での試験値であり、保証値ではありません。
(*4) Bluetooth®モデルは充電時は0~40℃となります。
型番

■ Bluetooth搭載新世代二次元コードスキャナ GT20Q-SB

型番 仕様
GT20Q-SB-V2 Bluetoothコードレス二次元コードスキャナセット(本体・充電器・ACアダプタ)
GT20Q-SB
<販売終了>
Bluetoothコードレス二次元コードスキャナセット(本体・充電器・ACアダプタ)
BA20-RU-RA 通信ユニット(RS232Cインターフェイス),RS232Cケーブル/ACアダプタ付
BA20-RU-R 通信ユニット(RS232Cインターフェイス・充電器組込用),
RS232Cケーブル付(ACアダプタ無しタイプ)
BA20-RU-U 通信ユニット(USB-HIDインターフェイス),USBケーブル付
BA20-RU-VC 通信ユニット(USB-COMインターフェイス),USBケーブル付
S-AT20 デスクトップ対応専用ホルダー(ホワイト)
S-AT21 デスクトップ対応専用ホルダー(ブラック)
H-AT20 ハンズフリースタンド(ホワイト)
H-AT21 ハンズフリースタンド(ブラック)
SB-10L 充電池パック
SB-10L-V2 充電池パック(V2専用)
改良の為、予告無く外観・仕様を変更する場合があります。
各製品名・社名は該当各社の商標又は登録商標です。
