ワイヤレス 高性能 高堅牢2Dリニアイメージャ

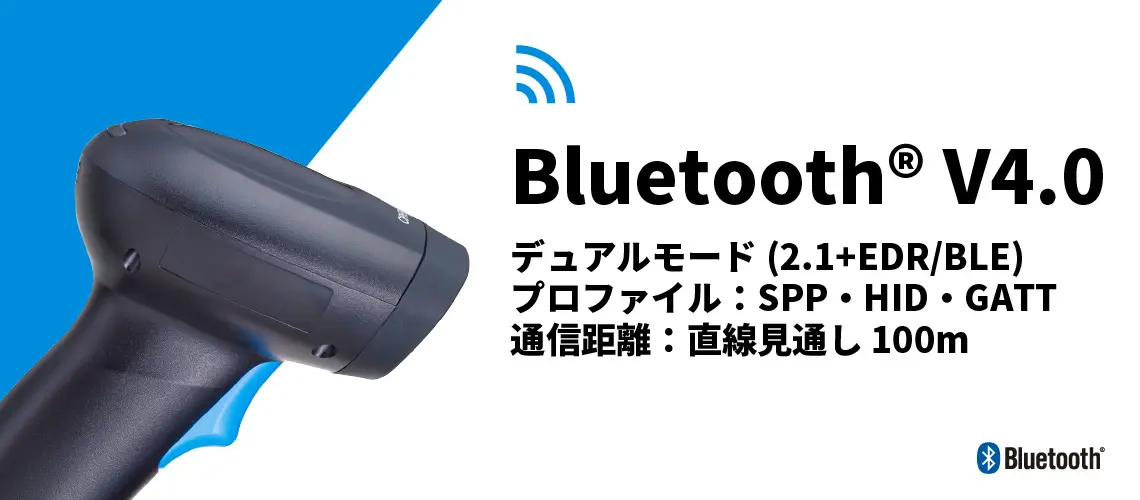

Bluetooth通信 ワイヤレスモデル
Bluetooth通信 ワイヤレスモデルです。 ケーブルの取り回しが不要なため、非常に取り取り扱いやすいモデルです。
※：通信距離は参考値であり保証値ではありません。周囲の環境により大きく変化します。

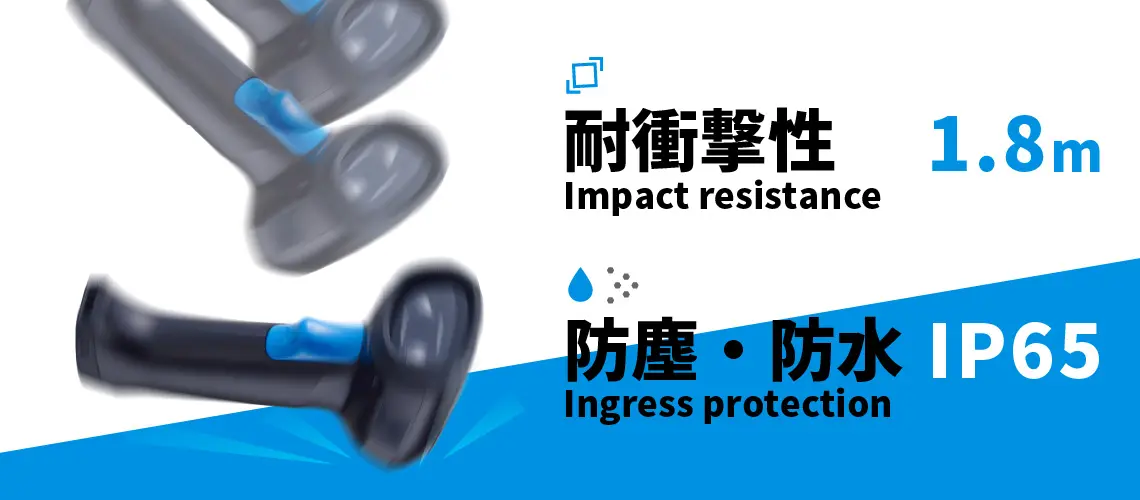

保護等級 IP65準拠、1.8mの落下・衝撃に耐える頑丈ボディ
IP65の防塵防滴性能と堅牢性を兼ね備えたスキャナです。 1m×1000回のタンブリングテストと、1.8mの高さからコンクリート上への落下テストをクリアしておりますので、過酷な作業現場でも安心してお使い頂けます。

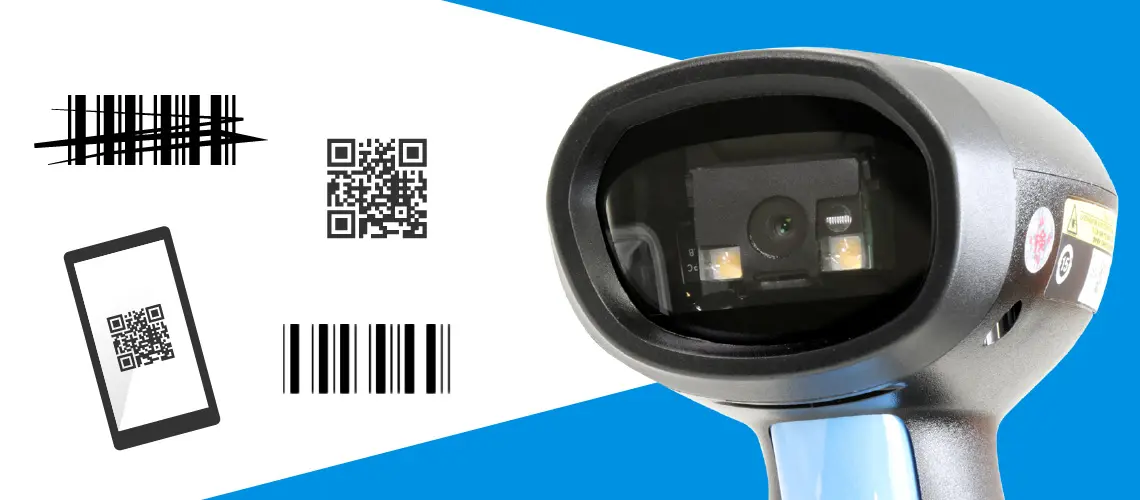

高い読み取り性能
ダメージを受けたバーコードや低コントラストのバーコード、液晶画面上に表示されたバーコードなどをストレスなく読み取りできます。

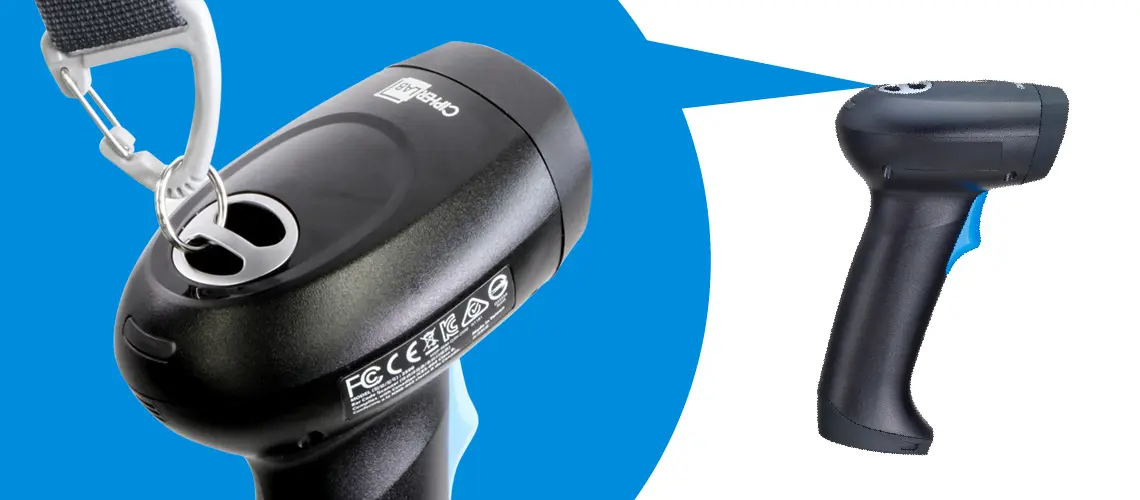

テザープレートモデルラインナップ（天吊り用フック付きモデル）
テザープレートはスキャナ上部のフック用プレートオプションです。
工場などのラインで他の工具と同様に、フックで天吊りができます。

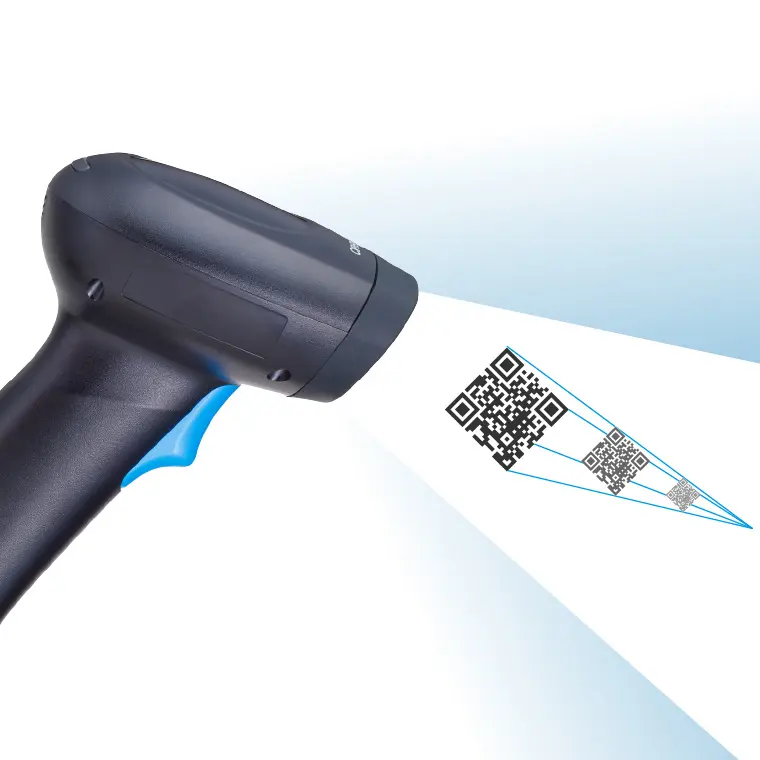

ミドルレンジスキャナ （2564MR）
ミドルレンジ（数メートル）先のシンボルを読み取れるモデルもラインナップ。

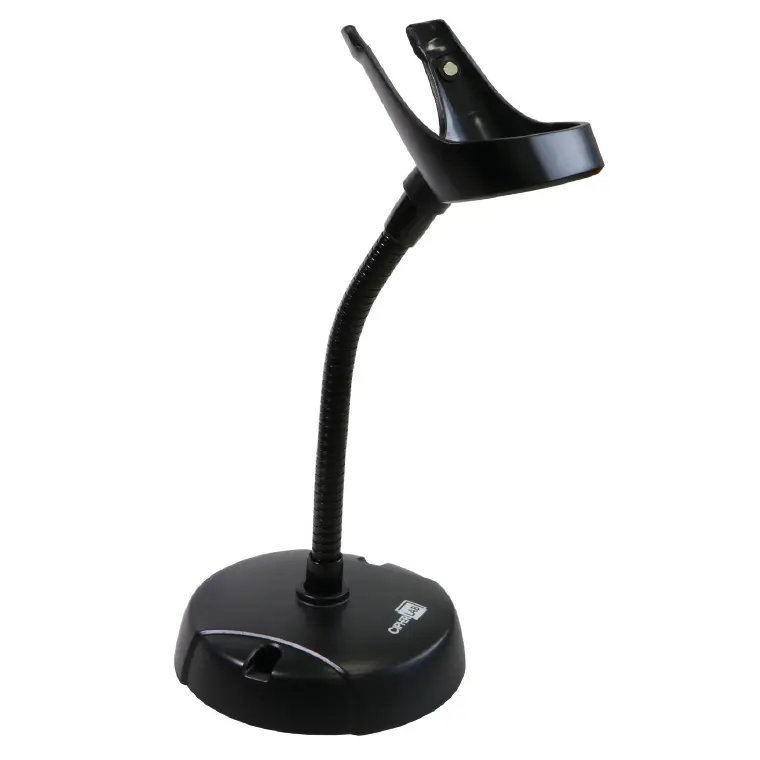

オートスタンド（オプション）
オートスタンドを使えば、ハンズフリーオペレーションにも対応。
仕様
- スキャナエンジンアップグレード
- 市場動向に対応した次世代エンジンに切り替わります。2021年8月以降、自然切り替えになりますのでご了承ください。 主な変更は光源（エイマ）などがございます。詳細は仕様表をご確認ください。
対応バーコード
- 一次元コード（バーコード）
- Codabar、Code 39、Code 93、Code 128、 GS1 DataBar (RSS)、Industrial 2 of 5、 Interleave 2 of 5、ISBT-128、 イタリアファーマコード、 Matrix 2 of 5、MSI、UPC/EAN/GS1-128、Code 11、その他
- 二次元コード（QRなど）
- PDF417, MicroPDF417, Data Matrix, QR code, Micro QR Code, Aztec, MaxiCode, Han Xin Code など
読取深度
スタンダードレンジモデル（2564：旧 SE4750）
| ナローバー/最小セル | 読取深度 |
|---|---|
| Code 39 : 3 mil（0.076mm） | 40 ～ 100mm |
| Code 39: 5mil（0.127mm） | 35 ～ 170mm |
| UPCA : 13 mil（0.330mm） | 40 ～ 280mm |
| PDF417 : 5mil（0.127mm） | 35 ～ 105mm |
| QR コード : 10 mil（0.254mm） | 15 ～ 165mm |
| ※： | テストチャートによる参考値であり、保証値ではありません。 |
スタンダードレンジモデル（2564：SE4107）
| ナローバー/最小セル | 読取深度 |
|---|---|
| コード39: 3mil（0.0762mm） | 70 ～ 170mm |
| コード39 :5mil（0.127mm） | 65 ～ 235mm |
| コード128：5mil （0.127mm） | 75 ～ 220 mm |
| PDF417:7mil （0.178mm） | 40～190mm |
| Data Matrix: 10 mil （0.254mm） | 75 ～ 210mm |
| UPCA: 13mil （0.330mm） | 50 ～ 490mm |
| Code 39: 15mil （0.381mm） | 35 ～ 280mm |
| Code 39: 20mil （0.508mm） | 35 ～ 600mm |
| ※： | テストチャートによる参考値であり、保証値ではありません。 |
ミドルレンジモデル（2564MR）
| ナローバー/最小セル | 読取深度 |
|---|---|
| Code 128： 5mil（0.127mm） | 185 ～ 375mm |
| PDF 417： 5mil（0.127mm） | 210 ～ 265mm |
| Data Matrix： 7.5ml（0.1905mm） | 170 ～ 350mm |
| Data Matrix： 10 mil（0.254mm） | 155 ～ 455mm |
| UPCA： 13 mil（0.330mm） | 80 ～ 940mm |
| Code 39： 100 mil（2.54mm） | 280 ～ 4250mm |
| Data Matrix： 160 mil（4.064mm） | 295 ～ 3840mm |
| ※： | テストチャートによる参考値であり、保証値ではありません。 |
仕様
スタンダードレンジモデル（2564）
| 項目 | 2564（旧：SE4750） | 2564（SE4107） |
|---|---|---|
| 光学センサ | 1280x800 ピクセル | 1280 x 960ピクセル |
| 光源 | 昼白色LED（2個） | 昼白色LED（1個） |
| 解像度 | バーコード：0.076mm（3 mil） 二次元コード：0.127mm（5 mil） |
|
| スキャン角度 | ピッチ ± 70° スキュー ± 60° |
ピッチ ± 60° スキュー ± 60° |
| 最小PCS | 25% | 20% |
| スキャン速度 | 60 スキャン/秒 | 30スキャン/秒 |
| 周囲照度 | 100,000 lux以下 | |
| ハンズフリースキャン | オートセンスモードとプレゼンテーションモード | |
| 機能 | データ編集機能 | |
| 寸法（L x W x H） | 161 x 66 x 96 mm | |
| 重量(ケーブル除く) | 185g | 198g |
| Bluetooth（※1） | Bluetooth® V4.0 デュアルモード（2.1+EDR/BLE） 通信距離：直線見通し 100m(*1) プロファイル：SPP、HID、GATT |
|
| メモリ | 受信バッファ：10 K バッチモード： 4 MB |
|
| バッテリ | 3.7 V 3000mAh リチウムイオン 充電：6時間 |
|
| 動作時間 （※2） | 35時間 | 75時間 |
| 消費電力 | 待機：30 mA 動作：600 mA |
待機：17 mA 動作：280 mA |
| 温度（バッテリ含まず） | 動作: 0 ～ 50℃ ／ 保管: -40～ 70℃ | |
| 湿度 | 動作: 10 ～ 90％ ／ 保管: 5 ～ 95％ | |
| 耐衝撃 | 1.8 m の高さからコンクリート上に複数回の落下 1 m タンブリング試験1000回 |
|
| 保護等級 | IP65 | |
| 静電気 | ±10 kV 接触放電 ／ ±20 kV 気中放電 | |
| 規格 | FCC, IC, CE, RCM,
BSMI, NCC, KC, SRMC REACH、WEEE、ErP、Eurpoe RoHS、中国 RoHS、台湾 RoHS |
|
| 保証 | 3年間（エンジンは1年） | |
| ※1 | 通信距離は参考値であり保証値ではありません。周囲の環境により大きく変化します。 |
| ※2 | 1 5秒に 1 回スキャン。 |
ミドルレンジモデル（2564MR）
| 項目 | 仕様 | |
|---|---|---|
| 光学センサ | 1280x960 ピクセル | |
| 光源 | 昼白色LED（2個） | |
| 解像度 | バーコード：0.076mm（3 mil） 二次元コード：0.127mm（5 mil） |
|
| スキャン角度 | ピッチ：± 60° ／ スキュー：± 60° | |
| 最小PCS | 20% | |
| スキャン速度 | 60 スキャン/秒 | |
| 周囲照度 | 100,000 lux以下 | |
| ハンズフリースキャン | オートセンスモードとプレゼンテーションモード | |
| 機能 | データ編集機能 | |
| 寸法（L x W x H） | 161 x 66 x 96 mm | |
| 重量(ケーブル除く) | 198 g | |
| Bluetooth（※1） | Bluetooth® V4.0 デュアルモード（2.1+EDR/BLE） 通信距離：直線見通し 100m プロファイル：SPP、HID、GATT |
|
| メモリ | 受信バッファ：10 K バッチモード： 4 MB |
|
| バッテリ | 3.7 V 3000mAh リチウムイオン 充電：6時間 |
|
| 動作時間 （※2） | 25時間 | |
| 消費電力 | 待機：17 mA 動作：280 mA |
|
| 温度（バッテリ含まず） | 動作: 0 ～ 50℃ ／ 保管: -40～ 70℃ | |
| 湿度 | 動作: 10 ～ 90％ ／ 保管: 5 ～ 95％ | |
| 耐衝撃 | 1.8 m の高さからコンクリート上に複数回の落下 1 m タンブリング試験1000回 |
|
| 保護等級 | IP65 | |
| 静電気 | ±10 kV 接触放電 ／ ±20 kV 気中放電 | |
| 規格 | FCC, IC,CE, RCM,
BSMI,KC REACH、WEEE、ErP、Eurpoe RoHS、中国 RoHS、台湾 RoHS |
|
| 保証 | 3年間（エンジンは1年） | |
| ※1 | 通信距離は参考値であり保証値ではありません。周囲の環境により大きく変化します。 |
| ※2 | 1 5秒に 1 回スキャン。 |
電気仕様
| 項目 | 仕様 |
|---|---|
| 電圧 | DC 5V |
| 動作電流 | 170 mA |
| 消費電力 | 0.85 W |
型番

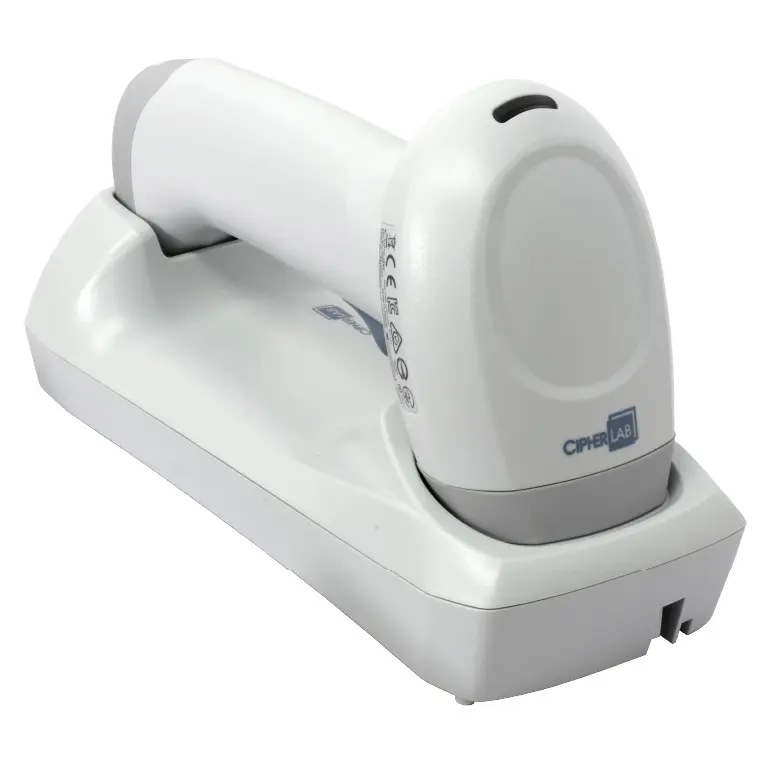

型番：コードレス スタンダードレンジエリアイメージャ 2564（セット型番）
セット内容
- 本体
- バッテリパック
- 充電通信BTベース
- ACアダプタ
- インターフェイスケーブル
- ドキュメント
| ※ | 写真は標準モデルです。テザープレートモデルではありません。 |
- 256xシリーズのケーブル色について
- インターフェイスケーブルは白色ケーブルが廃版となり黒色ケーブルに統一されます。
本体が白色モデルのケーブルも順次黒色に切り替わりますのでご了承ください。
2564 コードレス スタンダードレンジモデル（セット型番）
| 型番 | 仕様 |
|---|---|
| 2564-W-SU（※1） | コードレススタンダードレンジエリアイメージャセット (本体<白>・BTベース・バッテリパック・ACアダプタ・USBケーブル1.2m) |
| 2564-W-SR | コードレススタンダードレンジエリアイメージャセット (本体<白>・BTベース・バッテリパック・ACアダプタ・RS232Cケーブル1.2m) |
| 2564-W-SK | コードレススタンダードレンジエリアイメージャセット (本体<白>・BTベース・バッテリパック・ACアダプタ・キーボードケーブル1.2m) |
| 2564-B-SU（※1） | コードレススタンダードレンジエリアイメージャセット (本体<黒>・BTベース・バッテリパック・ACアダプタ・USBケーブル1.2m) |
| 2564-B-SR | コードレススタンダードレンジエリアイメージャセット (本体<黒>・BTベース・バッテリパック・ACアダプタ・RS232Cケーブル1.2m) |
| 2564-B-SK | コードレススタンダードレンジエリアイメージャセット (本体<黒>・BTベース・バッテリパック・ACアダプタ・キーボードケーブル1.2m) |
| ※1 | USBキーボードインターフェイス(HID)とUSBバーチャルCOMインターフェイスに対応しています。 Windows 10/11に対応しています。 |
| ※ | インターフェイスケーブルは白色ケーブルが廃版となり黒色ケーブルに統一されます。 本体が白色モデルのケーブルも順次黒色に切り替わりますのでご了承ください。 |
2564T コードレス スタンダードレンジモデル（テザープレート付 セット型番）
| 型番 | 仕様 |
|---|---|
| 2564T-W-SU（※1） | コードレススタンダードレンジエリアイメージャ(テザープレート付)セット (本体<白>・BTベース・バッテリパック・ACアダプタ・USBケーブル1.2m) |
| 2564T-W-SR | コードレススタンダードレンジエリアイメージャ(テザープレート付)セット (本体<白>・BTベース・バッテリパック・ACアダプタ・RS232Cケーブル1.2m) |
| 2564T-W-SK | コードレススタンダードレンジエリアイメージャ(テザープレート付)セッ ト(本体<白>・BTベース・バッテリパック・ACアダプタ・キーボードケーブル1.2m) |
| 2564T-B-SU（※1） | コードレススタンダードレンジエリアイメージャ(テザープレート付)セット (本体<黒>・BTベース・バッテリパック・ACアダプタ・USBケーブル1.2m) |
| 2564T-B-SR | コードレススタンダードレンジエリアイメージャ(テザープレート付)セット (本体<黒>・BTベース・バッテリパック・ACアダプタ・RS232Cケーブル1.2m) |
| 2564T-B-SK | コードレススタンダードレンジエリアイメージャ(テザープレート付)セット (本体<黒>・BTベース・バッテリパック・ACアダプタ・キーボードケーブル1.2m) |
| ※1 | USBキーボードインターフェイス(HID)とUSBバーチャルCOMインターフェイスに対応しています。 Windows 10/11に対応しています。 |
| ※ | テザープレート付モデルは標準在庫品ではないため、納期に時間がかかる場合があります。 |
| ※ | インターフェイスケーブルは白色ケーブルが廃版となり黒色ケーブルに統一されます。 本体が白色モデルのケーブルも順次黒色に切り替わりますのでご了承ください。 |
型番：【案件対応】ミドルレンジエリアイメージャ 2564MR（セット型番）
セット内容
- 本体
- バッテリパック
- 充電通信BTベース
- ACアダプタ
- インターフェイスケーブル
- ドキュメント
| ※ | 写真は標準モデルです。テザープレートモデルではありません。 |
- 256xシリーズのケーブル色について
- インターフェイスケーブルは白色ケーブルが廃版となり黒色ケーブルに統一されます。
本体が白色モデルのケーブルも順次黒色に切り替わりますのでご了承ください。
【案件対応】2564MR ミドルレンジエリアイメージャ（セット型番）
| 型番 | 仕様 |
|---|---|
| 2564MR-W-SU（※1） | コードレスミドルレンジエリアイメージャセット (本体<白>・BTベース・バッテリパック・ACアダプタ・USBケーブル1.2m) |
| 2564MR-W-SR | コードレスミドルレンジエリアイメージャセット (本体<白>・BTベース・バッテリパック・ACアダプタ・RS232Cケーブル1.2m) |
| 2564MR-W-SK | コードレスミドルレンジエリアイメージャセット (本体<白>・BTベース・バッテリパック・ACアダプタ・キーボードケーブル1.2m) |
| 2564MR-B-SU（※1） | コードレスミドルレンジエリアイメージャセット (本体<黒>・BTベース・バッテリパック・ACアダプタ・USBケーブル1.2m) |
| 2564MR-B-SR | コードレスミドルレンジエリアイメージャセット (本体<黒>・BTベース・バッテリパック・ACアダプタ・RS232Cケーブル1.2m) |
| 2564MR-B-SK | コードレスミドルレンジエリアイメージャセット (本体<黒>・BTベース・バッテリパック・ACアダプタ・キーボードケーブル1.2m) |
| ※1 | USBキーボードインターフェイス(HID)とUSBバーチャルCOMインターフェイスに対応しています。 Windows 10/11に対応しています。 |
| ※ | インターフェイスケーブルは白色ケーブルが廃版となり黒色ケーブルに統一されます。 本体が白色モデルのケーブルも順次黒色に切り替わりますのでご了承ください。 |
【案件対応】2564MRT ミドルレンジエリアイメージャ（テザープレート付 セット型番）
| 型番 | 仕様 |
|---|---|
| 2564MRT-W-SU（※1） | コードレスミドルレンジエリアイメージャ(テザープレート付)セット (本体<白>・BTベース・バッテリパック・ACアダプタ・USBケーブル1.2m) |
| 2564MRT-W-SR | コードレスミドルレンジエリアイメージャ(テザープレート付)セット (本体<白>・BTベース・バッテリパック・ACアダプタ・RS232Cケーブル1.2m) |
| 2564MRT-W-SK | コードレスミドルレンジエリアイメージャ(テザープレート付)セット (本体<白>・BTベース・バッテリパック・ACアダプタ・キーボードケーブル1.2m) |
| 2564MRT-B-SU（※1） | コードレスミドルレンジエリアイメージャ(テザープレート付)セット (本体<黒>・BTベース・バッテリパック・ACアダプタ・USBケーブル1.2m) |
| 2564MRT-B-SR | コードレスミドルレンジエリアイメージャ(テザープレート付)セット (本体<黒>・BTベース・バッテリパック・ACアダプタ・RS232Cケーブル1.2m) |
| 2564MRT-B-SK | コードレスミドルレンジエリアイメージャ(テザープレート付)セット (本体<黒>・BTベース・バッテリパック・ACアダプタ・キーボードケーブル1.2m) |
| ※1 | USBキーボードインターフェイス(HID)とUSBバーチャルCOMインターフェイスに対応しています。 Windows 10/11に対応しています。 |
| ※ | テザープレート付モデルは標準在庫品ではないため、納期に時間がかかる場合があります。 |
| ※ | インターフェイスケーブルは白色ケーブルが廃版となり黒色ケーブルに統一されます。 本体が白色モデルのケーブルも順次黒色に切り替わりますのでご了承ください。 |
型番：コードレス スタンダードレンジエリアイメージャ 2564（イメージャ単体型番）
セット内容
- 本体
- バッテリパック
- ドキュメント
| ※ | 写真は標準モデルです。テザープレートモデルではありません。 |
2564 コードレス スタンダードレンジモデル（イメージャ単体型番）
| 型番 | 仕様 |
|---|---|
| 2564-W | コードレススタンダードレンジエリアイメージャ本体, 白 |
| 2564T-W（※1） | コードレススタンダードエリアイメージャ本体(テザープレート付), 白 |
| 2564-B | コードレススタンダードエリアイメージャ本体, 黒 |
| 2564T-B（※1） | コードレススタンダードエリアイメージャ本体(テザープレート付), 黒 |
| ※ | 標準在庫品ではないため、納期に時間がかかる場合があります。 |
【案件対応】2564MR コードレス ミドルレンジモデル（イメージャ単体型番）
| 型番 | 仕様 |
|---|---|
| 2564MR-W | コードレスミドルレンジエリアイメージャ本体, 白 |
| 2564MRT-W | コードレスミドルレンジエリアイメージャ本体(テザープレート付), 白 |
| 2564MR-B | コードレスミドルレンジエリアイメージャ本体, 黒 |
| 2564MRT-B | コードレスミドルレンジエリアイメージャ本体(テザープレート付), 黒 |
オプション
-
バッテリチャージャ
(2560CHGR) -
オートスタンド
(2500STAND) -
ACアダプタ
(PS5V) -
USBポート給電ケーブル
(CBL-USB-DC2155-15)
| 型番 | 仕様 |
|---|---|
| RBATT-2560 | バッテリパック, 3.7V/800mAh |
| 2560CHGR | バッテリチャージャ, バッテリパック＆ACアダプタ付 |
| 2500STAND | オートスタンド |
| PS5V | ACアダプタ, DC5V 出力( RS232Cインターフェイス用) |
| CBL-USB-DC2155-15 | USB/DCジャック 2.1Φ/5.5mmケーブル 1.5m USBポート給電ケーブル |
