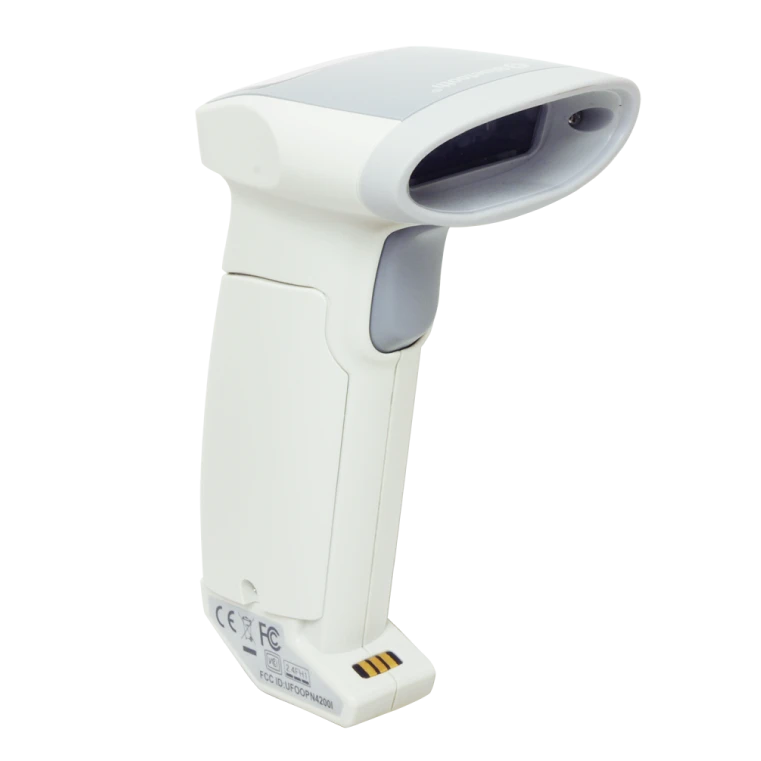

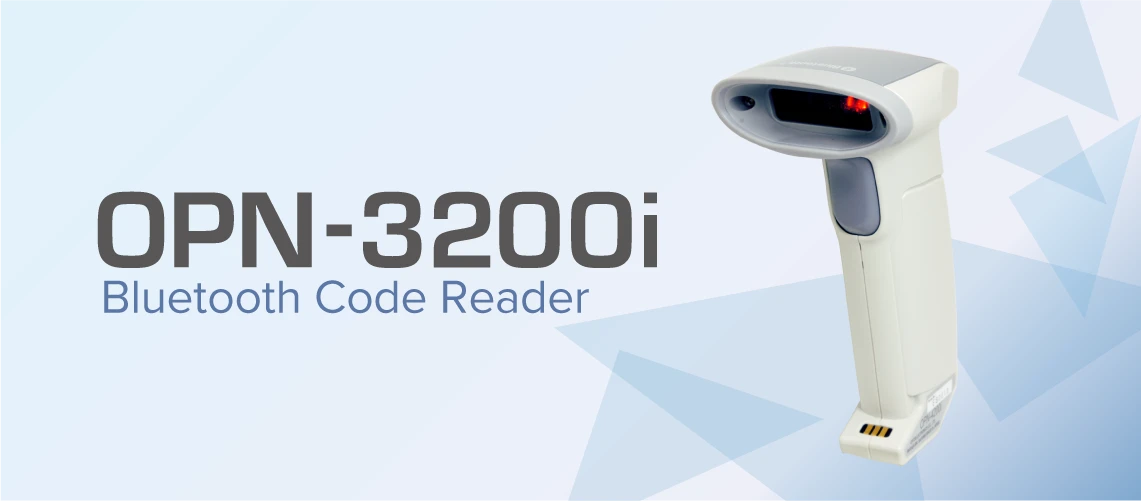

OPN-3200i Bluetooth搭載ガンスタイルエリアイメージャ

OPN-3200i Bluetooth搭載ガンスタイルエリアイメージャ
MODEL
OPN-3200i
Bluetooth搭載
ガンスタイルエリアイメージャ
ベストプライス
Bluetooth通信
バーコードスキャンバーコードスキャンバイブレータbluetooth抗菌

  • 特長
  • 仕様
  • 型番
  • ダウンロード
特長

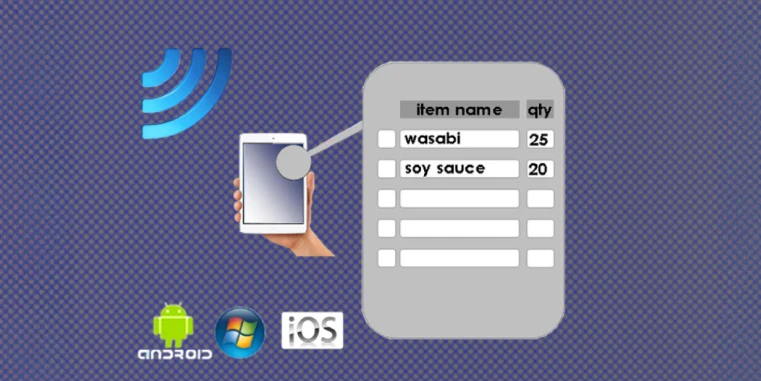

  • Bluetooth Class 2 SPP/HIDに対応

    タブレットPC、スマートフォンなどBluetooth対応機器をベースにした運用に最適です。本体そのものをデータコレクタとして使用できます。

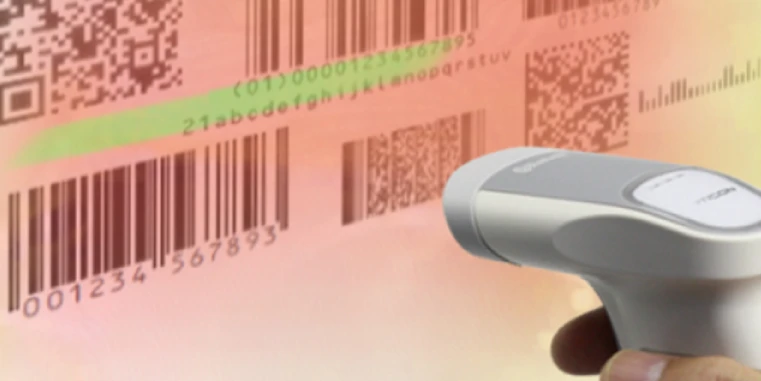

  • 優れた読み取り性能 / LED エイミング

    視認性の高い緑色LEDエイミングを使用し、読み取り位置を容易に認識できます。液晶画面に表示されたバーコードの読み取りも可能

LEDエイミング

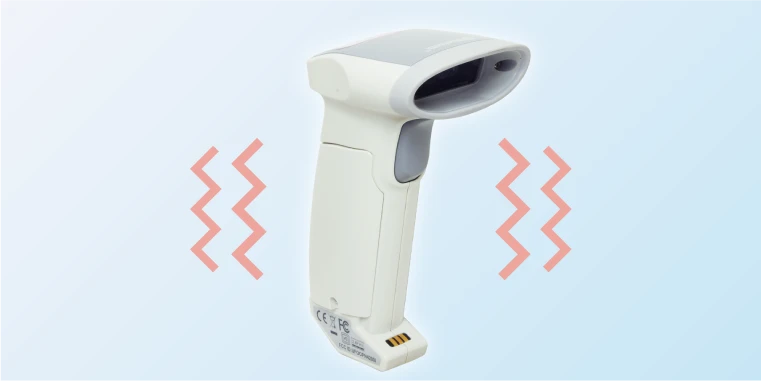

  • バイブレーション機能

    騒音の出る工場や音が聞き取りにくい屋外でも作業効率アップ。音が出せない環境でも読み取りを確認することができます。従来のブザー音とLED表示も搭載。

バイブレーション
  • ハンズフリーも対応

    専用充電器 CHG-3201 により充電を行います。専用スタンド STD-0171 との併用で、充電機能付き読み取りスタンドとしても使用できます。(オートトリガ・スタンド検知設定 によるハンズフリーの作業が可能です。)

スタンド

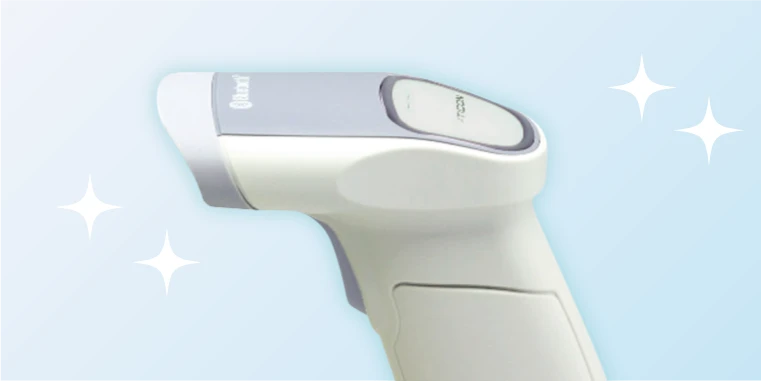

  • 抗菌仕様

    特殊抗菌仕様の筐体を採用。 アルコールによるふき取り清掃も可能です (読み取り窓部、ステータス LED 部を除く)。

バイブレーション

オプション

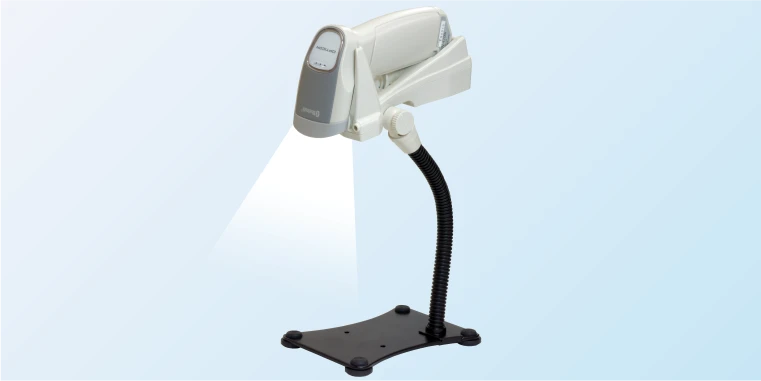

  • オートスタンド

LEDエイミング
写真はCHG-3201と組み合わせた状態です。
  • 専用USBドングル(Bluetooth HID対応)

LEDエイミング
仕様

対応バーコードシンボル

二次元コード(QRコード)
PDF417, MicroPDF417, Codablock F, QR Code, MicroQR Code, Data Matrix (ECC 0-140 / ECC 200), MaxiCode (Modes 2 to 5), Aztec Code, Chinese-sensible code, PLANET, Netherlands KIX, UK Postal, Australian Postal
一次元コード(バーコード)
UPC-A, UPC-A Add-on, UPC-E, UPC-E Add-on, EAN-13, EAN-13 Add-on, EAN-8, EAN-8 Add-on, JAN-8, JAN-13, Code 39, Tri-Optic, Codabar (NW-7), Industrial 2 of 5, Interleaved 2 of 5, S-Code, IATA, Code 93, Code 128, MSI/Plessey, UK/Plessey, TELEPEN, Code 11, Matrix 2 of 5, Chinese Post Matrix 2 of 5, Korean Postal Authority code, Intelligent Mail Barcode, POSTNET, JPN
GS1 / Composite
GS1 DataBar, GS1 DataBar Limited, GS1 DataBar Expanded, Composite GS1 DataBar, Composite GS1-128, Composite EAN, Composite UPC

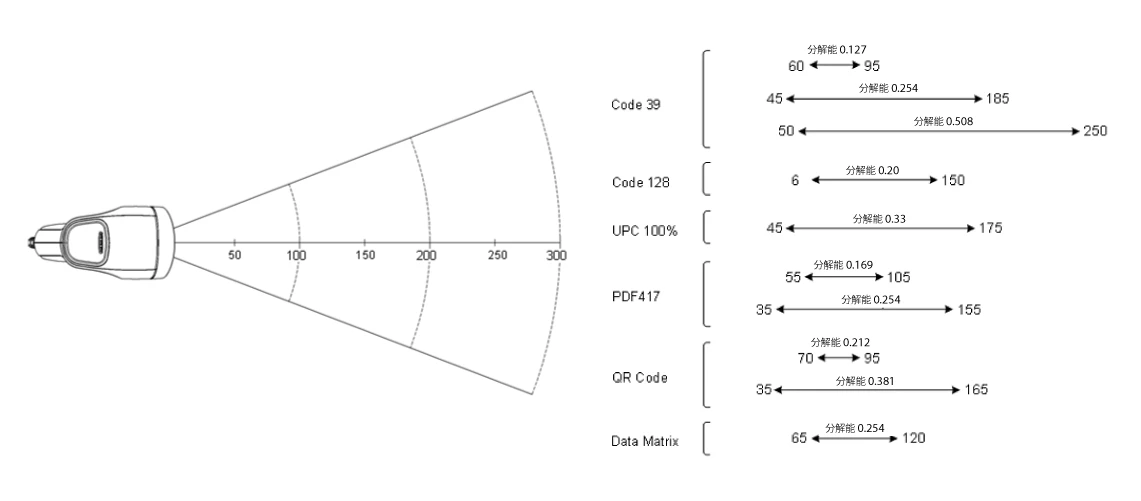

読み取りフィールド参考図

読み取りフィールド図

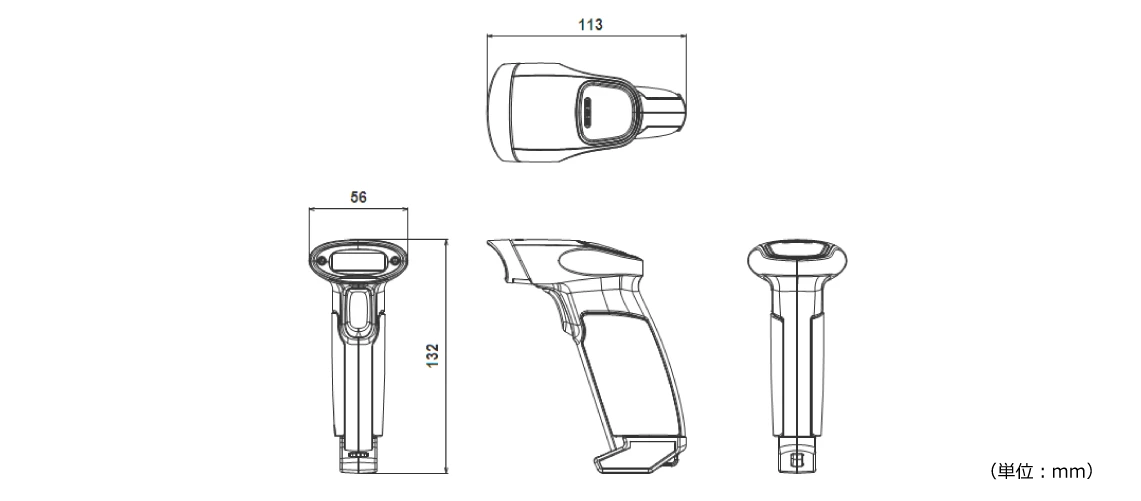

寸法図

寸法図
項目 仕様
CPU/メモリ CPU : 32ビット CISC 96MHz
FROM : 512KB+32KB
SRAM : 96KB
FROM(ストレージ) : 1MB
キーパッド 1キー(トリガキー)
表示部 ブザー 音量(3 段階), 音程調整可能
LED 赤/緑2 色LEDx2, 青1 色LEDx2
振動モータ 強さ(3段階)、長さ(4段階)調整可能
通信部 規格 Bluetooth Version 2.1 Class 2
通信距離(*) 10m
プロファイル SPP HID
周波数 2402 ~ 2480 MHz
電源部 主電池 リチウムイオン、3.7V , 1100 mAh (typ.)
連続使用時間 24時間以上
充電方法 専用充電器 CHG-3201
動作 (充電) 電圧 5.0 ~ 6.5 V
消費電流 (充電時) 1A未満
光学部 光源 赤色LEDx2
エイミング光源 緑色LED×1
読み取り方式 WVGA (36 万画素) CMOS エリアセンサ
読み取り画素数 36万画素(752×480)
画像取得速度 60fps(最速値)
フォーカス距離 124.8 mm
視野角 水平 : 約40.6° , 垂直 : 約26.4°
環境特性 動作温度 0 ~ 50℃
保存温度 -20 ~ 60 ℃
動作湿度 20 ~ 85%RH (非結露、非氷結)
保存湿度 20 ~ 85%RH (非結露、非氷結)
耐外乱光
蛍光灯
10,000 lx 以下
耐外乱光
太陽光
100,000 lx 以下
耐静電気 破壊なし  : ±15 kV (気中放電、直接)
誤動作なし : ±8 kV (気中放電、直接) ±6 kV (接触放電、直接/間接)
耐落下強度 高さ150cmからコンクリート床面に計30回 (6面5サイクル) 自然落下させ、異常がないこと。
防塵・防滴 IP42
物理仕様 外形寸法 113 x 56 x 132 mm (WDH)
質量 約 132 g (付属品を除く)
適合法令および規格 LED安全規格 IEC 62471:2006 リスク免除グル-プ
製品安全規格 EN60950-1:2005、IEC60950-1:2006
EMC ・R & TTE 指令
 EN 55022:2010、EN 301 489-1 V1.9.2、
 EN 301 489-17 V2.1.1、EN 300 328 V1.8.1
・FCC Part 15 Subpart C, Subpart B ClassB
・VCCI クラス B
証明規格 CE マーキング、工事設計認証
その他 Bluetooth ロゴ認証、MFi ライセンス
環境負荷抑制対応 RoHS 指令準拠
(*) 通信距離は参考値であり保証値ではありません。周囲の環境により大きく変化します。
型番

■ MODEL OPN-3200i シリーズ Bluetooth搭載ガンスタイルエリアイメージャ

型番 仕様
OPN-3200i-AM-V+CHG+PS
RoHS対応
Bluetooth搭載ガンスタイルエリアイメージャ基本セット(本体, CHG-3201充電クレードル, ACアダプタ)
STD-0171-WH オートスタンド
OPA-3201-USB 専用USBドングル(Bluetooth HID対応)
ダウンロード

■ マニュアル

名称 対応モデル
クイックガイド
(qg-opn2002i.pdf)
OPTシリーズ ダウンロード
OPN-3200i OPN-4200i 取扱説明書
(opn3200i4200i.pdf)
OPN-3200i
OPN-4200i
ダウンロード
