MODEL 8001バーコードハンディターミナル

MODEL 8001 バーコードハンディターミナル
cipherlab
MODEL
8001
バーコードハンディターミナル
カタログ DL
ベストプライス
OS:CipherLab OS
バーコード 1年保証
  • 特長
  • 仕様
  • 型番
  • ダウンロード
特長
  • 読取性能に優れた最新型ロングレンジCCD及びレーザエンジンを搭載
  • 超小型・軽量設計120g(電池含む)
  • データメモリ2MB搭載
  • リチウムイオン充電池採用により長時間動作を実現
  • すぐ使えるアプリケーション付属
    ○アプリケーションパッケージ AP-8000
    ○業務アプリ WelPet<ウェルペット>
  • 選べる開発環境 BASIC言語, C言語

すぐ使えるアプリ WelPet(TM)

バーコードデータ収集をサポートする業務アプリ ウェルペット

8001シリーズは進化形バッチ式アプリケーションWelPet(TM))を搭載できます。
プログラミング知識がなくても、業務メニューの作成やハンディターミナルとPC間の送受信を簡単に行えます。

※8001シリーズのハンディターミナルは、AP8000が標準アプリとなります。
WelPet(TM)を導入される場合は別途お申し付けください。

ハンディターミナルアプリケーションプログラム (標準アプリ)

■ AP-00 データ収集プログラム

ユーザー業務に合ったメニューや入力項目をメニュー設定プログラム8000_MENUを使って簡単に定義できます。
メニューは最大10個まで使用できる他、各メニュー下に入力項目を10個まで配置できます。
また、ハンディターミナルにマスタファイルをダウンロードする事で、入力データを制限する事が可能です。

■ AP-01 マスタファイル(数量)消込みプログラム

ホストからダウンロードされたマスタファイルを元に数量消込みを行うプログラムです。
EXCEL等を使って、コード、名称、数量から構成されるCSV形式のマスタファイルを作成し、ダウンロードプログラムPDT_DOWNを使ってハンディターミナルへ送信さえすれば準備完了。
ピッ!とバーコードを読めば、該当する名称と数量が画面に表示されます。
オペレータは画面に遵って作業を行い、実績数量を入力すればその数量がマスタファイルから消込まれます。出荷作業や検品作業への応用が可能です。

■ AP-02 データ照合プログラム

逐次照合(1対1)と連続照合(1対N)・マスタ照合の3つのモードを持つ、データ照合プログラムです。
マスター登録はPCからのダウンロード又はバーコード読取によるスキャン登録が行なえます。
また、合致したレコードを削除する機能もあり、生産・医療現場での取り違えミス防止などに役立ちます。
照合結果は必要に応じてPCにアップロード可能です。

■ バーコードチェッカプログラム

読取ったバーコードの種類、桁数、エンコードデータを画面に表示するプログラムです。

ホストアプリケーションプログラム

■ ファイルアップロードプログラム

EXCEL95/97/2000形式、ACCESS97/2000形式、CSV形式の3種類のファイルアップロードプログラムを用意。

■ ファイルダウンプログラム

マスタファイルのダウンロードに便利なファイルダウンロードプログラムを用意。

BASIC言語で容易にアプリケーション開発

Windowsベースの専用BASICコンパイラ(Cipher BASIC for Windows)を用意。
VB/VBAでなじみの深いBASIC言語を採用した事により特別なトレーニングなしにカスタムアプリケーション開発を行っていただけます。

使用例 バッチ式編

仕様

対応バーコードシンボル

一次元コード(バーコード)
Code39,インターリーブド25, インダストリアル25, マトリクス25, コーダバー(NW7), Code93, Code128, GS1-128, JAN/EAN/UPC, GS1 DataBar(RSS), COOP 25(NEC 25), 他

外形寸法図

読み取りフィールド参考図

読み取りフィールド
* ITFコード(PCS0.9)による参考フィールド図です
項目 仕様
電源 動作電源 専用リチウムイオン充電池 3.7V/700mAh(*1)
バックアップ電源 3.0V, 7.0mAh, 充電式リチウム電池
外形寸法 122×56×32mm
重量 約120g(電池含む)
分解能 0.15mm
メモリ プログラムメモリ 2MBフラッシュメモリ
データメモリ 2MB SRAM (4MB オプション)
ディスプレイ 100×64ドット バックライト付ディスプレイ
◆フォント1:英数16桁×8行
◆フォント2:英数カナ12桁×4行 漢字6桁×4行
◆フォント4:英数カナ16桁×5行 漢字8桁×5行
※(フォント2とフォント4の同時使用はできません)
キーパッド 21ラバーキーパッド 英数字, ファンクションキー, 電源, トリガ
インディケータ ブザー 1KHz~4KHz
LED 赤/緑2色発光
スキャナ部 光源(CCD) 赤色LED, 630nm
光源(レーザ) 半導体レーザ, 650nm +/-5%
インターフェイス クレードル通信

クレードル-本体間

高速IR I/F

PC-クレードル間

RS232C I/F通信 又は USBバーチャルCOMI/F
その他 IrDA I/F: IrDA1.0 準拠
動作温度 -10℃~+60℃
保管温度 -20℃~+70℃
湿度 10%~90% 氷結結露無し
耐落下衝撃 コンクリート面へ1.2mの位置から落下し(各面5回)、動作に支障なし
EMC規格 BSMI, CE,C-Tick, FCC, IC
(*1) 10秒に2回読取(正常に読取できる位置にて)/バックライトOFF/通信無し/ファイル操作無し/常温環境にて、約100時間動作 (市販のアルカリ乾電池や充電池を使用する事はできません)
型番

MODEL 8001 バーコードハンディターミナル(充電通信クレードルセット)

セット内容

  • 本体
  • 充電池
  • 充電機能付通信クレードル
  • ACアダプタ
  • インターフェイスケーブル
  • ドキュメント



型番 仕様
8001C-02USB
RoHS対応
ロングレンジCCD型バーコードハンディターミナルセット, 2MBメモリ,
充電機能付通信クレードル(USB),充電池パック
8001C-02R
RoHS対応
ロングレンジCCD型バーコードハンディターミナルセット, 2MBメモリ,
充電機能付通信クレードル(RS232C),充電池パック
8001L-02USB
RoHS対応
レーザ型バーコードハンディターミナルセット, 2MBメモリ,
充電機能付通信クレードル(USB),充電池パック
8001L-02R
RoHS対応
レーザ型バーコードハンディターミナルセット, 2MBメモリ,
充電機能付通信クレードル(RS232C),充電池パック
(*) アプリケーションソフト(ユーザアプリ組込用通信DLLを含む)が付属します。

■ MODEL 8001 バーコードハンディターミナル(単体)

型番 仕様
8001C-02(*1)
RoHS対応
ロングレンジCCD型バーコードハンディターミナル,2MBメモリ,充電池パック
8001L-02(*1)
RoHS対応
レーザ型バーコードハンディターミナル,2MBメモリ,充電池パック
CRDL-8001R
RoHS対応
充電機能付通信クレードル(RS232C)
CRDL-8001USB(*2)
RoHS対応
充電機能付通信クレードル(USBバーチャルCOM)
CRDL-8001E
RoHS対応
充電機能付通信クレードル, イーサネット10/100Base-T
CHGR-4S-8001
RoHS対応
充電池パック単体4スロット充電器, ACアダプタ付
RBATT-8300
RoHS対応
リチウム充電池パック

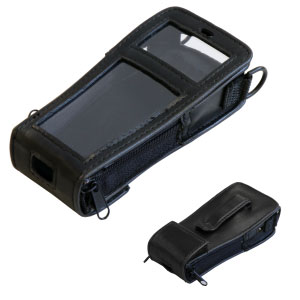

LC-8001<販売終了>
ベルトフック付専用保護カバー
DEV-PACK
プログラム開発パッケージCD, CipherBASICコンパイラ
Cipher BASIC(DEV-PACK) リファレンスマニュアル  3.8MB
DEV-PACK-C
プログラム開発パッケージCD, Cコンパイラ&ライブラリ
Cipher C(DEV-PACK-C) リファレンスマニュアル  2.6MB
(*1) アプリケーションソフト(ユーザアプリ組込用通信DLLを含む)が付属します。
(*2) USBバーチャルCOMインターフェイスは、Windows 2000/XP/Vista/7 32&64に対応しています。
(**) 充電・通信にはクレードルが必要です。単体型番には付属しておりません。
ダウンロード

■ 開発環境

名称 対応モデル
Cipher Basic <フリーダウンロード版>
(devpack-dl.zip)

8000/8001/8062シリーズ
8200シリーズ
8300/8400/8500シリーズ
8600シリーズ
ダウンロード
(*) フリーダウンロード版にはサンプルプログラムは含まれません。
サンプルプログラムをご希望の場合はCD版をお求めください。
改良の為、予告無く外観・仕様を変更する場合があります。
各製品名・社名は該当各社の商標又は登録商標です。
