OPI-3601 ガンタイプ コードリーダ
85gの小型2Dコードリーダ
ベストプライス
- 読み取り:2次元コード・バーコード
- 接続:USB
- 防塵防滴:IP42
- 保証:1年
- WELCOMアプリ使用ライセンス付属
気軽にお問い合わせください
-
神戸 078-994-5333
(中部地方より西のお客様)
-
東京 03-5295-7250
(関東地方より東のお客様)
- 特長
- 仕様
- 型番
85gの小型2Dコードリーダ
液晶読み取り・バイブ付きで工場・医療・物流に最適

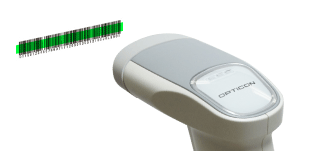

OPI-3601は、わずか85gの超小型・軽量2次元コードリーダです。 緑色LEDによる高視認性のシングルラインエイマーで、読み取り位置を正確に把握でき、液晶画面上の1D/2Dコードもスムーズにスキャン。 ブザー音・LED表示・バイブレーション機能を搭載しており、騒音の多い工場や屋外作業環境でも確実に読み取り結果を確認できます。 長時間の作業にも最適な設計で、軽量ながら優れた重量バランスを実現。省スペース性に優れたコンパクトボディにより、設置や導入も容易です。 医療、リテール(小売)、POSシステム、在庫管理、生産ライン、物流現場など、多様な業務用途に対応します。
特長

長時間作業に最適な小型軽量
OPI-3601は、わずか85gの超小型・軽量コードリーダです。長時間使用でも負担が少なく、医療・小売・POS・在庫管理・生産・物流など幅広い現場で活躍します。

抗菌仕様
特殊抗菌仕様の筐体を採用しており、清潔な状態を保つことができます。 また、アルコールによるふき取り清掃にも対応(※1)しており、医療機関や食品工場、公共施設など、高い衛生管理が求められる環境でも安心してご使用いただけます。
※1: | 読み取り窓部、ステータス LED 部を除く |

バイブレーション機能
ブザー音とLED表示に加えて、バイブレーション機能も搭載。 騒音の多い工場内や屋外といった音が聞こえにくい環境でも、バイブレーションによるフィードバックで確実な読み取り確認が可能です。 また、音を出せない医療機関や図書館などの静音環境でも安心して使用できます。

手振れ・暗所でも安定読み取り
手振れ時や暗い場所、逆に明るすぎる環境でも、高精度に読み取ります。周囲の照明条件に左右されることなく、常に安定したスキャン動作を実現。作業効率を落とさず、快適な運用が可能です。

ハンズフリー作業も実現
別売の専用スタンド(STD-3601)を使用することによりオートスタンド(要オートトリガ機能・スタンド検知設定)として利用可能。 リーダをスタンドにセットするだけでハンズフリー作業が実現し、作業負荷の軽減と業務効率の向上に貢献します。

多彩な読み取り媒体
携帯電話やスマートフォンの液晶画面に表示された1D/2Dコードもスムーズに読み取り可能です。紙媒体だけでなく、デジタルディスプレイ上のバーコードにも対応しており、モバイルチケットや電子クーポン、キャッシュレス決済など、多様な読み取りシーンに柔軟に対応します。

読み取り編集機能
「データ編集プログラミング」機能により、複数の画像を利用して最大 16コードの一括読み取りが可能になりました。GS1フォーマットなどの出力編集処理も容易に設定できます。

設定ツール
設定ツール「UniversalConfig」を使用することで、各種設定が簡単かつ迅速に行えます。

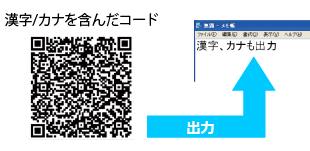

直接漢字出力 (HID)
USB-HIDインターフェイスを介して、最大4,000文字の漢字およびカタカナを直接出力可能です。 従来のように専用ソフトウェアを用意する必要がなく、PCに接続して簡単に文字データを出力できます。導入や設定の手間を大幅に削減し、スムーズな運用が実現します。
※: | インターフェースおよびコマンドの詳細は「OPI-3601 ユーザーズマニュアル」を参照してください。 |
仕様
読み取り
- 一次元コード(バーコード)
- UPC-A, UPC-A Add-on, UPC-E, UPC-E Add-on, EAN-13, EAN-13 Add-on, EAN-8, EAN-8 Add-on, JAN-8, JAN-13, Code 39, Tri-Optic, NW-7(Codabar), Industrial 2 of 5, Interleaved 2 of 5, S-Code, IATA, Code 93, Code 128, MSI/Plessey, UK/Plessey, TELEPEN, Matrix 2 of 5, Chinese Post Matrix 2 of 5, Code 11, Korean Postal Authority code, Postal Code
- 二次元コード(QRなど)
- PDF417, MicroPDF417, Codablock F, QRコード, マイクロQRコード, Data Matrix (ECC 000-140 / ECC 200), MaxiCode (Modes 2 to 5), Aztec Code, Chinese-sensible code
- GS1 / Composite
- GS1 DataBar, GS1 DataBar Limited, GS1 DataBar Expanded, Composite GS1 DataBar, Composite GS1-128, Composite EAN, Composite UPC

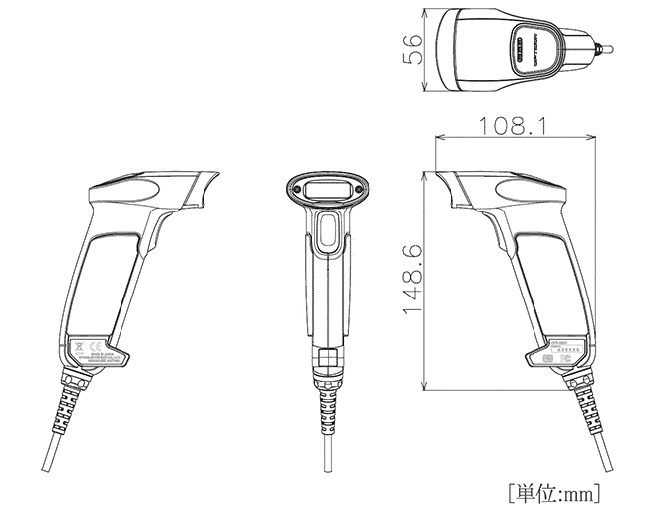

寸法図

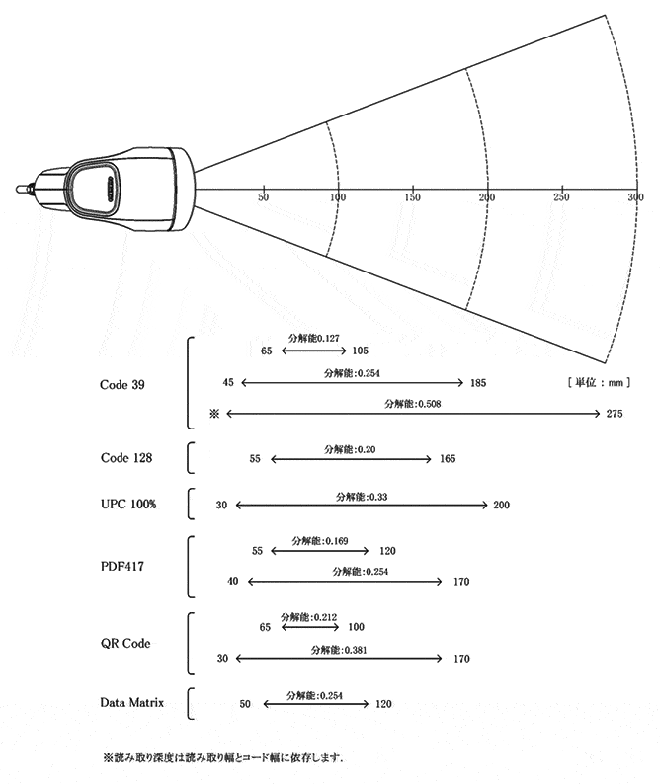

読み取りフィールド

仕様
項目 | 仕様 | ||
---|---|---|---|
インターフェイス | USB(HID/VCOM) | ||
電圧 | DC 4.5~5.5V | ||
温度 | 動作時 | -20 ~ 50 ℃ | |
保管時 | -20 ~ 60℃ | ||
湿度 | 5 ~ 90%(結露なきこと) | ||
耐外乱光 (蛍光灯) | 10,000 lx 以下 | ||
耐外乱光 (太陽光) | 100,000 lx 以下 | ||
耐落下 | 高さ150cmからコンクリート床面へ計15 回(5 面 3サイクル) 自然落下させ、異常がないこと。 | ||
耐静電気 | 破壊なし : 15 kV (気中、直接) 誤動作なし: 8 kV (気中、直接) 6 kV (接触、直接/間接) |
||
寸法(DWH) | 108.1 x 56.0 x 148.6 mm | ||
重量 | 約85g(ケーブルを除く) | ||
防塵防滴 | IP42 準拠 | ||
LED安全規格 | IEC 62471-1:2006 リスク免除グループ | ||
EMI | EN 55035, EN 55032 Class B FCC Part 15 Subpart B Class B VCCI クラス B |
||
環境負荷抑制対応 | RoHS 指令 | ||
保証 | 1年間 |
スキャン部
項目 | 仕様 |
---|---|
読取光源 | 赤色LED x2 |
エイミング光源 | 緑色LED x1 |
読取方式 | CMOS エリアセンサ |
画素数 | WVGA(36万画素 752 × 480) |
フレームレート | 60fps(最速値) |
フォーカス距離 | 104 mm |
視野角 | 水平 約40.6°, 垂直 26.4° |
角度 | ピッチ ±40° スキュー ±50° チルト ±180° |
湾曲面 | R ≧ 16 mm (Codabar 10 桁)、R ≧ 20 mm (UPC 12 桁) |
PCS値 | 0.3 以上、反射率差 (MRD) 32% 以上 |
最小分解能(※1) | 0.127 mm (Code 39) 0.169 mm (GS1 Databar Limited,GS1 Databar Limited Composite,PDF417) 0.212 mm (QRコード,Data Matrix) |
インディケータ | ステータス LED、ブザー、バイブレータ |
画像データ形式 | BMP,JPEG |
画像出力範囲 | 設定可能 |
画像出力解像度 | 設定可能 |
画像転送時間 | 約3秒 (USB-COM) |
※1: | PCS 0.9 の場合 |
型番
型番:OPI-3601 ガンタイプコードリーダ

セット内容
- 本体
- USBインターフェイスケーブル
型番 | 仕様 |
---|---|
OPI-3601-USB-HID-AMV(※1) | 2次元ガンタイプコードリーダ, USB I/F(1.5m) |
OPI-3601-HD-USB-HID-AMV (案件対応) |
2次元ガンタイプコードリーダ, 高分解能,USB I/F(1.5m) |
※1: | USBキーボードインターフェイス(HID)とUSBバーチャルCOMインターフェイスに対応しています。 Windows 10/11に対応しています。 |
※※: | メモ帳やEXCELといったアプリケーションソフトのカーソル位置にデータを入力したい場合は、キーボードインターフェイス又はUSBインターフェイス(USBキーボードインターフェイス)をご利用ください。RS232CやUSBバーチャルCOMインターフェイスは動作が異なりますのでご注意ください。 |
オプション
-
オートスタンド
(STD-3601) -
置台
(STD-4101)
型番 | 仕様 |
---|---|
STD-3601 | オートスタンド |
STD-4101 | 置台(L46/C36/3601共通) |
