MH241/341/641 インダストリアルバーコードプリンタ

ベストプライス

  • 用紙幅
    4インチ
  • リボン式
  • 感熱式
  • 内部巻取機構
  • 高解像度
    600dpi
  • 高速印刷
  • USB接続
  • ラベル印刷
  • 連続紙印刷
  • バーコード印刷
  • 2Dコード印刷
  • 画像印刷
  • 2年保証

特長

高精度印刷も対応
大量印刷が可能なインダストリアルプリンタ

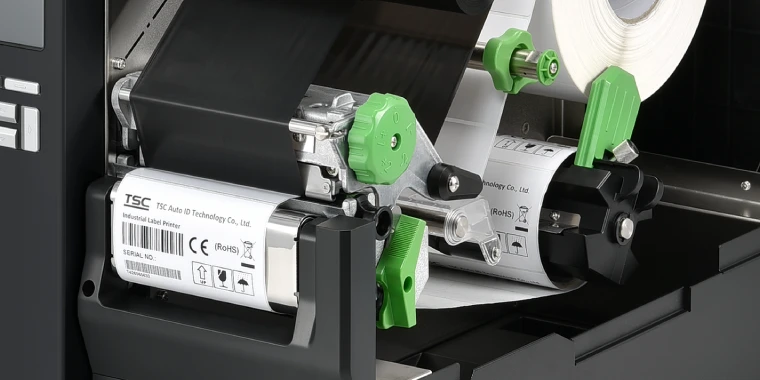

内部巻取機構搭載（MHx41P）

内部巻取機構搭載（MHx41P）

Pシリーズは、内部巻取機構を搭載しています。
プリンタ内部の用紙巻取り軸へ、印刷したラベルを巻き直します。

■高精度印刷対応（MH641）

高精度印刷対応（MH641）

600dpiの高密度印刷が可能。
細かなイラストなども綺麗に印刷されます。

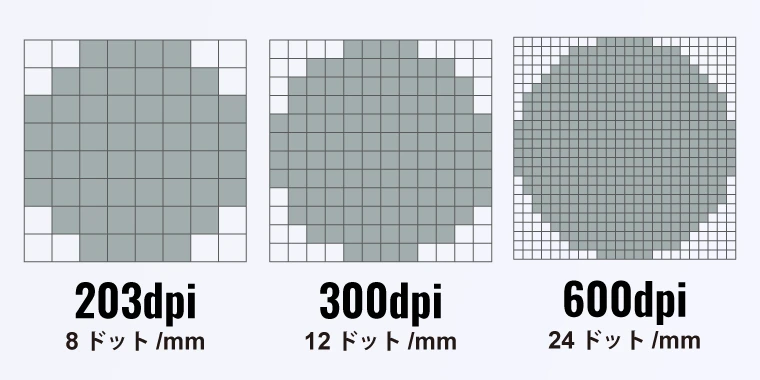

選べる3つの解像度モデル

選べる3つの解像度モデル

解像度の違う3つのモデルをラインナップ。

MH241:200dpi、最大印字速度 356mm/秒
MH341:300dpi、最大印字速度 305mm/秒
MH641:600dpi、最大印字速度 152mm/秒

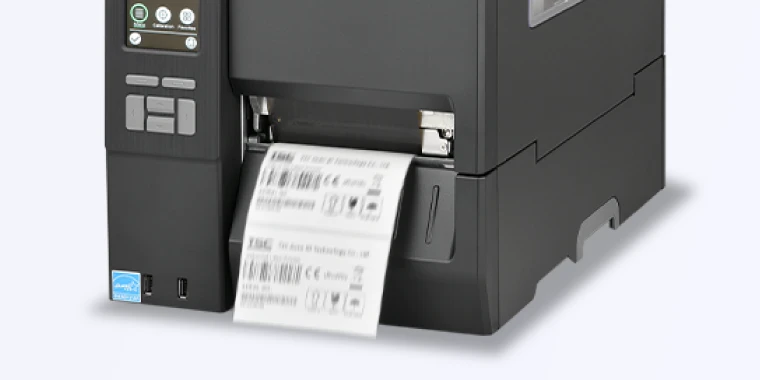

高速印刷（MH241）

高速印刷（MH241）

最大356mm/秒の印刷が可能。
大量印刷を短時間で対応できます。

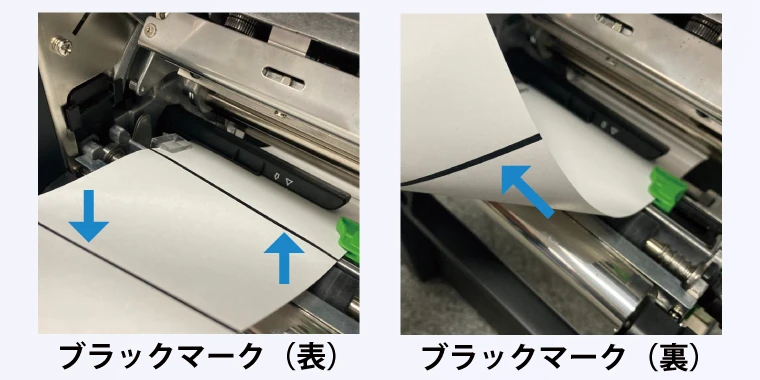

表裏対応ブラックマークセンサ

ブラックマークセンサ：表裏対応

表面、裏面、どちらのブラックマークにも対応できるようになりました。（操作パネルで選択）

SOIT Connect対応(LAN)

SOIT Connect対応(LAN)

プリンタの状況の確認とアプリの更新などが行え、プリンタの一元管理が可能になります。

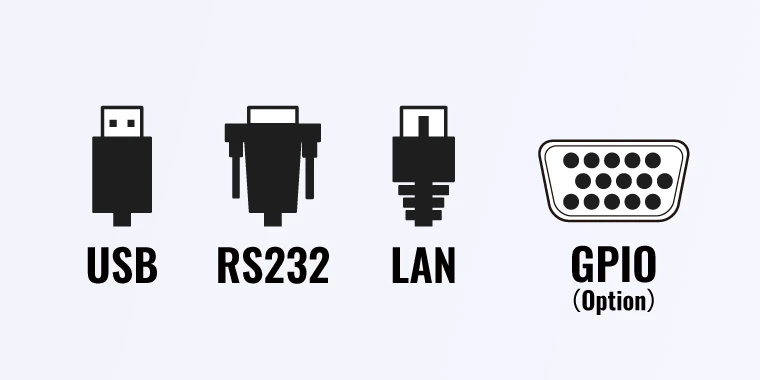

マルチコネクティビティ

マルチコネクティビティ

主流のコネクタをサポートし、さまざまなアプリケーションに対応できます

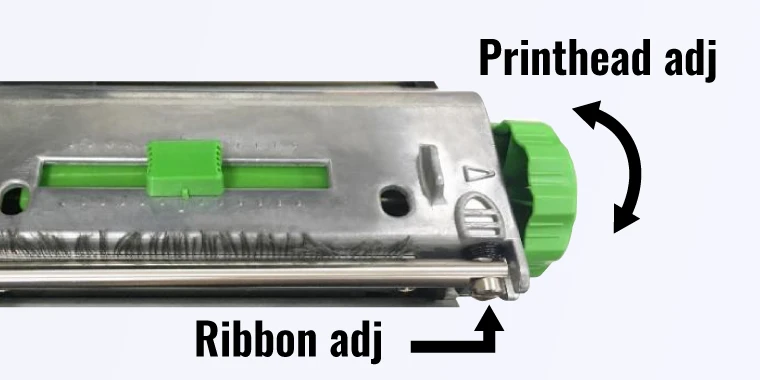

品質を保持する微調整メカニズム

品質を保持する微調整メカニズム

リボンのしわを防ぎラベルの印刷品質を確保するため、リボンテンション調整とプリントヘッド圧力調整のノブを搭載。

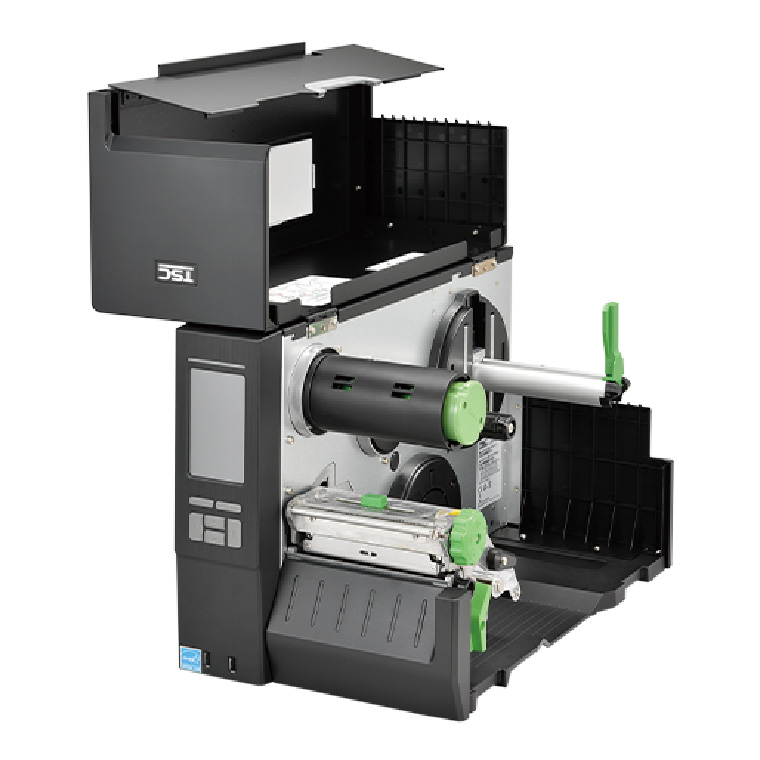

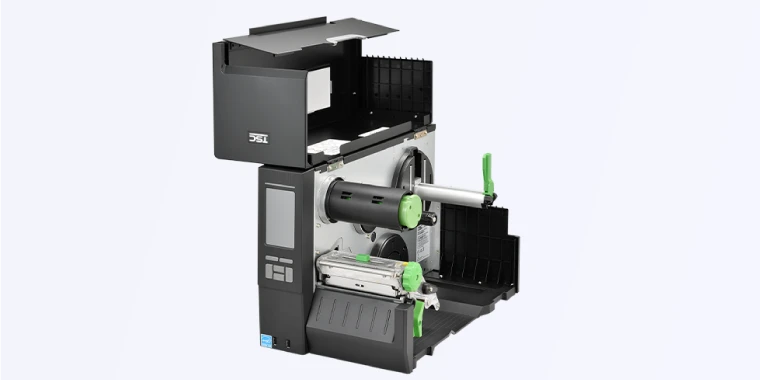

スムーズなメンテナンス

スムーズなメンテナンス

作業のしやすいフルオープンカバー。 プリントヘッドやプラテンローラーの交換には工具が必要ないので、交換部品の準備だけでメンテナンスに向かえます。

マルチコネクティビティ

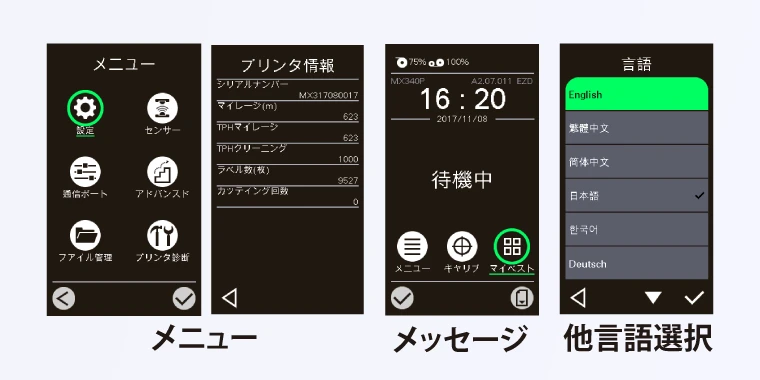

操作性の高いタッチパネル

カラータッチパネルで操作も簡単。日本語はもちろん、他言語にも対応しています。

仕様

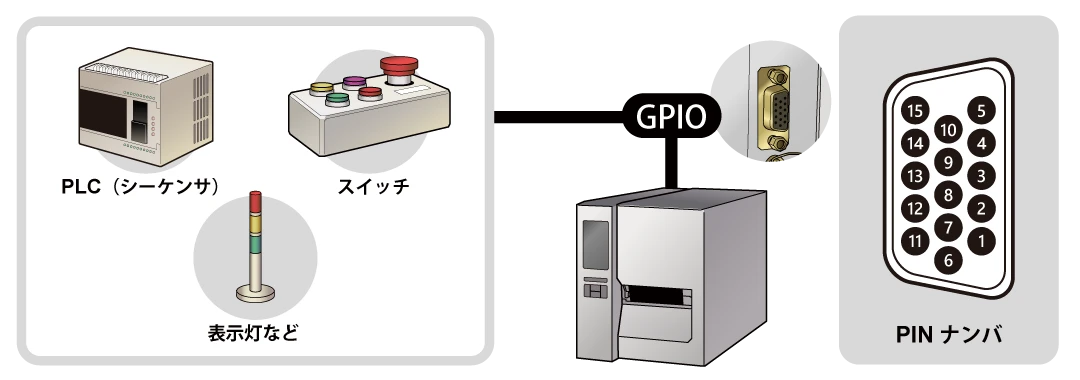

GPIOインターフェイス(オプション)

GPIOインターフェイスの入出力信号により、シーケンサやパトライト、各種ボタンなどをプリンタに接続し、プリンタのステータス取得や制御を行うことができます。

PINナンバ

PIN シグナル名
1 GND-IO
2 5V-IO
3 GPI-1
4 GPI-2
5 GPI-3
6 GPI-4
7 24V-IO
8 GND-IO
9 GPO-1
10 GPO-2
11 GPO-3
12 GPO-4
13 GPO-5
14 GPO-6
15 GPO-7

出力(GPOn)

GPOn 内容
FAULT プリンタ異常時に出力します
FAULT RIBBON
 リボンエラー時にに出力します
FAULT PAPER
 ペーパー切れかペーパージャム時に出力します
FAULT CARRIAGE
 キャリッジオープン時に出力します
FAULT MEMORY
 メモリエラー時に出力します
FAULT CUTTER
 カッターエラーに出力します
FAULT OVERHEAT
 ステッピングモータかプリントヘッドがオーバーヒート時に出力します
PAUSE ポーズステータス時に出力します
TAKELABEL
 ラベル取り持ち時に出力します
IDLE プリンタアイドル時に出力します
PRINT 印刷中に出力します

入力(GPIn)

GPIn 内容
PAUSE ポーズステータスをトグルします
PAUSE ON
 ポーズステータスに入ります
PAUSE OFF
 ポーズステータスをキャンセルします
PRINT ラベルのバッチ印刷を行います
PRINT n
 n枚のラベルを印刷します（※1）
CUT カッターを動作させます
FEED n
 nドット分ラベルをフィードします（※1）
BACKFEED n
 nドット分ラベルをバックフィードします（※1）
FORMFEED
 1ラベル分フィードします
BACKLABEL
 印刷開始位置までバックフィードします
INPUT n nには、テキストまたはコマンドを指定します
nは、プリンタに対するトリガとなります（※2）
※1 最大32000
※2 n=最大15バイト

対応バーコード

一次元コード（バーコード）
Code 39, Code 93, Code128UCC, Code128 subsets A.B.C, Codabar, Interleave 2 of 5, EAN-8, EAN-13, EAN-128, UPC-A, UPC-E, EAN and UPC 2(5) digits add-on, MSI, PLESSEY, POSTNET, RSS-Stacked, GS1 DataBar, Code 11, China Post
二次元コード（QRなど）
PDF-417, Maxicode, DataMatrix, QR code, Aztec

ハードウェア

項目 内部巻取機構モデル
（型番：MHx41P)		 内部巻取機構非搭載モデル
（型番：MHx41T）
寸法 (W) × (H) × (D) 276 mm × 412 mm × 502 mm 276 mm × 326 mm × 502 mm
重量 18.93 kg 15.70 kg
内部巻取り機構 全巻対応
（外径203.2mm（８インチ）		 非搭載

印刷部

項目 仕様
解像度
  • MH241：8ドット/mm(203dpi)
  • MH341：12ドット/mm(300dpi)
  • MH641：24ドット/mm(600dpi)
印刷方式 熱転写式＆感熱式
最大印刷速度
  • MH241：356mm/秒
  • MH341：305mm/秒
  • MH641：152mm/秒
最大印刷幅 104mm
最大印刷長
  • MH241：25,400mm
  • MH341：11,430mm
  • MH641：2,540mm

共通部

項目 仕様
筐体 ダイキャストベース/大型ビューウィンドウ付きカバー
ロール紙容量 外径 203.2 mm (8インチ)
リボン 長さ 600メートル、最大外径90 mm、1インチコア
(内側/外側インク対応)
リボン幅 25.4 mm ~ 114.3 mm
CPU 32ビット RISC CPU
メモリ
  • 512MB フラッシュメモリ
  • 256MB SDRAM
  • microSD カードスロット（最大 32GB）
インターフェイス
  • RS-232
  • USB 2.0 (High speed mode)
  • イーサネット 10/100 Mbps
  • USB ホスト × 2 (前面)（スキャナ/キーボード接続可能）
  • GPIO（オプション）
電源 内蔵スイッチング電源
  • 入力: AC 100-240V, 4-2A, 50-60Hz
  • 出力: DC 5V, 5A; DC 24V, 7A; DC 36V, 1.4A; Total 243W
ボタン、LED、表示
  • 操作ボタン × 6
  • 緑LED、赤LED
  • 多言語選択可能
LCD 4.3インチ カラーディスプレイ 480 × 272 px、
抵抗膜式タッチスクリーン
センサ
  • 透過ギャップセンサ (位置調整可能)
  • 反射タイプブラックマークセンサ
    (両面のマークに対応（切替）、位置調整可能)
  • ヘッドオープンセンサ
  • リボンエンコードセンサ
  • リボンエンドセンサ
  • メディアエンドセンサ（用紙交換）
リアルタイムクロック 標準装備
内蔵フォント 英数字ビットマップフォント（8種類）
Monotype Imaging® スケーラブル
(CG Triumvirate Bold Condensed) フォント（1種）
回転印刷 0、90、180、270度
コマンドセット
（ファームウェア）		 TSPL-EZD
（EPL、ZPL、ZPL II、DPL エミュレーション搭載）
用紙タイプ 連続紙、ブラックマーク（両面対応）、ファンフォールド、
ノッチ、穴あき, タグ, care label (outside wound)
用紙幅 20 ~ 114 mm
用紙厚 0.06 ~ 0.28 mm
用紙芯直径 38.1mm / 76.2 mm
ラベル長さ 5 ～ 11,430 mm
温度 動作 0 ~ 40°C
保管 -40 ~ 60°C
湿度 動作 25 ~ 85%（結露なきこと）
保管 10 ~ 90%（結露なきこと）
安全規格 FCC Class A, CE Class A, RCM Class A, UL, cUL, TÜV, CCC, KC, BIS, BSMI, EAC, Argentina S mark, Mexico CoC, ENERGY STAR®
環境への配慮 RoHS、WEEE対応
アクセサリ WindowsラベリングソフトウェアCDディスク
クイックスタートガイド
USBケーブル
電源コード
保証 プリンタ: 2年間
プリンタヘッド: 25km あるいは12ヶ月のいずれか早い方
プラテン: 50km あるいは12ヶ月のいずれか早い方

型番

型番：MH241シリーズ インダストリアルバーコードプリンタ Pモデル

セット内容

  • プリンタ本体(内部巻取機構搭載)
  • USB インターフェイスケーブル
  • ACアダプタ
  • 電源コード
  • Windows ラベリングソフト CDディスク
  • ドキュメント

型番 仕様
MH241P インダストリアルバーコードプリンタ
(200dpi, 4インチ幅, 14インチ/秒, 4.3インチタッチパネルLCD,内部巻取), RS232/USB/LAN
MH341P インダストリアルバーコードプリンタ
(300dpi, 4インチ幅, 12インチ/秒, 4.3インチタッチパネルLCD,内部巻取), RS232/USB/LAN
MH641P インダストリアルバーコードプリンタ
(600dpi, 4インチ幅, 6インチ/秒, 4.3インチタッチパネルLCD,内部巻取), RS232/USB/LAN

型番：MH241シリーズ インダストリアルバーコードプリンタ Tモデル

セット内容

  • プリンタ本体
  • USB インターフェイスケーブル
  • ACアダプタ
  • 電源コード
  • Windows ラベリングソフト CDディスク
  • ドキュメント

型番 仕様
MH241T インダストリアルバーコードプリンタ
(200dpi, 4インチ幅, 14インチ/秒, 4.3インチタッチパネルLCD), RS232/USB/LAN
MH341T インダストリアルバーコードプリンタ
(300dpi, 4インチ幅, 12インチ/秒, 4.3インチタッチパネルLCD), RS232/USB/LAN
MH641T インダストリアルバーコードプリンタ
(600dpi, 4インチ幅, 6インチ/秒, 4.3インチタッチパネルLCD), RS232/USB/LAN

オプション/交換部品

型番 仕様
PLATEN-MH241 プラテンローラ Assy
PHEAD-MH241 プリントヘッド Assy, 200dpi
PHEAD-MH341 プリントヘッド Assy, 300dpi
PHEAD-MH641 プリントヘッド Assy, 600dpi
MH241-PEEL ピールオフキット
MH241-CUTTER-01 レギュラーカッター, ギロチン
MH241-CUTTER-02 ヘビーデューティーカッター, ロータリ
MH241-CUTTER-03 ハイスピードケアラベルカッター, ロータリ
MH241-CUTTER-04 ヘビーデューティーカッター, ギロチン
MH241-CUTTER-05 ケアラベルカッター, ギロチン
MH241-CTRAY-01 ベーシックカッタートレイ(ヘビーデューティー/ケアラベルカッター専用)
MH241-CTRAY-02 アドバンスドカッタートレイ(ヘビーデューティー/ケアラベルカッター専用)
TSC-UCTRAY-01 ユニバーサルカッタートレイ
MH241-GPIO GPIO Assy(パラレルポート付)

ラベル・リボン

型番 仕様
L-TT059030X-NP-3CR 熱転ラベルロール紙(NPコート紙), 59 × 30mm, 4500枚巻,ミシン目有り, 3インチコア,
外巻き
L-TT106075X-NP-3CR 熱転ラベルロール紙(NPコート紙), 106 × 75mm, 2000枚巻,ミシン目有り, 3インチコア,
外巻き
R-WX110-600M-SR290 ワックスリボン, 110mm幅, 600m巻
R-WR110-600M-SR790
（在庫限り）		 ワックス/レジンリボン, 110mm幅, 600m巻
R-RS110-600M-SD100 レジンリボン, 110mm幅, 600m巻
※ ラベルロール紙、ワックスリボンの発注は10巻単位とさせていただきます。
※ カスタム仕様ラベルについては、弊社担当者までお問合せください。
