MHシリーズ 4インチ幅用紙組み込み用プリントモジュール

600dpi（MH640）高解像度モデルをラインアップ

用紙幅: 4インチ
感熱式/熱転写式

印字解像度：203dpi（MH240）/ 300dpi（MH340）/ 600dpi（MH640）

気軽にお問い合わせください

神戸 078-994-5333

（中部地方より西のお客様）
東京 03-5295-7250

（関東地方より東のお客様）

特長
仕様

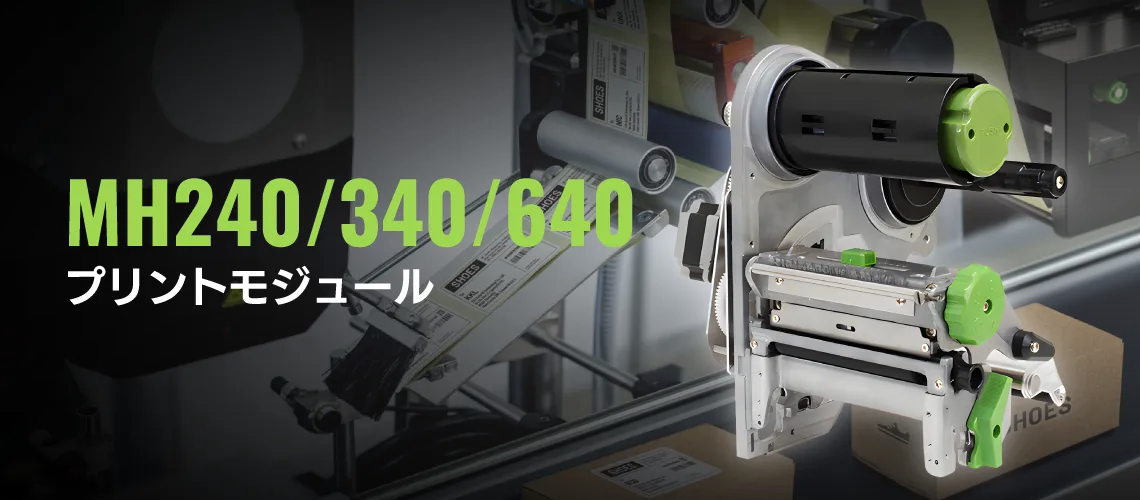

4インチ用紙幅組み込み用
高性能プリントモジュール

MHシリーズ・プリントモジュールは、産業用途の高速・高精度ラベル印刷に最適な高耐久モデルです。自動化ラインやラベル貼付装置内で安定稼働し、生産性向上に貢献します。

特長

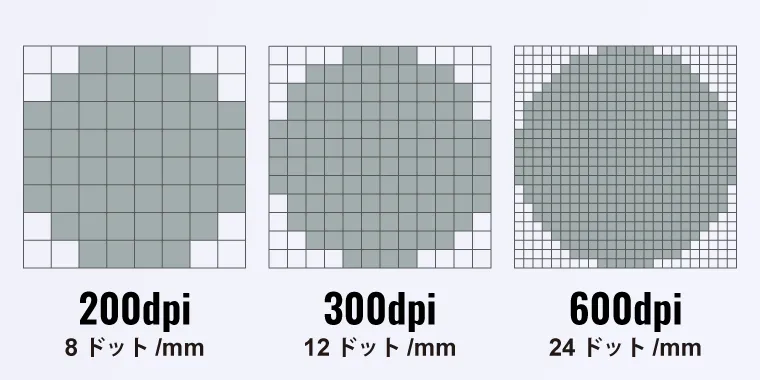

用途に応じて選べる印刷解像度

MHシリーズプリントモジュールは、業界標準の8ドット/mm（203dpi）で最大356mm/秒の高速印字を実現。さらに、小さな文字やバーコード、グラフィック印刷に適した12ドット/mm（300dpi）モデル、24ドット/mm（600dpi）モデルもラインアップしています。

充実した標準インターフェースとメモリ構成

512MBフラッシュメモリと256MB SDRAMを標準搭載したMHシリーズのプリントモジュールは、ラベル印刷に必要なデータ管理と高速処理を両立。さらに、USB、RS-232、Ethernet、パラレル、GPIO（オプション）などの多彩なインターフェースにより、生産ラインや物流システムへの組み込みにも最適です。

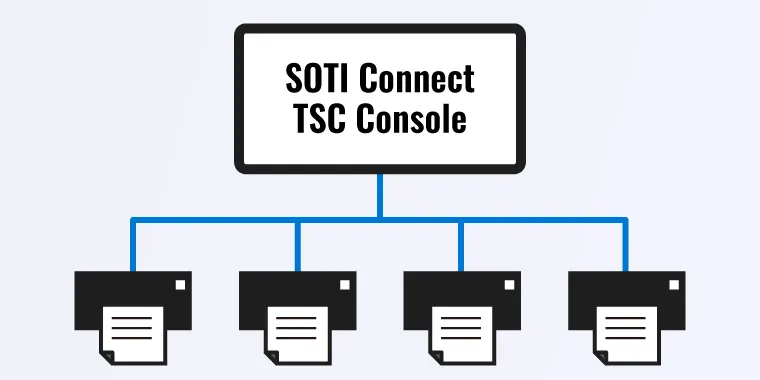

リモートプリンタ管理

SOTI Connectの中央ダッシュボードで一元監視ができ、TSC Consoleを使って展開・監視・トラブルシューティングまで効率的に行えます。

※	SOTI Connect：Webでプリンタ管理（MDM/EMM）するプラットフォーム
※	TSC Console：イントラネットでプリンタを設定・保守するための無償ツール

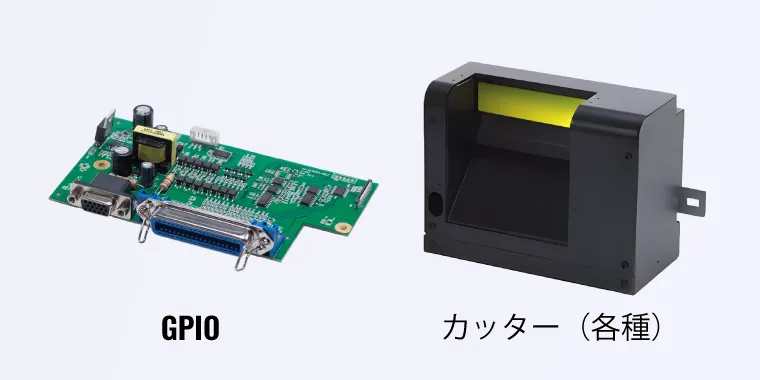

オプションで機能拡張

オプションとして、ピールオフキット（ライナー巻き取り付き）、GPIO、カッターを追加できます。小型ラベルのピールオフは最小0.5インチまで対応します。

仕様

本体仕様

arrow_left arrow_right

型式	MH240モジュール	MH340モジュール	MH640モジュール
解像度	203 dpi (8ドット/mm)	300 dpi (12ドット/mm)	600 dpi (24ドット/mm)
印字方式	感熱方式／熱転写方式
印字速度（Max）	356mm/秒	305mm/秒	152mm/秒
印字幅（Max）	104mm
機構	ダイキャストアルミニウム製
寸法	262(W) × 227(L) × 284(H)mm
重量	4.2kg
メモリ（RAM）	256MB SDRAM
メモリ（ROM）	512MB Flash memory
有線インターフェイス	・ RS-232（シリアル）・ USB 2.0 ・イーサネット（LAN 10/100 Mbps）・ GPIO（オプション：DB15F）・ USBホスト用
電力	入力: AC 100-240V, 2A, 50-60Hz 出力: 243W
RTC （Real time clock）	標準搭載
ブザー	標準搭載
GPIO（DB15）	オプション
ピールオフ	オプション
カッター	オプション
プリンタ管理	TSC Console SOTI Connect（要ライセンス）

arrow_left arrow_right

用紙・リボン仕様

arrow_left arrow_right

項目	仕様
対応用紙	連続紙（ロール紙）ダイカットラベル用紙ブラックマーク付用紙ファンフォールド用紙ノッチ付き用紙ケアラベル
用紙巻き方向	外巻き
用紙幅	20 ～ 114mm
用紙厚	標準：0.06 ～ 0.28mm
ラベル長	5mm（最小）
リボン幅	25.4 ～ 114.3mm
リボン容量	長さ：600m、最大外径：90mm、1インチコア（外巻き/内巻き対応）

arrow_left arrow_right

特長
仕様

保守・サポート・注意事項

保守・アフターサービス

長期保守契約やスポット保守、保証範囲はこちらから確認できます。
ユーザー過失・消耗部品は保証に含まれません。 保証範囲をご確認ください。（※）

詳細はこちら arrow_circle_right
充電池・充電の注意
（対象製品のみ）

充電池・充電については注意ページをご確認いただき、取り扱いは十分にご注意ください。

詳細はこちら arrow_circle_right
運用上の注意

ケーブル・コネクタ・筐体が破損した状態での充電を含む運用継続は危険ですので絶対に行わないでください。

※：プリンタ専用のWELCOM 5年安心保守プログラムは保証対象が異なりますのでご確認ください。

TSC プリントエンジン・モジュール比較表
主要仕様の比較

arrow_left arrow_right

モデル	PEX-2000 4インチモデル	PEX-2000 6インチモデル	TEモジュール 4インチモデル	MBモジュール 4インチモデル	MHモジュール 4インチモデル
タイプ	エンジン	エンジン	モジュール	モジュール	モジュール
印字方式	感熱式/熱転写式	感熱式/熱転写式	感熱式/熱転写式	感熱式/熱転写式	感熱式/熱転写式
印刷解像度	200～600dpi（モデルにより異なる）	200・300dpi（モデルにより異なる）	200・300dpi（モデルにより異なる）	200・300dpi（モデルにより異なる）	200～600dpi（モデルにより異なる）
印字速度（Max）	152～200mm/秒（モデルにより異なる）	305・356mm/秒（モデルにより異なる）	152.4・127mm/秒（モデルにより異なる）	304.8・228.6mm/秒（モデルにより異なる）	152～356mm/秒（モデルにより異なる）
印字幅（Max）	104mm	168mm	108・105.7mm（モデルにより異なる）	107・105.7mm（モデルにより異なる）	104mm
寸法（W×H×D）	245×300×390mm	245×300×450mm	196×145×161mm	241×190×168mm	262×284×227mm
重量	12.7kg	14.35kg	1.43kg	2.5kg	4.2kg
有線 I/F	RS-232C、USB、LAN、パラレル、GPIO(オプション)	RS-232C、USB、LAN、パラレル、GPIO(オプション)	RS-232C、USB、LAN	RS-232C、USB、LAN、GPIO(オプション)	RS-232C、USB、LAN、パラレル、GPIO(オプション)
無線 I/F	Wi-Fi（オプション） Bluetooth（オプション）	Wi-Fi（オプション） Bluetooth（オプション）	－	－	－
プリンタ言語	TSPL-EZD TSPL-EZS（オプション）	TSPL-EZD TSPL-EZS（オプション）	－	－	－
RFID （UHF帯）	○（オプション）	○（オプション）	－	－	－
対応用紙	連続紙（ロール紙）、ダイカットラベル用紙、ブラックマーク付用紙、ファンフォールド用紙、ノッチ付き用紙	連続紙（ロール紙）、ダイカットラベル用紙、ブラックマーク付用紙、ファンフォールド用紙、ノッチ付き用紙	連続紙（ロール紙）、ダイカットラベル用紙、ブラックマーク付用紙、ファンフォールド用紙、ノッチ付き用紙	連続紙（ロール紙）、ダイカットラベル用紙、ブラックマーク付用紙、ファンフォールド用紙、ノッチ付き用紙	連続紙（ロール紙）、ダイカットラベル用紙、ブラックマーク付用紙、ファンフォールド用紙、ノッチ付き用紙、ケアラベル
巻方向（ロール紙）	外巻き	外巻き	外巻き	外巻き	外巻き
用紙幅	16～118mm	50.8～180mm	20～112mm	20～120mm	20～114mm
用紙厚	0.076～0.305mm（RFIDタグは別途対応が必要）	0.076～0.305mm（RFIDタグは別途対応が必要）	0.06～0.19mm	0.06～0.28mm	0.06～0.28mm
リボン	長さ：600m、幅：114.3mm、最大外径：90mm、コア：1インチ、外巻き/内巻き対応	長さ：600m、幅：180mm、最大外径：90mm、コア：1インチ、外巻き/内巻き対応	長さ：300m、幅：40～110mm、最大外径：67mm、コア：1インチ、外巻き（0.5インチコアも対応）	長さ：450m、幅：40～110mm、最大外径：81.3mm、コア：1インチ、外巻き/内巻き対応	長さ：600m、幅：24.4～114.3mm、最大外径：90mm、コア：1インチ、外巻き/内巻き対応
