PEX-2000シリーズ PEX-2260/2360 6インチ幅用紙 プリントエンジン
180mmまでの幅広用紙に対応
案件対応
- 用紙幅: 6インチ
- 感熱式/熱転写式
- 印刷解像度：300dpi/200dpi
- 印字解像度：203dpi（PEX-2260）/ 300dpi（PEX-2360）
- 特長
- 仕様

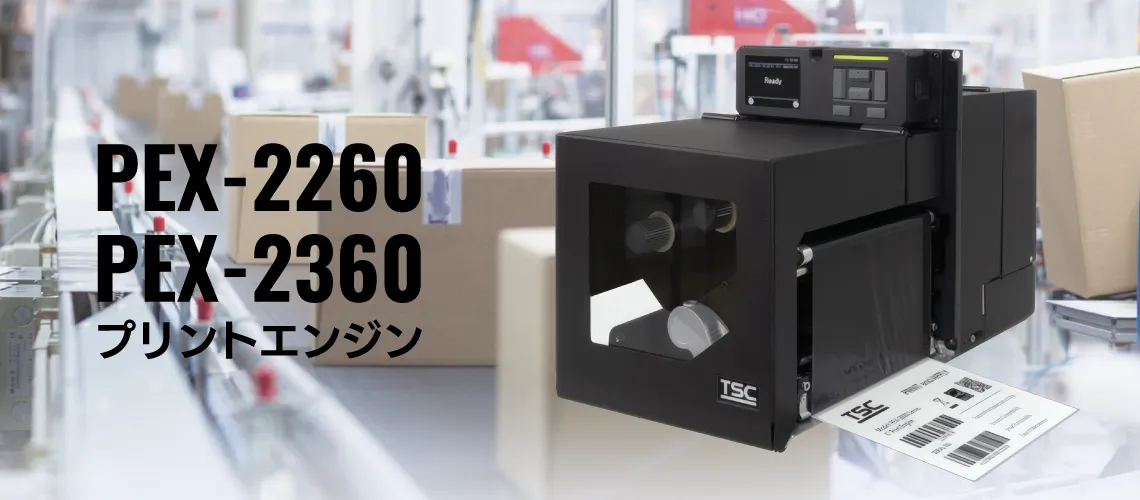

6インチ用紙幅 組み込み用
高性能プリントエンジン
6インチPEX-2000は、ラベル自動貼付装置（ラベルアプリケーター）に簡単に組み込める高性能プリントエンジンで、高速・高精度なラベル印字を実現します。 DB15／DB25インターフェイスや主要プリンタ言語に対応しており、既存システムやテンプレートをそのまま活用できます。 24時間稼働に耐える信頼性と省スペース設計、さらにTSC ConsoleやSOTI Connectによるリモート管理で、運用効率と保守性を大幅に向上させます。
特長

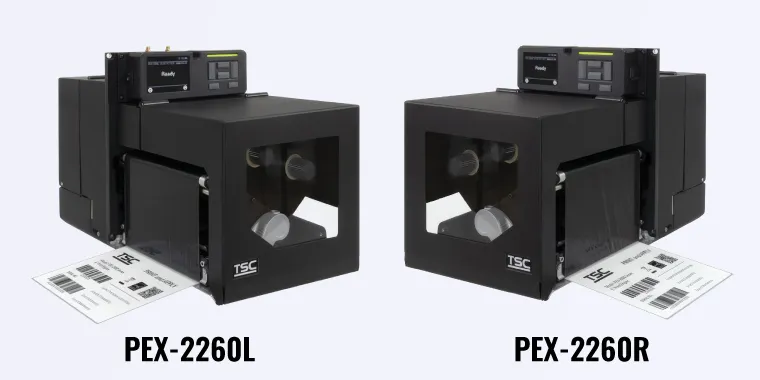

用紙排出方向の異なるモデルをラインナップ
コンパクト設計に加え、排出方向のバリエーションを揃え、ラベル自動貼付装置への組み込みに柔軟に対応します。
主要プリンタとの高い互換性
DB15／DB25 インターフェースや GPIO エミュレーションに対応し、主要プリンタ言語のサポートとファームウェアのカスタマイズ性を備えた、高い拡張性と互換性を持つ業務用デバイスです。

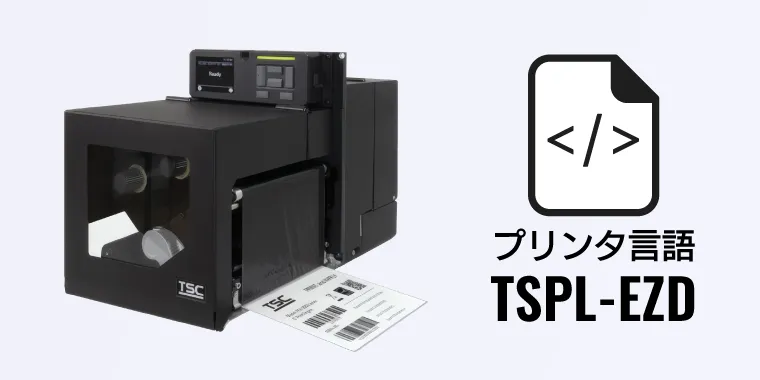

主要プリンタ言語をサポート
主要プリンタ言語と互換性のあるTSPL‑EZD（EPL／ZPL／ZPL II／DPL互換）に対応し、カスタマイズ可能なファームウェアにより既存のテンプレートコマンドや印字ファイルをそのまま利用できます。

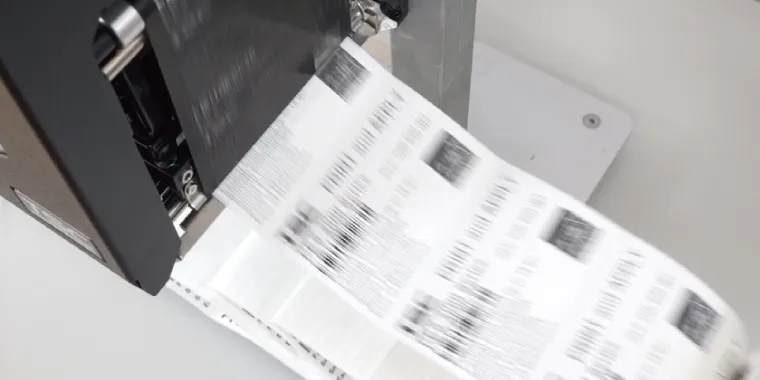

高性能・高信頼を両立
−18～−3°の角度で安定動作する金属製の可変式ピールオフ機構を採用。事前印刷（印刷済み）ラベルに適したトップブラックマークセンサーと、高耐久サーマルプリントヘッド（TPH）を搭載した、高性能・高信頼の業務用ラベルプリントエンジンです。

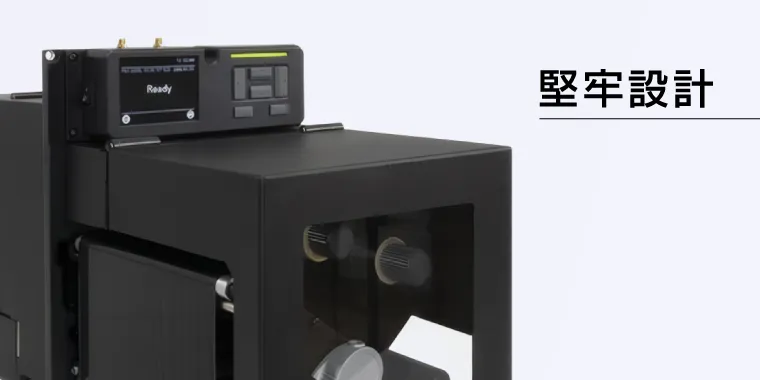

安定稼働を支える高い耐久性
堅牢な金属シャーシを採用することで過酷な環境下でも高い耐久性を発揮し、MTBF（平均故障間隔）最大22,000時間の高信頼設計により長時間の安定稼働を実現、マグネットロック付きメディアドアで確実な密閉性と安全性を確保した業務用向け高耐久プリントエンジンです。

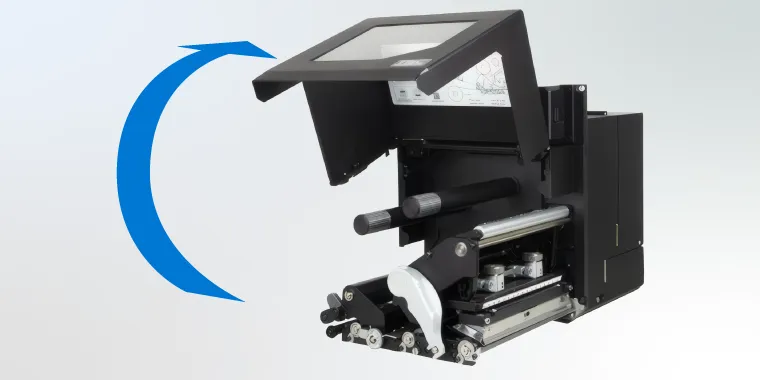

セットアップも保守もスムーズに行える優れた操作性
メディアセンサは、キャリブレーション時の調整や清掃といったメンテナンス性にも配慮した設計です。さらに、広いメディア取り扱いスペースを確保することで、セッティング作業を効率的に行えます。
また、ワンプッシュのクイックリリース設計により、プリントヘッドの取り外し・交換をスムーズに行えます。機器取り付け後でも、リアシャーシは2ステップで簡単に持ち上げて引き出すことができ、修理や部品交換の際に追加スペースを必要としません。作業現場の省スペース化に貢献します。

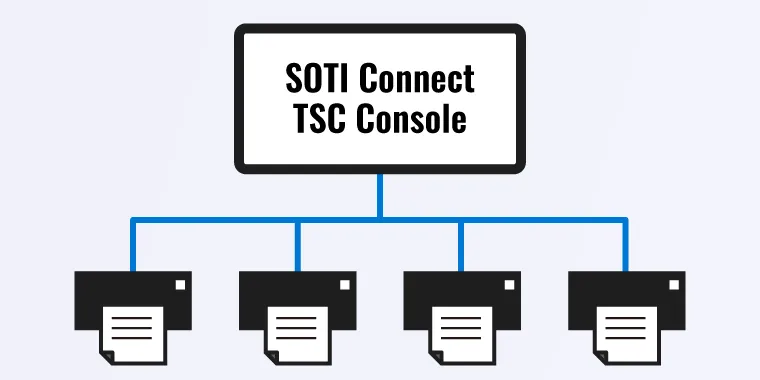

リモートプリンタ管理
SOTI Connectの中央ダッシュボードで一元監視ができ、TSC Consoleを使って展開・監視・トラブルシューティングまで効率的に行えます。
| ※ | SOTI Connect：Webでプリンタ管理（MDM/EMM）するプラットフォーム |
| ※ | TSC Console：イントラネットでプリンタを設定・保守するための無償ツール |

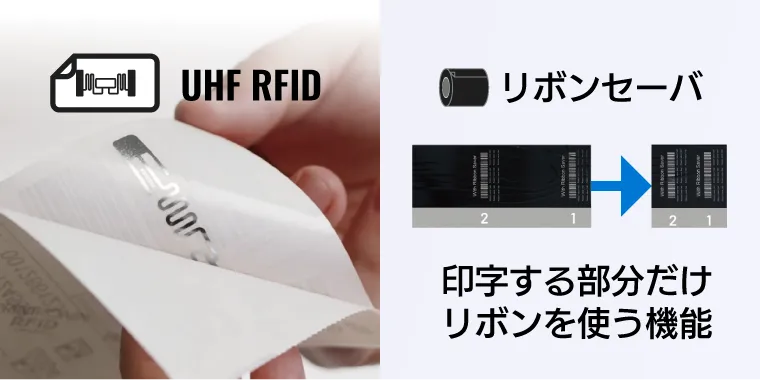

オプションで機能拡張
UHF RFID対応（オプション）が可能なうえ、環境負荷を低減する耐久性の高い特許取得済みリボンセーバ（オプション）を備え、業務効率とサステナビリティを両立する高機能業務用プリンタです。
仕様
本体仕様
arrow_left arrow_right
| 型式 | PEX-2260L/R
|
PEX-2360L/R
|
|---|---|---|
| 解像度 | 203 dpi (8ドット/mm) | 300 dpi (12ドット/mm) |
| 印字方式 | 感熱方式／熱転写方式 | |
| 印字速度（Max） | 356mm/秒 | 305mm/秒 |
| 印字幅（Max） | 168mm | |
| 印字長（Max） | 14,732mm | 6,604mm |
| 筐体 | ダイキャストベースの印字機構 | |
| 寸法 | 245(W) × 300(H) × 450(D)mm | |
| 重量 | 14.35kg | |
| プロセッサ | 32ビット RISC high performance processor (BGA 536Mhz) | |
| メモリ（RAM） | 512MB DDR2 RAM memory |
|
| メモリ（ROM） | 512MB Flash memory |
|
| 拡張メモリ | microSD（最大32GB）/ USBメモリ（FAT32） | |
| インターフェイス (有線) |
・ RS-232（シリアル） ・ USB 2.0 ・ イーサネット（LAN 10/100 Mbps） ・ USBホスト ×2（前面・背面）USBストレージデバイス接続用 ・ GPIO（DB15F）＋ セントロニクス（パラレルポート） ・ GPIO（オプション、DB25F） |
|
| インターフェイス (無線) |
Wi-Fi（オプション） Bluetooth（オプション） |
|
| 電力 | 自動検知電源 (20% print ratio) 入力: AC 100-240V, 4-2A, 50-60Hz 出力: DC 5V, 5A; DC 24V, 7A; DC 36V, 1.4A; 合計 243W |
|
| ディスプレイ | 3.5インチ IPS QVGA カラーディスプレイ 多言語選択可能 ステータスインジケーター ×1 |
|
| 操作ボタン | メニュー、ポーズ／フィード、上、下、左、右 | |
| センサ | ・ギャップ透過センサ（位置調整 1～98mm） ・ブラックマーク反射センサ（上下面切替、位置調整 5～92mm） ・リボンエンドセンサ（透過型） ・リボンエンコーダーセンサ ・ヘッドオープンセンサ ・メディアカバーオープンセンサ ・ラベルホルダーカバーオープンセンサ |
|
| 内蔵フォント | ・ 英数字ビットマップフォント：8種類 ・ Monotype Imaging® CG Triumvirate Bold Condensed スケーラブルフォント：1種類 ・ Monotype TrueType フォントエンジン内蔵 |
|
| 印字コード （バーコード） |
Code 11、Code 39、Code 49、Code 93、Code128UCC、Code128 subsets A.B.C、Codabar、Standard 2 of 5、Industrial 2 of 5、Interleave 2 of 5、EAN-8、EAN-13、EAN-14、EAN-128、ITF14、UPC-A、UPC-E、EAN and UPC 2(5) digits add-on、MSI、PLESSEY、PLANET、POSTNET、RSS-Stacked、GS1 DataBar、China Post、Telepen、LOGMARS | |
| 印字コード 2次元コード |
PDF-417、Micro PDF 417、Maxicode、DataMatrix、QR code、Aztec、TLC 39、RSS | |
| 回転角度 フォント・コード |
0°、90°、180°、270° | |
| プリンタ言語 | TSPL‑EZD（EPL／ZPL／ZPL II／DPL 互換） TSPL‑EZS（オプション、EPL／ZPL／ZPL II／SBPL 互換） |
|
| RFID(オプション) | ・ 対応タグ：RAIN UHF パッシブ（GS1 EPC Gen2 v2／ISO 18000‑63） ・ 固定位置アンテナ ・ 最小ラベル／タグ間ピッチ：15.9mm |
|
| RTC、ブザー | 標準搭載 | |
| リボンセーバー | オプション | |
| 温度 |
|
|
| 湿度 |
|
|
| 安全規格 | BSMI、CB、CCC、CE Class A、UKCA、RCM Class A、EAC、IC、FCC Class A、BIS、KC、cTUVus | |
| プリンタ管理 |
|
|
arrow_left arrow_right
用紙・リボン仕様
arrow_left arrow_right
| 項目 | 仕様
|
|---|---|
| 対応用紙 |
|
| 巻き方向 （ロール紙） |
外巻き |
| 用紙幅 | 50.8 ～ 180mm |
| 用紙厚 | 標準：0.076 ～ 0.305mm RFID タグ：0.076 ～ 1.2mm（前方ギャップセンサー壁を持ち上げて対応） リボンセーバーモード：0.076 ～ 0.305mm |
| ラベル長 （ピールオフモード） |
標準：25.4 ～ 152mm |
| リボン | 長さ：600m 幅：180mm 最大外径：90mm 1インチコア （外巻き／内巻き共に対応） |
arrow_left arrow_right
- 特長
- 仕様
保守・サポート・注意事項
-
保守・アフターサービス
長期保守契約やスポット保守、保証範囲はこちらから確認できます。
ユーザー過失・消耗部品は保証に含まれません。 保証範囲をご確認ください。（※）詳細はこちら arrow_circle_right -
充電池・充電の注意
（対象製品のみ）充電池・充電については注意ページをご確認いただき、取り扱いは十分にご注意ください。
詳細はこちら arrow_circle_right -
運用上の注意
ケーブル・コネクタ・筐体が破損した状態での充電を含む運用継続は危険ですので絶対に行わないでください。
※：プリンタ専用のWELCOM 5年安心保守プログラムは保証対象が異なりますのでご確認ください。
TSC プリントエンジン・モジュール 比較表
主要仕様の比較
arrow_left
arrow_right
| モデル |
PEX-2000
4インチモデル |
PEX-2000
6インチモデル |
TEモジュール
4インチモデル |
MBモジュール
4インチモデル |
MHモジュール
4インチモデル |
|---|---|---|---|---|---|
| タイプ | エンジン | エンジン | モジュール | モジュール | モジュール |
| 印字方式 | 感熱式/熱転写式 | 感熱式/熱転写式 | 感熱式/熱転写式 | 感熱式/熱転写式 | 感熱式/熱転写式 |
| 印刷解像度 | 200～600dpi（モデルにより異なる） | 200・300dpi（モデルにより異なる） | 200・300dpi（モデルにより異なる） | 200・300dpi（モデルにより異なる） | 200～600dpi（モデルにより異なる） |
| 印字速度（Max） | 152～200mm/秒（モデルにより異なる） | 305・356mm/秒（モデルにより異なる） | 152.4・127mm/秒（モデルにより異なる） | 304.8・228.6mm/秒（モデルにより異なる） | 152～356mm/秒（モデルにより異なる） |
| 印字幅（Max） | 104mm | 168mm | 108・105.7mm（モデルにより異なる） | 107・105.7mm（モデルにより異なる） | 104mm |
| 寸法 （W×H×D） |
245×300×390mm | 245×300×450mm | 196×145×161mm | 241×190×168mm | 262×284×227mm |
| 重量 | 12.7kg | 14.35kg | 1.43kg | 2.5kg | 4.2kg |
| 有線 I/F | RS-232C、USB、LAN、パラレル、GPIO(オプション) | RS-232C、USB、LAN、パラレル、GPIO(オプション) | RS-232C、USB、LAN | RS-232C、USB、LAN、GPIO(オプション) | RS-232C、USB、LAN、パラレル、GPIO(オプション) |
| 無線 I/F | Wi-Fi（オプション） Bluetooth（オプション） |
Wi-Fi（オプション） Bluetooth（オプション） |
－ | － | － |
| プリンタ言語 | TSPL-EZD TSPL-EZS（オプション） |
TSPL-EZD TSPL-EZS（オプション） |
－ | － | － |
| RFID （UHF帯） |
○（オプション） | ○（オプション） | － | － | － |
| 対応用紙 | 連続紙（ロール紙）、ダイカットラベル用紙、ブラックマーク付用紙、ファンフォールド用紙、ノッチ付き用紙 | 連続紙（ロール紙）、ダイカットラベル用紙、ブラックマーク付用紙、ファンフォールド用紙、ノッチ付き用紙 | 連続紙（ロール紙）、ダイカットラベル用紙、ブラックマーク付用紙、ファンフォールド用紙、ノッチ付き用紙 | 連続紙（ロール紙）、ダイカットラベル用紙、ブラックマーク付用紙、ファンフォールド用紙、ノッチ付き用紙 | 連続紙（ロール紙）、ダイカットラベル用紙、ブラックマーク付用紙、ファンフォールド用紙、ノッチ付き用紙、ケアラベル |
| 巻方向（ロール紙） | 外巻き | 外巻き | 外巻き | 外巻き | 外巻き |
| 用紙幅 | 16～118mm | 50.8～180mm | 20～112mm | 20～120mm | 20～114mm |
| 用紙厚 | 0.076～0.305mm（RFIDタグは別途対応が必要） | 0.076～0.305mm（RFIDタグは別途対応が必要） | 0.06～0.19mm | 0.06～0.28mm | 0.06～0.28mm |
| リボン | 長さ：600m、幅：114.3mm、最大外径：90mm、コア：1インチ、外巻き/内巻き対応 | 長さ：600m、幅：180mm、最大外径：90mm、コア：1インチ、外巻き/内巻き対応 | 長さ：300m、幅：40～110mm、最大外径：67mm、コア：1インチ、外巻き（0.5インチコアも対応） | 長さ：450m、幅：40～110mm、最大外径：81.3mm、コア：1インチ、外巻き/内巻き対応 | 長さ：600m、幅：24.4～114.3mm、最大外径：90mm、コア：1インチ、外巻き/内巻き対応 |
arrow_left
arrow_right
| ※ | 比較表は主要仕様のみを掲載しています。詳細は各製品ページの仕様表をご確認ください。 |
※ 改良のため、予告なく外観・仕様を変更する場合があります。
