TEシリーズ 4インチ幅用紙 プリントモジュール
ABS樹脂筐体 ヘッドオープン機構付き
案件対応
- 用紙幅: 4インチ
- 感熱式/熱転写式
- 印字解像度：203dpi（TE210）/ 300dpi（TE310）
- 特長
- 仕様

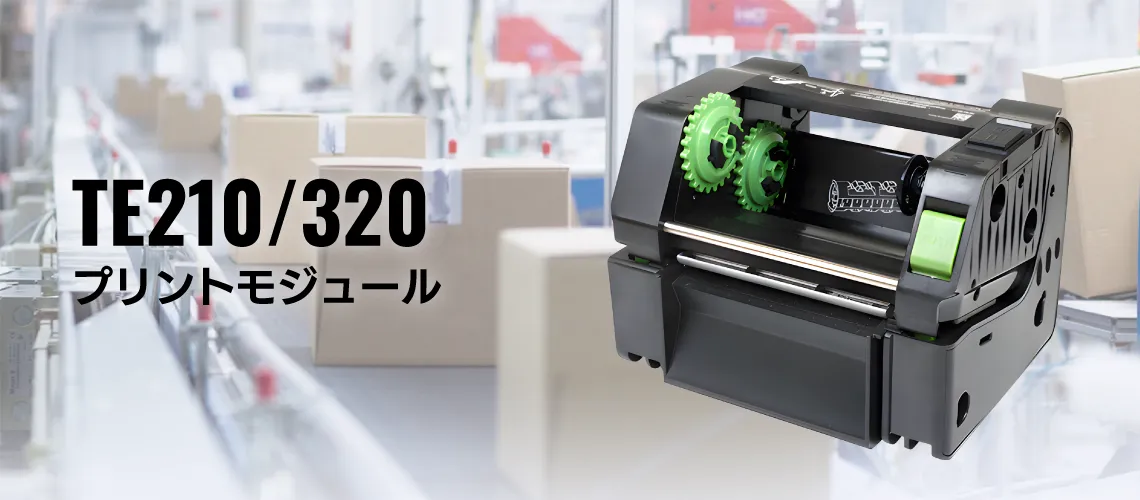

4インチ用紙幅 組み込み用
高性能プリントモジュール
TEシリーズのプリントモジュールは、組み込み用途に適した設計と柔軟なカスタマイズ性を備えています。 キオスクやオンデマンド印刷など、さまざまなアプリケーションで扱いやすさと安定した印刷性能を提供します。
特長

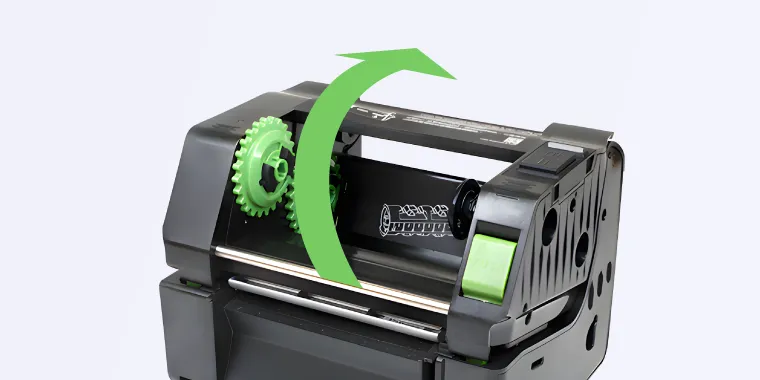

使いやすいプリントモジュール
TEシリーズのプリントモジュールは、ヘッド部を上部へ大きく開口できる構造を採用。 プリントヘッド、用紙（メディア）、リボンのセットや交換がしやすく、セットアップ・日常業務がスムーズに行えます。

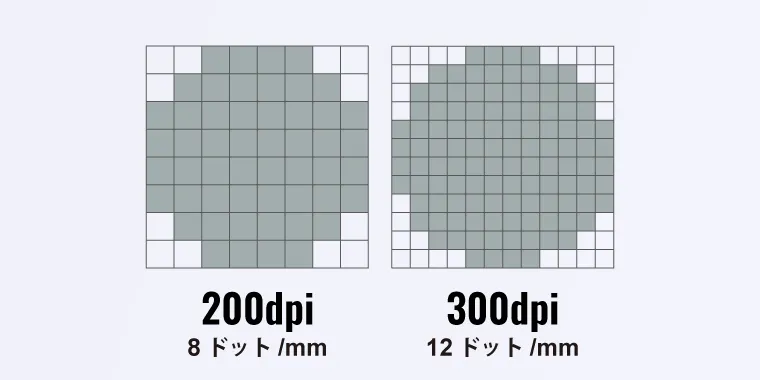

用途に応じて選べる解像度
TEシリーズプリントモジュールは、業界標準の8ドット/mm（203dpi）で最大152mm/秒の高速印字を実現。 さらに、小さな文字やバーコード、グラフィック印刷に適した12ドット/mm（300dpi）モデルもラインアップしています。

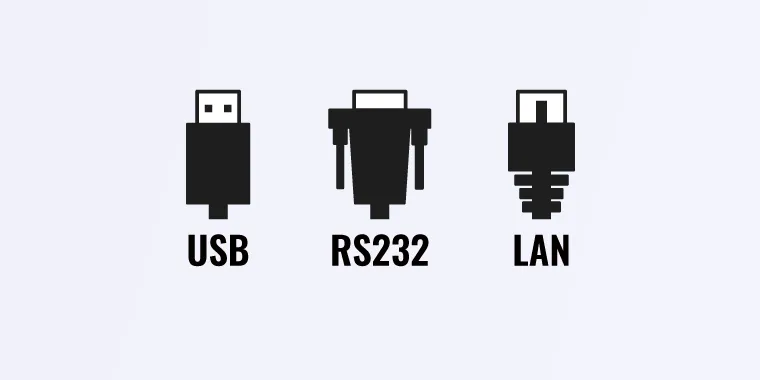

充実した標準インターフェースとメモリ構成
128MBフラッシュメモリと64MB SDRAMを標準搭載したTEシリーズのプリントモジュールは、 ラベル印刷に必要なデータ管理と高速処理を両立。 さらに、USB、RS-232、Ethernetなどの多彩なインターフェースにより、生産ラインや物流システムへの組み込みにも最適です。
衝撃・耐久性に強い筐体
ABS樹脂製の外装を採用したTEシリーズのプリントモジュールは、衝撃に強く耐久性に優れた設計。 製造現場、倉庫、物流センターなどのタフな使用環境でも安心して使用できます。

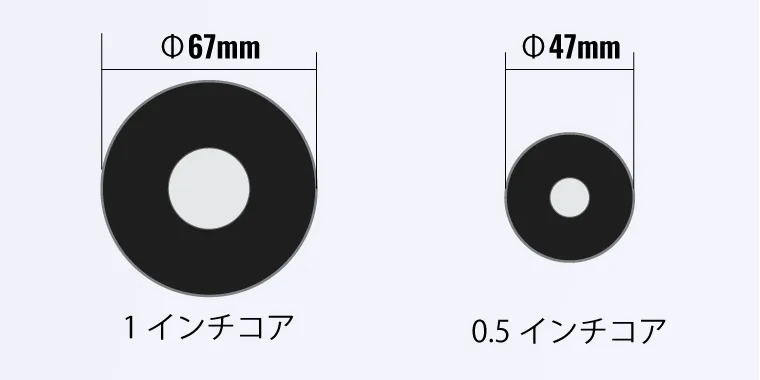

2タイプの容量のリボンに対応
TEシリーズのプリントモジュールは、0.5インチコアの小巻リボン（110m）および1インチコアの大巻リボン（300m）の両方に対応。 リボンサイズを選ばず使用できるため、サプライ調達の自由度向上とコスト削減を実現。資材を有効活用できます。

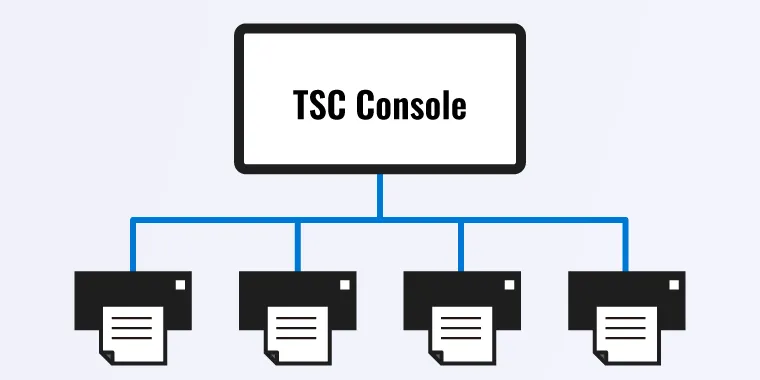

プリンタ管理
TSC Consoleを使って展開・監視・トラブルシューティングまで効率的に行えます。
| ※ | TSC Console：イントラネットでプリンタを設定・保守するための無償ツール |
仕様
本体仕様
arrow_left arrow_right
| 型式 | TE210モジュール
|
TE310モジュール
|
|---|---|---|
| 解像度 | 203 dpi (8ドット/mm) | 300 dpi (12ドット/mm) |
| 印字方式 | 感熱方式／熱転写方式 | |
| 印字速度（Max） | 152.4mm/秒 | 127mm/秒 |
| 印字幅（Max） | 108mm | 105.7mm |
| 筐体 | プラスチック（ABS樹脂） | |
| 寸法 | 196(W) × 161(L) × 145(H)mm | |
| 重量 | 1.43kg | |
| プロセッサ | － | |
| メモリ（RAM） | 64MB SDRAM |
|
| メモリ（ROM） | 128MB Flash memory |
|
| インターフェイス | ・ RS-232（シリアル） ・ USB 2.0 ・ イーサネット（LAN 10/100 Mbps） ・ USBホスト用 |
|
| 電力 |
入力: AC 100-240V, 2.5A, 50-60Hz 出力: DC 24V, 2.5A, 60W |
|
| 表示部 | LEDインディケータ | |
| 操作部 | ボタン | |
| RTC（Real time clock） | オプション | |
| ブザー | 標準搭載 | |
| ピールオフ | オプション | |
| ギロチンカッター | オプション | |
| 外部ロールマウント | オプション 用紙径 214mm、コア径 76.2 mm（3インチ） |
|
| プリンタ管理 |
|
|
arrow_left arrow_right
用紙・リボン仕様
arrow_left arrow_right
| 項目 | 仕様
|
|---|---|
| 対応用紙 |
|
| 巻き方向 （ロール紙） |
外巻き |
| 用紙幅 | 20 ～ 112mm |
| 用紙厚 | 0.06 ～ 0.19mm |
| ラベル長 | 5mm（最小） |
| リボン幅 | 40 ～ 110mm |
| リボン容量 |
|
arrow_left arrow_right
- 特長
- 仕様
保守・サポート・注意事項
-
保守・アフターサービス
長期保守契約やスポット保守、保証範囲はこちらから確認できます。
ユーザー過失・消耗部品は保証に含まれません。 保証範囲をご確認ください。（※）詳細はこちら arrow_circle_right -
充電池・充電の注意
（対象製品のみ）充電池・充電については注意ページをご確認いただき、取り扱いは十分にご注意ください。
詳細はこちら arrow_circle_right 運用上の注意
ケーブル・コネクタ・筐体が破損した状態での充電を含む運用継続は危険ですので絶対に行わないでください。
※：プリンタ専用のWELCOM 5年安心保守プログラムは保証対象が異なりますのでご確認ください。
TSC プリントエンジン・モジュール 比較表
主要仕様の比較
arrow_left
arrow_right
| モデル |
PEX-2000
4インチモデル |
PEX-2000
6インチモデル |
TEモジュール
4インチモデル |
MBモジュール
4インチモデル |
MHモジュール
4インチモデル |
|---|---|---|---|---|---|
| タイプ | エンジン | エンジン | モジュール | モジュール | モジュール |
| 印字方式 | 感熱式/熱転写式 | 感熱式/熱転写式 | 感熱式/熱転写式 | 感熱式/熱転写式 | 感熱式/熱転写式 |
| 印刷解像度 | 200～600dpi（モデルにより異なる） | 200・300dpi（モデルにより異なる） | 200・300dpi（モデルにより異なる） | 200・300dpi（モデルにより異なる） | 200～600dpi（モデルにより異なる） |
| 印字速度（Max） | 152～200mm/秒（モデルにより異なる） | 305・356mm/秒（モデルにより異なる） | 152.4・127mm/秒（モデルにより異なる） | 304.8・228.6mm/秒（モデルにより異なる） | 152～356mm/秒（モデルにより異なる） |
| 印字幅（Max） | 104mm | 168mm | 108・105.7mm（モデルにより異なる） | 107・105.7mm（モデルにより異なる） | 104mm |
| 寸法 （W×H×D） |
245×300×390mm | 245×300×450mm | 196×145×161mm | 241×190×168mm | 262×284×227mm |
| 重量 | 12.7kg | 14.35kg | 1.43kg | 2.5kg | 4.2kg |
| 有線 I/F | RS-232C、USB、LAN、パラレル、GPIO(オプション) | RS-232C、USB、LAN、パラレル、GPIO(オプション) | RS-232C、USB、LAN | RS-232C、USB、LAN、GPIO(オプション) | RS-232C、USB、LAN、パラレル、GPIO(オプション) |
| 無線 I/F | Wi-Fi（オプション） Bluetooth（オプション） |
Wi-Fi（オプション） Bluetooth（オプション） |
－ | － | － |
| プリンタ言語 | TSPL-EZD TSPL-EZS（オプション） |
TSPL-EZD TSPL-EZS（オプション） |
－ | － | － |
| RFID （UHF帯） |
○（オプション） | ○（オプション） | － | － | － |
| 対応用紙 | 連続紙（ロール紙）、ダイカットラベル用紙、ブラックマーク付用紙、ファンフォールド用紙、ノッチ付き用紙 | 連続紙（ロール紙）、ダイカットラベル用紙、ブラックマーク付用紙、ファンフォールド用紙、ノッチ付き用紙 | 連続紙（ロール紙）、ダイカットラベル用紙、ブラックマーク付用紙、ファンフォールド用紙、ノッチ付き用紙 | 連続紙（ロール紙）、ダイカットラベル用紙、ブラックマーク付用紙、ファンフォールド用紙、ノッチ付き用紙 | 連続紙（ロール紙）、ダイカットラベル用紙、ブラックマーク付用紙、ファンフォールド用紙、ノッチ付き用紙、ケアラベル |
| 巻方向（ロール紙） | 外巻き | 外巻き | 外巻き | 外巻き | 外巻き |
| 用紙幅 | 16～118mm | 50.8～180mm | 20～112mm | 20～120mm | 20～114mm |
| 用紙厚 | 0.076～0.305mm（RFIDタグは別途対応が必要） | 0.076～0.305mm（RFIDタグは別途対応が必要） | 0.06～0.19mm | 0.06～0.28mm | 0.06～0.28mm |
| リボン | 長さ：600m、幅：114.3mm、最大外径：90mm、コア：1インチ、外巻き/内巻き対応 | 長さ：600m、幅：180mm、最大外径：90mm、コア：1インチ、外巻き/内巻き対応 | 長さ：300m、幅：40～110mm、最大外径：67mm、コア：1インチ、外巻き（0.5インチコアも対応） | 長さ：450m、幅：40～110mm、最大外径：81.3mm、コア：1インチ、外巻き/内巻き対応 | 長さ：600m、幅：24.4～114.3mm、最大外径：90mm、コア：1インチ、外巻き/内巻き対応 |
arrow_left
arrow_right
| ※ | 比較表は主要仕様のみを掲載しています。詳細は各製品ページの仕様表をご確認ください。 |
※ 改良のため、予告なく外観・仕様を変更する場合があります。
※ 各製品名・社名は該当各社の商標又は登録商標です。［ 商標について ］も参照ください。
