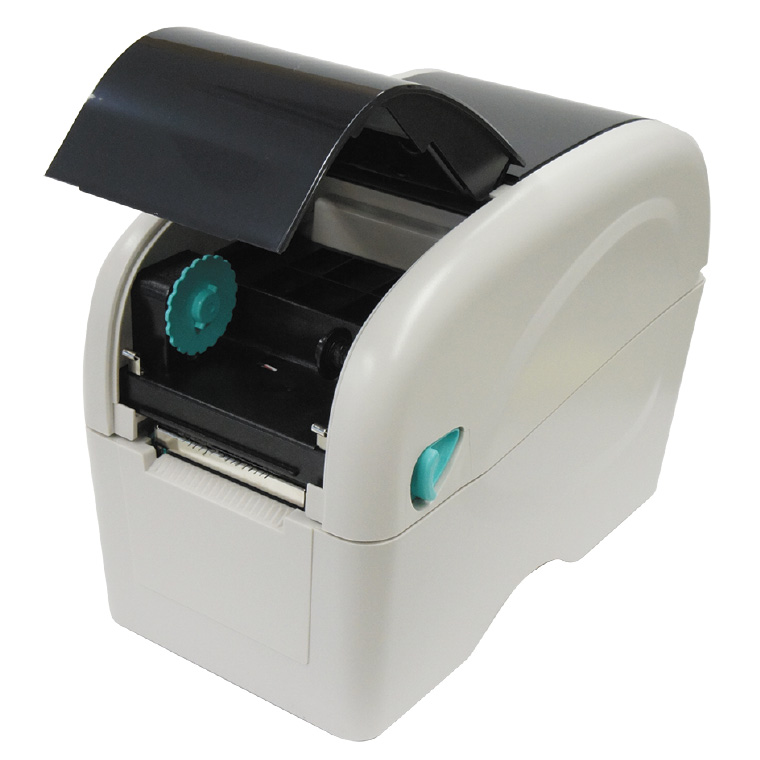

TTP-225/TTP-323 コンパクトラベルプリンタ

TTP-225/TTP-324 コンパクトラベルプリンタ
TSC プリンタ製品リスト
TTP-225/323
コンパクトラベルプリンタ
カタログ DL
オープン価格
用紙幅2インチ熱転写リボン印刷バーコード・QRコード発行バーコード・QRコード発行ラベル発行2年保証国際エネルギースタープログラム登録製品

ラインナップ

 TDP-225/TDP-324 感熱式プリンタ
プリンタ用紙の種類 インクリボンの種類
  • 特長
  • 仕様
  • メンテ動画
  • 型番
  • ダウンロード
特長

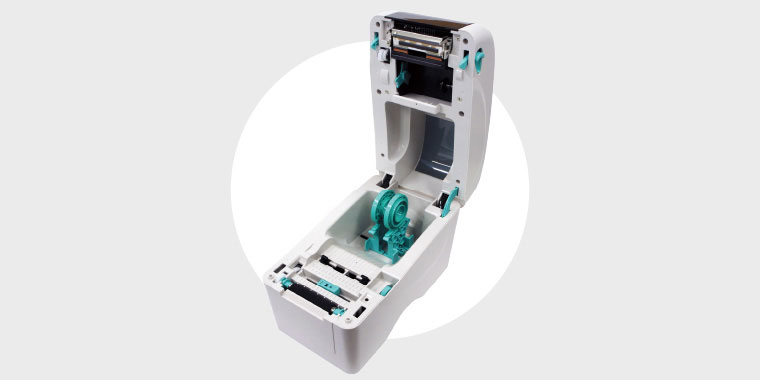

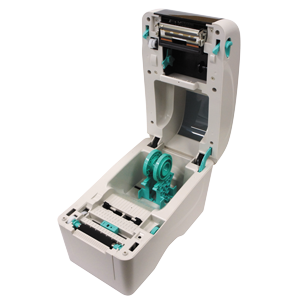

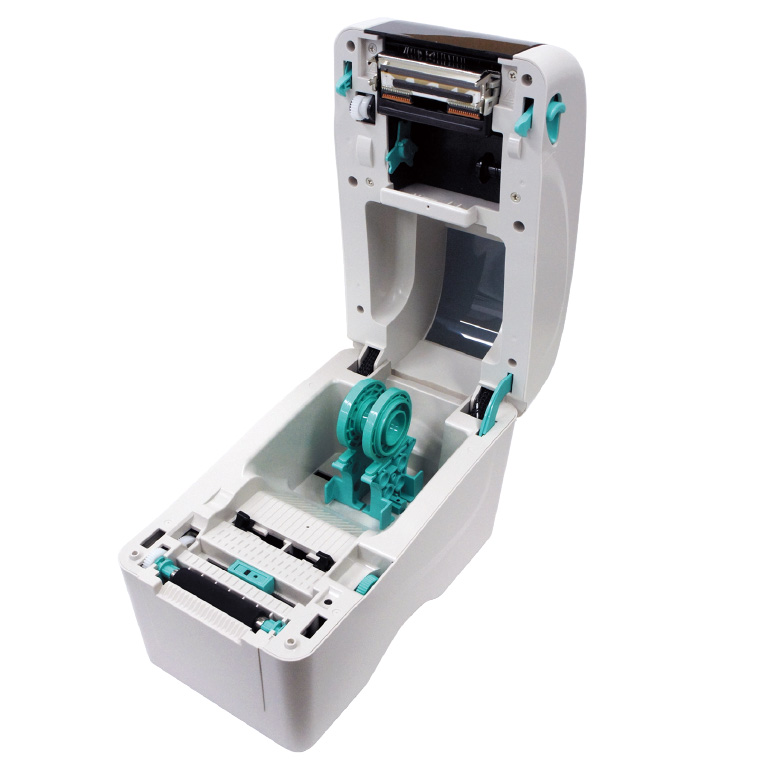

  • 用紙交換が簡単なオープントップ設計

    TDP-225/TDP-324 オープントップ設計

    大きく開くオープントップ設計で用紙や部品の交換もらくらく

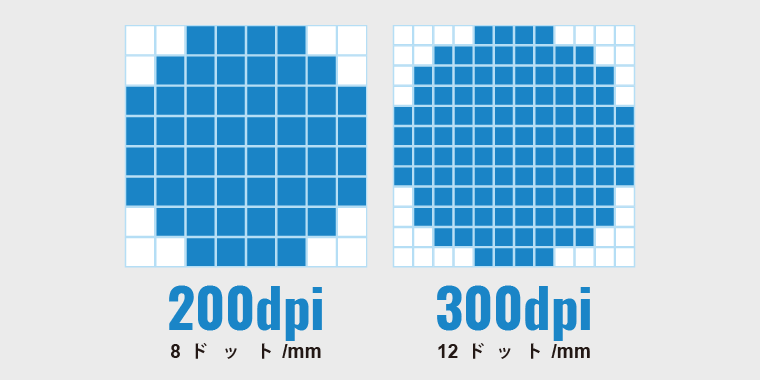

  • 高解像度印刷

    203dpi（TTP-225）
    300dpi（TTP-323）

  • デュアルインターフェイス

    シリアル(RS-232C）& USB
    またはLAN& USBに対応

  • 簡単にメモリを増設

    microSDカードを使って、フラッシュメモリを拡張可能（最大4GBまで）

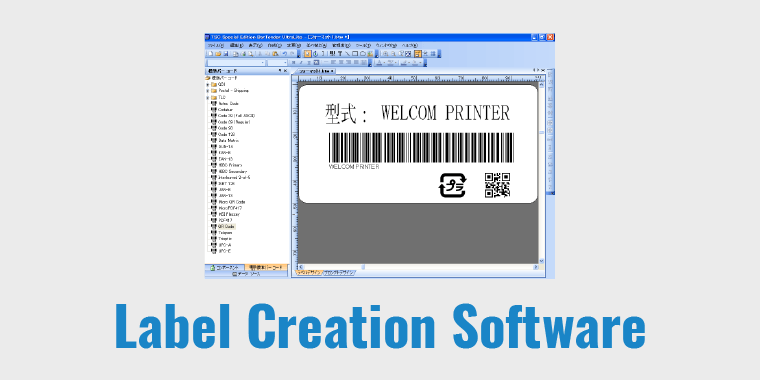

  • 簡易ラベル作成ソフト付属

    Windows版のラベル作成ソフトが付属
    オンライン印刷はもちろん、デザインしたラベルをプリントフォームとしてプリンタにダウンロードすることも可能

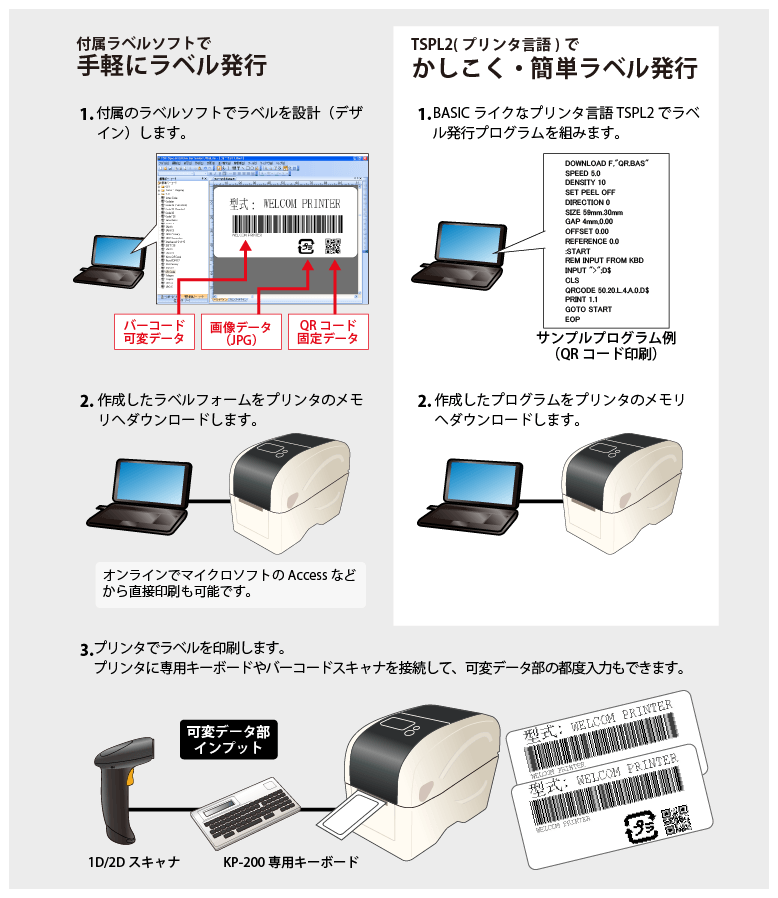

かしこく、便利なラベル印刷




プリンタのメモリに付属のラベルデザインソフトで作成したラベルフォームや、BASICライクなプリンタ言語TSPL2で作成したプログラムをプリンタにダウンロードしておけば、バーコードスキャナやKP-200キーボード（オプション）で可変データ部を都度入力できるので、フレキシブルなラベル発行が可能です。

▲ Up
仕様

対応バーコード

一次元コード（バーコード）
コード 39, コード 93, コード 128UCC, コード 128 subsets A, B, C, コーダバー, インターリーブド 2 of 5, EAN-8, EAN- 13, EAN-128, UPC-A, UPC-E, EAN and UPC 2 (5) digits add-on, MSI, PLESSEY, POSTNET, China POST, GS1 DataBar, コード 11
二次元コード
PDF-417, Maxiコード, DataMatrix, QRコード, Aztec
仕様 TTP-225 TTP-323
解像度 8ドット/mm（203 dpi） 12ドット/mm（300 dpi）
印刷方式 熱転写式＆感熱式
最大印字速度 127mm/秒（5インチ）（*1） 76mm/秒（3インチ）
最大印字幅  54mm（2.13インチ） 54mm（2.13インチ）
最大印字長 2,286mm（90インチ） 1,016mm（40インチ）
ケース 二層プラスチックのクラムシェルデザイン
寸法 140 mm (W) x 177 mm (H) x 241 mm (L)
重量 2.45 kg
ロール紙容量 外径 127 mm (5インチ)
リボン容量 90メートル、最大外径37 mm、0.5インチコア (外側インク対応)
リボン幅 56 ~ 58 mm
プロセッサ 32ビット RISC CPU
メモリ 4 MB フラッシュメモリ
8 MB SDRAM
microSDカードスロット（最大4 GB）
インターフェイス RS232
USB 2.0
内蔵イーサネット、10/100 Mbps
電源 ユニバーサルスイッチング電源
入力：AC 100-240V、1.8A、50-60Hz
出力：DC 24V、2.5A、60W
操作スイッチ、ボタン、LED 電源スイッチ×1、フィードボタン×1、LED（3色：緑色、橙色、赤色）
センサ 透過ギャップセンサ
反射タイプブラックマークセンサ (位置調整可能)
リボンエンドセンサ
ヘッドオープンセンサ
リアルタイムクロック 標準装備
内蔵フォント  英数字ビットマップフォント (8種)
Monotype Imaging® スケーラブル (CG Triumvirate Bold Condensed) フォント1種
フォント&バーコード回転 0,90,180,270度
コマンドセット
(ファームウェア)		 TSPL-EZ™(EPL、ZPL、ZPL IIエミュレーション搭載)
用紙タイプ 連続紙、ダイカット、ブラックマーク、ファンフォールド、ノッチ (外巻き)
用紙幅 15 ～ 60 mm
用紙厚み 0.06 ～ 0.19 mm
用紙芯直径 25.4 ~ 38 mm （1インチ～1.5インチ）
用紙長 6 ～ 2,286 mm(*2) 6 ～ 1,016 mm(*3)
環境条件 動作温度 5 ～ 40℃
動作湿度 25 ～ 85％ 結露なきこと
保管温度 -40 ～ 60℃
保管湿度 10 ～ 90％ 結露なきこと
安全規格 FCC Class B, CE Class B, C-Tick Class B, UL, CUL, TÜV/Safety, CCC, ENERGYSTAR®
環境への配慮 RoHS、WEEE対応
アクセサリ WindowsラベリングソフトウェアCDディスク
クイックスタートガイド
USBケーブル
電源コード
ユニバーサルスイッチイング電源アダプタ
保証 プリンタ：2年間
プリンタヘッド：1年間または25 km (100万インチ)
プラテン：1年間または50 km (200万インチ)
(*1) ピール機能使用時は、 50.8mm/秒または76.2.mm/秒です。
(*2) ピール機能使用時は、25.4～152.4mm です。カッター機能使用時は、25.4～2286mm です。
(*3) ピール機能使用時は、25.4～152.4mm です。カッター機能使用時は、25.4～1016mm です。
▲ Up
メンテ動画

ラベル紙の装てん

インクリボンの装てん

▲ Up
型番

TTP-225/TTP-323 コンパクトラベルプリンタ

セット内容

  • プリンタ本体
  • USB インターフェイスケーブル
  • ACアダプタ
  • 電源コード
  • ペーパーコア
  • Windows ラベリングソフト CDディスク
  • クイックスタートガイド
  • サンプルロール紙

※USB以外のインターフェイスケーブル別売

型番 仕様
TTP-225 熱転写バーコードプリンタ(RTC付), 203dpi, 2インチ幅, シリアル/USB兼備, Windows版簡易ラベル作成ソフト&ドライバ＆USBケーブル付
TTP-225LAN 熱転写バーコードプリンタ(RTC付), 203dpi, 2インチ幅, LAN/USB兼備, Windows版簡易ラベル作成ソフト&ドライバ＆USBケーブル付
TTP-323 熱転写バーコードプリンタ(RTC付), 300dpi, 2インチ幅, シリアル/USB兼備, Windows版簡易ラベル作成ソフト&ドライバ＆USBケーブル付
TTP-323LAN 熱転写バーコードプリンタ(RTC付), 300dpi, 2インチ幅, LAN/USB兼備, Windows版簡易ラベル作成ソフト&ドライバ＆USBケーブル付

■ オプション

型番 仕様
KP-200PLUS TDP/TTPシリーズ専用LCDディスプレイ付スタンドアローンキーボード, RS232
TTP-2PEEL TTP-225/323専用ピールオフセンサーモジュール
TTP-2CF TTP-225/323専用カッター,フルカット,2インチ幅
MSDH04G MicroSDHCメモリカード, 4GB

■ ラベル/リボン

型番 仕様
R-WX060-90M＜販売終了＞(*) ワックスリボン 60mm幅, 90m巻
R-WX060-90M-SR290(*1) (*) ワックスリボン 60mm幅, 90m巻
R-WR060-90M＜販売終了＞ ワックス/レジンリボン, 60mm幅, 90m（実質80m）巻
R-RS060-90M(*1) レジンリボン, 60mm幅, 90m巻
L-DT050030X(*1)(*2) 感熱ラベルロール, 幅50×高30mm, 1,500枚巻, ミシン目有り, 1インチコア, 外巻タイプ
L-TT050030X-NP(*1)(*2) 熱転ラベルロール(NPコート紙), 幅50×高30mm, 1,500枚巻, ミシン目有り, 1インチコア, 外巻タイプ
(*1) 発注は10巻単位とさせていただきます。
(*2) カスタム仕様ラベルについては、弊社担当までお問い合わせください。
(*) 「R-WX060-90M」は2016年5月に製造が終了します。
在庫が無くなり次第、後継品「R-WX060-90M-SR290」に切り替わります。（2016年6月以降）

■ 交換部品

型番 仕様
98-0400009-00LF
 TTP-225専用プリントヘッド Ass'y, 203dpi
98-0400009-01LF TTP-323専用プリントヘッド Ass'y, 300dpi
98-0400013-00LF TTP-225専用プラテン Ass'y
98-0400013-01LF TTP-323専用プラテン Ass'y
TSCプリンタ向け
用紙・リボン
▲ Up
ダウンロード

本製品のダウンロードは下記サイトに移行いたしました
ダウンロードサイトにて、 製品カテゴリは「全製品」のままで
シリーズ名「TTP-225」を入力して検索してください。

ダウンロードサイト

■ ドキュメント

名称 対応モデル
クイックインストールガイド TTP-225シリーズ ダウンロード
取扱説明書 TTP-225シリーズ ダウンロード
ドライバ・SDK
ラベルソフト
ダウンロード TSPL/TSPL2
プログラミングマニュアル
ダウンロード
▲ Up
※ 改良の為、予告無く外観・仕様を変更する場合があります。
