TR3X-Mx01-8 ミドルレンジ RFIDリーダライタ 8CH（HF帯）

オープン価格

  • RFID
  • HF帯
  • リード/ライト
  • マルチ接続 8台
  • USB接続
  • RS232C接続
  • LAN 接続
  • 1年保証

バーコードデータをRFタグへ
簡単に書き込み可能 （メーカー無償提供ソフトウェア使用）

RFID書き込みソフト

バーコードデータをそのままRFIDタグに書き込める無償ソフトウェアにより、既存のバーコード運用からRFIDシステムへのスムーズな移行が可能です。CSV取込による大量エンコード（書き込み）にも対応しています。

ソフトウェアを
メーカーサイトよりダウンロードdownload

※：メーカーサイトにて会員登録が必要です。

特長

8アンテナ接続可能

多チャンネル対応RFIDリーダライタです。
1台のリーダライタにアンテナが8台まで接続できます。

出力設定可能

RF出力を100mWまたは300mWに設定できます。

後方互換あり

タカヤ従来品と後方互換を維持しリプレースが容易。

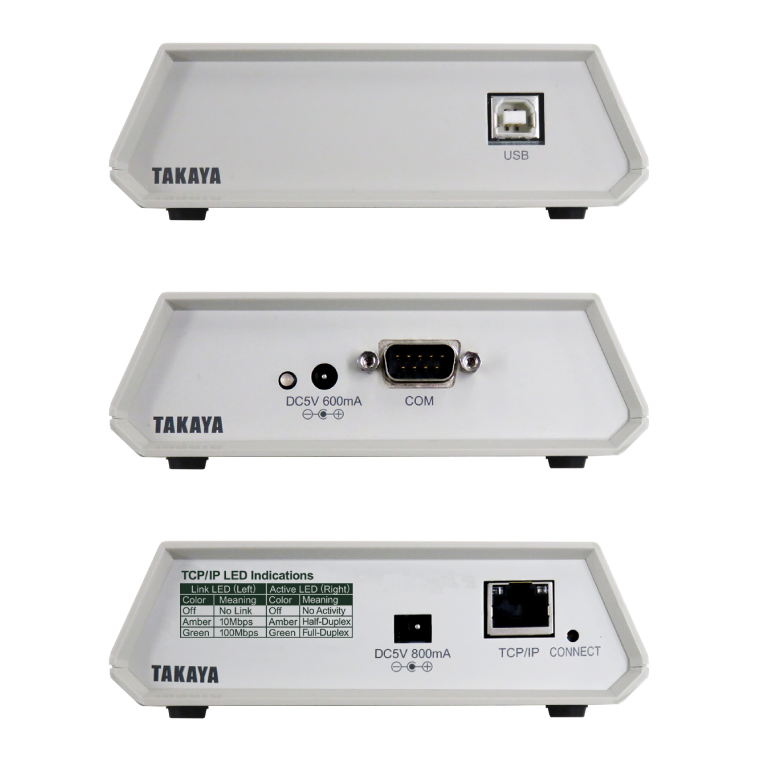

IFモデルラインナップ

ホストインターフェースがUSB、RS-232C、TCP/IP(LAN)のモデルをラインナップ。

多様なアンテナに対応

プレートタイプ、金属対応など、 多様なアンテナと接続可能。

SDK

ソフト開発用に必要なSDKを用意（オプション）。

国際標準規格 対応

  • ISO/IEC15693, ISO/IEC18000-1/3 対応
  • FRAM製品
  • デュアルインターフェースEEPROM
  • ICODE ILT（積層状態での読取が可能）
  • ICODE SLIX2
  • 電子ペーパータグ

仕様

対応タグ

ISO/IEC15693, ISO/IEC18000-3(Mode1), ISO/IEC18000-3(Mode3)準拠

※ 詳しくは下記仕様をご確認ください。

寸法図

仕様

項目 TR3X-MD01-8
（RS232C）		 TR3X-MU01-8
（USB）		 TR3X-MN01-8
（TCP/IP）
適合規格 国内電波法　型式指定番号：第FC-17003号
欧州 RoHS 指令（2002/95/EC）, 電気用品安全法（PSE）
※同規格取得の AC アダプタを付属
ホストインターフェース RS-232C USB TCP/IP
送信周波数 13.56MHz
送信出力 300mW±20％ / 100mW±30%
*工場出荷時は300mW（設定により変更可能）
エアインターフェース規格 ISO/IEC15693, ISO/IEC18000-3(Mode1), ISO/IEC18000-3(Mode3)対応
対応タグ ISO/IEC15693, ISO/IEC18000-3(Mode1), ISO/IEC18000-3(Mode3)準拠
  • Tag-it HF-I (Pro, Plus, Standard)
  • I-CODE SLI (SLI, SLI-S, SLI-L, SLIX, SLIX-S, SLIX2) , I-CODE ILT
  • my-d（SRF55V10P, SRF55V02P, SRF55V01P my-dlight）
  • MB89R118C, MB89R119B, MB89R112A/B
  • M24LR04E-R, M24LR16E-R, M24LR64E-R, LRIS64K
接続可能アンテナ TR3-A102、TR3-A202、TR3-A302、TR3-401
 TR3-SA102、TR3-SA102M
TR3-HA101A、TR3-HA201A、TR3-HA301A
TR3-SA1015、TR3-PA001
データ転送速度
■ISO/IEC18000-3(Mode1)
本体→RFタグ：26.48kbps/1.65kbps
RFタグ→本体：26.69kbps
■ISO/IEC18000-3(Mode3)
本体→RFタグ：26.7～100kbps
RFタグ→本体：53bps
変調方式 ■ISO/IEC18000-3(Mode1)
本体→RFタグ：ASK10％
RFタグ→本体：ASK/FSK
■ISO/IEC18000-3(Mode3)
本体→RFタグ：ASK10％
RFタグ→本体：サブキャリア周波数423kHzのみ、符号化方式マンチェスター4パルスのみ
交信距離 最大 47cm (※1)
アンチコリジョン 対応
アンテナ接続用コネクタ PH×8
インジケータ LED 3個 (赤/青/緑)、ブザー音
動作温度 0～40℃ 0～55℃ 0～40℃
動作湿度 30～80%RH (結露なきこと)
本体入力電圧 DC+5V ±10% USB I/Fより供給 DC+5V ±10%
本体消費電流 約390mA
(300mW出力時)
約300mA
(100mW出力時)		 約370mA
(300mW出力時）
約290mA
(100mW出力時)		 約590mA
(300mW出力時）
約500mA
(100mW出力時）
送信停止時の消費電流 約180mA 約170mA 約390mA
本体消費電力 最大約2W
(300mW出力時）		 最大約2W
(300mW出力時）		 最大約3.1W
(300mW出力時）
ACアダプタ 入力：AC100V
出力：DC+5V		 ― 入力：AC100V
出力：DC+5V
外形寸法 129.5(W)×180(D)×40(H) mm ※ 突起物はのぞく
質量 約360g 約360g 約370g
取付方法 据置き、 取付板（オプション品）使用による壁面取付け
付属品 CD-ROM 1枚
ACアダプタ 1台
S232Cケーブル(クロス) 1本
RFIDステッカ 1枚		 CD-ROM 1枚
USBケーブル 1本
RFIDステッカ 1枚		 CD-ROM 1枚
ACアダプタ 1台
RFIDステッカ 1枚
※1: SMARTRAC 社製 I-CODE SLIX ラベル
アンテナ「TR3-SA102」接続時における参考値。使用環境、使用アンテナ、使用タグにより交信距離は異なります。
※: Tag-it HF-I シリーズは Texas Instruments 社、my-d シリーズは Infineon Technologies 社、ICODE SLI シリーズは NXP Semiconductors 社、MB89R シリーズは富士通セミコンダクター社、M24LR シリーズは STMicroelectronics 社の商標、または登録商標です。

型番

型番：製品名

セット内容

  • 本体
  • 充電クレードル
  • microUSBケーブル
  • ストラップ
  • ドキュメント

型番 仕様
TR3X-MD01-8 多チャンネルリーダ(アンテナ外付け型/8CH) RS232C
付属品:CD-ROM(デモソフト､取説､USBドライバ)･ACアダプタ5V･RS232Cクロスケーブル1.8m
TR3X-MU01-8 多チャンネルリーダ(アンテナ外付け型/8CH) USB
付属品:CD-ROM(デモソフト､取説､USBドライバ)･USBケーブル 1.8m
TR3X-MN01-8 多チャンネルリーダ(アンテナ外付け型/8CH) TCP/IP
付属品:CD-ROM(デモソフト､取説､USBドライバ)･ACアダプタ5V

アンテナ

  • TR3-SA102M
    （薄型・金属対応）

  • TR3-SA102 （薄型）

型番 仕様 詳細
TR3-SA102M アンテナ(金属対応A4判薄型/300mW･1W) アンテナケーブル約2m
付属品:RFIDステッカ･延長ケーブル1m･滑り止め用ゴム足		 詳細
TR3-SA102 アンテナ(A4判薄型/300mW･1W) アンテナケーブル約2m
付属品:RFIDステッカ･延長ケーブル1m･滑り止め用ゴム足		 詳細

ミドルレンジリーダ(アンテナ外付け型)用

型番 仕様
TR3-AC1-2A-2M 基板アンテナ接続ケーブル2m
線材:同軸 1.5D-2V コネクタ:PHオス-SMAオス
TR3-AC1-2A-10M 基板アンテナ接続ケーブル10m
線材:同軸 1.5D-2V コネクタ:PHオス-SMAオス

アンテナ延長ケーブル（受注生産）

型番 仕様
TR3-AC2S-2D-8M アンテナ延長用ケーブル8m
対応アンテナ:
TR3-SA102/ TR3-SA102M/ TR3-SA1015/ TR3-PA001

SDK

型番 仕様
TR3-SDKV2-PC HFリーダライタ用SDK (Software Development Kit for HF)
※ ■開発環境 Microsoft Visual Studio 2005/2008/2010/2012/2013/2015/2017
Microsoft Visual Studio Express Editionはサポート対象外です。
■開発言語 VB.NET､C♯
※ SDKV2シリーズは､RS-232C･USB･TCP/IPとそれぞれのインターフェイスに対応したdll及びサンプルプログラム(C♯およびVBのサンプルコード)を準備しています｡

ダウンロード

名称 データ
HF帯製品資料 メーカーサイトへ
ユーティリティ・ドライバ・デモアプリなど (※1) メーカーサイトへ
RFIDエンコードソフト（HF帯） (※2) メーカーサイトへ
SDK (※3) メーカーサイトへ
※1： メーカー様の会員登録が必要です。
※2： バーコードデータやキーボード入力した情報をRFタグに簡単に書き込みできるソフトウェアです。
※3： SDK自体は有償です。メーカー様の会員登録を行うとカタログや関数一覧の資料は無償でダウンロードが可能です。
