KIOSK、e-Payment、セルフレジなど
さまざまな環境でご使用いただけます
高解像度メガピクセルイメージャと高性能プロセッサ(Qualcomm Snapdragon 801 quad-core)の高速処理で読み取りピードを20%アップしたハイパフォーマンス・プレゼンテーションスキャナです。
スキャナの状態を知らせる360度LEDインジケータ機能や消毒可能な特殊プラスチック(DRH)の採用、そして、様々な取り付けアクセサリなど、高性能にユーザーフレンドリな機能性をプラスした最上位モデルです。
- 特長
- 仕様
- 型番
特長

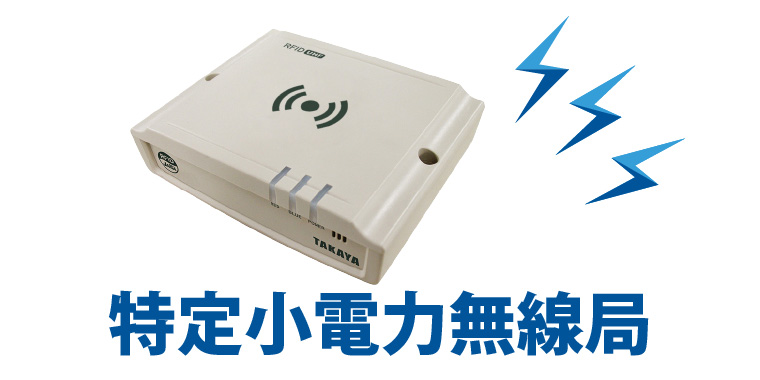

特定小電力無線局タイプ UHF帯 RFIDリーダライタ
特定小電力無線局タイプ
免許登録が不要な特定小電力無線局タイプ
（出力250kW以下）。

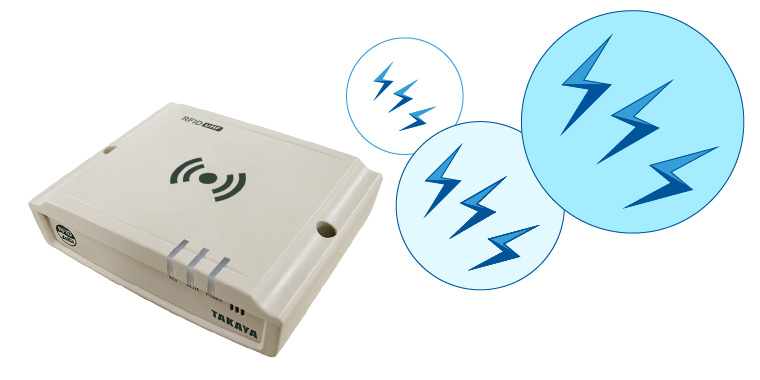

電波出力調整可能
必要な読取範囲に合わせて電波出力を1dB単位で調整可能です。

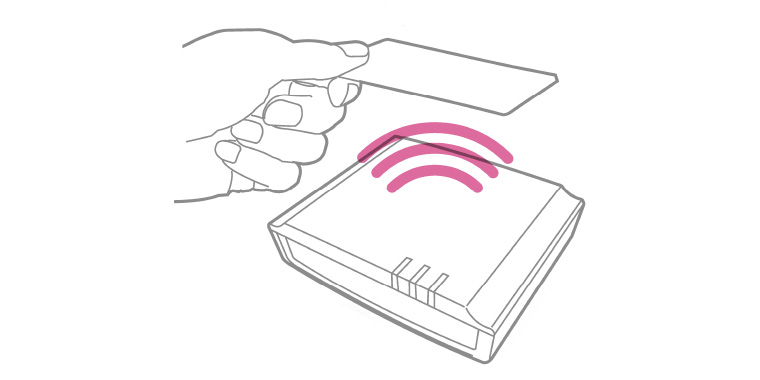

本体のみでも動作可能
アンテナ内蔵のため、本体のみでも動作可能です。

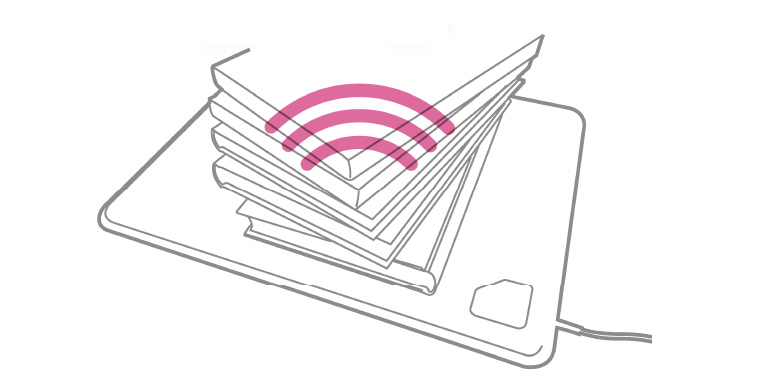

外付けアンテナは2台まで
外付けアンテナも2台まで接続可能（切替制御）。

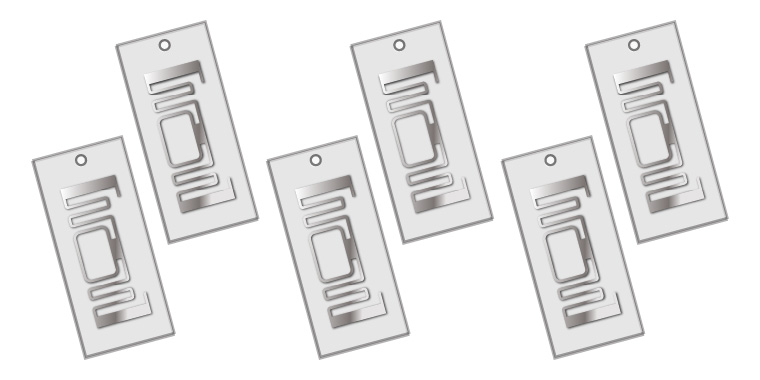

複数のタグ処理可能
複数タグを一括読み取り処理できます。
複数インターフェイス対応
USB接続タイプとLAN接続タイプをラインナップ。
仕様
対応タグ
ISO/IEC18000-63
GS1 EPCglobal Gen2

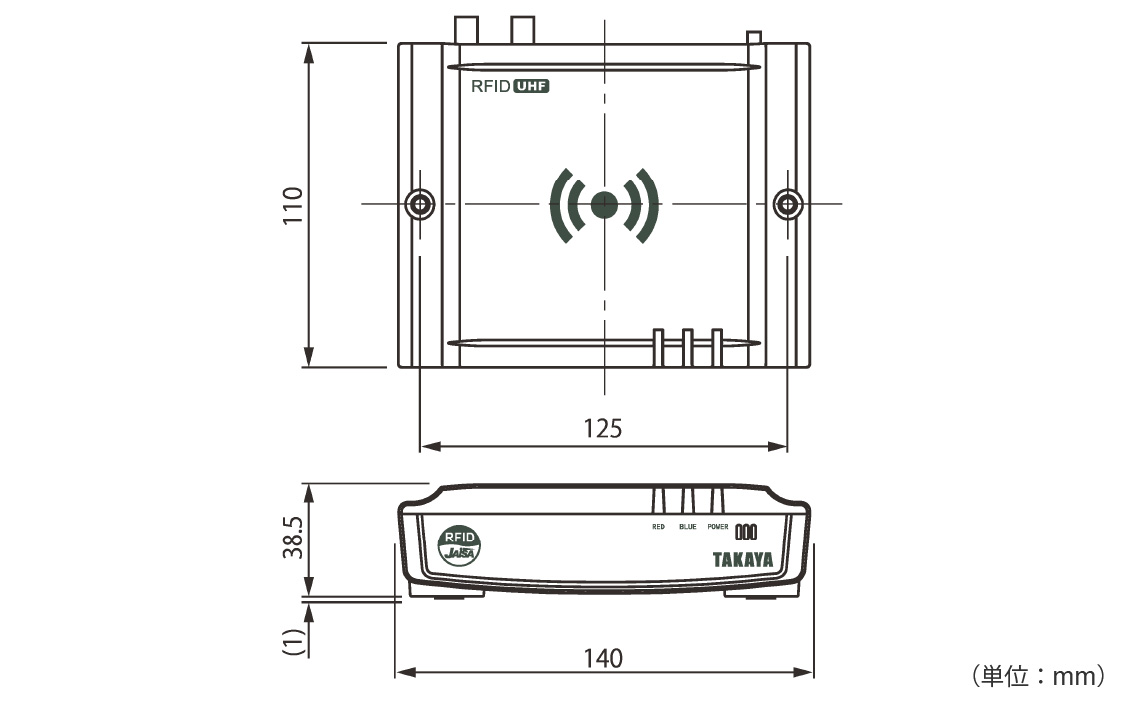

寸法図
仕様
| 項目 | UTR-SU01-3CH | UTR-SN01-3CH |
|---|---|---|
| 適合規格 | ARIB STD-T017（特定小電力無線設備） | |
| エアインターフェイス | ISO/IEC18000-63 GS1 EPCglobal Gen2 |
|
| 周波数 | 916.8MHz ～ 923.2MHz（17チャンネルから選択） 干渉防止用キャリアセンス機能有り |
|
| アンテナポート | 3ポート(内蔵1ポート、外付け用2ポート） | |
| 送信出力 | 13～24dBm (1dBステップ調整可能) （20mW～250mW） |
|
| ホストインターフェース | USB | TCP/IP |
| 変調方式 | 本体→RFタグ DSB-ASK80~100% RFタグ→本体 ASK/PSK |
|
| アンチコリジョン | 対応 | |
| インジケータ | LED3個(赤/青/緑)、ブザー音 | |
| 動作温度 | 0～55℃ | 0～40℃(付属のACアダプタ使用時) |
| 動作湿度 | 30～80％RH（結露なきこと） | |
| 保管温度 | 0～55℃ | |
| 保管湿度 | 30～80％RH（結露なきこと） | |
| 入力電圧 | DC+5V ±10%(USBバスパワー) | DC+5V ±10% |
| 消費電流 | 約400mA | 約600mA |
| 送信停止時の消費電流 | 約80mA | 約280mA |
| 消費電力 | 最大約2.5W | 最大約3.5W |
| 寸法 | 140(W)×110(D)×38.5(H) mm ※突起物はのぞく | |
| 質量 | 約300g | 約320g |
| 内蔵アンテナ | 円偏波 | |
| 最大交信距離（参考値） | 送信出力 24dBmの時、35cm 送信出力 17dBmの時、15cm |
|
| 付属品 | USBケーブル1本 | ACアダプタ1台 |
*最大交信距離はICタグがSMARTRAC社製DogBone「3004005」の時の最大値であり、使用環境などにより異なります。
型番
［販売終了］型番：UTR-Sx01-3CH RFIDリーダライタ（UHF帯）
セット内容
- 本体
- ケーブル（UTR-SU01-3CHのみ）
- ACアダプタ（UTR-SN01-3CHのみ）
- ストラップ
- ドキュメント
| 型番 | 仕様 |
|---|---|
| UTR-SU01-3CH | 据置型リーダ(アンテナ内蔵型+外付2CH) USB 付属品:CD-ROM(デモソフト､取説､USBドライバ)･USBケーブル2m |
| UTR-SN01-3CH | 据置型リーダ(アンテナ内蔵型+外付2CH) TCP/IP 付属品:CD-ROM(デモソフト､取説､USBドライバ)･ACアダプタ2m |
アンテナ
| 型番 | 仕様 |
|---|---|
| UTR-SA3326 | アンテナ(A4判薄型/円偏波) アンテナケーブル約2m 付属品:RFIDステッカ･滑り止め用ゴム足 |
| UTR-UA1709-1 | アンテナ(小型/直線偏波・高利得) 付属品:RFIDステッカ･5mケーブル |
| UTR-UA0808-1 | アンテナ(小型/円偏波) 付属品:RFIDステッカ |
| A5010-SET | アンテナ(汎用/円偏波) 付属品:SMA-P-P変換アダプタ ※技適上アンテナケーブル7m以上必須 |
アンテナ延長ケーブル（受注生産）
| 型番 | 仕様 |
|---|---|
| WIR41272E | アンテナ延長用ケーブル1m 対応アンテナUTR-SA3326/UTR-UA1709-1/UTR-UA0808-1/A5010 |
| UTR-RG58-3MSMA-SMAJ | アンテナ延長用ケーブル3m 対応アンテナ:UTR-SA3326/UTR-UA1709-1/UTR-UA0808-1/A5010 |
| UTR-RG58-4MSMA-SMAJ | アンテナ延長用ケーブル4m 対応アンテナ:UTR-SA3326/UTR-UA1709-1/UTR-UA0808-1/A5010 |
| TR3-AC2S-2D-7M | アンテナ延長用ケーブル7m 対応アンテナ:UTR-SA3326/UTR-UA1709-1/UTR-UA0808-1/A5010 |
| TR3-AC2S-2D-8M | アンテナ延長用ケーブル8m 対応アンテナ:UTR-SA3326/UTR-UA1709-1/UTR-UA0808-1/A5010 |
SDK
| 型番 | 仕様 |
|---|---|
| UTR-SDKV1-PC | UHFリーダライタ用SDK (Software Development Kit for HF) |
| ※ | ■開発環境 Microsoft Visual Studio 2012/2013/2015/2017 ■OS Windows 7/8.1/10 ※いずれもProfessional Editionが対象 Windows Server 2012/2012 R2/2016 ■運用環境 .NET Framework 4.0/4.5/4.6/4.7 |
- 特長
- 仕様
- 型番
UTRシリーズ対応 アンテナ
対応アンテナの仕様は下記からご確認ください。
※ 改良の為、予告無く外観・仕様を変更する場合があります。
