L-46XS 高性能 ハンディコードリーダ

抗菌、DPM・OCR読み取り対応

ベストプライス

  • 読み取り バーコード・二次元コード
  • 接続 USB・RS232C
  • 2次元
    コード
  • バーコード
  • DPM
  • OCR
  • 抗菌
  • USB接続
  • RS232C
    接続
  • IP42
  • 長期保証
    5年
  • 高品質・高性能 安心の日本ブランド OPTICON

高機能OCR（OCR3.0）対応モデル

OCR3.0の詳細はこちらarrow_circle_right

新しい高性能イメージャエンジン搭載
L-46Xの上位互換機

L-46Xの上位互換機

ハンディコードリーダ L-46XSは、エイマ照明の発光効率が120％向上し、CMOSセンサのフレームレートが20％アップ、イメージングレンズの改良で遠距離読み取り深度と近距離2次元コードの分解能が向上しました。 さらに高輝度LEDとの組み合わせでLED照明の発光効率が最大500％まで改善され、耐ノイズ性ケーブル、新チップ（CPU＋AI＋GPU）による高速処理、ESD耐性の強化により、あらゆる現場で安定かつ高精度な読み取りを実現します。

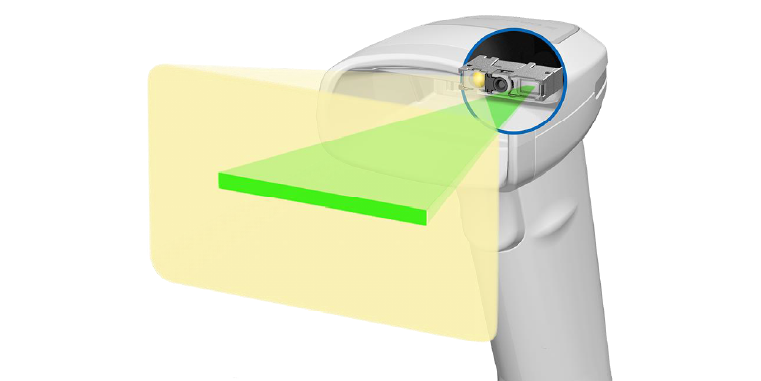

クラス最高の読み取り深度と最小分解能

クラス最高レベル
読み取り深度と最小分解能

L-46XSはイメージングレンズの改良とデコードアルゴリズムの最適化により、遠距離での読み取り深度が大幅に向上しました。 さらに、2次元コードの最小分解能が高まり、小さなコードの読み取りにも対応します。

  • 最小分解能：0.076mm(Code 39)/0.127mm(QR)
  • 読み取り深度：0～401mm（JAN 0.33mm）、最大559mm(Code 39 0.508mm)
世界最速クラスの移動体読み取り 10m/s

世界最速級
移動体読み取り 10m/s

L-46XSは、移動体読み取りが最大10m/sに達し、従来モデルL-46X（2.54m/s）から大幅に進化しました。 手ブレ環境下やオートトリガ時でも、すばやく移動するコードを確実に読み取ることで、POSレジ・製造現場・物流ラインなどで業務効率を大幅に向上させます。

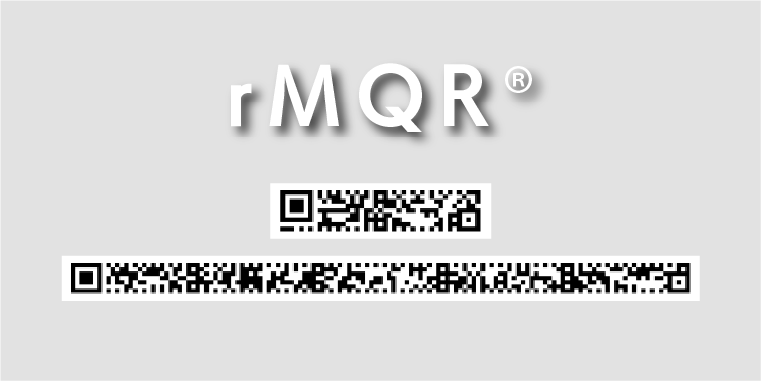

新しい読み取りコードに対応

新しい読み取りコードに対応

L-46XSは、狭小スペースへの印字に適したrMQRコードに新たに対応し、高密度かつ読み取りやすい長方形コードの利用が可能になりました。 さらに、従来同様にDMRE、DPM（ドットコード含む）、OCRにも対応しており、多様な読み取りニーズに柔軟に対応します。

  • rMQRコード(NEW)：長方形のマトリックス方式の2次元コード
  • DMRE：DataMatrixの長方形拡張コード
  • DPM：金属や樹脂などに直接印字したコード
  • OCR（文字認識）：標準でOCR用フォントに対応、拡張機能で多くの字形にも対応可能
改善されたESD(耐静電気放電)とノイズ耐性

改善されたESD(耐静電気放電)とノイズ耐性

POS端末やインダストリアルでの使用に最適化を目指し、クラス最高レベルのESD（20kV）とノイズ耐性（ACライン1.5kV／EFT 1kV）を実現。

  • ESD:20kV（直接）、20kV（気中）
  • ACラインノイズ：1.5kV
  • EFT/B：1kV
※： 参照規格　ESD（静電気）：IEC61000-4-2　EFT/B：IEC 61000-4-6
※： ESD（気中）：周囲の導電体からの放電による誘導ノイズ
ESD（直接）：人体から直接放電するノイズ
ACラインノイズ：ホスト危機からケーブルを介して伝わるノイズ
EFT/B：ケーブルへの周囲からの誘導ノイズ
圧倒的な読み取り性能

圧倒的な読み取り性能

改善されたデコードアルゴリズム、最大120フレームCMOSセンサ、最新カスタムチップにより、読み取り角に依存しない圧倒的な読み取りスピードを実現。手ブレ時、暗所、明るい環境下でも通常と変わらない読み取りレスポンスを実現しました。

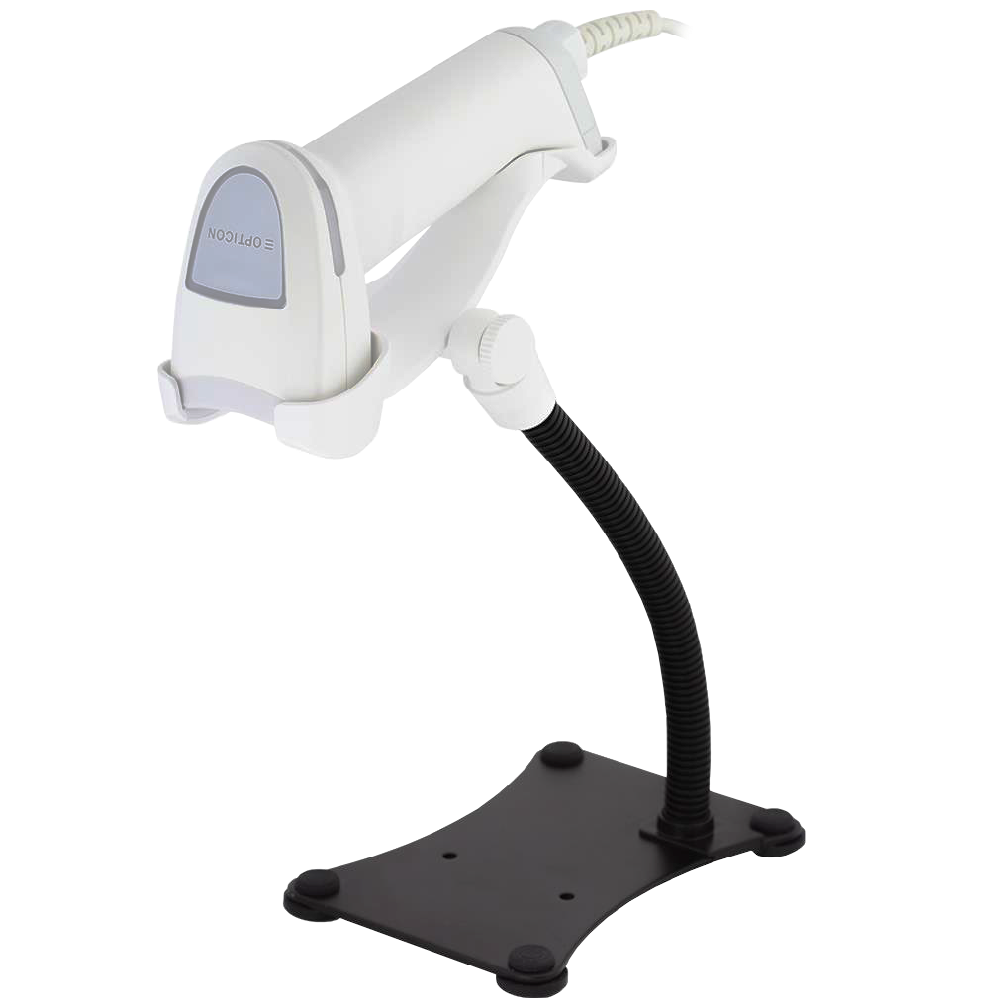

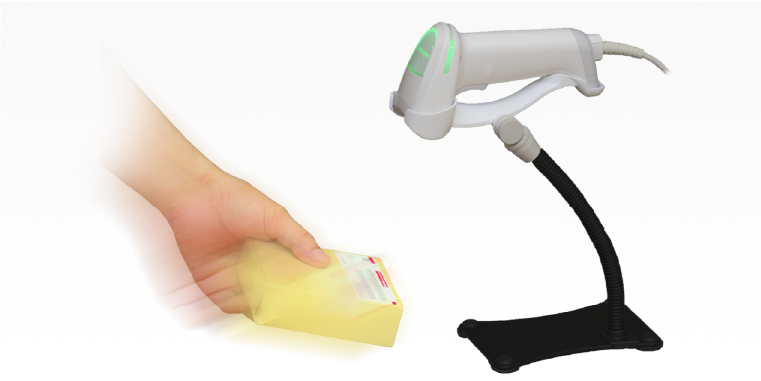

オートトリガ対応

オートトリガ対応

専用スタンドSTD-46(オプション)を使用することにより、オートトリガが自動的に動作します。高速に移動しているターゲットを自動検知し、瞬時に読み取ることが可能です。ハンズフリーで業務ができるのでPOSレジなどでの利用に最適。

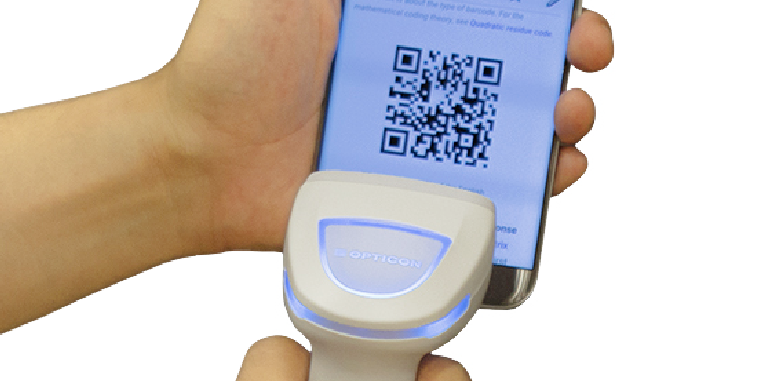

モバイルコード読み取り

モバイルコード読み取り

決済やクーポン、入退場管理などで使用されるモバイルコード（QRコード・バーコード）に対応。液晶画面特有の低輝度表示や高密度コードも高精度に読み取り、スマートフォン利用シーンでも安定した性能を発揮します。

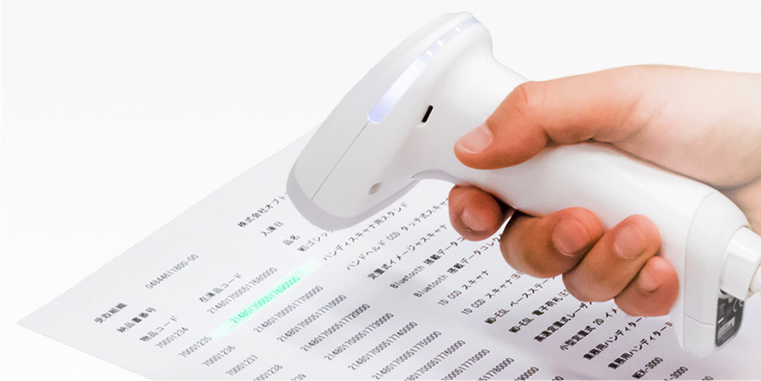

OCR（文字認識）標準対応

パスポートなどのOCRフォントを標準モデルでサポートいたしました。 OCR-A/Bフォント以外のフォント形は拡張OCR機能を搭載した「OCR 3.0モデル」で対応しています。

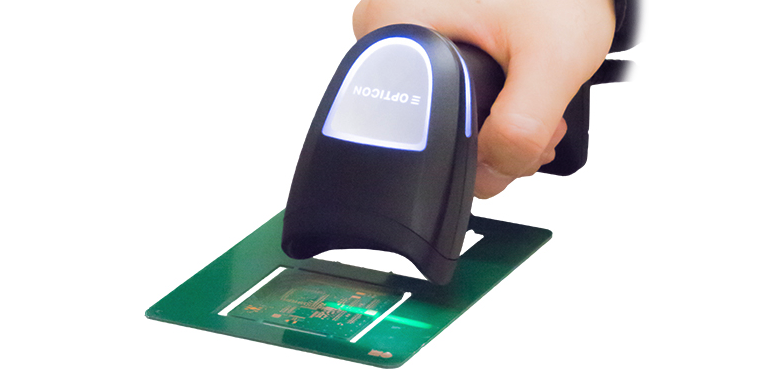

DPMのコードに対応

DPMのコードに対応

Direct Parts Marking（ダイレクトパーツマーキング：DPM）をサポート。基板や特殊な反射の無い部品でも読み取り可能です。

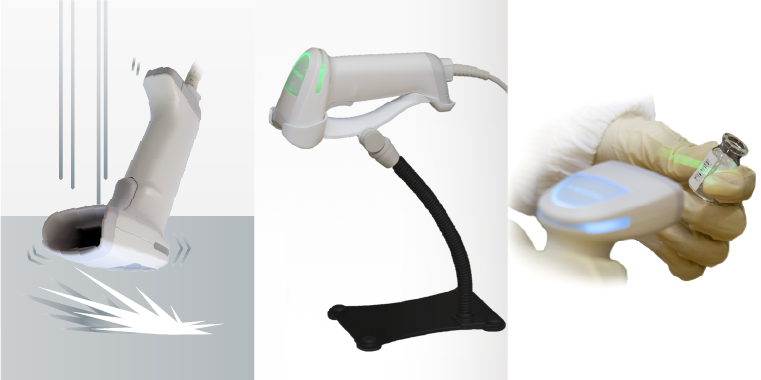

進化した筐体

進化した筐体

視認性能の良いインジケータを配置し、スタイリッシュなデザインでありながら、耐落下性能1.8mを実現しました。 白色・黒色どちらのモデルにも抗菌(JIS Z 2801相当)および耐黄変素材を使用しています。 医療や流通向けにも安心してご使用いただけます。

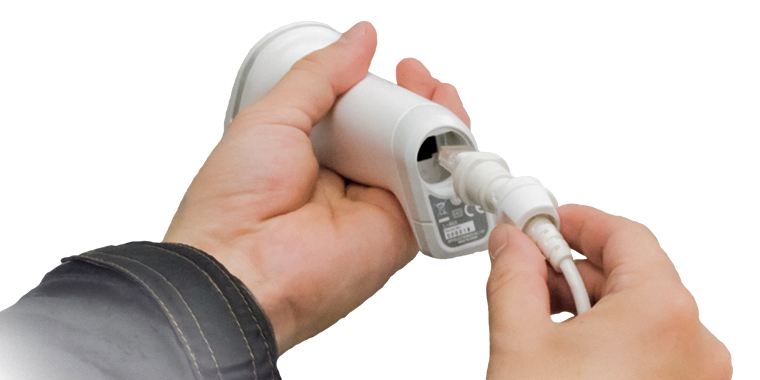

マルチインターフェイス/強化ケーブルコネクタ

マルチインターフェイス/強化ケーブルコネクタ

交換ケーブル方式およびマルチインターフェイスを採用。 インターフェイスはUSB-HID、USB-COMとRS-232Cをケーブル交換で切り替えられます。容易なケーブル交換方式でありながら、屈曲や引張に強い構造を実現しました。

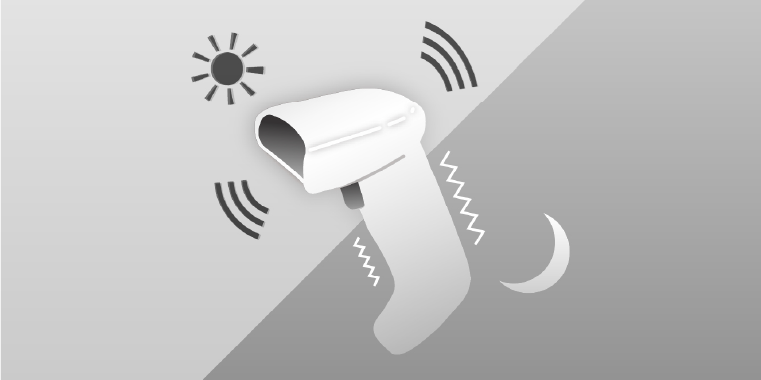

バイブレーション機能/サイレントモード

バイブレーション機能/サイレントモード

バイブレーション機能を搭載、振動で読み取りを認識できるため、静かな環境の医療現場や音の聞き取りにくい生産現場でも安心してご使用いただけます。 トリガキー長押しでバイブレーションとブザーのON/OFFができるサイレントモード機能があります。

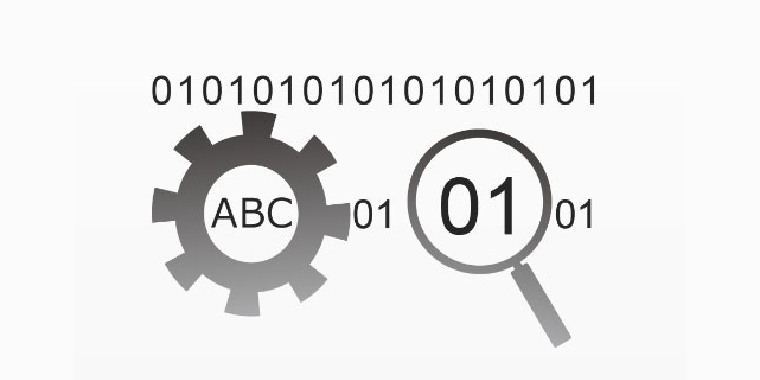

データ編集プログラミング

データ編集プログラミング

「データ編集プログラミング」機能により、データ編集出力が可能です。 最大16コードを複数の画像を利用し一括読み取りも可能になります。GS1フォーマットなどの出力編集処理も容易に設定可能になります。

仕様

読み取り

一次元コード（バーコード）
JAN-13/8、 EAN-13/8、 EAN-13 Add-on、 EAN-8 Add-on、 UPC-A/E、 UPC-A Add-on、 UPC-E Add-on、 Code 39、 Code 128、 NW-7 (Codabar)、 Industrial 2 of 5、 Interleaved 2 of 5、 Code 93、 MSI/Plessey、Code 11、 GS1-128、 GS1 DataBar、 PostalCode
二次元コード（QRなど）
PDF417、 MicroPDF417、 GS1 Composite、 Codablock F、 QRコード、 マイクロQRコード、 rM QRコード、 Data Matrix、 MaxiCode、 Aztec Code、 Chinese-sensible Code
OCR（文字認識）
Machine Readable Travel Documents、OCR-font A/B

読取深度

コード種類 分解能(mm) 近方(mm) 遠方(mm)
Code39 0.127 0 177
Code39 0.254 0 321
JAN 0.33 0 401
Code39 0.508 15 559
QR 0.127 11 49
Data Matrix 0.254 0 129
QR 0.381 0 216
※： 周辺温度25℃のTyp値。PCS 0.9のメーカ指定チャートを使用。

仕様

項目 仕様
インターフェイス USB-HID / USB-COM / RS-232C
入力電源電圧 4.5 ~ 5.5V
ケーブル 2.0m ストレート標準 (脱着式接続済み）
コネクタ USB : USB-A プラグ
RS-232C:D-sub 9pin メス
温度 動作：-5 ～ 50 ℃
保管：-30 ～ 60 ℃
湿度 動作：5 ～ 90 %RH（ 非結露、非氷結）
保管：5 ～ 90 %RH（ 非結露、非氷結）
周辺照度 太陽光 : 100,000 lx 以下
蛍光灯 : 10,000 lx 以下
耐落下強度 1.8 m (コンクリート床面）
5面3サイクル自由落下。 読み取りが可能なこと。
抗菌仕様 JIS Z 2801 相当 (白色/黒色両モデル)
保護等級 IP42 相当
寸法 105.4 (D) × 60.0 (W) × 153.4 (H) mm
重量 約115 g (ケーブルを除く）
環境負荷 RoHS指令
LED IEC 62471
安全規格 リスク免除グループ
EMI VCCI クラス B / FCC Class B / EN 55032 Class B (住宅、 商業および軽工業環境)
保証 ５年間（ケーブルを除く）

読み取り特性

項目 仕様
読み取り方式 CMOSエリアセンサ（ 最大120 fps)
読み取り光源 電球色LED
エイミング シングルライン緑色LED
読み取り確認 上部パネル/ サイドバー3色LED表示、 ブザー、バイブレーション
画像出力 Windows Bitmap、 JPEG
最小分解能 1次元コード : 0.076 mm
2次元コード : 0.127 mm
PCS値 0.2 以上
傾斜読み取り ピッチ/スキュー : ±65°
チルト : 360°
移動体読み取り 10 m/s (0.33 mm EAN/UPC @107 mm)

型番

型番：L-46XS ハンディコードリーダ

L-46XS ガンタイプ ハンディコードリーダ

セット内容

  • 本体
  • インターフェイスケーブル（2m）
  • ACアダプタ（RS232Cモデルのみ）

標準モデル

型番 仕様
WAP-L-46XS-V-WHT-USB WELCOMアプリライセンス付:ガン型2次元リーダ,
OCR/DPM標準対応, USB標準2mケーブル付
WAP-L-46XS-V-BLK-USB WELCOMアプリライセンス付:ガン型2次元リーダ(黒),
OCR/DPM標準対応, USB標準2mケーブル付
WAP-L-46XS-V-WHT-RS232C WELCOMアプリライセンス付:ガン型2次元リーダ,
OCR/DPM標準対応, RS232C標準2mケーブル/ACアダプタ付
WAP-L-46XS-V-BLK-RS232C WELCOMアプリライセンス付:ガン型2次元リーダ(黒),
OCR/DPM標準対応, RS232C標準2mケーブル/ACアダプタ付

高機能OCRモデル（OCR3.0対応）

型番 仕様
WAP-L-46XS-OCR3.0-V-WHT-USB WELCOMアプリライセンス付:ガン型2次元リーダ(OCR3.0対応),
OCR/DPM標準対応, USB標準2mケーブル付
WAP-L-46XS-OCR3.0-V-BLK-USB WELCOMアプリライセンス付:ガン型2次元リーダ(OCR3.0対応)(黒),
OCR/DPM標準対応, USB標準2mケーブル付
WAP-L-46XS-OCR3.0-V-WHT-RS232C WELCOMアプリライセンス付:ガン型2次元リーダ(OCR3.0対応),
OCR/DPM標準対応, RS232C標準2mケーブル/ACアダプタ付
WAP-L-46XS-OCR3.0-V-BLK-RS232C WELCOMアプリライセンス付:ガン型2次元リーダ(OCR3.0対応)(黒),
OCR/DPM標準対応, RS232C標準2mケーブル/ACアダプタ付

オプション

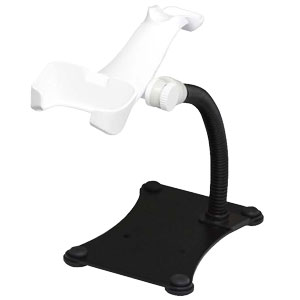

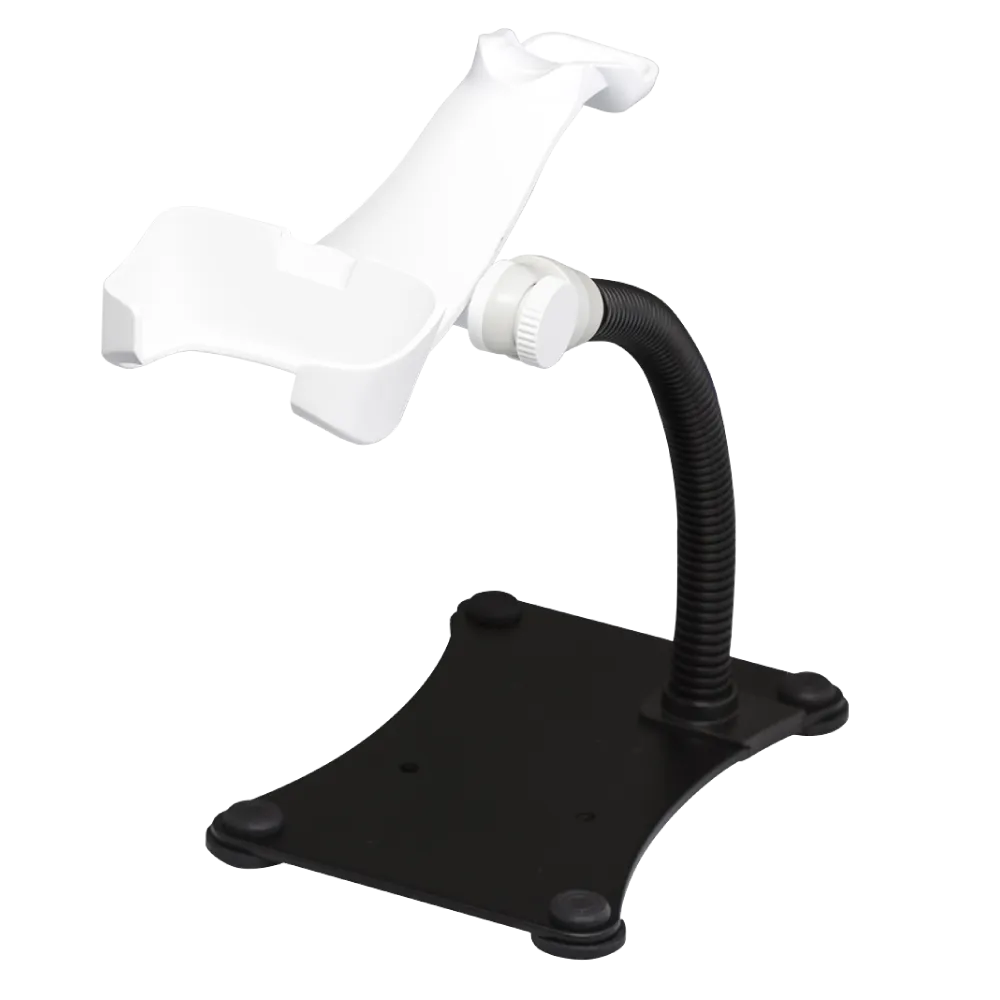

  • L-46用 オートスタンド (STD-46)

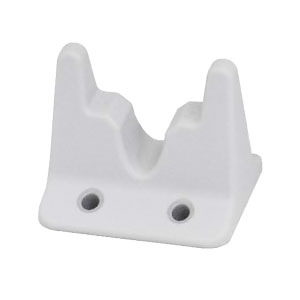

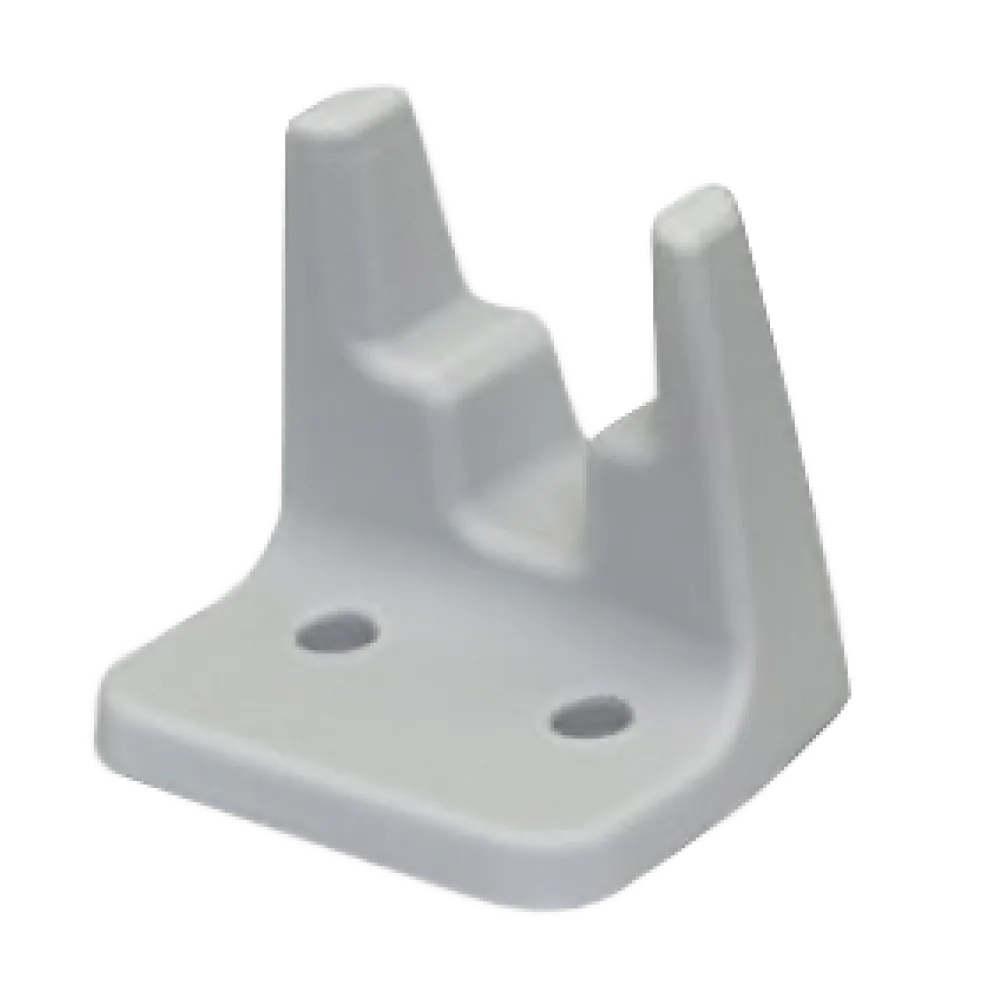

  • スキャナホルダー (STD-4101)

型番 仕様
STD-46 L-46用オートスタンド
STD-4101 スキャナホルダー(L46/C36/3601共通)

WELCOMアプリ ライセンス付属製品

WELCOMから購入/出荷された本製品には、「WELCOMアプリの使用ライセンス」が1つ付属しています。

WELCOMアプリ使用ライセンス1つで複数のWELCOMアプリが使えます。
複数の端末でWELCOMアプリを使用する場合は追加でライセンスをお求めください。

WELCOMアプリはユーザー登録が必要です。まだの場合は先に ユーザー登録 edit_square を行ってください。

保守・サポート・注意事項

※：プリンタ専用のWELCOM 5年安心保守プログラムは保証対象が異なりますのでご確認ください。

※ 改良の為、予告無く外観・仕様を変更する場合があります。

※ 各製品名・社名は該当各社の商標又は登録商標です。 ［ 商標について ］も参照ください。
