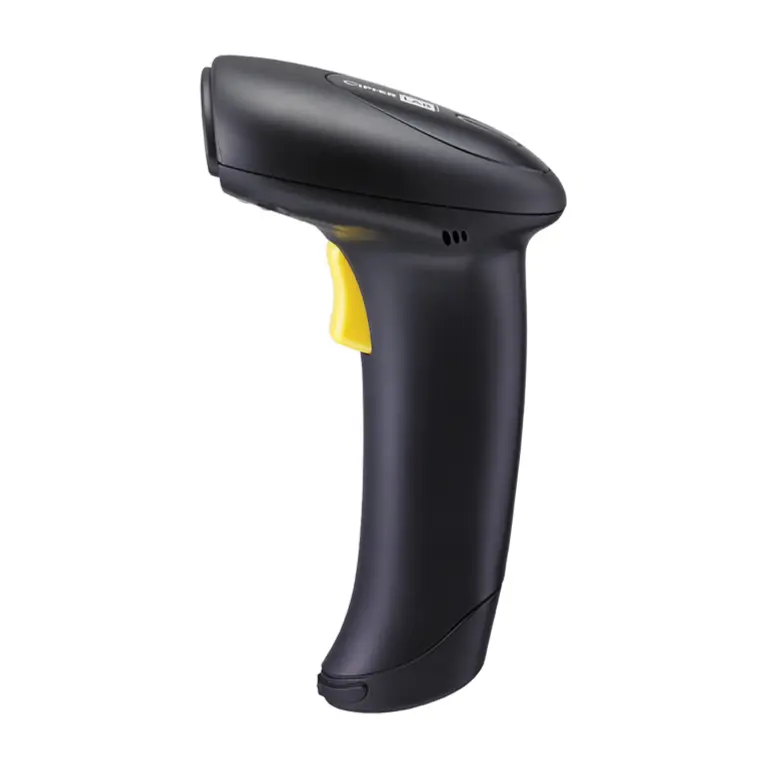

MODEL 1564A コードレス二次元コードリーダ
MODEL
1564Aシリーズ
コードレス二次元コードリーダ
オープン価格
※エリアイメージャエンジンは1年保証
抗菌ワイヤレスモデル(二次元) 1564AH- 特長
- 仕様
- 型番
特長

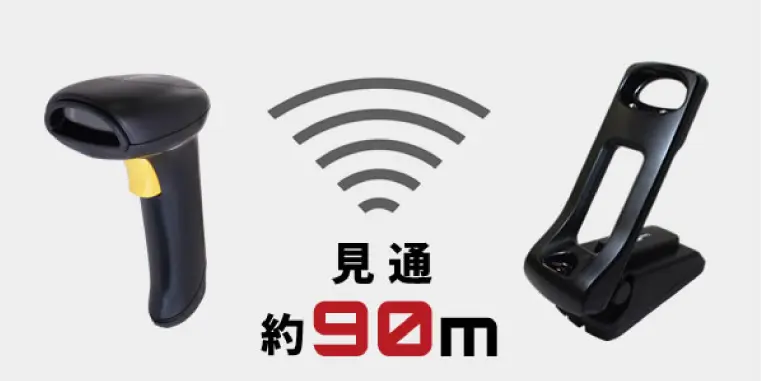

- 見通約90mの長距離無線通信
- ベーススタンドと1:7接続が可能

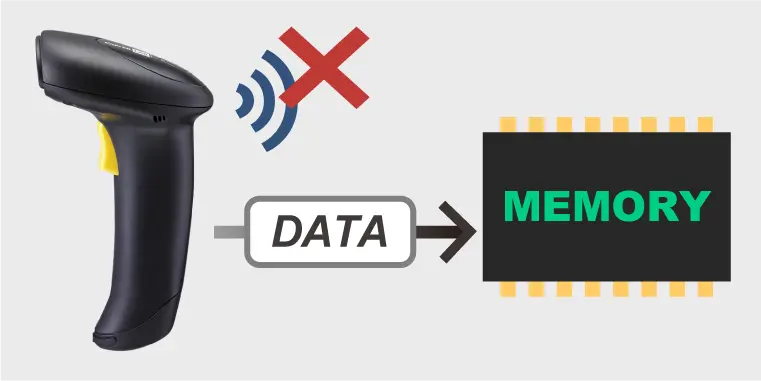

- 通信エリア外で読取データメモリするオートメモリ機能とバッチモード(4MB)を搭載
- マルチバーコード読み取りや指定順序連結など強力なデータ編集機能を装備
- USB-HID/キーボード/BT-HID経由での漢字入力に対応
- SPP/HIDプロファイルを搭載
- iPhone/iPad/Windows/BlackBerry/Android対応(*)
| (*) | 全てのデバイスでの通信を保証するものではありません。 導入前に実機による十分な動作検証をお願いします。 |

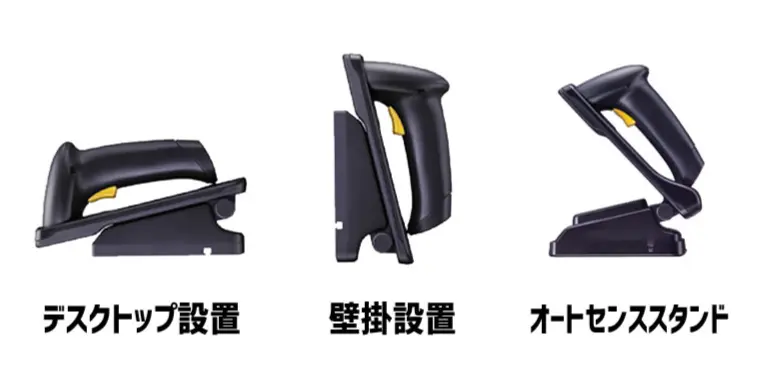

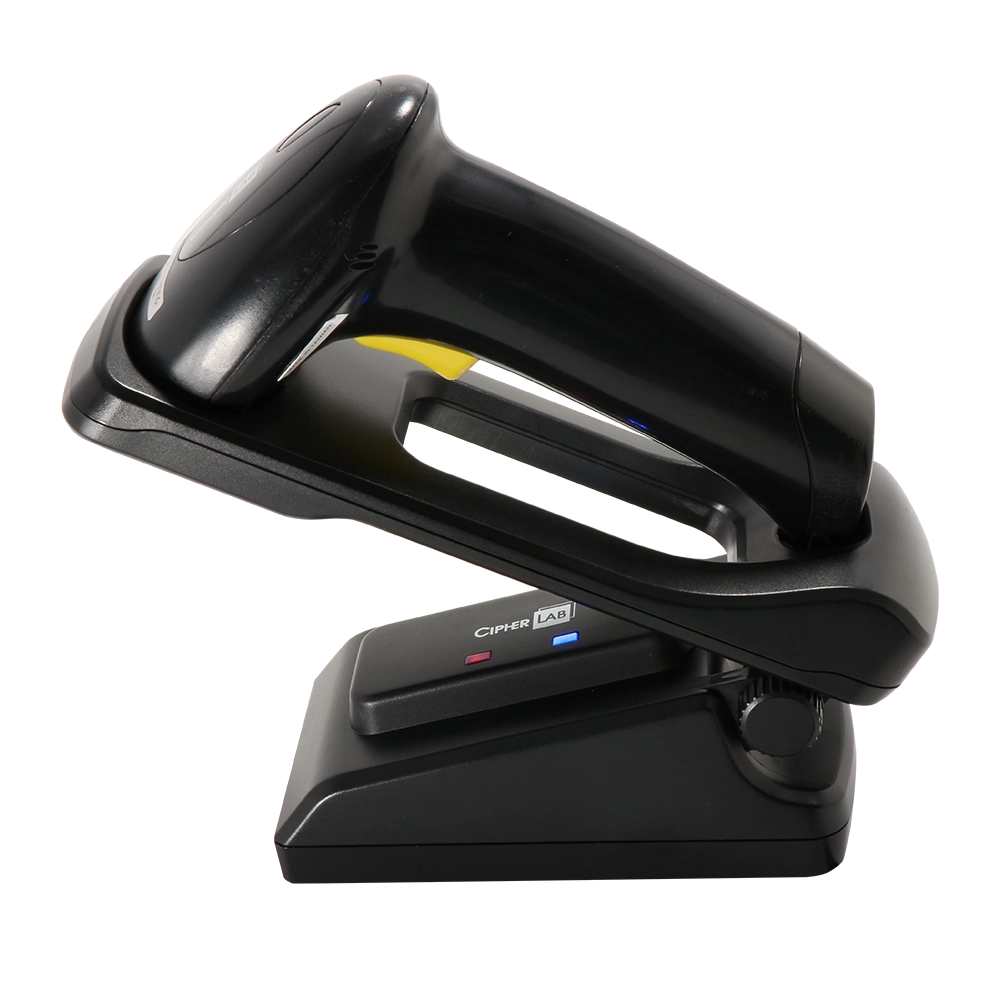

3656 3-in-1ベーススタンド
3-in-1ベーススタンドを使えば、ハンズフリーオペレーションにも最適です。

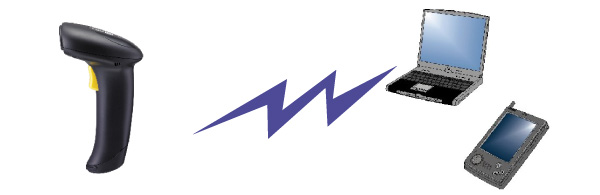

Bluetooth搭載のノートPCやPDSと直接接続が可能
SPPプロファイル/HIDプロファイルに対応しており、Bluetooth搭載のノートPCやPDAと直接接続が可能です。
スキャナエンジンアップグレード
市場動向に対応した次世代エンジンに切り替わります。2021年8月以降、自然切り替えになりますのでご了承ください。
主な変更は光源（エイマ）などがございます。詳細は仕様表をご確認ください。
仕様
対応バーコードシンボル
- 二次元コード
- QR, マイクロQR, PDF417, MicroPDF, データマトリクス,マキシコード, EAN.UCC コンポジット, Aztech,日本郵便コード(カスタマバーコード), 他
- 一次元コード（バーコード）
- JAN/EAN/UPC, コード39, コーダバー(NW7), ディスクリート25, コード128, コード93, GS1-Databar,インターリーブド25, IATA, MSI/Plessey, 他
読取深度参考値
| バーコードシンボル | 1564A （旧：SE4500） |
1564A （SE4107） |
|---|---|---|
| NB=0.0762mm, CODE 39 | 6.9～10.7cm | 6.5 ～ 17 cm |
| NB=0.127mm, CODE 39 | 3.6～18.5cm | 5 ～ 20.5 cm |
| NB=0.330mm, UPCA | 4～30.5cm | 5.5 ～ 40 cm |
| NB=0.508mm, CODE 39 | 0～50cm | ー |
| NB=0.127mm, PDF417 | 2.8～4.5cm | 2.8～4.5cm |
| NB=0.170mm, PDF417 | 4.8～17.5cm | ー |
| NB=0.254mm, QR | ー | 4 ～ 27.5 cm |
■ 仕様表
| 項目 | 1564A （旧：SE4500） |
1564A （SE4107） |
|
|---|---|---|---|
| 入力電圧 | 専用リチウムイオン充電池パック(3.7V,800mAh) | ||
| 動作時間 | 約26時間(*1) | ||
| 無線部 | 対応規格 | Bluetooth Ver.4.0+EDR | |
| 出力クラス | クラス2 | ||
| 通信距離 | 見通 約90m(w/ベーススタンド)(*2) | ||
| プロファイル | SPP,HID | ||
| 光学仕様 | 読取方式 | CCDエリアセンサ | CMOS イメージセンサ |
| 読取画素数 | 752 x 480 ピクセル | 1280 x 960ピクセル | |
| 光源 | 625 +/-5nm(赤色LED) | 白色LED（緑色エイマ―） | |
| 分解能 | 1D=0.0762mm , 2D=0.127mm | ||
| 最小PCS | 30% | 20％ | |
| フレームレート | 60フレーム/秒 | 30スキャン/秒 | |
| 読取角度 | ピッチ +/-60° , スキュー +/-60° | ||
| 読取幅 | バーコードの解像度・品質に依存 | ||
| 読取深度 | 読取深度参考値を参照 | ||
| 動作温度 | 0℃～+50℃ | ||
| 保管温度 | -20℃～+60℃ | ||
| 周囲湿度 | 10%～90% 結露無し | ||
| 耐落下 | コンクリート面に高さから自然落下して動作に支障なし(複数回) | ||
| 重量 | 約185g(電池含む) | 約172g(電池含む) | |
| 耐静電気 | +/-8KV 接触,+/-15KV 気中 | ||
| 保護等級 | IP30 | ||
| 適合規格 | BSMI, CE, RCM, FCC, IC, KC, NCC, SRMC, TELEC, RoHS, REACH, WEEE, ErP | ||
| (*1) | 5秒に1回スキャンした場合の実測値です。周囲環境や運用状況により異なりますので、目安としてください。 |
| (*2) | 電波の特性上、周囲の電波状況・障害物・設置環境により異なります。弊社では、事前に実機によるテストをお勧めしております。 |
■ 3656 ベーススタンド
| 項目 | 仕様 |
|---|---|
| 電源 | 専用ACアダプタ(DC5V) |
| スキャナ接続 | 最大7台まで接続可能 |
| インターフェイス | USBキーボード,USBバーチャルCOM,RS232C,キーボード |
| 充電時間 | 約5時間 セルフパワードUSBポートから十分な容量の電力供給が行える場合に限り、 ACアダプタを接続しなくても充電を行うころができます。 |
型番
MODEL 1564Aシリーズ コードレス二次元コードリーダ セット
セット内容
- 本体
- 充電池パック
- 充電通信ベーススタンド
- ACアダプタ
- インターフェイスケーブル
- ドキュメント
| 型番 | 仕様 |
|---|---|
1564A-U |
コードレス二次元コードリーダセット,USB I/F(*1)(*2) |
| 1564A-R |
コードレス二次元コードリーダセット,RS232C I/F(*1) |
| 1564A-K |
コードレス二次元コードリーダセット,キーボード I/F(*1) |
MODEL 1564Aシリーズ コードレス二次元コードリーダ 単体
セット内容
- 本体
- 充電池パック
- ドキュメント
| 型番 | 仕様 |
|---|---|
| 1564A |
コードレス二次元コードリーダ単体,電池パック付 |
■ アクセサリ・オプション
| 型番 | 仕様 |
|---|---|

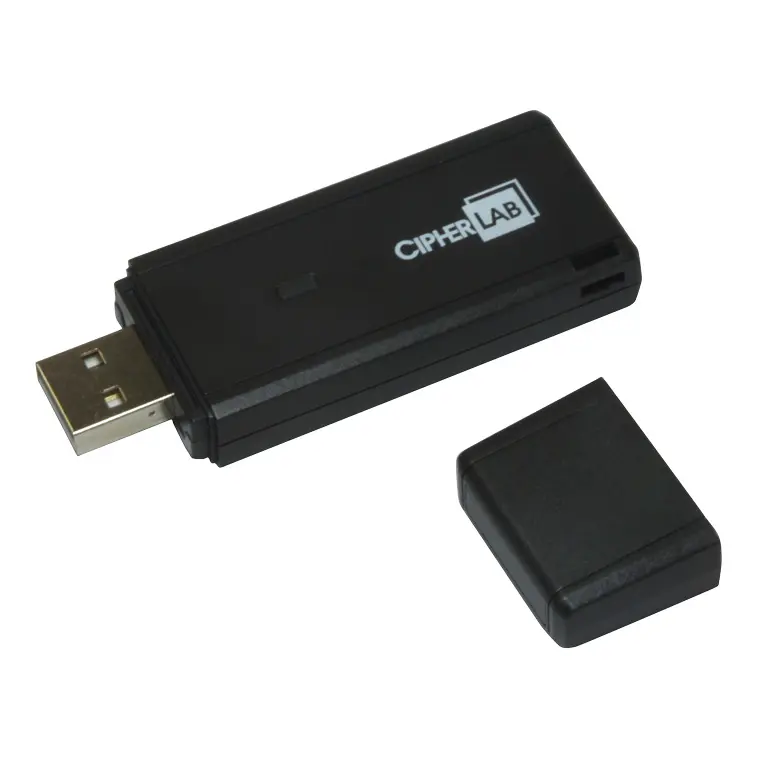

| 3610 |
専用Bluetooth USBドングル(*2) |

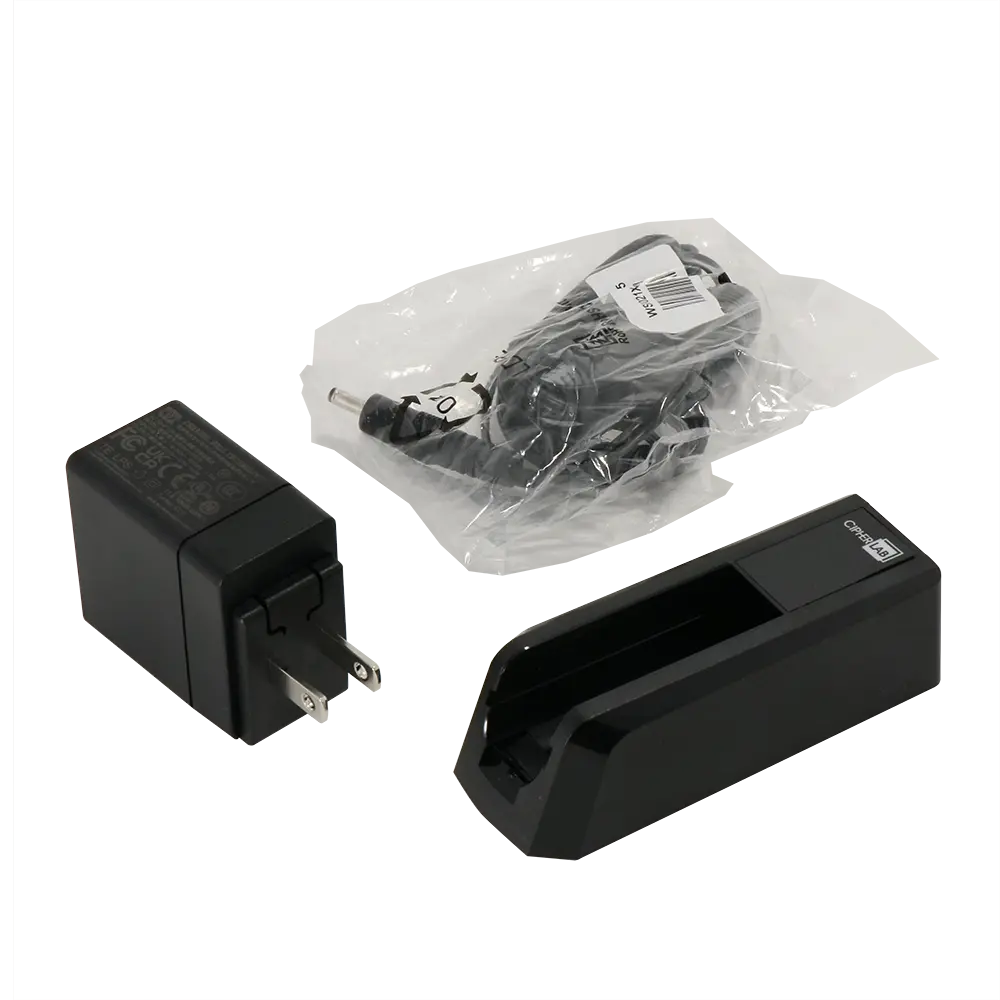

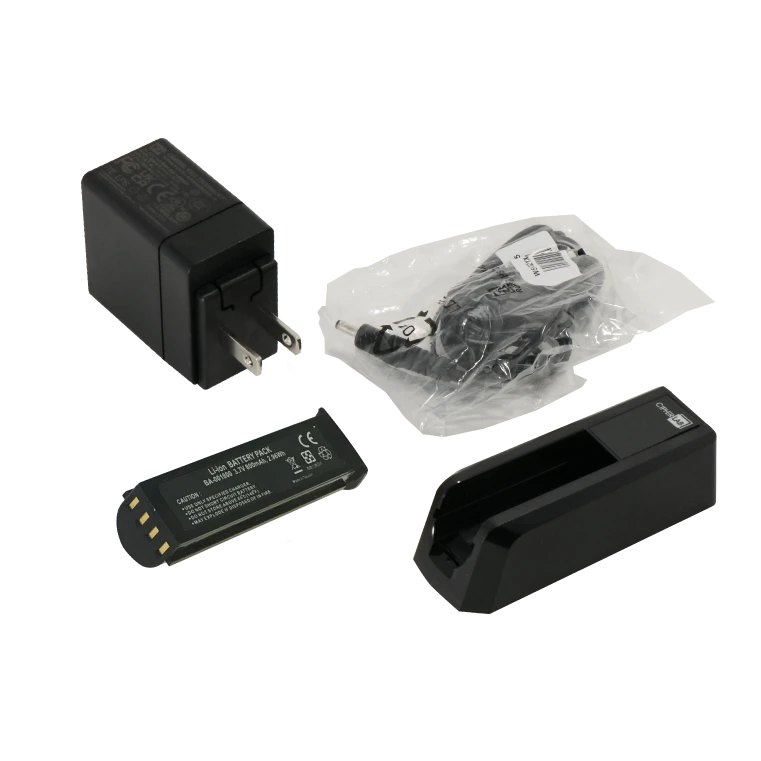

| CHGR-1560 |
充電池パック単体充電器,充電池パック/ACアダプタ付 |

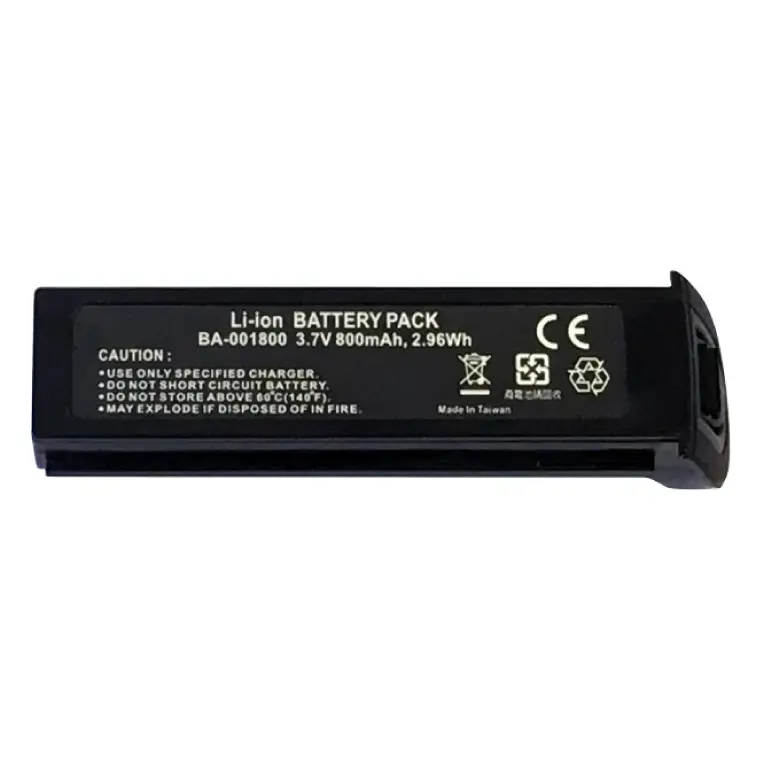

| RBATT-1560 |
専用リチウムイオン充電池パック |
| (*1) | 本体,3-in-1ベーススタンド,充電池パック1個,インターフェイスケーブル,ACアダプタのセットです。 |
| (*2) | USBキーボード(HID)及びUSBバーチャルCOMインターフェイスに対応しています。 USBキーボードインターフェイスは、Windows 7(32&64ビット) / 8(32&64ビット) / 10(32&64ビット)に対応しています。 USBバーチャルCOMインターフェイスは、Windows 8(32&64ビット) / 10(32&64ビット)に対応しています。 |
| (**) | メモ帳やEXCELといったアプリケーションソフトのカーソル位置にデータを入力したい場合は、キーボード インターフェイス又はUSBキーボードインターフェイス(HID)をご利用ください。RS232CやUSBバーチャルCOM インターフェイスは動作が異なりますのでご注意ください。 |
| ※ | 改良の為、予告無く外観・仕様を変更する場合があります。 |
| ※ | 各製品名・社名は該当各社の商標又は登録商標です。 |
