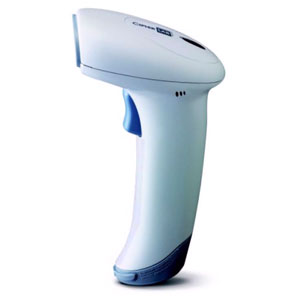

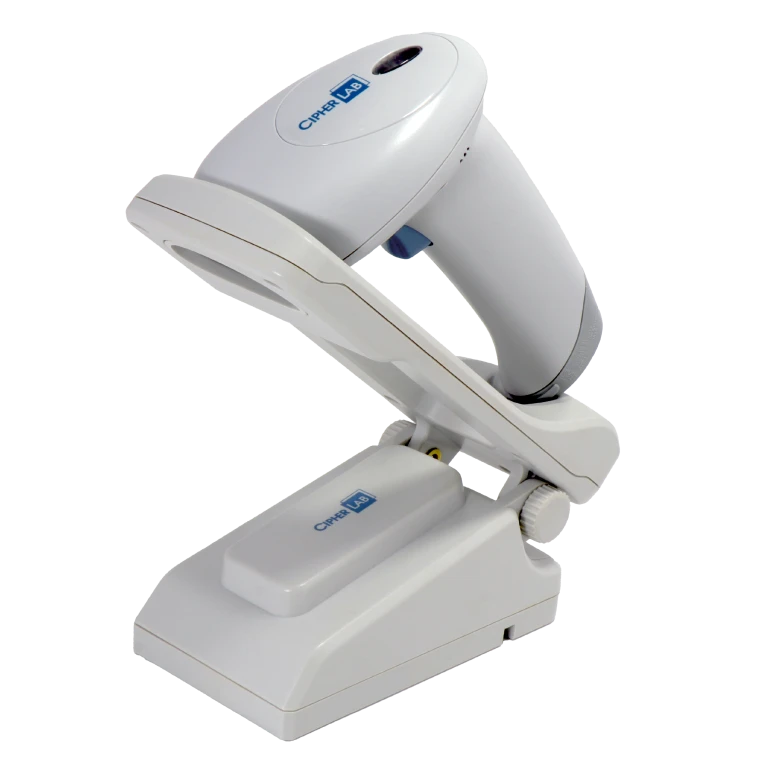

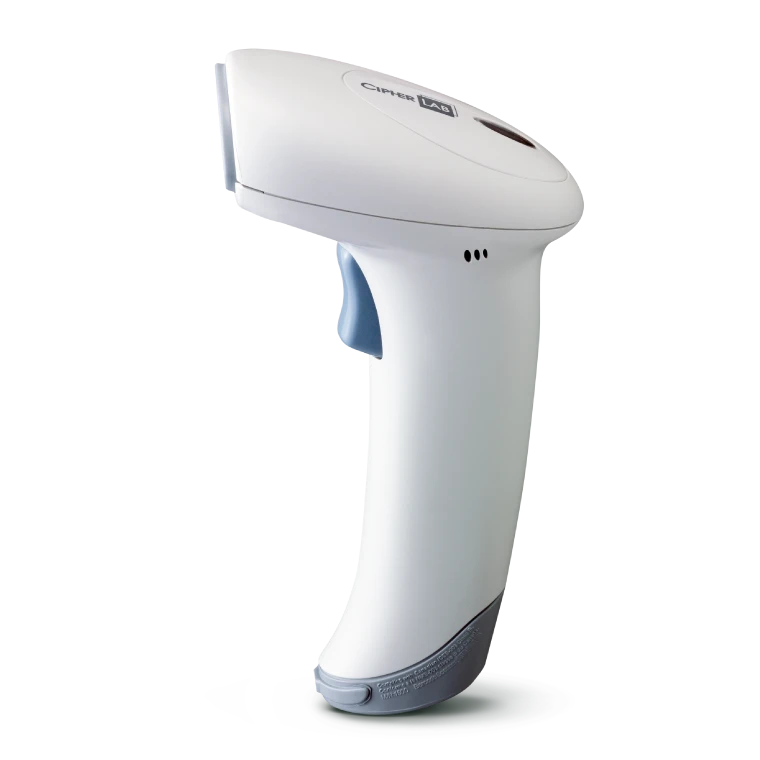

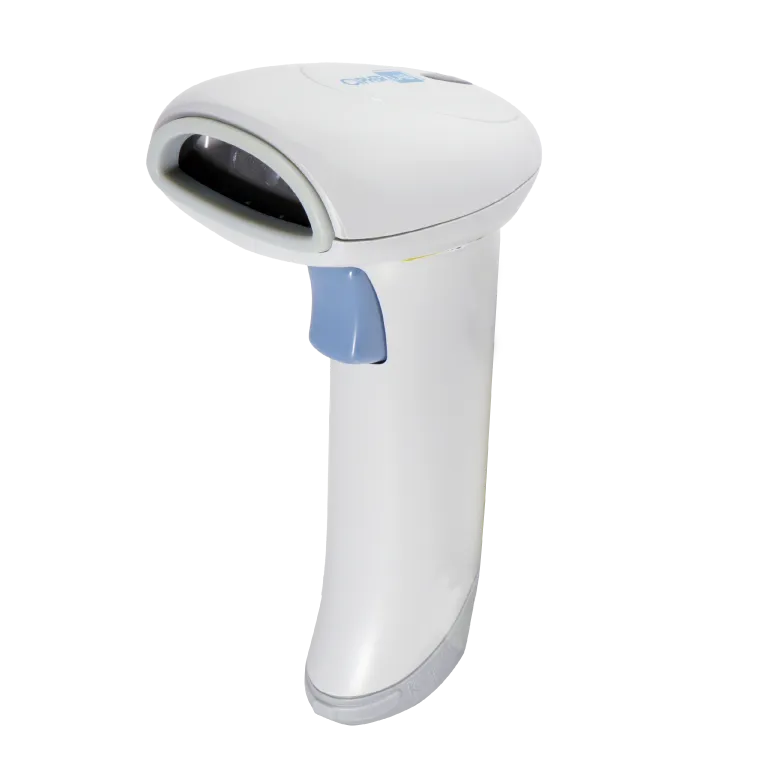

MODEL 1564AH 抗菌 ワイヤレスコードリーダ
無線通信で作業が快適
ベストプライス
- 読み取り：
2次元コード・バーコード - 接続：
Bluetooth
- WELCOMアプリ使用ライセンス付属
| ※： | エリアイメージャエンジンの保証は1年間です。 |
TELEC
技術基準適合証明
- R201-150383
- 特長
- 仕様
- 型番

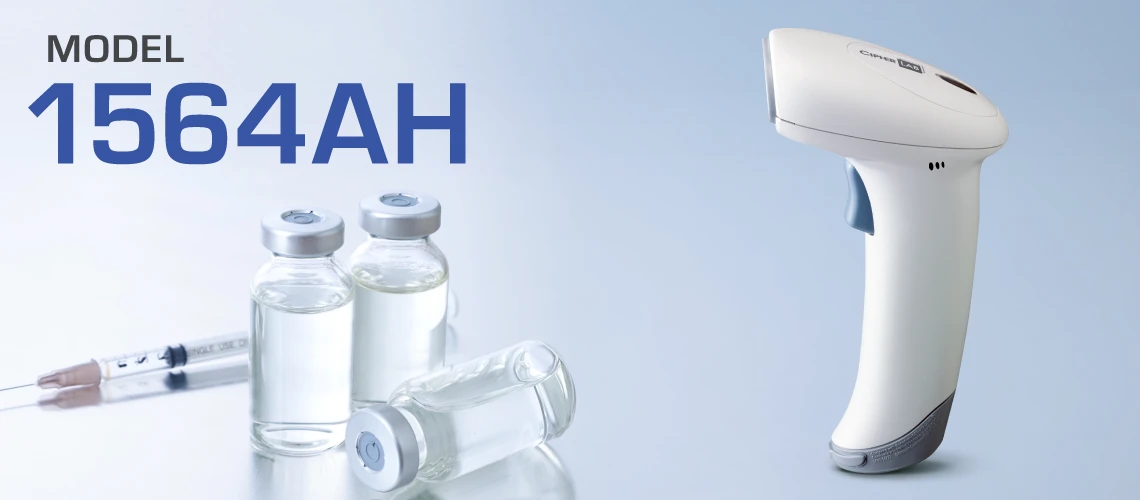

Bluetooth搭載・長距離通信対応
抗菌ワイヤレス2Dコードリーダ
MODEL 1564AHは、抗菌仕様の無線コードリーダです。表面コーティングではなくハウジング素材そのものに抗菌技術が組み込まれている為、経年劣化することなく、長期間使用しても清潔性を維持できます。
Bluetooth v4.0で高速・安定した通信を実現し、約90mの長距離通信や約256レコードを自動保存するオートメモリ機能も搭載しています。

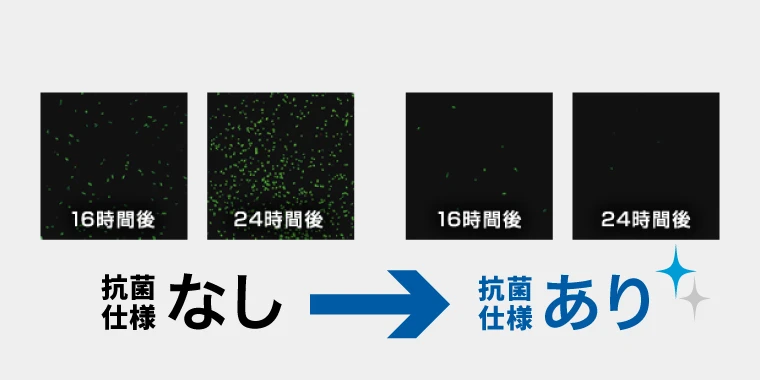

抗菌効果が半永久的
製品の素材自体に抗菌技術を組み込んでおり、経年劣化による効果の低下がなく、抗菌効果は半永久的に持続します。細菌の繁殖機能を抑制する仕組みで、衛生管理が求められる医療現場でも安心して使用できます。

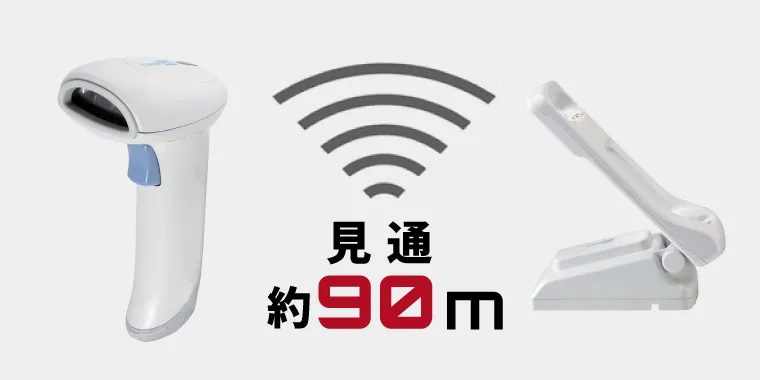

見通し約90mの長距離無線通信
高速で信頼性の高い Bluetooth®V4.0 Class 2 を搭載しており見通し約90mの長距離無線通信を可能にします。

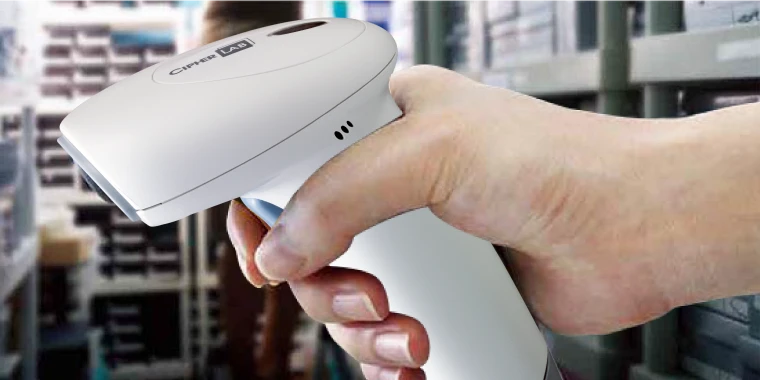

バッチモード対応
無線通信範囲外の現場でも使えるバッチモードは、読み取りデータを内蔵メモリ (4MB)に蓄積できます。蓄積データは作業後にまとめてPCなどへ送信します。

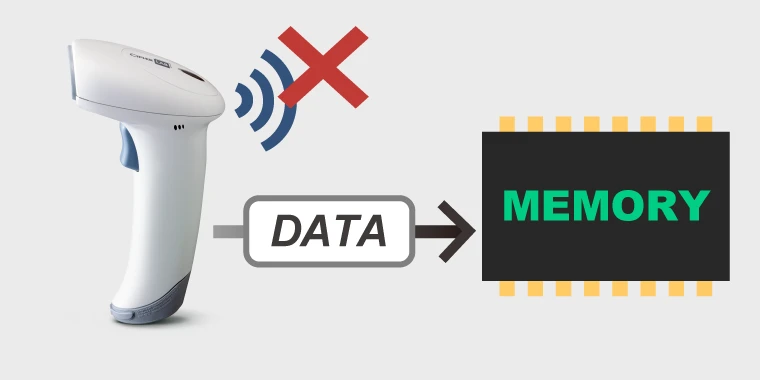

オートメモリ機能
無線通信エリア外に出てしまった時に、読取データメモリするオートメモリ機能をサポート(約256レコード)。一時的にデータを蓄積します。
日本語入力対応
USBキーボード/キーボードインターフェイス経由で漢字入力に対応。
データ編集機能装備
マルチバーコード読み取りや指定順序連結など、強力なデータ編集機能を装備しています。

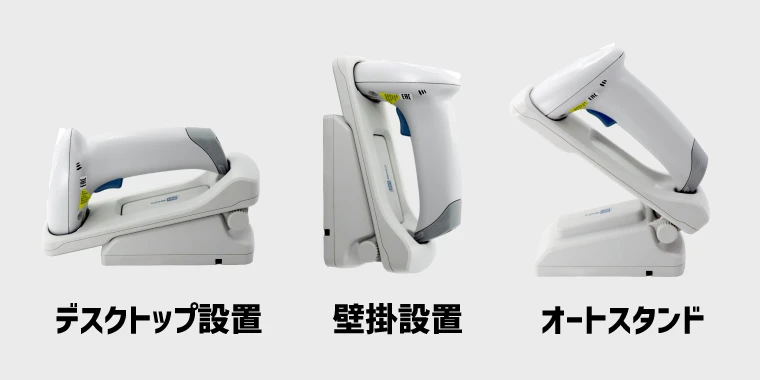

充電通信ベーススタンド
デスクトップ設置・壁掛設置・オートセンススタンドの3通りに使えるスタンドです。 1564Aシリーズはハンズフリーモード (※)に対応しています。
※：スタンドにセットしたままでコードを読み取ることが可能なモード。

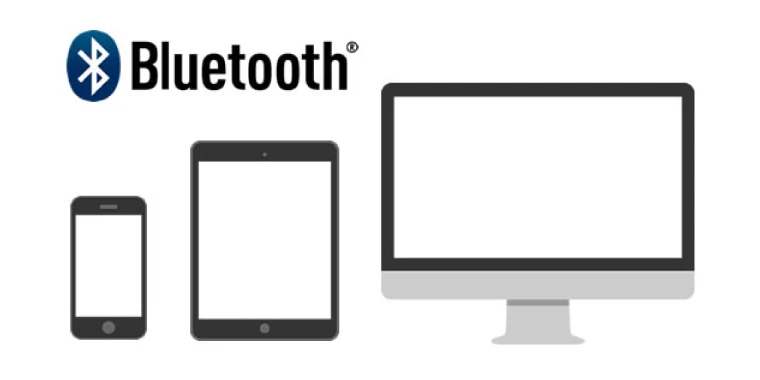

Bluetooth通信対応
Bluetooth SPP/HIDプロファイルに対応。PC、タブレット PC、スマートフォンなど Bluetooth を搭載した多くの機器に対応しています。
仕様
対応バーコード
- 二次元コード
- QR, マイクロQR, PDF417, MicroPDF, データマトリクス,マキシコード, EAN.UCC コンポジット, Aztec,日本郵便コード(カスタマバーコード), 他
- バーコード
- JAN/EAN/UPC, コード39, コーダバー(NW7),ディスクリート25, コード128, コード93, GS1 DataBar,インターリーブド25, IATA, MSI/Plessey, 他
読取深度
| シンボル | 1564AH (SE4107) |
|---|---|
| CODE 39 (0.0762mm/3mil) | 6.5～17 cm |
| CODE 39 (0.127mm/5mil) | 5～20.5 cm |
| UPCA (0.330mm/13mil) | 5.5～40 cm |
| PDF417 (0.127mm/5mil) | 7.5～12.0cm |
| QR (0.254mm/10mil) | 4～27.5 cm |
| ※： | メーカーバーコードチャートによる参考値です。周囲環境やコード品質に大きく影響を受けます。 |
仕様
| 項目 | 1564AH (SE4107) |
|
|---|---|---|
| 電源 | 専用リチウムイオン充電池パック (3.7V,800mAh) | |
| 動作時間 | 約26時間(※1) | |
| 無線部 | 対応規格 | Bluetooth® 4.0+EDR |
| 出力クラス | クラス2 | |
| 通信距離 | 見通 約90m(w/ベーススタンド)(※2) | |
| プロファイル | SPP,HID | |
| 読取方式 | CMOS イメージセンサ | |
| 読取画素数 | 1280 x 960ピクセル | |
| 光源 | 白色LED (緑色エイマ) | |
| 分解能 | 1D=0.0762mm , 2D=0.127mm | |
| PCS値 | 20％（最小） | |
| 走査速度 | 30回/秒 | |
| 読取角度 | ピッチ 60° , スキュー 60° | |
| 温度 | 動作時 | 0℃～50℃ |
| 保管時 | -20℃～60℃ | |
| 湿度 | 動作時 | 10%～90% (結露なきこと) |
| 保管時 | 5%～95% (結露なきこと) | |
| 耐落下 | 1.2mの高さからコンクリート面に高さから自然落下後、動作に異常なし | |
| 重量 | 約172g (電池含む) | |
| 耐静電気 | 8kV (接触), 15kV (気中) | |
| 保護等級 | IP30 | |
| 適合規格 | BSMI, CE, RCM, FCC, IC, KC, NCC, SRMC, TELEC, RoHS, REACH, WEEE, ErP | |
| 保証 | 3年 (エリアイメージャエンジンは1年) | |
| ※1： | 5秒に1回スキャンした場合の実測値です。周囲環境や運用状況により異なりますので、目安としてください。 |
| ※2： | 電波の特性上、周囲の電波状況・障害物・設置環境により異なります。弊社では、事前に実機によるテストをお勧めしております。 |
充電通信ベーススタンド
| 項目 | 仕様 |
|---|---|
| 電源 | 専用ACアダプタ(DC5V) |
| リーダ接続 | 最大7台まで接続可能 |
| インターフェイス (PCなどの上位デバイスとの通信) | USB（HID/バーチャルCOM） RS232C キーボード |
| 充電時間 | 約5時間(※1) |
| ※1： | セルフパワードUSBポートから十分な容量の電力供給が行える場合に限り、 ACアダプタを接続しなくても充電を行うことができます。 |
型番
型番：MODEL 1564AH 抗菌 ワイヤレスコードリーダ (セット)
セット内容
- 本体
- 充電池パック
- 充電通信ベーススタンド
- ACアダプタ
- インターフェイスケーブル
※:写真のスタンドは同じ形状の3-in-1ベーススタンドです。
充電通信ベーススタンドにはステータスLEDがあります。
| 型番 | 仕様 |
|---|---|
| 1564AH-U(※1)(※2) | コードレスコードリーダセット,抗菌,充電通信ベーススタンド（USB I/F） |
| 1564AH-R(※1) | コードレスコードリーダセット,抗菌,充電通信ベーススタンド（RS232C I/F） |
| 1564AH-K(※1) | コードレスコードリーダセット,抗菌,充電通信ベーススタンド（キーボード I/F） |
| ※1: | 本体,充電通信ベーススタンド,充電池パック1個,インターフェイスケーブル,ACアダプタのセットです。 |
| ※2: | USBキーボード(HID)及びUSBバーチャルCOMインターフェイスに対応しています。 |
| ※※: | メモ帳やEXCELといったアプリケーションソフトのカーソル位置にデータを入力したい場合は、キーボード インターフェイス又はUSBキーボードインターフェイス(HID)をご利用ください。 RS232CやUSBバーチャルCOM インターフェイスは動作が異なりますのでご注意ください。 |
型番：MODEL 1564AH コードレスコードリーダ (単体)
セット内容
- 本体
- 充電池パック
| 型番 | 仕様 |
|---|---|
| 1564AH | コードレスコードリーダ単体, 抗菌, 電池パック付 |
オプション
-
USBドングル(3610H)
-

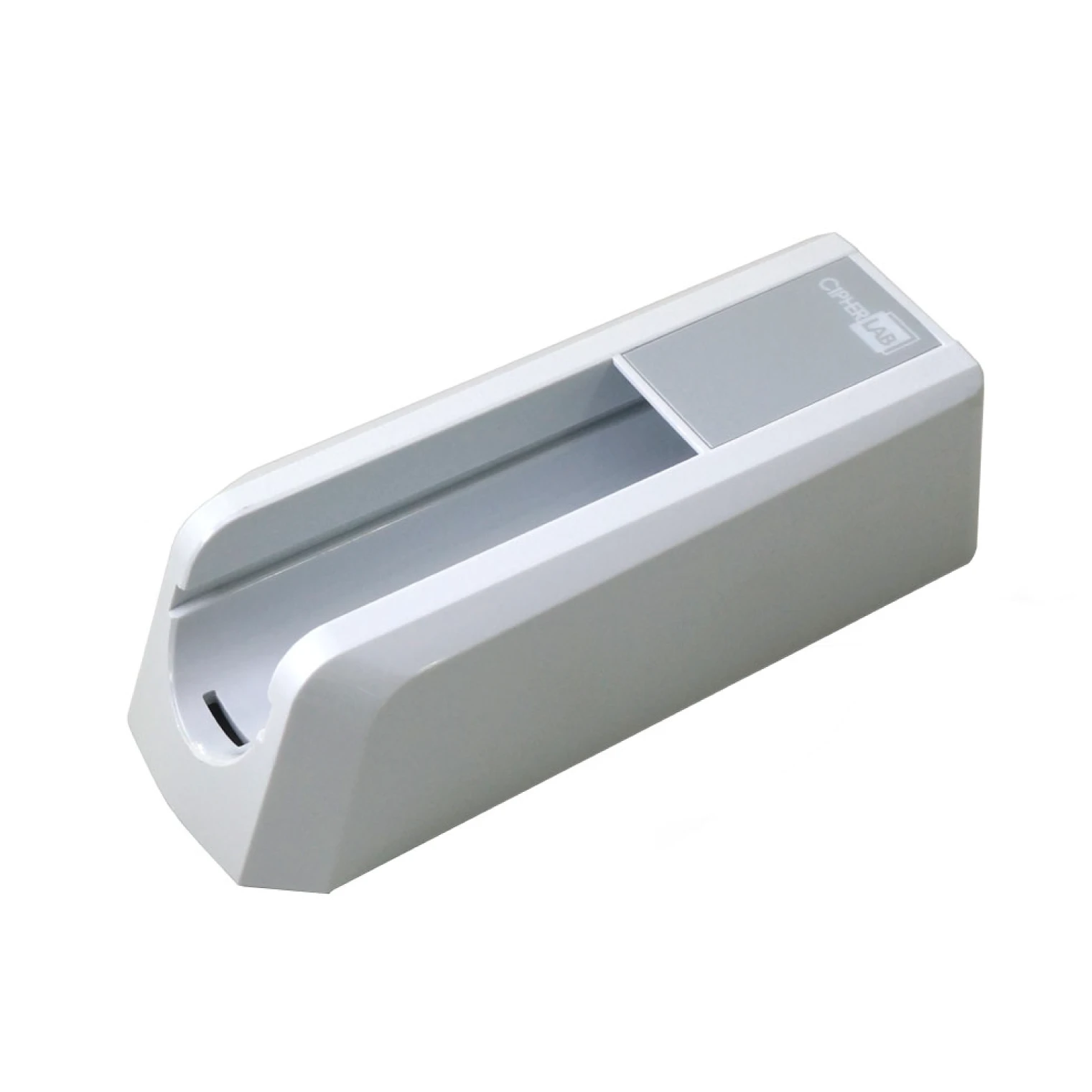

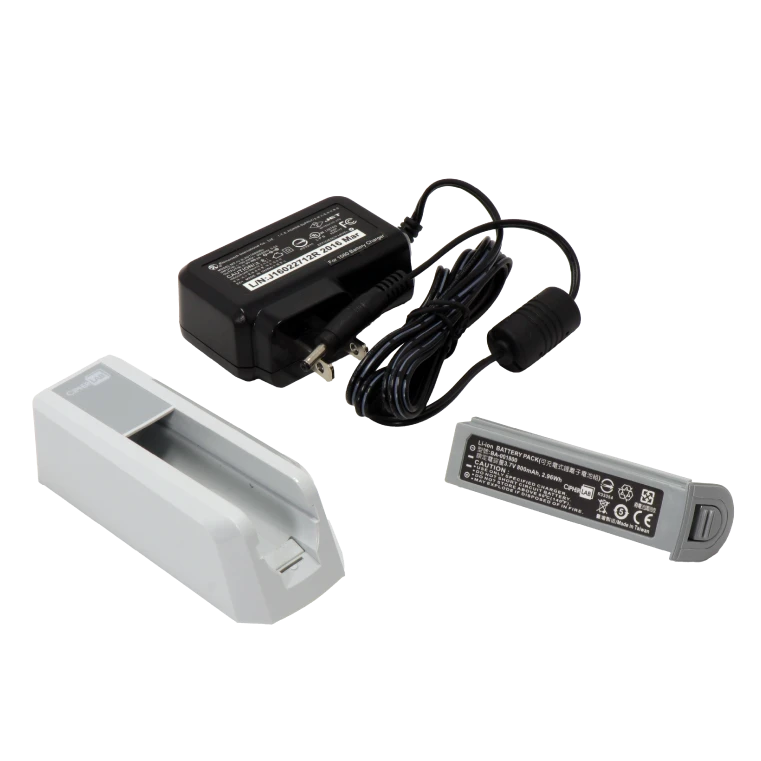

単体充電器(ACアダプタ付) (CHGR-1560H)
| 型番 | 仕様 |
|---|---|
| 3610H | 専用Bluetooth USBドングル |
| CHGR-1560H | 充電池パック単体充電器, 抗菌, 充電池パック/ACアダプタ付 |
| RBATT-1560H | 専用リチウムイオン充電池パック |
