QM30 組込式二次元コードスキャナ
QM30シリーズ
組込式二次元コードスキャナ
ベストプライス
- 特長
- 仕様
特長
- 取り付けやすい筐体サイズ
35.0×34.4×18.0mm、約18g
- 360°全方向読み取り
- 48万画素の高解像度イメージセンサ搭載
- 液晶画面上に表示されたコードを読み取り
- 高分解能で細小コードもさくさく読み取り
2次元コード：0.167mm
バーコード：0.125mm
機器に組み込みやすい小型・軽量設計
今まで組み込めなかった機器にも組込が可能
取り付けしやすい35ｍｍの筐体サイズ
高セキュリティ新QRコードにも対応
セキュリティを高めた「SQRC®（*）」に対応
会員証などの認証にご利用いただけるほか、
QRコード決済などでスマートフォンの画面上に表示されたコードも読み取り可能
| (*) | デンソーウェーブ社のウェブサービスで生成可能なコード。「公開データ」と「非公開データ」の2種類のデータを格納できるQRコード |
仕様
対応バーコードシンボル
- 一次元コード（バーコード）
- EAN-13/8（JAN-13/8）、UPC-A/E、UPC/EAN（アドオン付き）、Interleaved 2 of 5、CODABAR（NW-7）、CODE39、CODE93、CODE128（EAN-128）、GS1 DataBar(RSS）
- 二次元コード（QRコード）
- QRコード、マイクロQRコード、SQRC、PDF417、マイクロPDF417、DataMatrix、Aztec

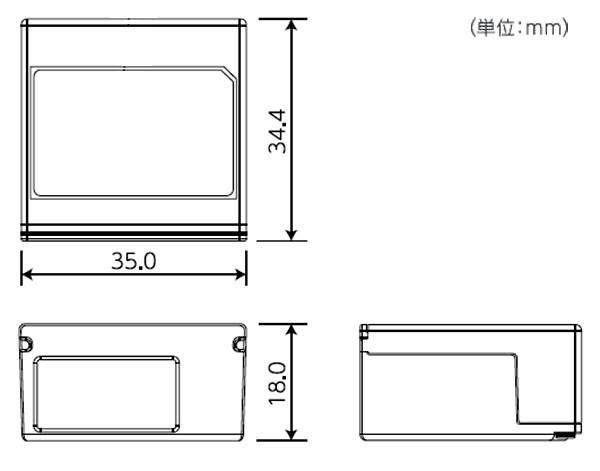

外形寸法
読み取り図
（単位：mm）
| (*) | 読み取り仕様は、周囲照度500lx下での値です。 |
| (*) | 光源の位置、ラベル面に対する角度などの条件によっては、 鏡面反射を起こす場合があり読み取りできないことがあります。 |
| (*) | 近点の読み取りは、読み取り視野により制限される場合があります。 |
| 項目 | 仕様 | |
|---|---|---|
| 最小分解能 | 2次元コード | 0.167mm |
| バーコード | 0.125mm | |
| イメージセンサ | 48万画素 CMOSイメージセンサ | |
| 照明 | 赤色LED | |
| マーカ | 赤色LED | |
| 視野 | 水平：40° 垂直：30° | |
| 液晶コード | 対応 | |
| PCS値 | 0.30以上 | |
| スキュー角 | 360° | |
| 傾角・仰角 | ±50° | |
| インターフェイス | QM30-SS | シリアル（TTLレベル）：8ピンボードtoワイヤーコネクタ |
| QM30-SU | USB2.0準拠（COM,HID)：USBコネクタmicro USB | |
| 電源 | DC5V±5％ | |
| 消費電流 | 500mA（読み取り時）、 180mA（読み取り待機時） |
|
| 環境性能 | 温度 | -10～50℃ |
| 湿度 | 10～90％RH（結露・結氷のないこと） | |
| 外形寸法 | 35.0mm(W)×34.4mm(L)×18.0mm(H) | |
| 質量 | 約18g | |
| 色 | 黒 | |
型番
■ QM30シリーズ 組込式二次元コードスキャナ
| 型番 | 仕様 |
|---|---|
| QM30-SR | 組込用2次元コードスキャナ, RS232C |
| QM30-SU | 組込用2次元コードスキャナ, USB |
| QB31-SR | 組込用2次元コードスキャナ, RS232C |
| QB31-SU | 組込用2次元コードスキャナ, USB |
| CBL-USB-AB | USBケーブル, CB00-US1400/4A-4B-01 |
| CBQ3-RS2000/15-9-01 | RS232C D15P→D9S変換ケーブル 2m |
| AD2-1005/3000 | ACアダプタ |
| ※ | 改良の為、予告無く外観・仕様を変更する場合があります。 |
| ※ | 各製品名・社名は該当各社の商標又は登録商標です。 |
