slimJAN ミドルレンジ リニアイメージャ

発売予定

  • バーコード
  • USB接続
  • RS232C接続
  • 抗菌
  • 3年保証

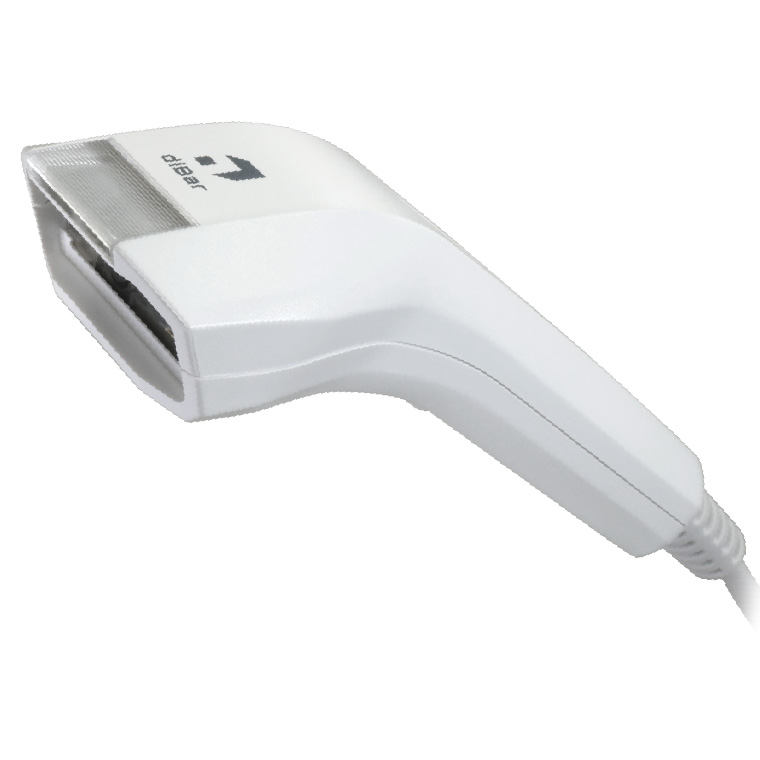

コンパクトハンドヘルド
リニアイメージャ

コンパクトな有線リニアイメージャ

コンパクトな有線リニアイメージャ

slimJANは読み取りレンジが4~27mm(コード128)の小型リニアイメージャ(バーコードリーダ)です。
スリムで小さなボディに合わせた専用スタンドもコンパクト設計。
省スペースなのでカウンター上でも場所を取りません。

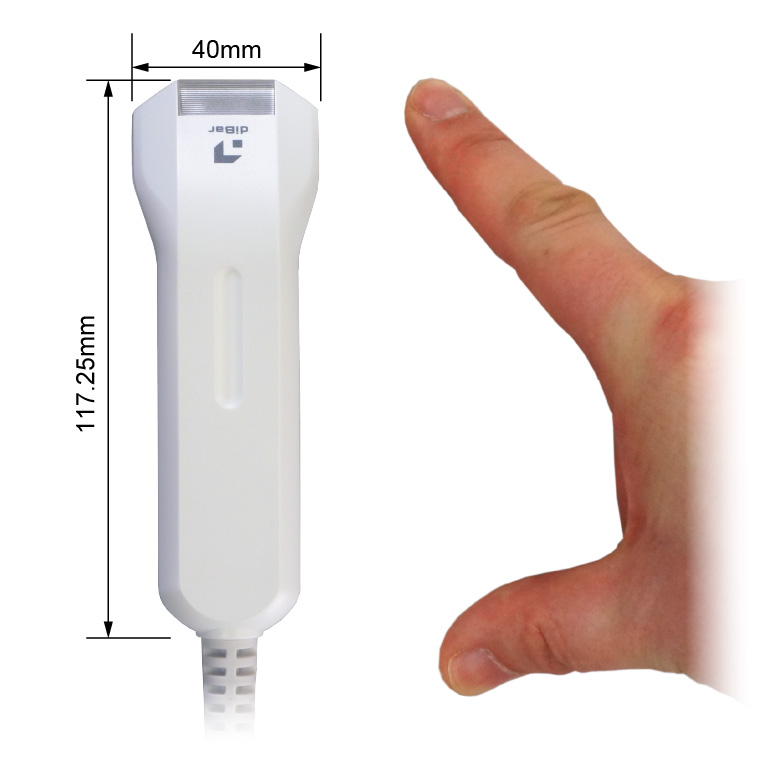

  • 寸法:34.32 × 40 × 117.25 mm
  • 重量:約38g
コンパクトな有線リニアイメージャ

読み取り確認がカンタン

読み取り確認のLEDに、広角照射高輝度青色LEDインディケータ VBI(TM)を採用。
視認性の高い青色光を広い面積で照らすので、読み取りLEDの見落としを防ぎます。

※ VBI=Visual Brightness Indicator

抗菌ボディ(SIAA)

抗菌ボディ(SIAA)

slimJANは抗菌製品技術協議会のSIAAマーク取得試験をクリアした製品です。

SIAAマークは、ISO22196法により評価された結果に基づき、抗菌製品技術評議会ガイドラインで品質管理・情報公開された製品に表示されています。

ISO22196 (抗菌ISO) は、JIS試験法 (JIS Z 2801) をベースとして日本から提案され各国の支持により、2007年にプラスチック製品の抗菌製品評価試験方法として発行された規格です。

選べるUSBコネクタ

選べるUSBコネクタ

USBモデルは、一般的な「USB(A)」、「micro USB (B)」、「USB Type-C」の3タイプをラインナップ。
上位デバイスに合わせて選択できます。

また、シリアルインターフェイス(RS232C)もラインナップしています。

仕様

対応バーコード

一次元コード(バーコード)
UPC/EAN/JAN, コード39, コーダバー(NW7), コード128, GS1-128, インターリーブド2/5, インダストリアル2/5, マトリクス2/5, MSI/Plessey, GS1 Databar, 他

読取深度

ナローバー/最小セル 読取深度
コード39
(0.101mm /4mil、PCS:0.3)
7~11.8 mm
コード39
(0.101mm /4mil、PCS:0.9)
8~9.8mm
コード39
(0.330mm /13mil、PCS:0.9)
6.5~33.5 mm
EAN13
(0.396mm /15.6mil、PCS:0.3)
3~26.5 mm
コード128
(0.330mm /13mil、PCS:0.9)
4~27 mm
読み取り性能はコード品質や周囲照度など運用環境により異なる場合があります。

寸法図

項目 仕様
インターフェイス USB(HID/VCOM)、 RS232C
読取センサ CMOSリニアイメージセンサー
光源 赤色LED 633nm
分解能 0.1mm(4miml) @コード39
PCS 30%
スキャン速度 100スキャン/秒
スキャン角度 56°
外形寸法(H × W × L) 34.32 × 40 × 117.25 mm
重量 約38g(ケーブル除く)
約89.4g(USBケーブル含む)
約118.9g(RS232ケーブル含む)
供給電圧 DC5%V +/-5%
消費電流 動作時 110mA以下 typ.
スタンバイ時 35mA typ.(RS232 TTL)
40mA typ.(USB)
温度 動作時 -10~50℃
保管時 -20~60℃
湿度 0~90%(氷結・結露なきこと)
耐落下衝撃 1.2m
ケーブル
USBケーブル 約1.5m RS232Cケーブル 約2.0m
保証 1年
適合規格 FCC, CE, VCCI, RoHS

型番

型番:slimJAN ミドルレンジリニアイメージャ

セット内容

  • 本体
  • インターフェイスケーブル
  • ドキュメント
型番 仕様
slimJAN-USB ミドルレンジリニアイメージャ,
USBインターフェイス(HID/COM), 1.5mストレート
slimJAN-TYPEC ミドルレンジリニアイメージャ,
TYPE-Cインターフェイス(HID/COM), 1.5mストレート
slimJAN-microUSB ミドルレンジリニアイメージャ,
miroUSBインターフェイス(HID/COM), 1.5mストレート
slimJAN-RS ミドルレンジリニアイメージャ,
RS232Cインターフェイス, 2mストレート, ACアダプタ別売

オプション

  • ACアダプタ

  • USBポート給電ケーブル

型番 仕様
PS5V ACアダプタ, DC5V 出力( RS232Cインターフェイス用)
CBL-USB-DC2155-15 USB/DCジャック 2.1Φ/5.5mmケーブル 1.5m
USBポート給電ケーブル

ダウンロード

ドキュメント

名称 対応モデル データ
ハンドヘルドバーコードリーダ ユーザーズガイド slimJAN ダウンロード

ドライバ

名称 対応モデル データ
USB-COMドライバ slimJAN 他
ダウンロード
