Honeywell社製エリアイメージャに、漢字送信機能やデータ照合機能など、有償の応用機能(オプション)を追加することができます。

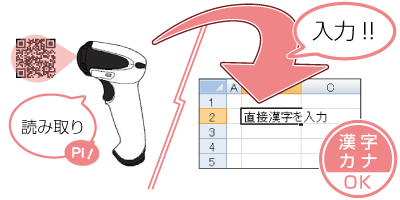

漢字送信機能

漢字送信機能を有効にすることで、USBキーボード(HID)/キーボードインターフェイス経由で他のユーティリティソフトなどを介さず、直接アプリケーションに漢字やカナを入力することが可能になります。

制限事項

バッファー容量の制限から目安として、2バイト文字(漢字・カナ等)100文字以上及び1バイトカナ文字125文字以上を含むコードはオーバーフローエラーとなり、データの送信が行えません。
オーバーフローエラーが発生した場合は、グッドリードビープの前に低音のエラービープを数秒鳴動し、下記のメッセージを送信します。

[ 出力 ]
<プリフィックス>OVERFLOW<サフィックス>

漢字送信機能

UTF-8のQRコード読み取りに対応

UTF-8読み取り機能を有効にすることで、通常では文字化けしてしまうマイナンバーQRコードなどのUTF-8でエンコードされたコードを読み取って、 USBキーボード(HID)/キーボードインターフェイス経由で他のユーティリティソフトなどを介さず、直接アプリケーションに漢字やカナを入力することが可能になります。

マイナンバーQR

GS1編集機能

GS1編集機能を使うと、GS1-128やGS1 DataBarの読取データから識別子(AI)を自動検出して、下記の4パターンの編集フォーマットでデータを送信することが可能です。

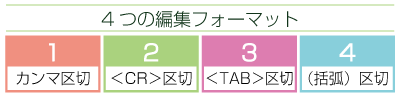

GS1編集機能:読み取りデータから識別子を検出し、4パターンの編集フォーマットでデータを送信します。

パターン1:カンマ区切り

識別子(AI)を自動検出し、下記のようにAIデータをカンマ(,)で区切って出力します。識別子(AI)は出力しません。

[ 出力 ]
<プリフィックス>AIデータ1,AIデータ2,AIデータ3<サフィックス>

[ バーコード例 ]
プリフィックス 無し、サフィックス <Enter> の場合

GS1サンプル
14912345678904,1000,12<Enter>

パターン2:<CR>区切り

識別子(AI)を自動検出し、下記のようにAIデータを<CR>(0Dhex)で区切って出力します。識別子(AI)は出力しません。
<CR>は、USBキーボード/キーボードインターフェイスでは、Enterキーとして出力されます。

[ 出力 ]
<プリフィックス>AIデータ1<CR>AIデータ2<CR>AIデータ3<サフィックス>

[ バーコード例 ]
プリフィックス 無し、サフィックス <Enter> の場合

GS1サンプル
14912345678904<Enter>1000<Enter>12<Enter>

パターン3:TAB区切り

識別子(AI)を自動検出し、下記のようにAIデータを<TAB>(09hex)で区切って出力します。識別子(AI)は出力しません。

[ 出力 ]
<プリフィックス>AIデータ1<TAB>AIデータ2<TAB>AIデータ3<サフィックス>

[ バーコード例 ]
プリフィックス 無し、サフィックス <Enter> の場合

GS1サンプル
14912345678904<TAB>1000<TAB>12<Enter>

パターン4:括弧区切り

下記のように識別子(AI)を括弧()で囲んで出力します。

[ 出力 ]
<プリフィックス>(AI1)AIデータ1(AI2)AIデータ2(AI3)AIデータ<サフィックス>

[ バーコード例 ]
プリフィックス 無し、サフィックス <Enter> の場合

GS1サンプル
(01)14912345678904(30)1000(10)2<Enter>

エラー発生時の出力

読み取ったGS1コードのフォーマットにエラーがあった場合、GS1編集機能は動作しません。
グッドリードビープの前に低音のエラービープを数秒鳴動し、下記の通り、そのまま読取データを送信します。

[ 出力 ]
<プリフィックス>読取データ<サフィックス>

GS1フォーマットチェッカ機能

GS1-128やGS1 DataBarの識別子(AI)やAIデータが正しいフォーマットでエンコードされているかをチェックする機能です。
GS1バーコードにエンコードされたAIおよびデータが正しく構成されているかを簡単に確認できます。
これにより、印刷ミスによるレジでのトラブルを未然に防ぐことができます。

対応GS1バーコード

  • GS1-128
  • GS1 DataBar
  • 医療用機器/医薬品GS1
  • 料金代理収納GS1

フォーマットエラー無しの出力

読取データの後ろに「,OK」が付加送信されます。

[ 出力 ]
<プリフィックス>読取データ,OK<サフィックス>

フォーマットエラー有りの出力

読取データの後ろに「,ERROR nnn」が付加送信されます。
エラーコードは、常に3桁の数字です。

[ 出力 ]
<プリフィックス>読取データ,ERROR nnn<サフィックス>

エラー表

エラー番号 エラー内容
ERROR 001 AI(37)を含むGS1バーーコードに、AI(02)が併用されていません。
ERROR 002 AI(02)を含むGS1バーーコードに、AI(37)が併用されていません。
ERROR 003 AI(242)を含むGS1バーーコードに、AI(01)かAI(02)が併用されていません。
ERROR 004 AI(242)を含むGS1バーーコードのAI(01)かAI(02)のパッケージインジケータに9以外が使用できません。
ERROR 005 AI(250)を含むGS1バーーコードに、AI(01)とAI(21)が併用されていません。
ERROR 006 AI(254)を含むGS1バーーコードに、AI(414)が併用されていません。
ERROR 007 可変長タイプAIに区切り記号が入っています。
ERROR 008 固定長タイプAIに不要な区切り記号が入っています。
ERROR 009 数字のみ指定可能なAIにキャラクタ文字が入っています。
ERROR 010 固定桁数で付加されるデータ内に区切り記号が入っています。
ERROR 011 固定桁数AIのデータ桁数が不足しています。
ERROR 012 AIに不要な区切り記号が入っています。
ERROR 013 該当するAIが見つかりませんでした。
ERROR 014 医療用医薬品では先頭AI(01)が必須です。
ERROR 015 医療用医薬品では規格外のAIです。
ERROR 016 AI(30)にはパッケージインジケータ:9以外は使用できません。
ERROR 017 AI(17)より後ろへの表記が必須です。
ERROR 018 AI(17)とAI(30)より後ろへの表記が必須です。

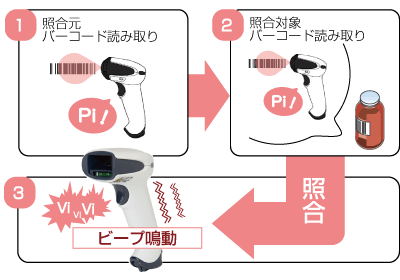

データ照合機能

読み取ったデータを1対1照合して、結果を出力する機能です。
照合元データを読み取ると、グッドリードビープを鳴動し、読取データを通常フォーマット <プリフィックス>読取データ<サフィックス> で送信します。
次に照合対象データを読み取ると、結果に応じて、下記のようにビープを鳴動し、結果を送信します。

データ照合機能

データ照合OKの場合

グッドリードビープの前に高音のOKビープを数秒鳴動し、下記のフォーマットでメッセージを送信します。読取データの後ろに「,OK」が付加送信されます。

[ 出力 ]
<プリフィックス>読取データ,OK<サフィックス>

データ照合NGの場合

グッドリードビープの前に低音のNGビープを数秒鳴動し、下記のフォーマットでメッセージを送信します。読取データの後ろに「,NG」が付加送信されます。

[ 出力 ]
<プリフィックス>読取データ,NG<サフィックス>

マイナンバーOCR チェックデジット検査

マイナンバー記載されているナンバーのチェックディジットを検査する機能。
この機能では付加されているチェックデジットから読み取りデータに誤りがないかの検査を行います。

対象製品

OCR対応製品で、別売のOCR読取機能追加ライセンス(SW-OCR-□□□□)が必要です。

マイナンバーOCR チェックデジット

主な対応製品

Xenon 1900シリーズ

Xenon 1900シリーズ
超高速エリアイメージャ

標準分解能(SR)用のパスポートOCRスタンドあり。オプション OCRデコーダでマイナンバーにも対応。

Xenon 1900 Color

Xenon 1900シリーズ
カラーイメージング対応
エリアイメージャ

カラーイメージ撮影とカラーバーコード読み取りに対応。オプション OCRデコーダでマイナンバーにも対応。

Xenon 1902シリーズ

Xenon 1902シリーズ
ワイヤレス超高速エリアイメージャ

Xenon 1900シリーズのワイヤレスモデルシリーズ。 Bluetooth Ver.2.1 クラス2。

Xenon 1902シリーズ

Xenon 1902シリーズ
カラーイメージング対応
ワイヤレスイメージャ

Xenon 1900のワイヤレスモデル。カラー撮影とカラーバーコード読取に対応。 Bluetooth Ver.2.1 クラス2。

7580g Genesisシリーズ

7580g Genesis
プレゼンテーションエリアイメージャ

200cm/秒の移動体読取に対応。 最大15コードを一括読み取り可能。 液晶画面のコードも確実に読み取り。

Solaris 7980g

Solaris 7980gシリーズ
定置式2Dエリアイメージャ

広い読み取りエリアと高速読み取り。携帯液晶も読み取り可能。

Xenon 1902シリーズ

<diBar> slimQR
小型エリアイメージャ

長さ12cmの小型リーダー。スタンドも小型なので卓上POSにも最適。

cubeQR 二次元バーコードリーダー

<diBar> cubeQR
固定式エリアイメージャ

組み込みに最適な超小型の二次元コードリーダ。
