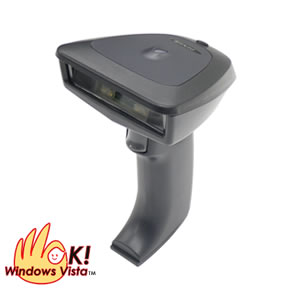

MODEL GT10Q-SBシリーズ
無線式二次元バーコードスキャナ
 |
|
 |
約10mの無線通信を実現 |
|
常時接続で8時間の連続稼働が可能 |
|
QRコード、各種二次元コード及び一次元バーコードはもちろん、RSS(GS1-Databar)コードやコンポジットコードの読取にも対応 |
|
コード照合機能を搭載
マスターコードを登録することで、コードの一致・不一致を瞬時に判定 |
|
任意のデータを抽出送信できるデータ編集機能を搭載 |
|
抜群の操作性
青：読取完了
緑：処理完了
赤：NG |
- バイブレータ機能
読取完了をバイブレータで確認
- 3段階から選べるブザー音量
周囲環境に合わせ、ブザー音量を3段階に設定可能
- 3色の高輝度LED
動作状態を示す3色の表示LEDを採用
|
多彩な読取機能
| ●ポイントスキャンモード |
|
| ●複数コードや多段バーコードを一括読取 |
4個のQRコードも一括読取 |
多彩な新機能を搭載
| ●コード照合機能 |
登録したマスターコードと、読み取ったコードの一致・不一致を判定する照合機能を搭載
1.出荷指示書の出荷品二次元コードを読取り、マスターコード登録
2.出荷品の二次元コードを 読取り、マスターコードと照合チェックし出荷可否を判定 |
| ●データ編集機能 |
上位アプリケーションの負荷を軽減する多彩なデータ処理機能を搭載
|
| ●オートセンス機能 |
ラベルを検出すると自動的に読取を開始するオートセンス機能を搭載
 |
| ●ソフトウェアトリガ機能 |
上位からのシリアルコマンドで読取制御が行えるソフトウェアトリガ機能を搭載
 |
|
仕様一覧
| 項目 |
仕様 |
| 電源 |
専用NiMH充電池パック |
| 動作時間 |
約8時間（常時接続 5秒に1回読取） |
| 読取コード |
QR, マイクロQR, データマトリクス（ECC200）, PDF417, マキシコード,
JAN/EAN/UPC, コード39, NW7, ITF, コード128, EAN128(GS1-128), RSS(GS1-Databar)コード, コンポジットコード |
| 分解能 |
0.25mm(2D), 0.15mm(1D) |
| イメージ取込 |
可能 |
| 読取位置 |
100ｍｍ（読取基準位置） |
| マーカ |
エリアガイドマーカ |
| PCS値 |
0.45min. |
| スキュー角 |
360度 |
| 読取角度 |
|
| 読取確認 |
高輝度LED（青･緑･赤）,
ブザー,
バイブレータ |
インター
フェイス |
RS232C又はUSBバーチャルCOM
ボーレート：115.2Kbps max. |
| 保護構造 |
IP54(JIS防塵・防沫型) |
| 耐落下 |
2ｍの高さからコンクリート面に自然落下して動作に支障なし |
| 動作温度 |
0℃～+50℃ |
| 湿度 |
10%～90% 結露・氷結無し |
| 周囲照度 |
20～10,000lux
※昼光色蛍光灯下 |
| 重量 |
約260ｇ |
通信ユニット仕様
| 無線部 |
Bluetooth V2.0 Class 2, SPP |
インター
フェイス |
RS232C, USBインターフェイス |
| 電源 |
専用ACアダプタ（RS232C）
又はPCより供給（USB） |
読取フィールド
アクセサリ
 |
型番 |
仕様 |
GT10Q-SB(*1)(*2)
 |
無線式二次元バーコードスキャナ,標準モデル
|
BA11-RKU-U(*3)
|
通信ユニット,
USBインターフェイスケーブル付 |
| BA11-RKU-K |
通信ユニット, DOS/Vキーボードインターフェイスケーブル付 |
| BA11-RKU-R |
通信ユニット（充電器組込用）, RS232Cインターフェイスケーブル付 |
| BA11-RKU-RA |
通信ユニット（別置用）, RS232Cインターフェイスケーブル&ACアダプタ付 |
| BA20-RU-RA |
通信ユニット
（RS232Cインターフェイス）, RS232Cケーブル/ACアダプタ付 |
| BA20-RU-R |
通信ユニット
（RS232Cインターフェイス･充電器組込用）, RS232Cケーブル付（ACアダプタ無しタイプ） |
| BA20-RU-U |
通信ユニット
（USB-HIDインターフェイス）, USBケーブル付 |
| BA20-RU-VC |
通信ユニット
（USB-COMインターフェイス）, USBケーブル付 |
| S-GT10 |
デスクトップ/ウォールマウント対応専用ホルダ, ブラック |
| H-GT10 |
ハンズフリースタンド, 多関節タイプ |
H-GT11
|
ハンズフリースタンド, ヘビーウェイトタイプ |
| T-GT10 |
天吊り用サスペンダー |
| K-GT10 |
腰用ケース |
NSBHT-GT10
|
ネックストラップ |
| (*1) |
専用充電器（CH-GT10N）, ACアダプタが付属します |
| (*2) |
PC側にSPP（シリアルポートプロファイル）対応のBluetoothモジュールが既にある場合は、
直接通信することも可能です |
| (*3) |
USBキーボード及びUSBバーチャルCOMに対応します
両インターフェイスともにWindows 98SE/ME/2000/XP/Vistaに対応しています |
|
|
|
