MODEL NLV-2101シリーズ
メガピクセル
高性能二次元イメージャ
|
|
|
サンプル価格￥120,000～（税込\126,000～）
|
 仕様一覧
| 項目 |
仕様 |
| 読取コード |
二次元コード
QR, マイクロQR, PDF417, MicroPDF, Aztec, データマトリクス（ECC 0-140/ECC200）, マキシコード（モード2-5）,
EAN, UCCコンポジット
一次元コード
UPC/EAN/JAN, コード39, NW7, インダストリアル25, コード128,
コード93, RSS(GS1-Databar), インターリーブド25, IATA, MSI/Plesseyほか |
| 光学仕様 |
| 読取方式 |
SXGA CMOSエリアセンサ |
| 読取画素数 |
1280（横）×1024（縦）, 130万画素 |
| 読取LED |
630nm |
| 焦点距離 |
110mm |
| 分解能 |
0.127mm(コード39, PDF417)
0.169mm(データマトリクス, QR) |
| 最小PCS |
0.45(下地0.7以上) |
|
| ｲﾝﾀｰﾌｪｲｽ |
RS232Cインターフェイス
USBキーボードインターフェイス(*)
USBバーチャルCOMインターフェイス(*)
(*)ロット受注生産品 |
| 電源 |
| 供給電圧 |
DC5+/-10％
|
| 消費電力 |
130mA typ.(スタンバイ時)
230mA typ.(動作時)
|
|
| 温度 |
動作温度0℃～＋45℃
保管温度-20℃～＋60℃ |
| 湿度 |
20％～85％ 結氷・結露無し |
| 耐外乱光 |
| 白熱灯下 |
10,000lux |
| 蛍光灯下 |
10,000lux |
| 太陽光下 |
100,000lux |
|
| 耐落下 |
75cmの高さからコンクリート床面へ6方向、各1回自然落下後、正常動作 |
| 耐振動 |
2G 10～100Hz 1サイクル6分にて、
XYZ各方向10サイクル実施後、異常なし |
| 耐静電気 |
| 破壊無 |
接触放電+/-15KV |
| 誤動作無 |
接触放電+/-4KV
気中放電+/-8KV |
|
| 外形寸法 |
58.0(W)×46.0(D)×24.5(H)mm |
| 重量 |
約120g (ケーブル除く) |
| 保護構造 |
IP42 |
| MTBF |
50,000時間 |
|

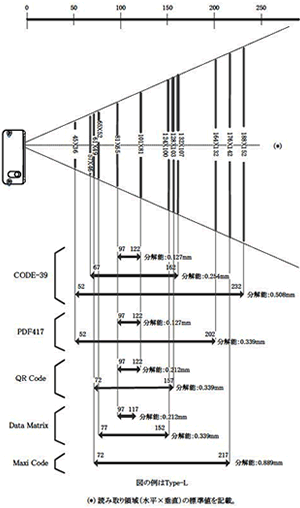

読取フィールド参考図
|
|
型番
|
仕様
|
サンプル価格
|
| NLV-2101-L-R(*1) |
定置式高性能エリアイメージャ, L型, RS232C I/F |
 ￥120,000
(税込￥126,000) |
| NLV-2101-I-R(*1)(*3) |
定置式高性能エリアイメージャ, I型, RS232C I/F |
ロット受注生産品 |
| NLV-2101-S-R(*1)(*3) |
定置式高性能エリアイメージャ, S型, RS232C I/F |
ロット受注生産品 |
| NLV-2101-L-U(*2)(*3) |
定置式高性能エリアイメージャ, L型, USB I/F |
ロット受注生産品 |
| NLV-2101-I-U(*2)(*3) |
定置式高性能エリアイメージャ, I型, USB I/F |
ロット受注生産品 |
| NLV-2101-S-U(*2)(*3) |
定置式高性能エリアイメージャ, S型, USB I/F |
ロット受注生産品 |
| PS5V |
RS232Cスキャナ用ACアダプタ |
￥3,980
(税込￥4,179) |
| (*1)バラ線が標準仕様となります。コネクタ加工が必要な場合は、別途ご相談下さい
(*2)USBキーボードインターフェイス(HID)とUSBバーチャルCOMインターフェイスに対応します
(*3)ロット受注生産品となりますので、弊社担当までご相談ください
|
|
|
