NLV-5201 組込用小型エリアイメージャ
NLV-5201
小型・高速エリアイメージャ
ベストプライス
- 特長
- 仕様
- 型番
- ダウンロード
特長

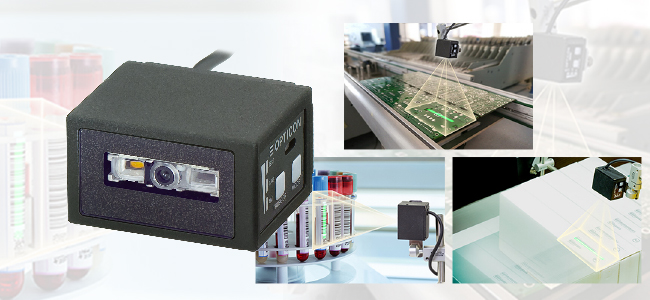

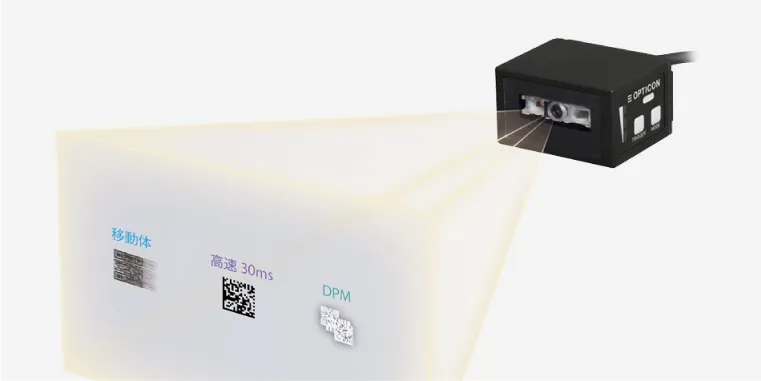

高速移動体、高速読み取り、DPM読み取り可能な
組み込みモジュール
最大100フレームCMOSセンサ、高性能CPUにより、圧倒的な読み取り性能とスピードを実現。
マーキングコード（DPM）、角度・回転ズレ時、高速移動（30m/秒台）時の読み取りに対応。

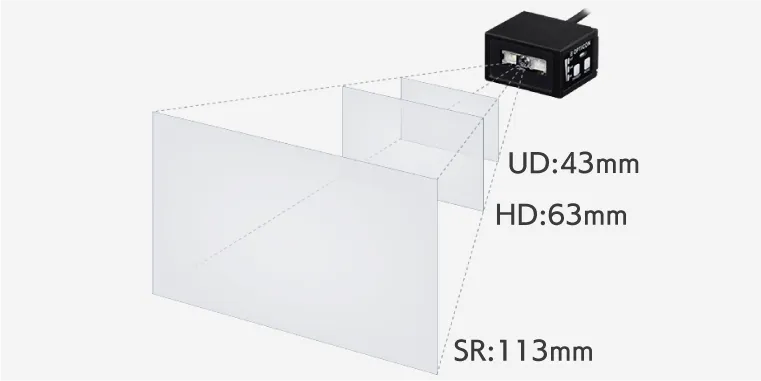

SR:113mm(標準)、HD:63mm(高密度)、UD:43mm(超高密度)の3タイプをラインナップ。
設置環境、用途に合わせてお選びいただけます。

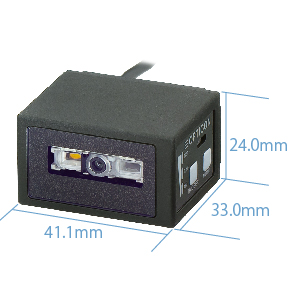

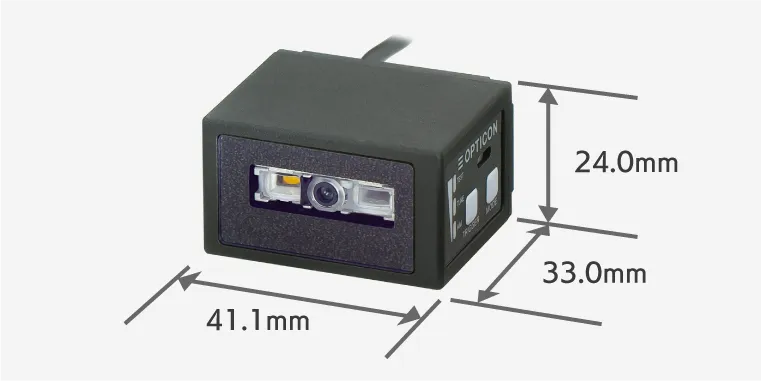

コンパクトな筐体
高性能でありながら、業界最小クラスのコンパクト形状を実現。

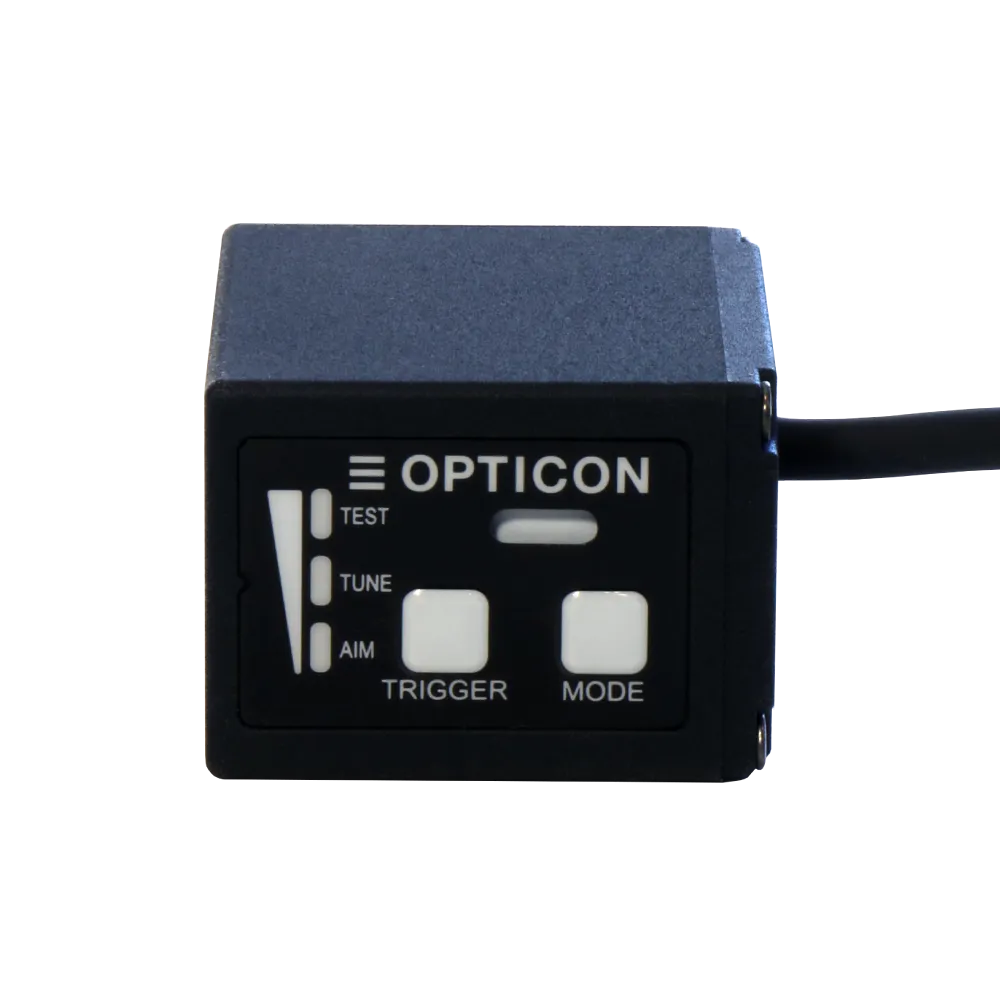

操作パネルを搭載
筐体側面にチューニングや読み取り率テストなどを行える操作パネルを搭載。

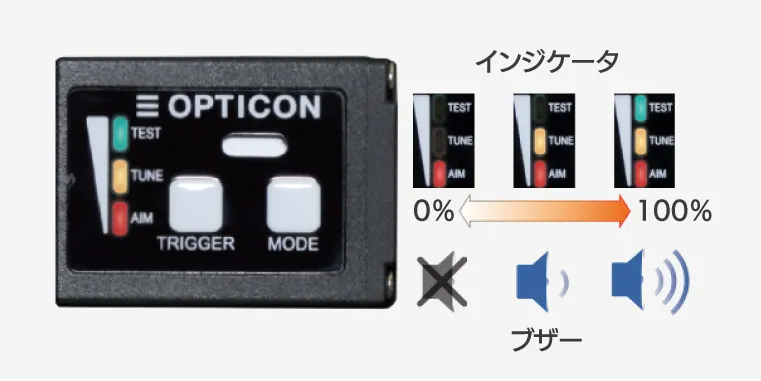

LEDインジケータやブザーにより状態の確認もできます。

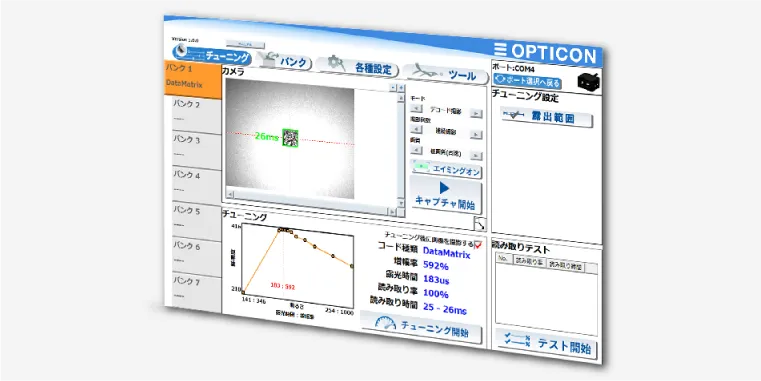

メーカのチューニングツール(UniversalTuningTool)を使用することで、最適な設置条件や設定などを簡単に決めることができます。
仕様

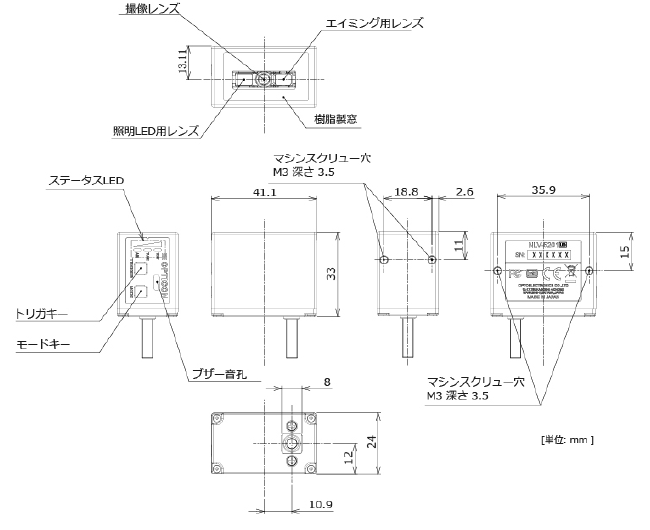

寸法図
分解能/深度図

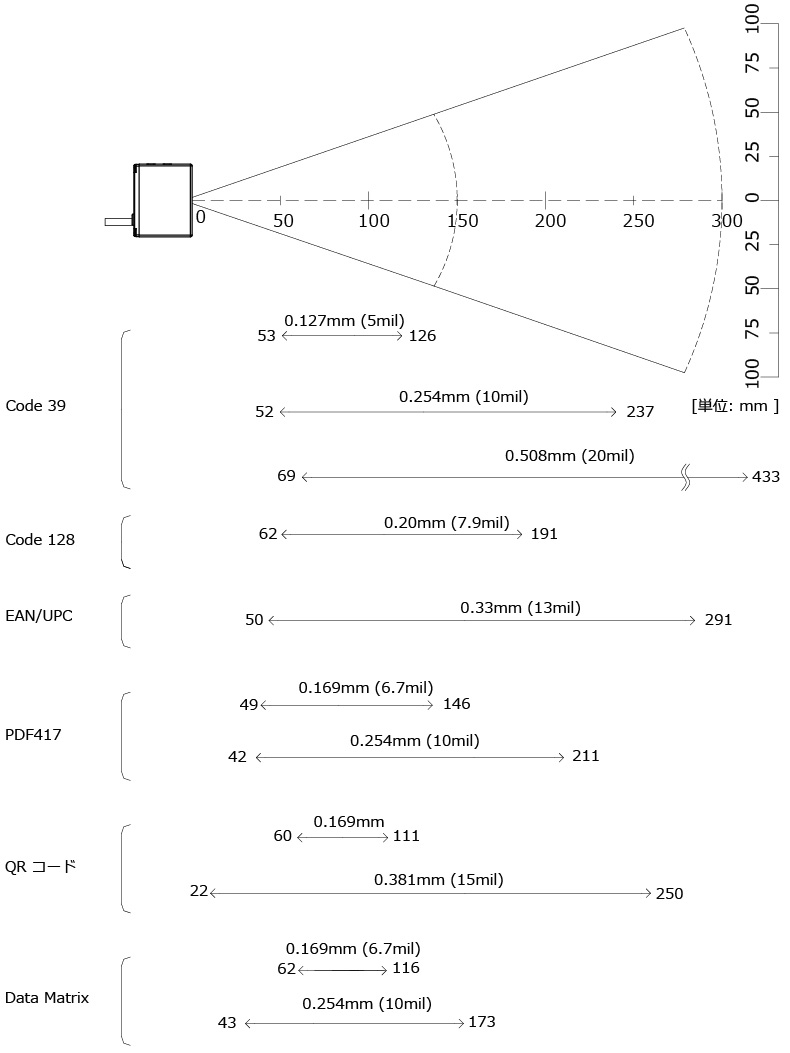

■ SRモデル

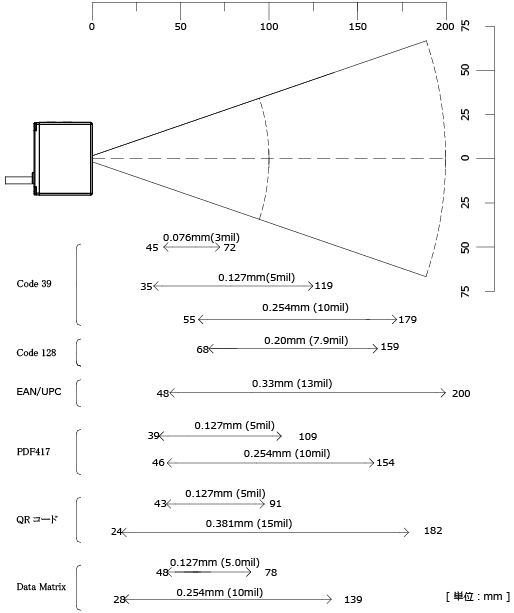

■ HDモデル

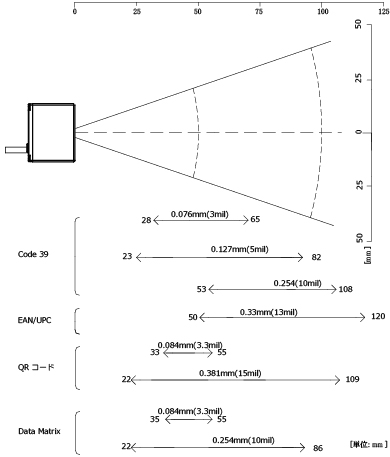

■ UDモデル
最小分解能 (PCS 0.9 の場合)
フォーカス距離 |
最小分解能 |
|---|---|
| SR(標準) | 0.1 mm : 1次元バーコード(Code 39) 0.169 mm : GS1 DataBar、Composite Code 0.169 mm : 2次元コード(PDF417、QRコード、Data Matrix) |
| HD(高密度) | 0.076 mm : 1次元コード(Code 39) 0.127 mm : GS1 DataBar、Composite Code 0.127 mm : 2次元コード(PDF417、QRコード、Data Matrix) |
| UD(超高密度) | 0.051 mm : 1次元コード(Code 39) 0.083 mm : 2次元コード(QRコード、Data Matrix) |
対応バーコードシンボル
- 二次元コード（QRコード）
- PDF417, MicroPDF417, Codablock F, QR コード, マイクロQR コード, Data Matrix (ECC 200 ), MaxiCode, Aztec Code, Chinese-sensible code
- 一次元コード（バーコード）
- UPC-A, UPC-E, UPC-A Add-on, UPC-E Add-on, EAN-13, EAN-8, EAN-13 Add-on/EAN-8 Add-on, JAN-8, JAN-13, Code 39, NW-7(Codabar), Industrial 2 of 5, Interleaved 2 of 5, Code 93, Code 128, GS1-128, MSI/Plessey
- ポスタルコード
- Japan Postal, Intelligent Mail Barcode, POSTNET, PLANET, Netherlands KIX Code, UK Postal, Australian Postal, Korean Postal Authority code
- GS1 データバー、コンポジット
- GS1 DataBar, GS1 DataBar Limited, GS1 DataBar Expanded, Composite GS1 DataBar, Composite GS1-128, Composite EAN, Composite UPC
| 項目 | 仕様 |
|---|---|
| インターフェイス | RS-232C:300 bps ～ 115200 bps、先バラ (10 線) USB:Full-Speed 12 Mbps (HID/COM)、USB－A |
| 動作電圧 | 4.5 ～ 5.5 V : RS-232C / USB 共通 |
| 消費電流 | 265 mA (読取時/Typ) 190 mA (オートトリガ待機時/Typ) 40 mA (待機時/Typ) |
| 光源 | 電球色 LED × 1 個 |
| エイミング | 緑色 LED × 1 個 |
| 読み取り方式 | CMOS エリアセンサ ( 白・黒 ) |
| 読み取り画素数 | 30 万画素 ( H：640×V：480 ) |
| 画像取得速度 | 100 fps (最速値) |
| フォーカス距離 | SR: 113 mm HD: 63 mm UD: 43mm |
| 視野角 | 水平：約38.0° 垂直：約28.9° 対角：約46.4° |
| ピッチ/スキュー/チルト | ±65°/±65°/360° |
| 湾曲面読み取り | SR: R ≧ 20 mm (UPC 12 桁) HD: R ≧ 20 mm (UPC 12 桁) UD: R ≧ 22 mm (UPC 12 桁) |
| 最小 PCS 値 | 0.3 以上、反射率差 (MRD) 23％ 以上 |
| インジケータ | 3 段階（赤、橙、緑)LED 表示、ブザー(鳴動周波数可変設定可能) |
| 画像データ形式 | Windows Bitmap、JPEG |
| 画像出力範囲指定 | 上・下 ( 列 )、左・右 ( 行 )で指定 |
| 画像出力解像度 | Full、1/2、1/4 |
| 画像転送時間 | 約 3 秒 (USB-COM) |
| 動作温度 | 0 ～ 50 ℃ |
| 保存温度 | -20 ～ 60 ℃ |
| 動作湿度 | 20 ～ 85%RH (非結露、非氷結) |
| 保存湿度 | 20 ～ 90%RH (非結露、非氷結) |
| 耐外乱光 蛍光灯 | 10,000 lx 以下 |
| 耐外乱光 太陽光 | 100,000 lx 以下 |
| 耐静電気 | 破壊なし : 15 kV (気中放電) 誤動作なし: ±8 kV (気中放電、直接)、 ±6 kV (接触放電、直接/間接) |
| 耐落下強度 | 高さ 75 ｃｍ からコンクリート床面に計 15 回 (ケーブル取り付け面を除く 5 面 3 サイクル)自由落下後、読み取りが可能なこと。 |
| 防塵・防滴 | IP65 相当 |
| 外形寸法 | 約33.0 (D)× 41.1 (W)× 24.0 (H) |
| 質量 | 約125 g |
| LED 安全規格 | IEC 62471 リスク免除グル－プ |
| EMC | VCCI クラス B / FCC Class B /EN 55032 Class B、EN 55024 |
| 環境負荷抑制対応 | RoHS 指令 |
RS-232C
■ RS-232C 先バラ ピンアサイン
信号名 |
ケーブル色 | 備考 |
|---|---|---|
| TXD | 緑 | RS-232C 通信線 |
| RXD | 白 | RS-232C 通信線 |
| RTS | 灰 | RS-232C 通信線 |
| CTS | 青 | RS-232C 通信線 |
| Trigger | 茶 | 外部トリガ入力端子 |
| S-GND | 黒 | 信号線 GND |
| VCC | 赤 | 電源(5V) |
| OK | 黄 | 外部OK出力端子 |
| NG | 橙 | 外部NG出力端子 |
| F-GND | 黒(太) | フレームGND |
■ RS-232C インターフェイスケーブル
| 線材導体部直径 | AWG28 |
| 被覆線直径 | 0.58 mm |
| ケーブル径 | φ3.8 mm |
| ケーブル長 | 1500±50 mm |
| ※ | 掲載値はメーカー規定の測定方法によるものです。 |
| ※ | RoHS 対応について: メーカの判断による対応品であり、EU における法的な効力を有するものではありません。 |
| ※ | UDモデルは案件対応製品です。お求めの際は、弊社担当窓口へご相談ください。 |
型番
■ NLV-5201 小型・高速エリアイメージャ
| 型番 | 仕様 |
|---|---|
| NLV-5201-RS232C-LE | 小型・高速エリアイメージャ, SR, RS232C I/F(バラ線) |
| NLV-5201-USB-COM | 小型・高速エリアイメージャ, SR, USB I/F |
| NLV-5201-HD-RS232C-LE | 小型・高速エリアイメージャ, HD, RS232C I/F(バラ線) |
| NLV-5201-HD-USB-COM | 小型・高速エリアイメージャ, HD, USB I/F |
| NLV-5201-UD-RS232C-LE (*1) | 小型・高速エリアイメージャ, UD, RS232C I/F(バラ線) |
| NLV-5201-UD-USB-COM (*1) | 小型・高速エリアイメージャ, UD, USB I/F |
| (*1) | 案件対応製品です。弊社営業までご相談ください。 |
| ※ | 改良の為、予告無く外観・仕様を変更する場合があります。 |
| ※ | 各製品名・社名は該当各社の商標又は登録商標です。 |
