diBar eTicketS コンパクトeチケットリーダ

diBar eTicketS 携帯液晶対応コンパクトeチケットリーダ
diBar製品リスト
diBar
eTicketS
コンパクトeチケットリーダ
販売終了
二次元コードスキャンバーコードスキャンHID POS対応

eTicketSPへ モデルチェンジします

「eTicketS」は、市場動向に対応したモデル「eTicketSP」に替わります。


在庫が終了次第切り替わりますので 「eTicketS」でご注文いただいた物でも、在庫が無くなれば「eTicketSP」を納めさせていただきます。ご了承くださいますようお願い申し上げます。

スキャナ性能を中心に差異がありますので、詳細は下記ページをご確認ください。

  • 特長
  • 仕様
  • 型番
  • ダウンロード
特長
クーポン、処方箋、チケットなどを読み取れる、二次元バーコードスキャナ eTicketS
  • 液晶に表示されたQRコードやバーコードをストレスなくスムーズ読み取り
    もちろん紙面上のコードも読み取り可
    電子チケットリーダ、QRコードリーダとしての利用ができます。
  • 4つのLEDとブザー音で読み取り確認
  • 設置場所を選ばないスタイリッシュなコンパクトデザイン
  • インターフェイス
    USB[HID/COM]、RS232C
  • HPOS(HID-POS)対応

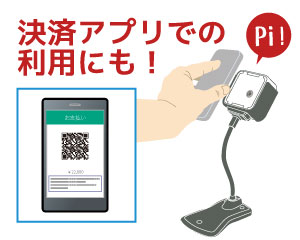

決済アプリでの利用にも。アリペイ、We Chat Pay. 決済QRコード対応

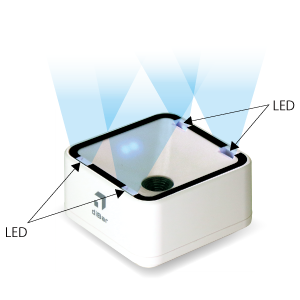

ヘッドアップLED採用

  • LEDの上方照射により読み取りパフォーマンスを向上
  • 周囲が明るい場合や消費電力を抑えたいときは、LED照射をオフにすることも可能
Headup LED

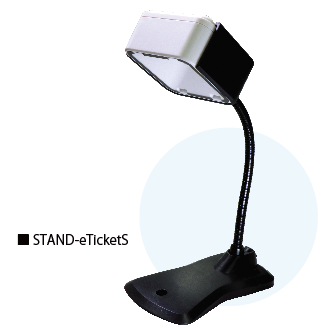

スタンド(STAND-eTicketS)

  • スタンドに取り付ければプレゼンテーションスキャナとしても使用できます。
STAND-eTicketS

シリアルトリガ対応

シリアルコマンドで読み取りタイミング(トリガ)の制御が可能。

コマンド

読取開始コマンド: <STX>T<CR>
読取終了コマンド: <STX>U<CR>

仕様

対応バーコードシンボル

一次元コード(バーコード)
UPC, EAN, Code 128, Code 39, Code 93, Code 11, Matrix 2 of 5, Codabar, Interleaved 2 of 5, Mis Plessey, GSI DataBar, China Postal, Korean Postal など
二次元コード(QRコード)
QR, MicroQR, PDF417, MicroPDF417, Data Matrix, Aztec, Maxicode, Hanxinなど

読取深度

コード 読取深度
CODE 39(5 mil) 10~30mm
EAN 13(10 mil) 0~60mm
EAN 13(13 mil) 0~100mm
PDF 417(10 mil) 0~40mm
Data Matrix(10 mil) 0~40mm
QR Code(10 mil) 0~40mm
(*) 参考値です。周囲環境やコード品質に大きく影響を受けます。

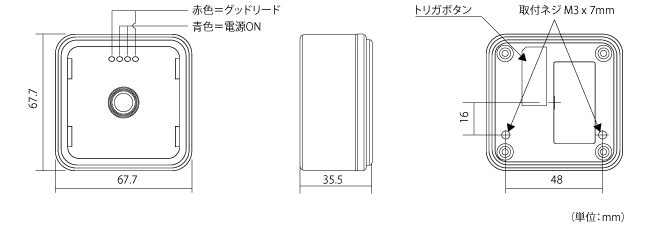

外形寸法

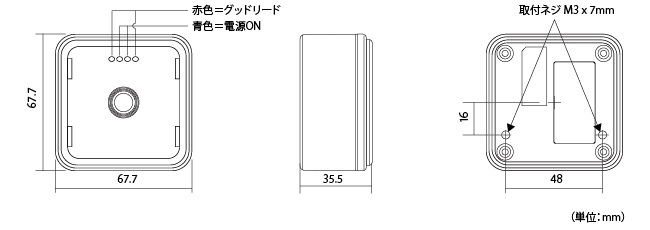

寸法図 eTicketS
項目 仕様
分解能 二次元コード 0.25mm(10 mil)
バーコード 0.13mm(5 mil)
焦点距離 15mm
読取エリア 42mm × 30mm
照明LED 6500K
インディケータ LED、ブザー
インターフェイス USB(HID/COM), RS232C
ケーブル長 約1.5m
供給電圧 DC 5 V
消費電流 約200mA (待機時 150mA)
動作温度 0 ~ 50°C
保管温度 -40 ~ 70°C
動作湿度 10〜90%RH (氷結・結露なし)
保管湿度 5~95%RH (氷結・結露なし)
寸法(W×D×H) 67.7mm x 67.7mm x 35.5mm
重量 145.5g
MTBF 25,000 時間
イメージセンサ解像度 752ピクセル (H) x 480ピクセル (V)
読取フィールド角度
115° (H) x 90° (V)
ロール/ピッチ/ヨー 360°/ ±65° / ±60°
最小MRD 20%
耐落下 1.5mからの落下に耐えること
耐外乱光 100,000 Lux.
保護構造 IP42相当
(*) 読取性能は、コード品質・周囲照度・LCD輝度などに大きく影響を受けます。実際の運用環境にて、事前に入念な試験実施をお願いします。
型番 <販売終了>

■ diBar eTicketS スマホ液晶対応小型eチケットリーダ

型番 仕様 参考価格
eTicketS-USB(*1)
diBar eTicket スマホ液晶対応小型eチケットリーダ, USBインターフェイス(HID/COM)
eTicketS-RS232 diBar eTicket スマホ液晶対応小型eチケットリーダ, RS232Cインターフェイス
(*1) USBキーボードインターフェイス(HID)とUSBバーチャルCOMインターフェイスに対応しています。
Windows 10/11に対応しています。

■ アクセサリ・オプション

PS5V
CBL-USB-DC2155-15
型番 仕様 参考価格
STAND-eTicketS
eTicketS用スタンド
PS5V
ACアダプタ, DC5V 出力(RS232Cインターフェイス用)
CBL-USB-DC2155-15 USB/DCジャック 2.1Φ/5.5mmケーブル 1.5m
USBポート給電ケーブル
ダウンロード

■ ドキュメント

名称 対応モデル
液晶QR対応
eTicket Series 説明書
(eticket.pdf)
diBar eTicketS/X ダウンロード

■ ドライバ

名称 対応モデル
USB-COMドライバ
(eticketcomdrv.zip)
diBar eTicketS/X ダウンロード
