FC75 固定式マウントコードリーダ

コンパクト設計で省スペース設置、組込用途に最適

ベストプライス

downloadダウンロード

読み取り：
バーコード・2次元コード
接続：
USB/RS232C

WELCOMアプリ使用ライセンス付属

気軽にお問い合わせください

神戸 078-994-5333

（中部地方より西のお客様）
東京 03-5295-7250

（関東地方より東のお客様）

特長
仕様
型番

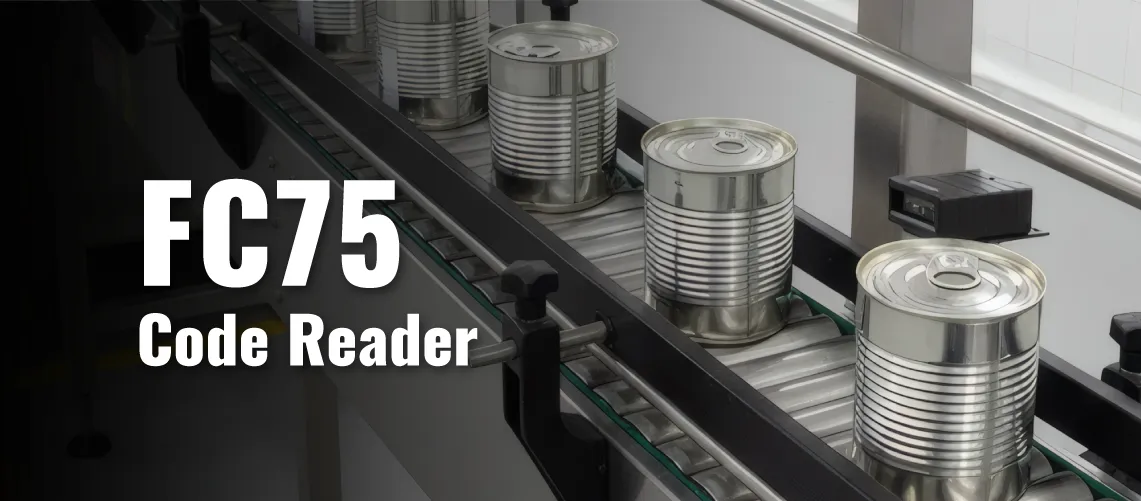

多様な業務システムと簡単に接続可能

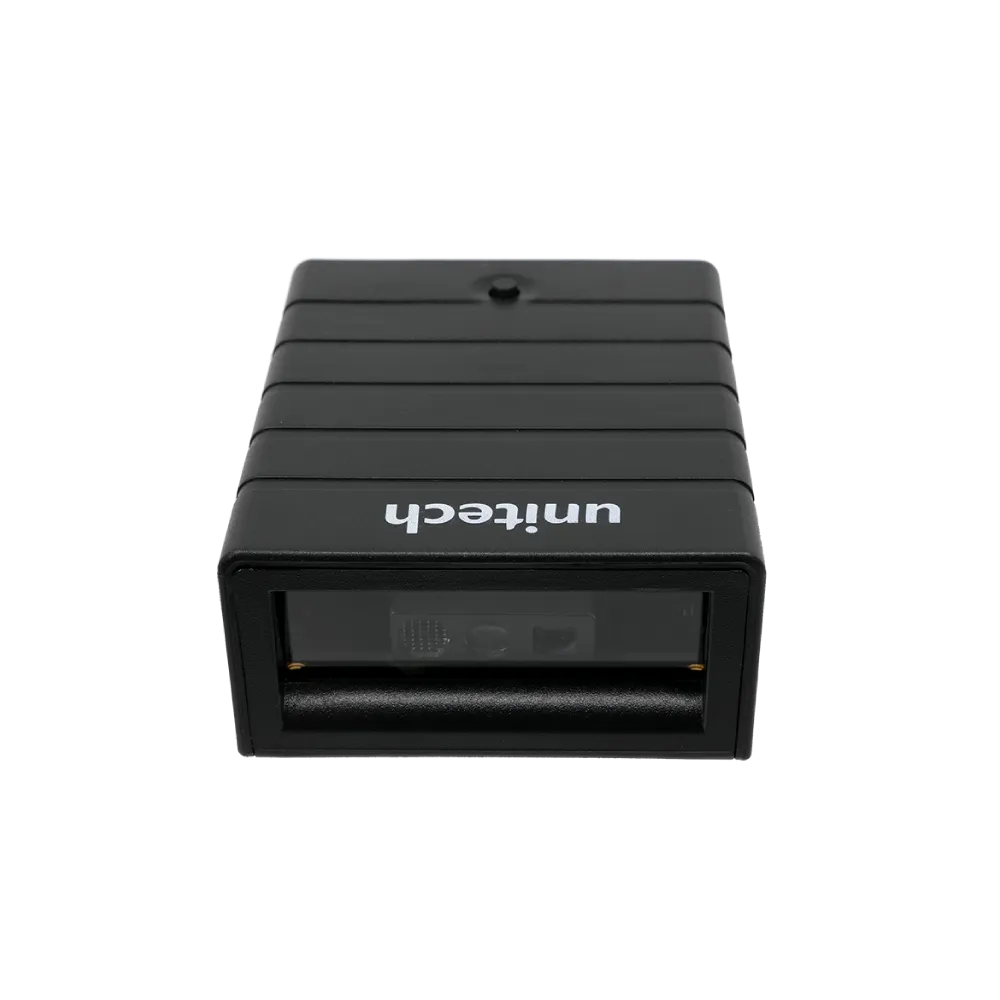

固定式マウント2次元コードリーダ

FC75は、コンパクト設計の固定式マウントコードリーダです。IP42準拠の防塵防滴性能と1.2mの耐落下性能を備え、物流・倉庫・小売・製造現場に最適です。USBおよびRS232Cに対応し、多様なシステムへ容易に接続できます。プレゼンテーションモード（ハンズフリー）とトリガーモードを搭載し、運用に合わせて柔軟な使い分けが可能です。

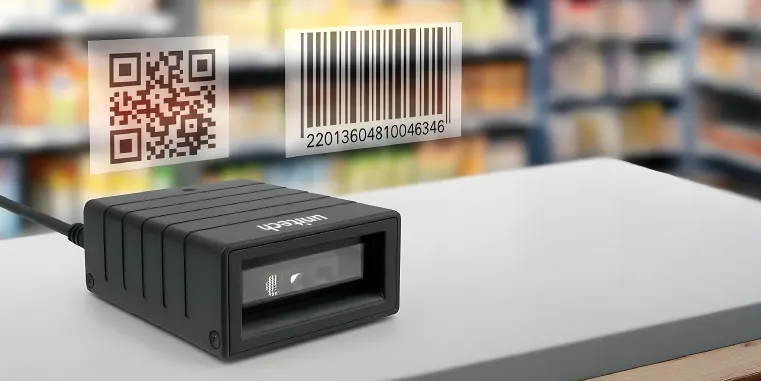

高性能な読み取り

バーコード・2次元コードを高速かつ正確に読み取ります。印刷ラベルはもちろん、スマートフォンやモニター画面上のコード読み取りにも対応し、多様な業務シーンで安定したパフォーマンスを発揮します。

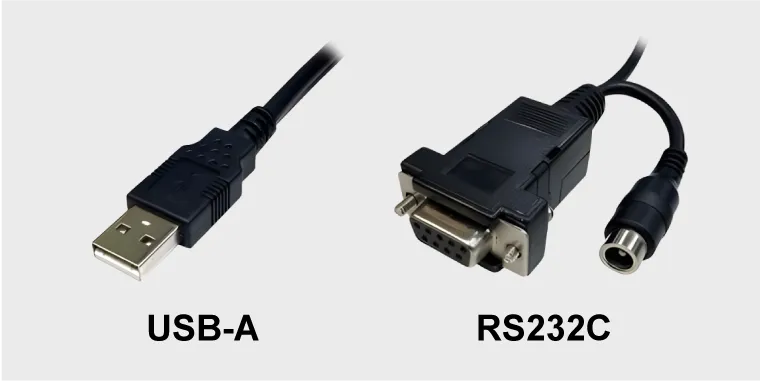

2つのインターフェイスモデルをラインナップ

USBモデルとRS232Cモデルを用意。POS端末、産業機器、自動化システムなど、ホスト側の環境に合わせて選択可能です。RS232Cモデルは外部電源（ACアダプタ）供給に対応したYケーブル設計です。

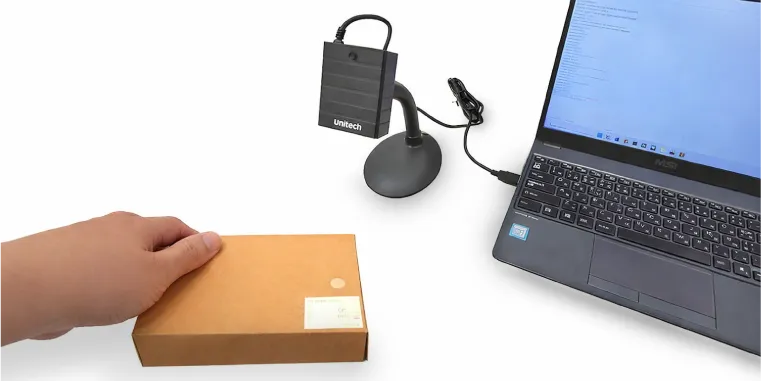

ハンズフリーモード・トリガーモード搭載

FC75は、プレゼンテーションモード（ハンズフリー）とトリガーモードの両方を搭載。連続読み取りから必要なタイミングでの読み取りまで、運用に合わせて柔軟に対応します。

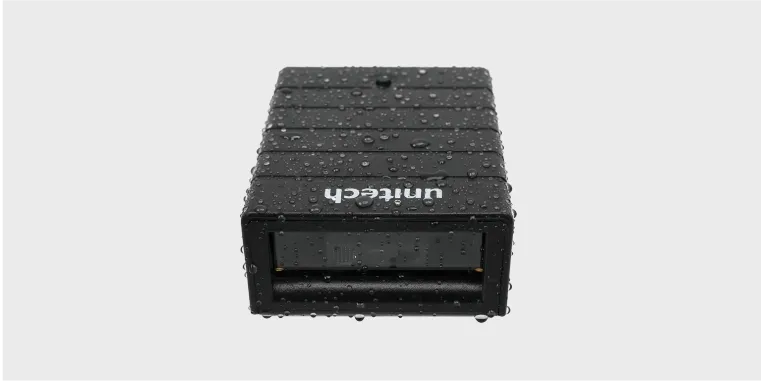

高耐久設計による長期運用

IP42準拠の防塵防滴性能と、1.2mの耐落下性能を備えた堅牢設計です。業務使用を想定した構造により、故障リスクを低減。過酷な現場環境でもメンテナンスコストを抑え、安心して長期間運用いただけます。

仕様

読取データ

一次元コード（バーコード）: JAN/EAN/UPC, UCC/EAN128, ISBN, ISBT, Code 39, Code 93/93i, Code 128, Interleaved(ITF), Standard 2 of 5, Codabar(NW7), MSI, GS1 DataBar

二次元コード（QRなど）: Data Matrix, PDF 417, Micro PDF 417, Maxicode, QR code, Aztec, MicroQR code

読取深度

シンボル	近	遠
Code 39（0.127mm/5mil）	61mm	241mm
Code 128（0.127mm/5mil）	71mm	229mm
PDF417（0.169mm/6.67mil）	61mm	203mm
Datamatrix（0.254mm/10mil）	74mm	216mm
UPCA 100%	46mm	495mm
QR（0.381mm/15mil）	30mm	292mm
QR（0.508mm/20mil）	30mm	356mm

※：	PCS=80% メーカ参考値です。周囲環境やコード品質に大きく影響を受けます。

仕様

項目	仕様
センサ	1280（H）× 960（V）ピクセル
エイマ	610nm, 緑色 LED
照明	白色 LED
周囲光	0～100,000luxまでのあらゆる照明条件下で動作
読み取り速度	60フレーム/秒
ピッチ角度	±60°
ロール角度	360°
視野角	水平 – 44.5°, 垂直 – 33.5°
PCS	20%（最小）

インターフェイス

項目	仕様
インターフェイス	RS232C, USB（HID,VCOM）

筐体仕様

項目	仕様
寸法	56mm（W）× 69mm（D）× 27.7mm（H）
重量	85g（本体のみ）

電気仕様

項目	仕様
動作電圧	DC +5V±5%
消費電流	330mA

環境仕様

項目	仕様
ESD保護	4kV（接触）,8kV（気中）
耐衝撃	2000G, 0.85ms, 1/2正弦波, 3軸
防塵防滴	IP42
動作温度	-20 ～ 50℃
保管温度	-30 ～ 70℃
湿度	5%～95%RH（結露なきこと）

保証

項目	仕様
保証	2年間（本体）

型番

型番：FC75 固定式マウントコードリーダ

セット内容

本体
インターフェイス

型番	仕様
WAP-FC75-AUCB00-SG	固定マウントコードリーダ、USBケーブル
WAP-FC75-ARCB00-SG	固定マウントコードリーダ、RS232Cケーブル（※1）

※1:	RS232CモデルはD-SUB 9ピンコネクタと ACアダプタ用プラグ付

オプション

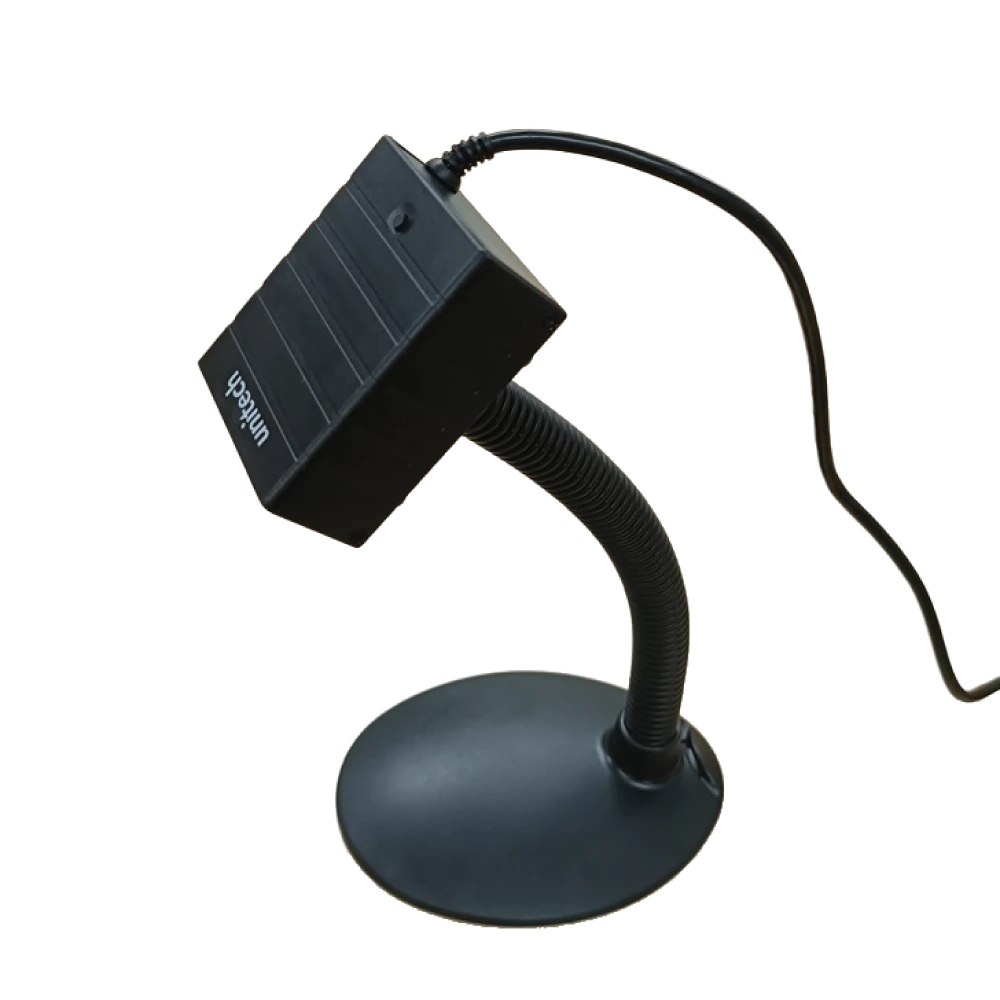

ハンズフリースタンド
WAP-5200-900017G
電源アダプタ
WAP-1010-900008G

型番	仕様
WAP-5200-900017G	ハンズフリースタンド
WAP-1010-900008G	電源アダプタ（RS232C用）
