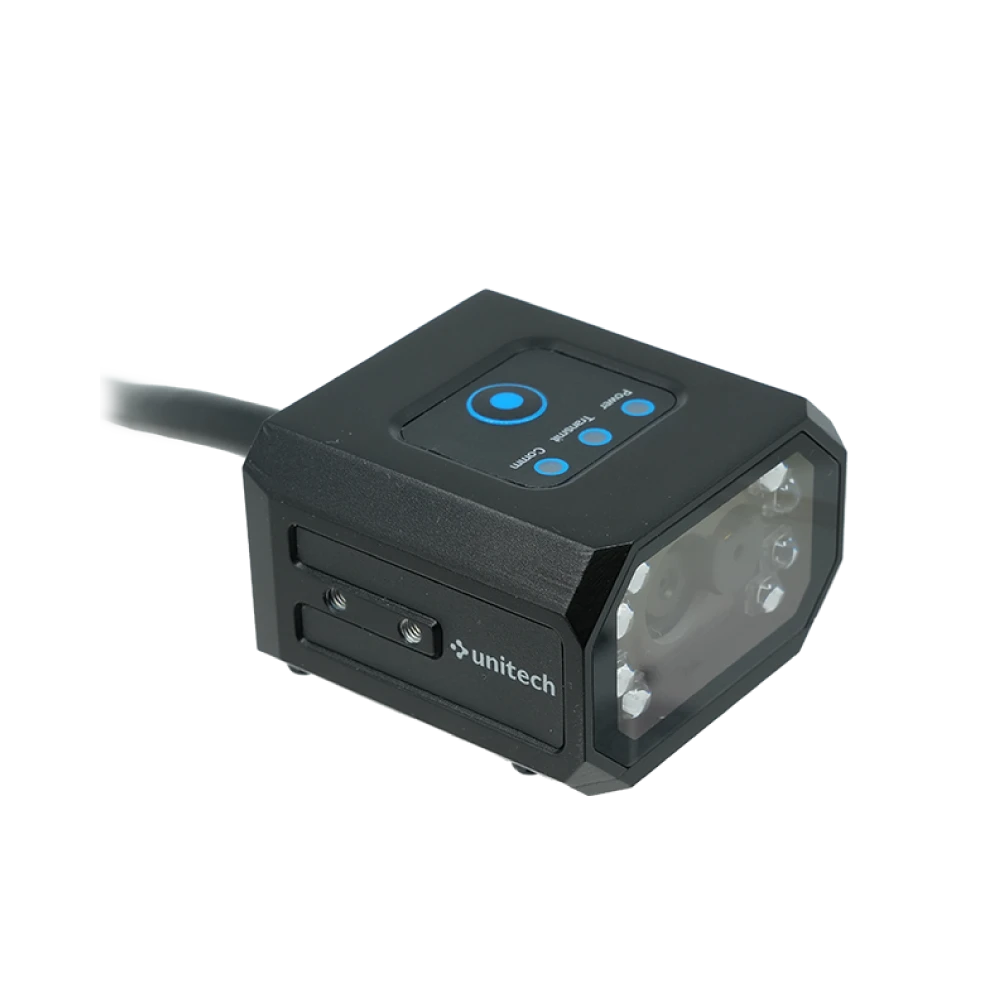

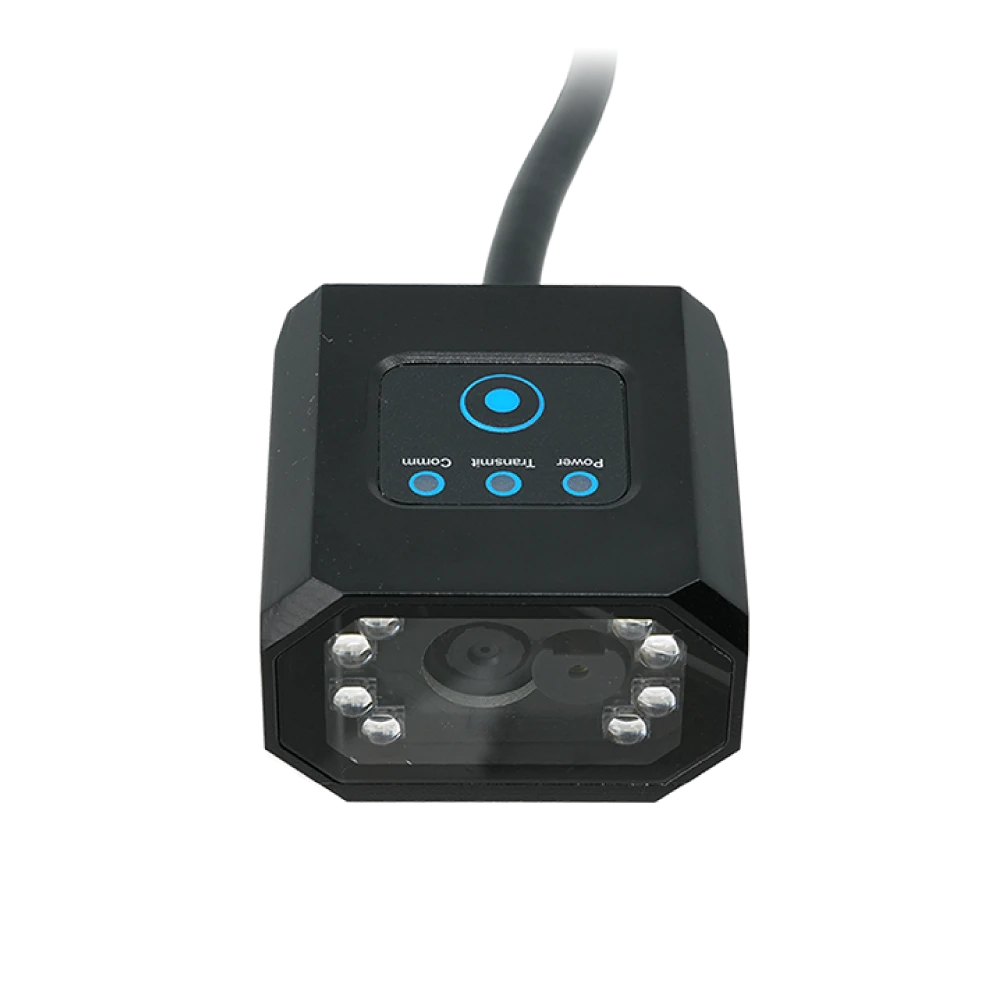

FC80 固定式マウントコードリーダ
DPM読み取りに対応
ベストプライス
- 読み取り：
バーコード・2次元コード - 接続：
RS232C/Ethernet
- WELCOMアプリ使用ライセンス付属
| ※: | メーカーのユーザー登録で3年に延長 |
- 特長
- 仕様
- 型番
過酷な環境でも安定動作
DPM対応 固定マウント式コードリーダ
FC80固定式マウントコードリーダは、コンパクトな産業用設計とDPM（ダイレクトパーツマーキング）にも対応した高性能な読み取りを両立しています。
多様な環境下で1D/2Dコードを高精度にスキャンし、過酷な現場でも安定した動作を実現します。
Ethernet・RS232C対応により、自動化システムへの統合も容易。製造や物流現場の省人化・効率化に貢献します。
限られた空間に対応する省スペース設計
FC80は小型設計で、限られたスペースにも効率的に設置できます。省スペース設計でありながら高い読み取り性能を維持し、生産ラインや自動化システム、倉庫ステーションなどへの固定設置に最適です。

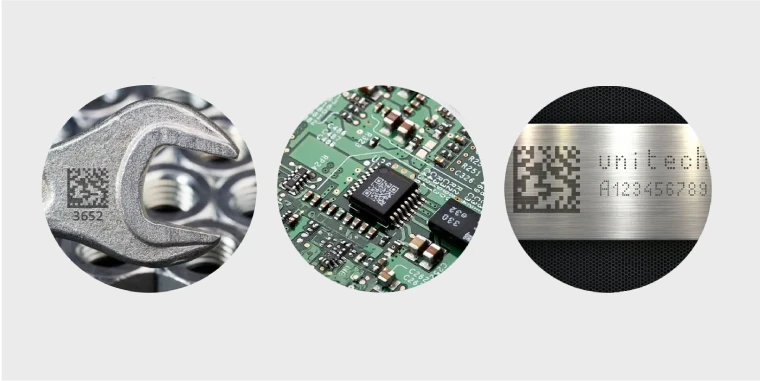

DPM対応｜金属・曲面でも安定した高性能読み取り
FC80は高解像度イメージングエンジンにより、ダイレクトパーツマーク（DPM）を含む1D/2Dコードを安定して読み取ります。金属、プラスチック、曲面などの低コントラストなコードや、テクスチャのある表面にも対応。強化されたデコードアルゴリズムが、照明条件や表面状態の変化に適応し、産業現場において高速かつ信頼性の高いデータ取得を可能にします。

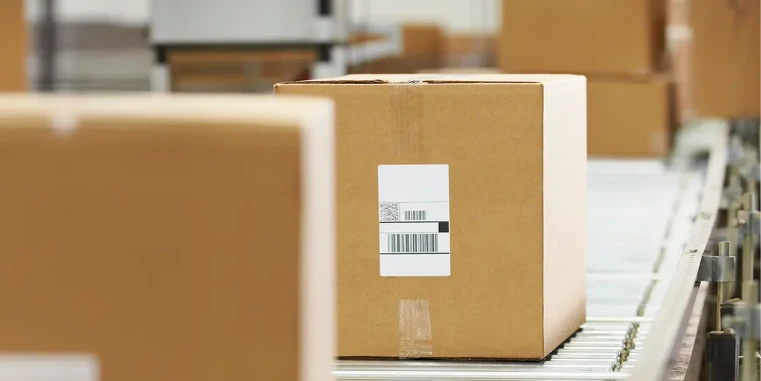

Ethernet・RS232Cインターフェイス
Ethernet（LAN）およびRS232Cインターフェイスを搭載し、産業用システムや自動化設備への容易な組み込みを実現します。多様な環境に柔軟に対応できる接続性により、安定したデータ伝送と機器間の効率的な通信を確保します。
作業負担を軽減する操作設計
FC80は、プレゼンテーションモード（ハンズフリー）とトリガーモードを搭載。連続読み取りから必要なタイミングでの読み取りまで、運用に合わせて柔軟に対応します。

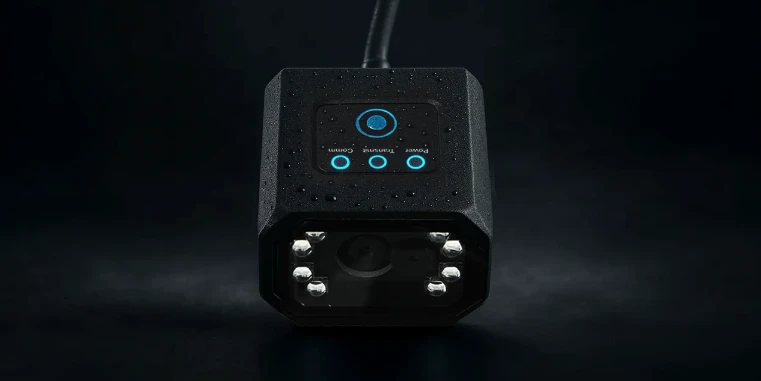

過酷な環境にも耐える高耐久設計
産業用途での使用を想定し、防塵・防滴性能を備えたIP54の筐体を採用。1.2mからの複数回落下にも耐える堅牢な構造により、長期間の安定運用をサポートします。高い耐久性により、故障リスクとメンテナンスによるダウンタイムを最小限に抑えます。
仕様
読取データ
- 一次元コード（バーコード）
- Codabar(NW7), Code 39, Code 32 Pharmaceutical (PARAF), Interleaved 2 of 5(ITF), NEC 2 of 5, Code 93, Straight 2 of 5 Industrial, Straight 2 of 5 IATA, Matrix 2 of 5, Code 11, Code 128, GS1-128, UPC-A, UPC-E, EAN/JAN-8, EAN/JAN-13, MSI, GS1 DataBar Omnidirectional, GS1 DataBar Limited, GS1 DataBar Expanded, China Post (Hong Kong 2 of 5), Korea Post
- 二次元コード（QRなど）
- Code block A, Code block F, PDF 417, Micro PDF 417, GS1 コンポジット, QR コード, Data Matrix, MaxiCode, Aztec, HANXIN
- DPMコード
- QRコード, Data Matrix
読取深度
| シンボル | 読取深度 |
|---|---|
| Code39（0.102mm/4mil） | 60mm ～ 160mm |
| Code39（0.33mm/13mil） | 60mm ～ 465mm |
| Code128（0.127mm/5mil） | 55mm ～ 265mm |
| Code128（0.381mm/15mil） | 50mm ～ 680mm |
| QR（0.178mm/7mil） | 65mm ～ 130mm |
| QR（0.381mm/15mil） | 55mm ～ 370mm |
| DM（0.254mm/10mil） | 55mm ～ 275mm |
| DM（0.508mm/20mil） | 50mm ～ 560mm |
| ※： | メーカ参考値です。周囲環境やコード品質に大きく影響を受けます。 |
| ※： | DOF PCS=80% |
仕様
| 項目 | 仕様 |
|---|---|
| センサ | 1920 × 800ピクセル |
| エイマ | 650nm, 赤色レーザ |
| 照明 | 赤色LED |
| 周囲光 | 0～100,000lux |
| スキャン速度 | 60フレーム/秒 |
| 視野角 | 水平：52°、垂直：23° |
| インディケータ | LED × 3：電源, 送信, 通信 |
インターフェイス
| 項目 | 仕様 |
|---|---|
| インターフェイス | シリアルポート: DB9 RS232C Ethernet: TCP/IP, Profinet, Modbus TCP, Ethernet/IP |
筐体仕様
| 項目 | 仕様 |
|---|---|
| 寸法 | 45.4mm（W）× 47mm（D）× 29.87mm（H） |
| 重量 | 133g（本体のみ） |
| スイッチ寿命 | 200万回 |
電気仕様
| 項目 | 仕様 |
|---|---|
| 電圧 | 24V DC ±10% |
| 消費電流 | 待機時:200mA (定格) 動作時:700mA (定格) |
環境仕様
| 項目 | 仕様 |
|---|---|
| ESD保護 | 4kV（接触）,8kV（気中） |
| 防塵防滴 | IP54 |
| 動作温度 | -10 ～ 50℃ |
| 保管温度 | -20 ～ 70℃ |
| 湿度 | 5%～85%RH（結露なきこと） |
保証
| 項目 | 仕様 |
|---|---|
| 保証 | 1年間 |
型番
型番：FC80 固定式マウントコードリーダ
セット内容
- 本体
- 電源アダプタ
| 型番 | 仕様 |
|---|---|
| WAP-FC80-2ECBG0-SG | マウントコードリーダ、RS232CまたはEthernet接続（ケーブル別売） |
オプション
| 型番 | 仕様 |
|---|---|
| WAP-1550-905944G | Ethernetケーブル（3m） |
| WAP-1550-905945G | RS232Cケーブル（2m） |
| WAP-1550-905946G | RS232Cケーブル（3m） |
| WAP-4070-900021G | 固定用ブラケット |
