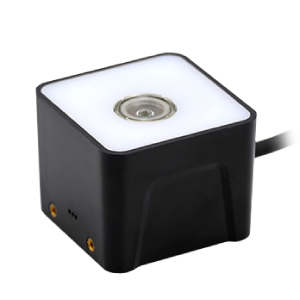

HF510 組込用小型エリアイメージャ
HF510
組込用小型エリアイメージャ
販売終了
気軽にお問い合わせください
特長

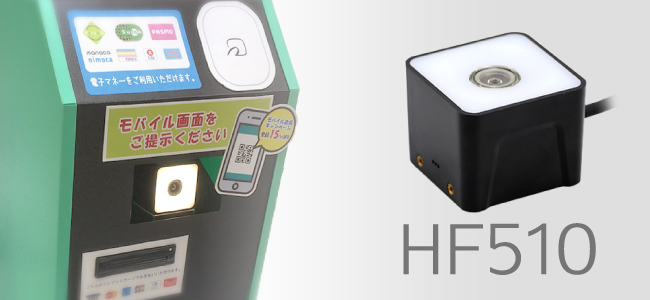

QR決済・モバイルペイメントに最適な
組み込みモジュール
HF510は、独自の LED 照明により液晶画面の QR コードの読み取りもスムーズに行える、組込み用 2 次元スキャナです。
コンパクト設計で、KIOSK 端末など省スペースの機器への組み込みに最適です。

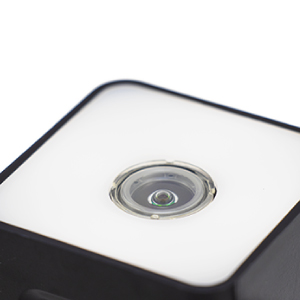

ディフューザー機能搭載

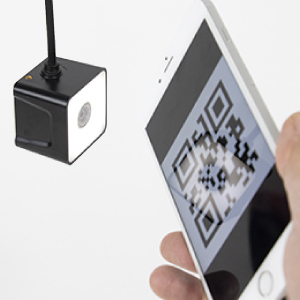

液晶画面に表示された QR クーポンや会員用バーコードの読み取り性能にも優れています。
一般的な1次元・2次元シンボルの他、モバイルチケットもスムーズに読み取ります。同クラス製品では搭載が難しかったディフューザー機能の開発にも成功し、クラス最高読み取りを実現しました。

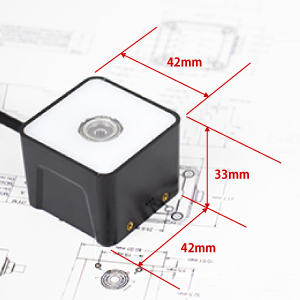

組み込みに最適なコンパクト設計
4.2ｘ4.2ｘ3.3 cm のコンパクト設計で、KIOSK 端末など省スペースで機器に組み込めます。
本体の側面と底面に固定用のネジ穴があり、M2/M3 ネジで固定できます。
また、IP40の防塵性能により、ホコリの多い場所への設置も可能です。
QR決済・モバイルペイメント
ホストシステムと連携させることで、QR決済・モバイルペイメントに最適な組み込みモジュールとしてご利用いただけます。

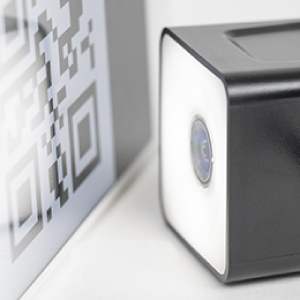

近接読みが可能
HF510は独自開発のワイドアングルレンズを搭載。
他の製品に比べ、超近接距離での読み取りを可能にしました。
キオスク端末などの組み込む機器の設置スペースが少なくて済み、今まで組み込めなかった機器にも搭載が可能になりました。
仕様
対応バーコードシンボル
- 二次元コード（QRコード）
- Aztec Code, Data Matrix, QR Code, Micro QR Code, MaxiCode, Han Xin Code Codablock など
- 一次元コード（バーコード）
- JAN(EAN)コード, UPCコード, Code 39, Code 128, Codaba, Interleaved 2 of 5, GS1 Databar, Code 93 , Codablock など
| 項目 | 仕様 | |
|---|---|---|
| 照明 | 白色LED エイミング 624nm | |
| イメージセンサ | 640 x 480画素 | |
| インターフェイス | USB(HID）・RS232C（TTL) | |
| 分解能 | 1次元（Code 39）0.076mm 2次元（QR）0.170mm | |
| 最小読取距離 | 1次元（Code 39）15mm 2次元（QR）15mm | |
| 最小シンボルコントラスト | 35％ | |
| スキュー角 / ピッチ角 | ±55° / ±65° | |
| 移動体読取 | 120cm/秒（UPC 0.330mm） | |
| 寸法 | (L)42mm （ケーブル込み 218mm） x (W)42mm x (H)33mm | |
| 重量 | 55.5g | |
| 消費電流 | 動作時 | 2.25W (450mA@5V DC) |
| 待機時 | 1.25W (250mA@5V DC) | |
| 電源 | 4.4V DC – 5.5V DC | |
| 動作温度 | -10℃～50℃ | |
| 保管温度 | -40℃ ~ 70℃ | |
| 湿度 | 0％～95％（結露なきこと） | |
| 保護等級 | IP40 | |
| 対落下 | 落下：1.2m タンブル（連続回転）：0.5m x 3,000回 | |
| ESD保護 | 空気放電 10kV 接触放電 6kV | |
| 保証期間 | 1年 | |
| (*) | シンボルの印刷や使用環境により、読み取り性能が異なる場合があります。 |
型番 （販売終了）
■ HF510 組込用小型エリアイメージャ
| 型番 | 仕様 |
|---|---|
| HF510-1-1-USB （販売終了） |
組込用小型エリアイメージャ, USBケーブルセット |
| HF510-1-1-RS232 （販売終了） |
組込用小型エリアイメージャ, RS232Cケーブルセット, ACアダプタ別売 |
■ オプション
| 型番 | 仕様 |
|---|---|
| 46-00525 | ACアダプタ, DC5V出力 |
| ※ | 改良の為、予告無く外観・仕様を変更する場合があります。 |
| ※ | 各製品名・社名は該当各社の商標又は登録商標です。 |
