HF520 組込用小型エリアイメージャ

ベストプライス

  • バーコード
  • 2次元コード
  • USB接続
  • RS232C接続
  • 1年保証

KIOSK、e-Payment、セルフレジなど
さまざまな環境でご使用いただけます

高解像度メガピクセルイメージャと高性能プロセッサ(Qualcomm Snapdragon 801 quad-core)の高速処理で読み取りピードを20%アップしたハイパフォーマンス・プレゼンテーションスキャナです。
スキャナの状態を知らせる360度LEDインジケータ機能や消毒可能な特殊プラスチック(DRH)の採用、そして、様々な取り付けアクセサリなど、高性能にユーザーフレンドリな機能性をプラスした最上位モデルです。

QR決済・モバイルペイメントに最適な
組み込みスキャナ

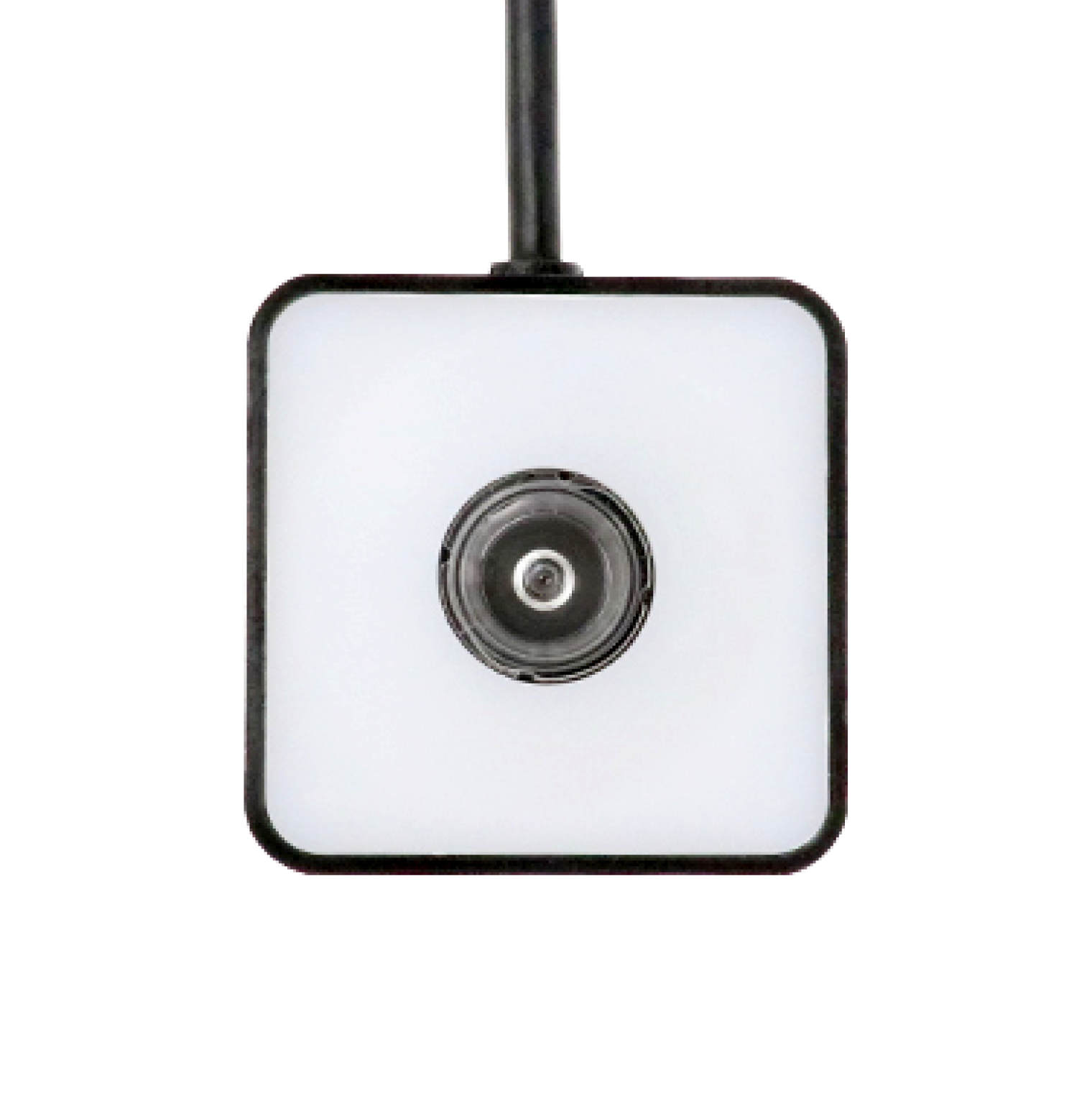

Honeywell HF520 は、独自のLED照明により、液晶画面のQRの読み取りもスムーズに行える、組み込み用2次元スキャナです。
約 4.2x4.2x3.3 cm のコンパクト設計で、KIOSK端末など省スペースの機器への組み込みに最適です。

特長

液晶読み取りにも最適 ディフューザー機能搭載

液晶画面に表示された QR クーポンや会員用バーコードの液晶画面の読み取り性能にも優れており、汎用的な 1 次元・2 次元シンボルの他、モバイルチケットもスムーズに読み取ります。同クラス製品では搭載が困難であったディフューザー機能の開発にも成功し、クラス最高読み取りを実現しました。

組み込みに最適なコンパクト設計

約 4.2x4.2x3.3 cm のコンパクト設計で、KIOSK 端末など省スペースの機器への組み込みに最適です。

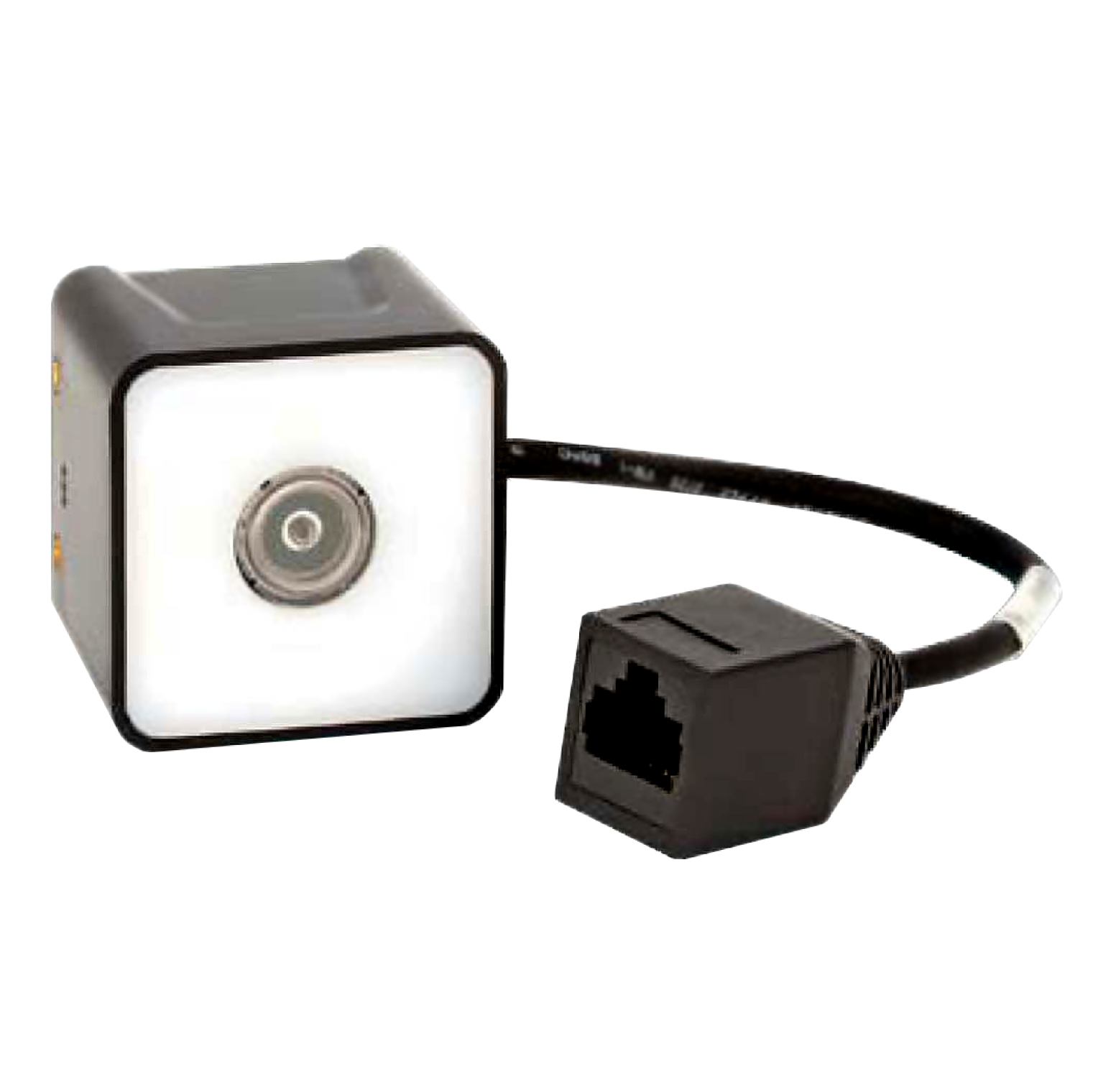

本体の側面と底面には固定用のネジ穴が設けられており、M2/M3 ネジを用いて組み込みが可能です。また、IP40 の防塵性能により、ホコリの多い場所への設置も可能です。コネクタ(10pin RJ41)は変換ケーブルを用いることにより、USB ポートや RS232 シリアルポートが使用できます。

QR決済・モバイルペイメント

ホストシステムと連携させることで、QR決済・モバイルペイメントに最適な組み込みモジュールとしてご利用いただけます。

組み込み機器への搭載自由度を高める 近接読みが可能

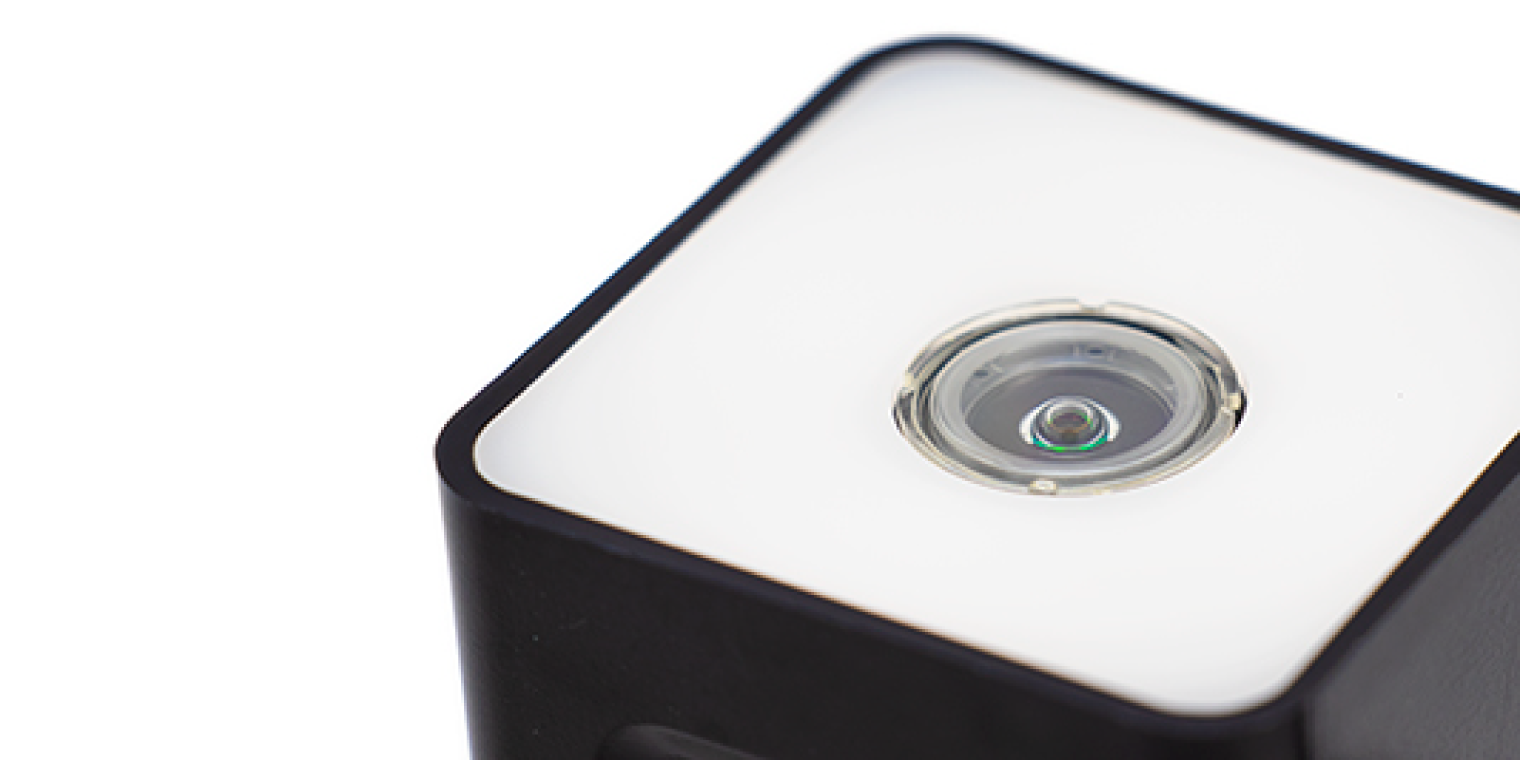

HF520は独自開発のワイドアングルレンズを搭載しております。他社競合製品に比べ、さらに接触に近く、超近接距離での読み取りを可能にしました。これによりキオスク端末などの組み込む機器の設置スペースが減り、今まで組み込めなかった機器にも搭載が可能となりました。

印刷されたバーコードの読取も可能

モバイルペイメント、QR決済などの液晶読みに特化したHF520ですが、紙に印刷されたバーコードやラベル印刷のバーコードの読み取りも可能です。

仕様

対応バーコード

1次元コード(バーコード)
JAN(EAN)コード, UPCコード, Code 39, Code 128, Codaba, Interleaved 2 of 5, GS1 Databar, Code 93 , Codablock , 他
2次元コード(QRなど)
Aztec Code, Data Matrix, QR Code, Micro QR Code, MaxiCode, Han Xin Code Codablock , 他

読取深度

シンボル 読取深度
コード39 (0.254mm) 2mm - 102mm
UPC-A (0.33m) 15mm - 110mm
Code 39 (0.508mm) 18mm - 150mm
QR Code (0.508mm) 12mm - 90mm
読み取り性能はコード品質や周囲照度など運用環境により異なる場合があります。

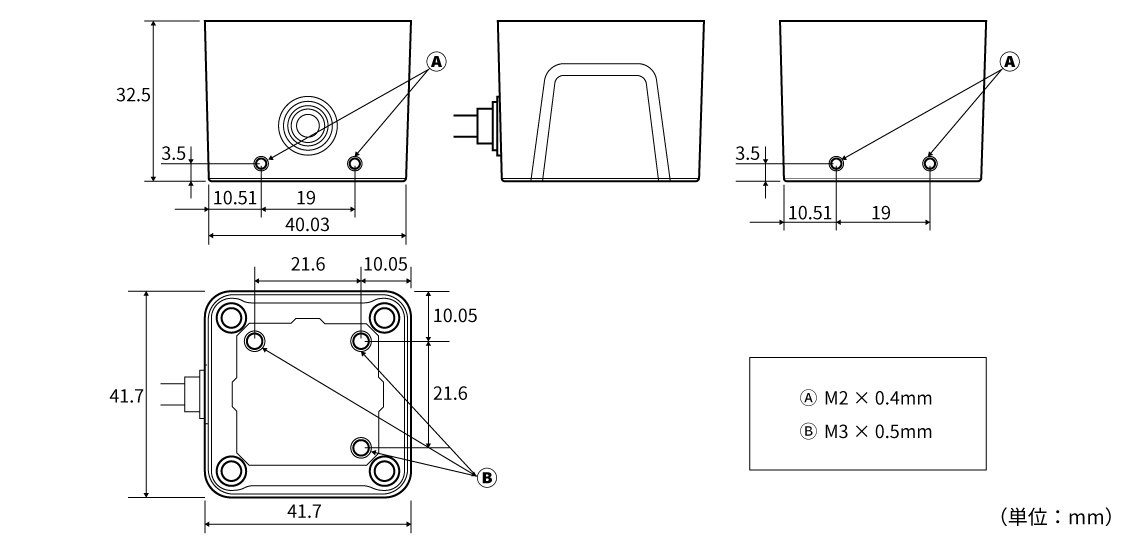

寸法図

仕様

項目 仕様
照明 白色LED エイミング 624nm
イメージセンサ 640 x 480画素
インターフェイス USB(HID)・RS232C(TTL)
最小分解能 1次元(Code 39):0.076mm
2次元(QR):0.170mm
最小読取距離 1次元(Code 39)2mm
2次元(QR)12mm
最小シンボルコントラスト 25%
スキュー角 / ピッチ角 ±55°/±65°
読み取り可能移動速度 390cm/秒
外形寸法(L × W × H) 42mm × 42mm × 33mm
重量 58g
動作電力 2.1W (420mA@5VDC)
待機時 0.7W (140mA@5VDC)
電源 4.5VDC – 5.5VDC
電流 250mA
温度 動作時 -10℃~50℃
保管時 -40℃ ~ 70℃
湿度 0%~95%(結露なきこと)
IP IP40
対落下 落下:1.5m タンブル(連続回転):0.5m x 3,000回
周囲照明 0 ~ 100,000 lux
ESD保護 空気放電 10kV 接触放電 6kV
保証期間 1年

型番

HF520 組込用小型エリアイメージャ

セット内容

  • 本体
  • ドキュメント

型番 仕様
HF520-1-1-USB 組込用小型エリアイメージャ本体(USBケーブル別売)
HF520-1-1-RS232 組込用小型エリアイメージャ本体(RS232ケーブル/ACアダプタ別売)

オプション

型番 仕様
CBL-500-270-S00-01 USBケーブル
CBL-020-270-S00-01 RS232ケーブル
46-00525 ACアダプタ, DC5V 出力( RS232Cインターフェイス用)

ダウンロード

本製品のダウンロード物は下記ページより行ってください。
