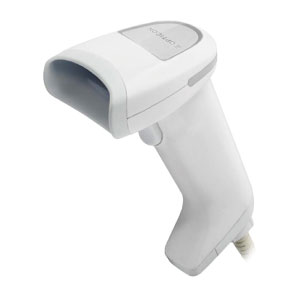

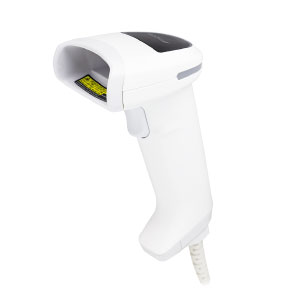

L-46X 高性能2次元ハンディスキャナ
ベストプライス
- 2次元コード
- バーコード
- OCR
- DPM
- 抗菌(白モデルのみ)
- バイブレーション
- USB接続
- RS232C接続
- IP42
- 長期:5年保証
OCR・DPMの読み取りに標準対応した2次元バーコードリーダ
1次元・2次元コードの読取に加えOCR(OCR-フォントA/B)・DPMの読取も標準で対応しており、液晶画面の読取も格段に向上しました。 小売店やスーパー、医療機関など様々な業務でご利用いただけます。
- 特長
- 仕様
- 型番
特長
圧倒的な読み取り性能
新開発デコードアルゴリズム、最大100フレームCMOSセンサ、最新高性能CPUにより、読み取り角に依存しない圧倒的な読み取りスピードを実現。手ブレ時、暗所、明るい環境下でも通常と変わらない読み取りレスポンスを実現しました。

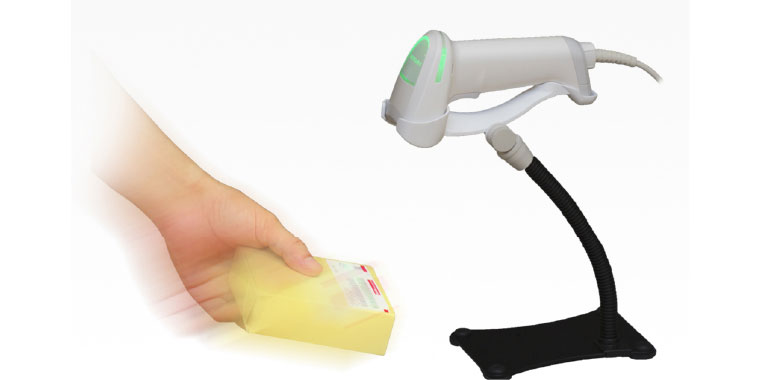

オートトリガ対応(高速移動体読み取り)
専用スタンドSTD-46(オプション)を使用することにより、オートトリガが自動的に動作します。高速に移動しているターゲットを自動検知し、瞬時に読み取ることが可能です。

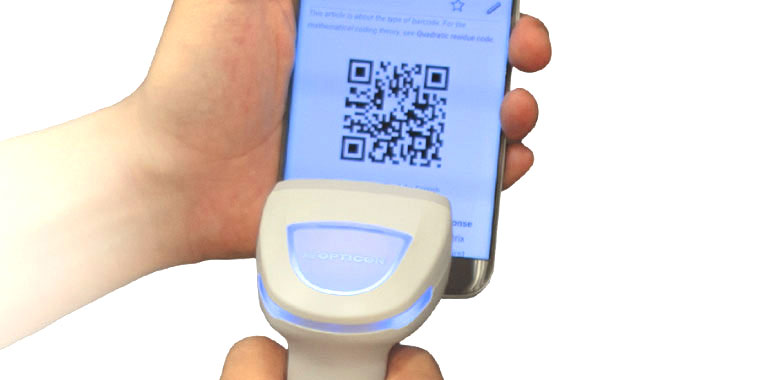

モバイルコード
従来製品では読みにくかった、低輝度や高密度の液晶上QRコードやバーコード読み取り性能を大幅に改善しました。

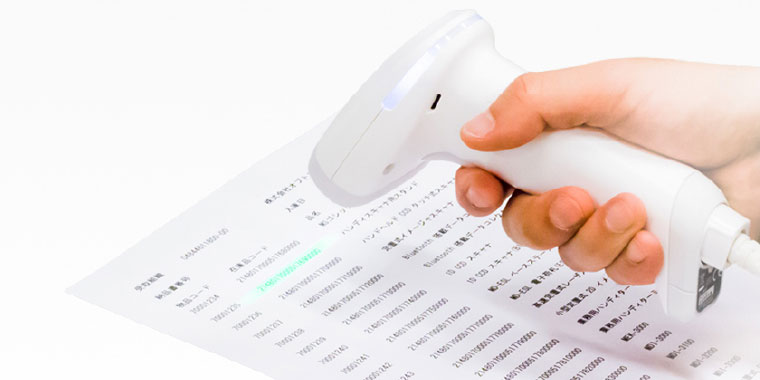

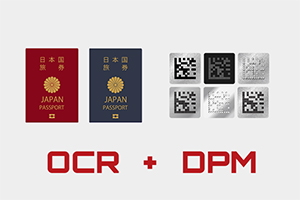

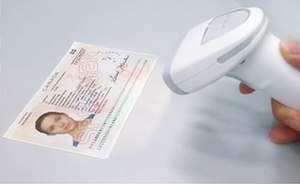

標準OCR
パスポートなどのOCRフォントを標準モデルでサポートいたしました。 OCR-A/Bフォント以外のフォント形は「OCR 3.0モデル」で対応しています。

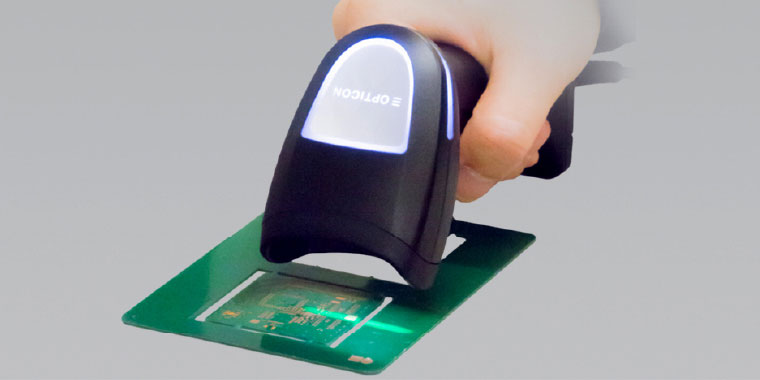

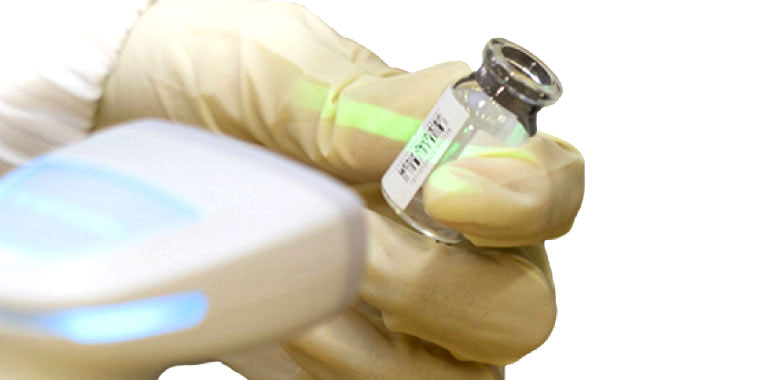

DirectPartsMarking
Direct Parts Marking(ダイレクトパーツマーキング:DPM)をサポート。基板や特殊な反射の無い部品でも読み取り可能です。高分解能モデルなら最小分解能0.076mmのData Matrixの読み取りが可能です。

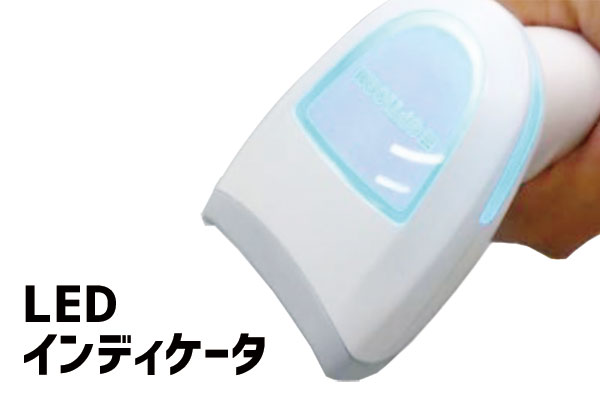

進化した筐体
視認性能の良いインジケータを配置し、スタイリッシュなデザインでありながら、耐落下性能1.8mを実現しました。
白色モデルは抗菌(JIS Z 2801相当)および耐黄変素材を使用しています。
医療や流通向けにも安心してご使用いただけます。

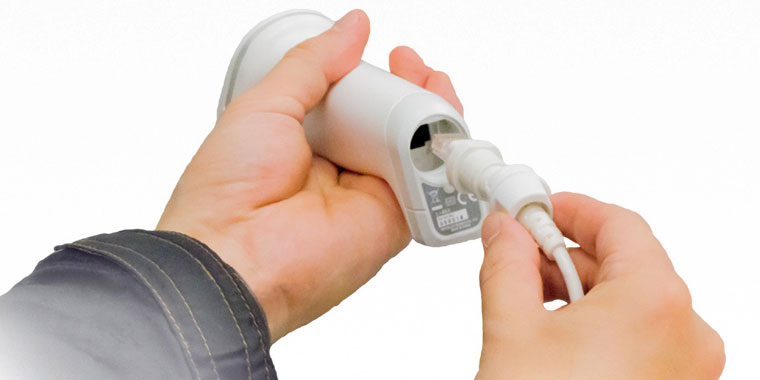

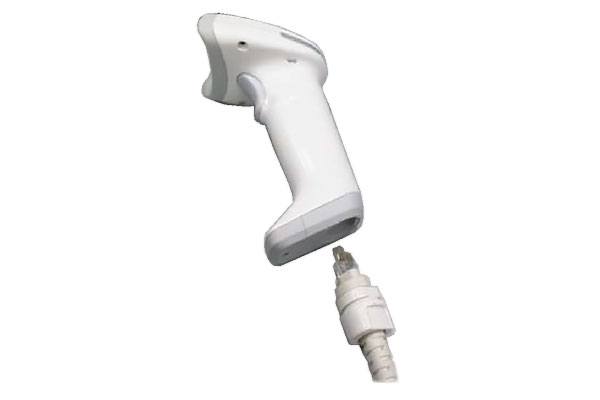

マルチインターフェイス/強化ケーブルコネクタ
交換ケーブル方式およびマルチインターフェイスを採用。
インターフェイスはUSB-HID、USB-COMとRS-232Cをケーブル交換で切り替えられます。容易なケーブル交換方式でありながら、屈曲や引張に強い構造を実現しました。
バイブレーション機能/サイレントモード
バイブレーション機能を搭載、振動で読み取りを認識できるため、静かな環境の医療現場や音の聞き取りにくい生産現場でも安心してご使用いただけます。
トリガキー長押しでバイブレーションとブザーのON/OFFができるサイレントモード機能があります。

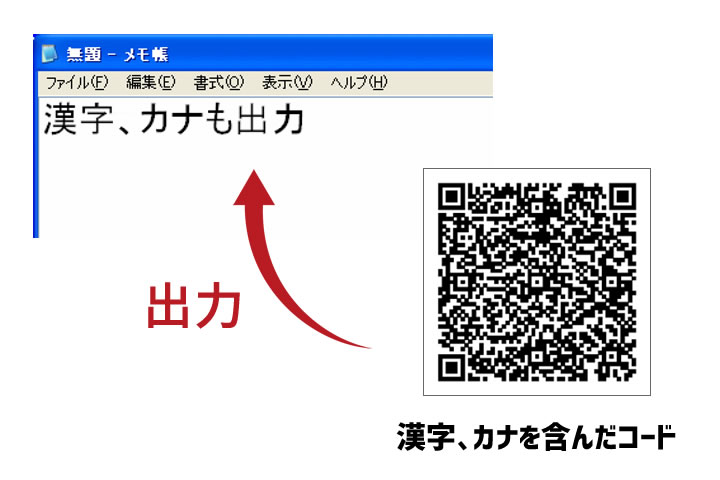

データ編集プログラミング
「データ編集プログラミング」機能により、データ編集出力が可能です。
最大16コードを複数の画像を利用し一括読み取りも可能になります。GS1フォーマットなどの出力編集処理も容易に設定可能になります。
写真撮影対応ウェッジアプリ「WedgeShots™」対応
キーボードウェッジに撮影機能を付加したアプリケーション、WedgeShots™。
コードの読み取り直後に撮影し、読み取り時の状況が写真(画像)として記録に残せます。
のちに確認や検証が必要となったときエビデンスとして利用できます。
撮影画像は暗号化され、WedgeShots™にログインしたときのみ閲覧が可能。
※:読み取り直後以外に時刻設定撮影もできます。
仕様
対応バーコード
- 一次元コード(バーコード)
- JAN-13/8、EAN、13/8、EAN Add-on、UPC-A/E、UPC Add、Code 39 、 Code 128、NW-7 ( Codabar )、Industrial 2 of 5、Interleaved 2 of 5 Code 93、MSI/Plessey、Code 11、GS1-128、GS1 DataBar、Postal Code
- 二次元コード(QRなど)
- PDF417、MicroPDF417、GS1 Composite、Codablock F、
QR コード、マイクロQR コード、Data Matrix ( ECC 200 )、MaxiCode、
Aztec Code、Chinese-sensible Code
- OCR(標準モデル)
- Machine Readable Travel Documents、 ISBN(OCR-B)、OCR-A/B
- OCR(OCR 3.0モデル)
- Machine Readable Travel Documents、 ISBN(OCR-B)、OCR-A/B、MSゴシック・MS明朝など
読取深度
標準モデル深度
シンボル | 分解能(mm) | 近方(mm) | 遠方(mm) | |
---|---|---|---|---|
1D | CODE 39 | 0.127 | 12 | 85 |
CODE 39 | 0.254 | 11 | 195 | |
JAN | 0.33 | 9 | 250 | |
CODE 39 | 0.5 | 28 | 392 | |
2D | QR | 0.169 | 19 | 70 |
QR | 0.381 | 0 | 209 |
高分解能モデル深度
シンボル | 分解能(mm) | 近方(mm) | 遠方(mm) | |
---|---|---|---|---|
1D | CODE 39 | 0.076 | 0 | 10 |
CODE 39 | 0.127 | 0 | 20 | |
JAN | 0.33 | 10 | 50 | |
2D | Data Matrix | 0.076 | 0 | 5 |
QR | 0.381 | 0 | 45 |
※ | 深度は、周辺温度25℃でのTyp 値です。 |

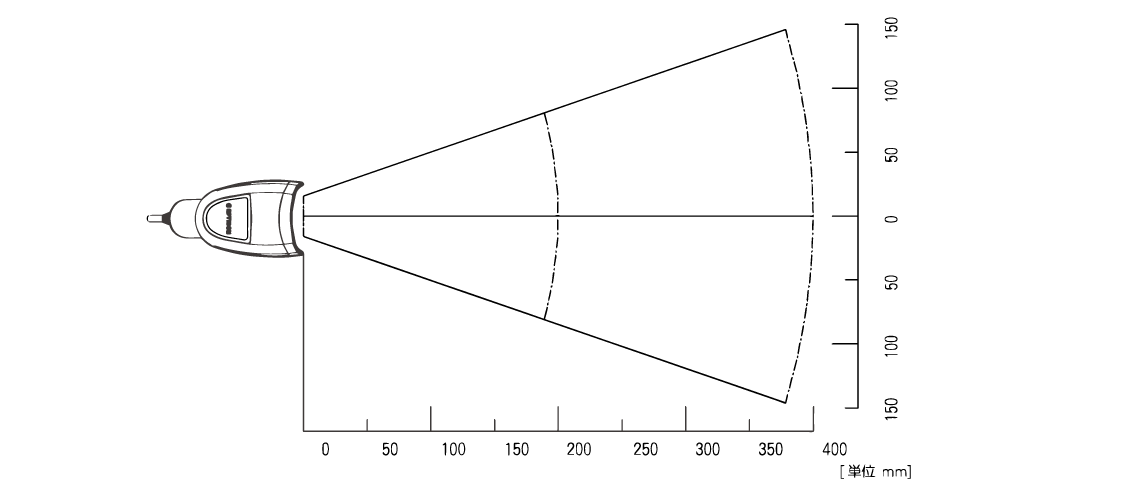

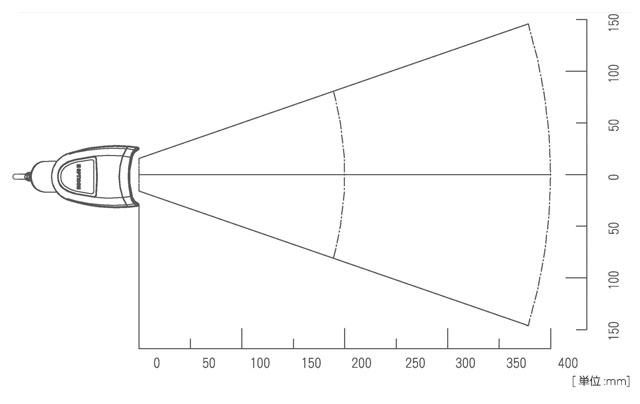

読み取りフィールド

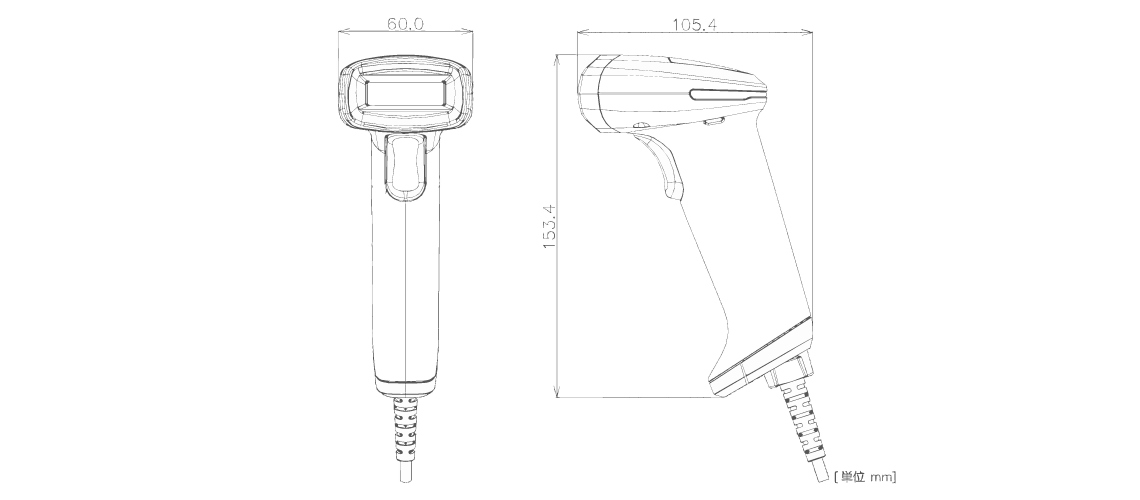

寸法図
仕様
項目 | 標準モデル | 高分解能モデル(UD) |
---|---|---|
インターフェイス | USB (HID/COM)、RS-232C | |
電圧 | 4.5~5.5V | |
読み取り方式 | CMOS エリアセンサ( 最大100fps) | |
読み取り光源 | 電球色LED | |
エイミング | シングルライン緑色LED | |
読み取り確認 | 上部パネル/ サイドバー3 色LED 表示、ブザー、バイブレーション | |
画像出力 | Windows Bitmap、JPEG | |
最小分解能 | 1次元バーコード:0.1mm 2次元コード: 0.169mm |
1次元バーコード:0.076mm 2次元コード:0.076mm |
PCS値 | 0.2 以上 | |
傾斜読み取り | ピッチ/スキュー:±65° チルト:360° |
- |
移動体読み取り | 2.54m/s (0.33mm EAN/UPC @100mm ) | - |
重量 | 約112g(ケーブルを除く) | |
寸法 | 105.4(D) × 60.0(W) × 153.4(H) mm | |
保証 | 5年間(ケーブルを除く) |
環境部
項目 | 仕様 | |
---|---|---|
温度 | 動作時 | -5 ~ 50℃ |
保管時 | -30 ~ 60℃ | |
湿度 | 動作時 | 5 ~ 90%RH (非結露、非氷結) |
保管時 | 5 ~ 90%RH (非結露、非氷結) | |
周辺照度 | 太陽光:100,000 lx 以下 蛍光灯:10,000 lx 以下 |
|
耐落下 | 1.8m ( コンクリート床面) 5面 3サイクル自由落下。読み取りが可能なこと。 |
|
抗菌仕様 | JIS Z 2801 相当( 白色モデルのみ) | |
防塵防滴 | IP42 相当 |
安全規格
項目 | 仕様 |
---|---|
環境負荷 | RoHS 指令 |
LED 安全規格 | IEC 62471:2006 リスク免除グル-プ |
EMI/RFI | VCCI/EN55032/FCC Class B(住宅、商業及び軽工業環境) |
型番
型番:L-46X 高性能2次元ハンディスキャナ
セット内容
- 本体
- インターフェイスケーブル
- ACアダプタ(RS232モデルのみ)
- ドキュメント
※:抗菌筐体は白色のみです。黒色は抗菌モデルではありません。
L-46X ガンタイプ二次元コードリーダ(標準モデル)
型番 | 仕様 |
---|---|
L-46X-V-WHT-USB(*1) | ガン型2次元リーダ, OCR/DPM標準対応, USB標準2mケーブル付 |
L-46X-V-BLK-USB(*1) | ガン型2次元リーダ(黒), OCR/DPM標準対応, USB標準2mケーブル付 |
L-46X-V-WHT-RS232C | ガン型2次元リーダ, OCR/DPM標準対応, RS232C標準2mケーブル/ACアダプタ付 |
※1 | USBキーボードインターフェイス(HID)とUSBバーチャルCOMインターフェイスに対応しています。 Windows 10/11に対応しています。 |
※ | OCR対応フォント形:OCR-A、OCR-B OCR対応定型フォーマット:パスポート(OCR-B)、免許証(OCR-B)。 |
L-46X ガンタイプ二次元コードリーダ(高分解能モデル)
型番 | 仕様 |
---|---|
L-46X-UD-V-BLK-USB(*1) (案件対応) |
ガン型2次元リーダ(黒), 0.076mm高分解能モデル, OCR/DPM標準対応, USB標準2mケーブル付 |
L-46X-UD-V-BLK-RS232C (案件対応) |
ガン型2次元リーダ(黒), 0.076mm高分解能モデル, OCR/DPM標準対応, RS232C標準2mケーブル/ACアダプタ付 |
※1 | USBキーボードインターフェイス(HID)とUSBバーチャルCOMインターフェイスに対応しています。 Windows 10/11に対応しています。 |
※ | OCR対応フォント形:OCR-A、OCR-B OCR対応定型フォーマット:パスポート(OCR-B)、免許証(OCR-B)。 |
※ | 案件対応品です。弊社までお問い合わせください。 |
L-46X ガンタイプ二次元コードリーダ(OCR 3.0対応)
型番 | 仕様 |
---|---|
L-46X-OCR3.0-V-WHT-USB(*1) | ガン型2次元リーダ(OCR3.0対応), OCR/DPM標準対応, USB標準2mケーブル付 |
L-46X-OCR3.0-V-BLK-USB(*1) | ガン型2次元リーダ(OCR3.0対応)(黒), OCR/DPM標準対応, USB標準2mケーブル付 |
L-46X-OCR3.0-V-WHT-RS232C | ガン型2次元リーダ(OCR3.0対応), OCR/DPM標準対応, RS232C標準2mケーブル/ACアダプタ付 |
L-46X-OCR3.0-V-BLK-RS232C | ガン型2次元リーダ(OCR3.0対応)(黒), OCR/DPM標準対応, RS232C標準2mケーブル/ACアダプタ付 |
※1 | USBキーボードインターフェイス(HID)とUSBバーチャルCOMインターフェイスに対応しています。 Windows 10/11に対応しています。 |
※ | OCR対応フォント形:OCR-A、OCR-B、MS-ゴシック、MD-明朝、汎用フォント OCR対応定型フォーマット:パスポート(OCR-B)、免許証(OCR-B)、日付(年月日)、配達伝票、Windows Office Product key |
L-46X VRS対応OCRバーコードリーダセット
型番 | 仕様 |
---|---|
L-46X-VRS | USB接続OCRバーコードリーダ VRSセット (VRS専用設定シート,TYPE-C変換アダプタ付) |
オプション
-

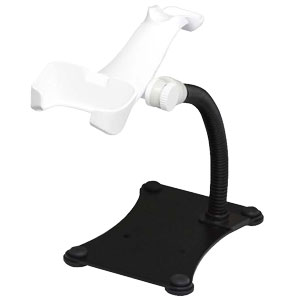

L-46用 オートスタンド(STD-46)
-

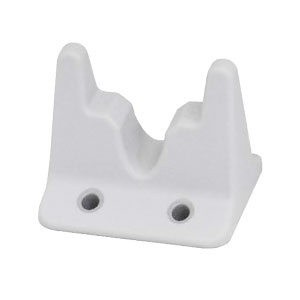

スキャナホルダー
(STD-4101)
型番 | 仕様 |
---|---|
STD-46 | L-46用オートスタンド |
STD-4101 | スキャナホルダー(L46/C36/3601共通) |
