高品質・高性能・安心の日本ブランド
M-11 高性能 卓上・定置コードリーダ
OCR読み取り対応
ベストプライス
- 読み取り：2次元コード・バーコード・OCR
- 接続：USB
- WELCOMアプリ使用ライセンス付属
- OCR標準
- マルチコード一括読取
気軽にお問い合わせください
-
神戸 078-994-5333
（中部地方より西のお客様）
-
東京 03-5295-7250
（関東地方より東のお客様）
- 特長
- 仕様
- 型番

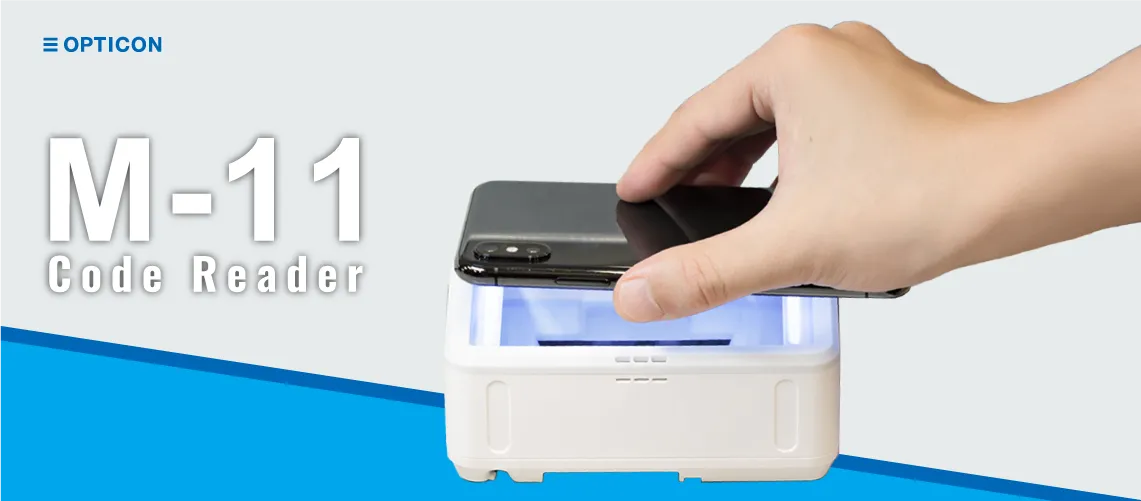

スマートフォン画面のQRコードを
スムーズに読み取り

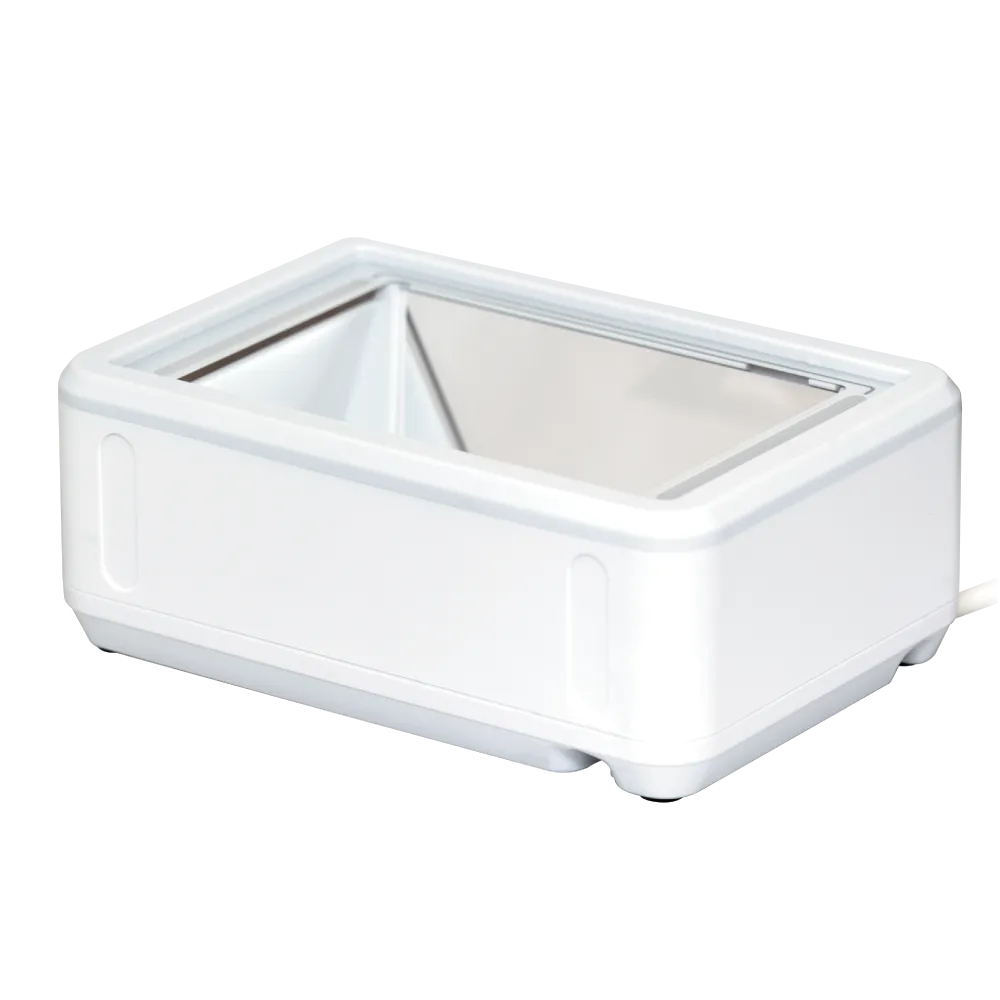

M-11は、カウンター設置や機器への組み込みに適したコンパクトなボックス型コードリーダです。
液晶ディスプレイに表示されたQRコードやバーコードを正確かつ素早く読み取り可能。

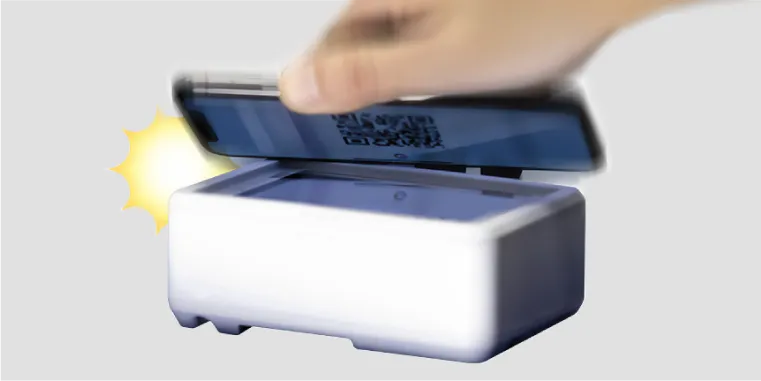

M-11の光学系は、画面の照明反射を抑え、暗い画面や低輝度のスマートフォンでも安定した読取性能を発揮します。
特長
最大6コードを同時にスキャンマルチコード一括読み取りで作業時間を大幅短縮
複数のバーコードやQRコードが記載された書類も、最大6つのコードを一括で読み取れるマルチコード読み取り機能により、スキャン作業の手間を大幅に削減。作業効率とスピードが向上します。
読み取り順（出力順）や各コードの種類、開始/終了の識別文字、読み取り範囲（桁数指定）、コード間の文字（テキストや改行コードなど）も、設定ツールで直感的に指定可能。さまざまな業務フローに柔軟に対応します。
※ 動画はL-46XLですが同じ機能を搭載しています。

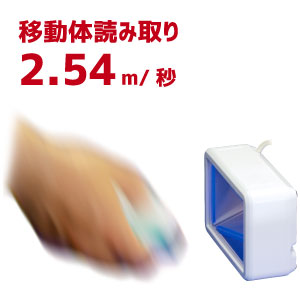

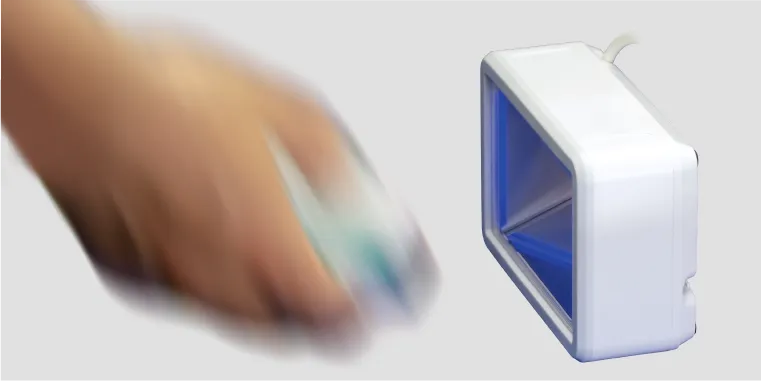

移動するコードもスムーズに読取り
M-11は、手振れに強く、動いているバーコードやQRコードを広範囲で安定して読み取ることができます。 POSレジやセルフレジなど、手早くスキャンが求められる現場でも高いパフォーマンスを発揮し、オペレーションの効率化に貢献します。

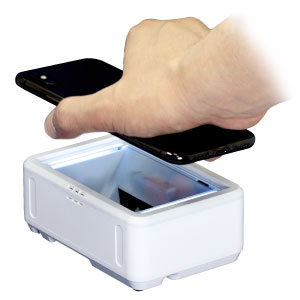

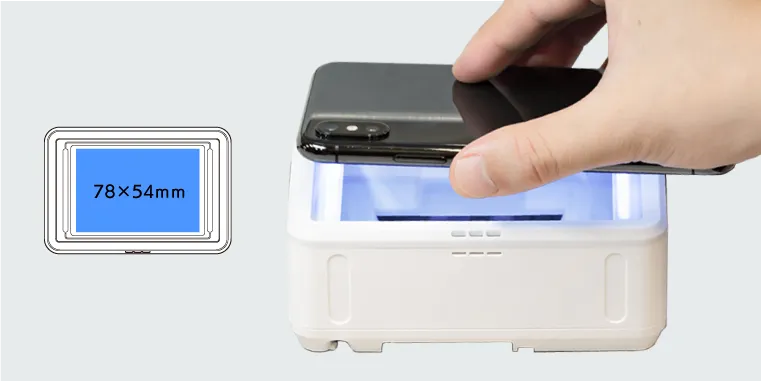

広い読取窓でスマホ画面も確実読取
M-11は、読み取りウィンドウが広く、大画面スマートフォンに表示されたQRコードやバーコードも読み取り可能です。 斜めからのスキャンや手ブレがある状況でも認識精度を維持し、非接触での快適な操作を実現します。 タッチレス対応が求められるレジや受付端末などでも、安定したパフォーマンスを発揮します。

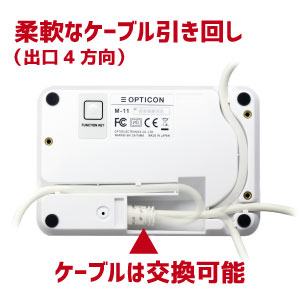

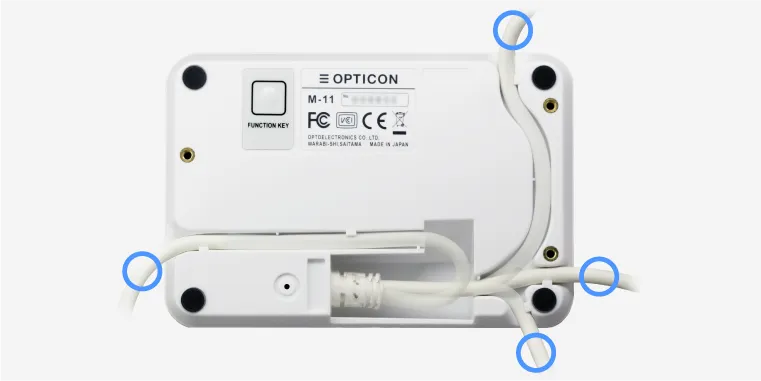

4方向のケーブル引き出し口
M-11は、ケーブルの出し方を4方向から選択できる設計なので、設置場所に合わせた配線ができます。 周囲との干渉や無駄なケーブルの引き回し防ぎ、省スペースにも対応。 さらに、ケーブル交換にも対応しており、メンテナンス性にも優れています。

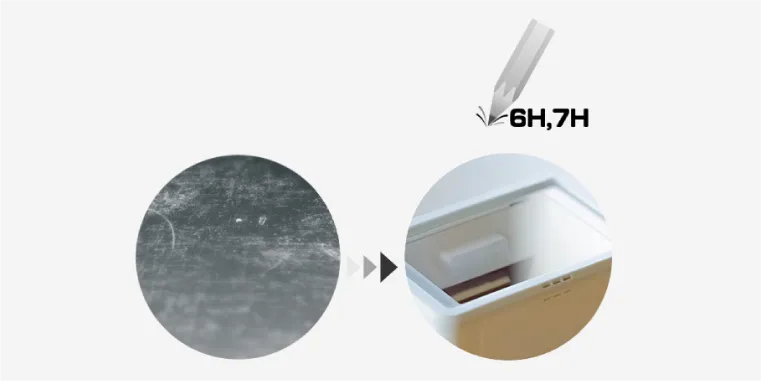

強化アクリルで読み取り窓の傷を防止
M-11の読み取り窓には耐久性に優れた強化アクリルを採用。 日常的な擦れや微細な傷を防止し、長期間にわたって安定した読み取り性能を維持します。
保護ラバーでスマホとの接触傷を防止
M-11は、読み取り窓周囲に保護ラバーを装備しており、スマートフォンをかざす際の接触によるキズや擦れを防止します。 読取面の摩耗リスクを軽減し、機器の長寿命化と安定した読み取り性能をサポートします。
仕様
データ読み取り
- 一次元コード（バーコード）
- JAN-13, JAN-8, EAN-13, EAN-8, EAN-13 Add-on/EAN-8 Add-on, UPC-A, UPC-E, UPC-A Add-on, UPC-E Add-on,
Code 39, NW-7(Codabar), Industrial 2 of 5, Interleaved 2 of 5, Code 93, Code 128, GS1-128, MSI/Plessey
- 一次元コード（郵便コード/ポスタルコード）
- Japan Postal, Intelligent Mail Barcode, POSTNET, PLANET,
Netherlands KIX Code, UK Postal, Australian Postal, Korean Postal Authority code
- GS1/合成シンボル
- GS1 DataBar, GS1 DataBar Limited, GS1 DataBar Expanded,
Composite GS1-DataBar, Composite GS1-128, Composite EAN/UPC
- 二次元コード（QRなど）
- PDF417, MicroPDF417, Codablock F, QRコード, マイクロQRコード,
Data Matrix (ECC 200), MaxiCode (Modes 2 to 5), Aztec Code, Chinese-Sensible Code

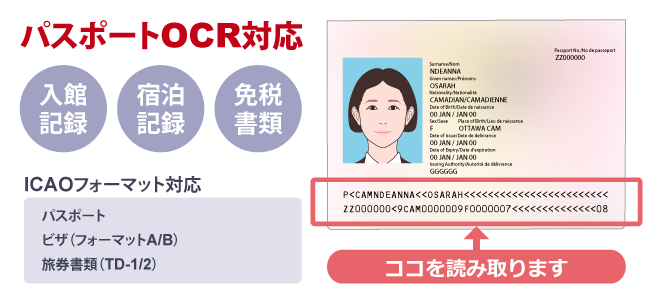

- OCR（文字認識）
- Machine Readable Travel Documents, OCR-A/B

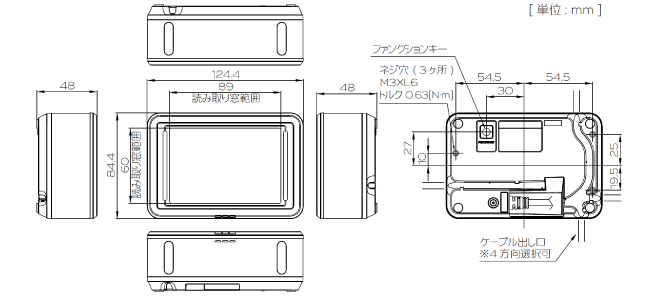

寸法図

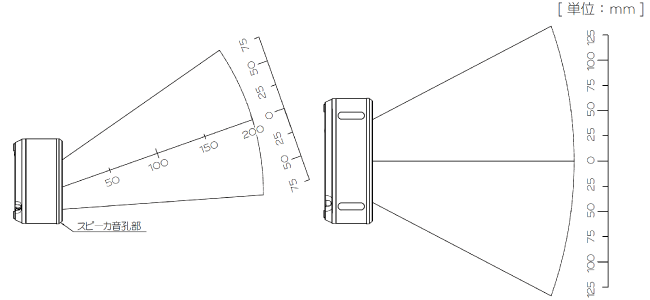

読取深度
バーコード
| コード種類 | 分解能(mm) | 近方(mm) | 遠方(mm) |
|---|---|---|---|
| Code39 | 0.127 | 19 | 111 |
| EAN/UPC | 0.26 | 0 | 240 |
| EAN/UPC | 0.33 | 0 | 285 |
二次元コード
| コード種類 | 分解能(mm) | 近方(mm) | 遠方(mm) |
|---|---|---|---|
| QRコード | 0.169 | 34 | 99 |
| QRコード | 0.381 | 0 | 221 |
| ※： | 周辺温度25℃のTyp値。 |
仕様
| 項目 | 仕様 |
|---|---|
| インターフェイス | USB 2.0 Full Speed 12 Mbps (HID/COM)、USB-A |
| 動作電圧 | 5.0 V (4.5 ～ 5.5 V) |
| 消費電流 | 読取時: 350 mA (Typ) 検知状態: 190 mA (Typ) |
| 読み取り光源 | 電球色 LED × 2 個 (ハンズフリーモード) 上部パネル 白色LED 2箇所 (スクリーン優先モード) |
| 読み取り方式 | モノクロCMOS エリアセンサ |
| 読み取り画素数 | 100 万画素 (H: 1280 × V: 800) |
| 画像取得速度 | 120 fps (最速値) |
| 視野角 | 水平 約 48.0°、垂直 約 30.8° |
| 読み取り基準位置 (スクリーン優先モード) | 距離:10mm、 水平×垂直:78×54mm (Typical値) |
スキャナ部
| 項目 | 仕様 |
|---|---|
| ピッチ角度 | ±60° |
| スキュー角度 | ±70° |
| チルト角度 | 360° |
| 最小 PCS 値 | 0.3 以上、反射率差 (MRD) 23% 以上 |
| 最小分解能 (PCS 0.9 の場合) | 0.1 mm (Code 39) 0.169 mm (GS1 Databar、Composite Code、PDF417、QRコード) 0.169 mm (Data Matrix) |
| インディケータ | サイドバー3色LED表示, スピーカ |
| 画像データ形式 | BMP、JPEG |
環境性能
| 項目 | 仕様 |
|---|---|
| 動作温度 | -5 ～ 45 ℃ |
| 保管温度 | -30 ～ 60 ℃ |
| 動作湿度 | 10 ～ 90%RH (非結露、非氷結) |
| 保管湿度 | 10 ～ 90%RH (非結露、非氷結) |
| 耐外乱光（蛍光灯） | 10,000 lx 以下 |
| 耐外乱光（太陽光） | 100,000 lx 以下 |
| 耐静電気 | 破壊なし : ±15 kV (気中放電、直接) 誤動作なし: ±8 kV (気中放電、直接) ±6 kV (接触放電、直接/間接) |
| 耐落下強度 | 高さ 150 cm からコンクリート床面に計 18 回 (6 面 x 3 回) 自由落下後、読み取りが可能なこと。 |
| 防塵・防滴 | IP42 相当 |
物理仕様
| 項目 | 仕様 |
|---|---|
| 寸法 | 約84.4(D)×124.4(W)×48(H)mm |
| 重量 | 約 220 g (ケーブルを除く) |
| 抗菌仕様 | JIS Z 2801 相当(白色モデル) |
| ケーブル長 | 2.1 m |
| 読み取り窓 | 鉛筆硬度 : 6H ～ 7H / モース硬度 : 4相当 |
適合法令および規格
| 項目 | 仕様 |
|---|---|
| LED 安全規格 | IEC 62471 リスク免除グループ |
| EMC | EN 55035, EN 55032 Class B FCC Part 15 Subpart B Class B VCCI クラス B |
| 環境負荷抑制対応 | RoHS 指令 |
型番
型番：M-11 卓上・組込コードリーダ
セット内容
- 本体
- インターフェイスケーブル（2m）
| 型番 | 仕様 |
|---|---|
| M-11-WHT-USB | 卓上・組込型スキャナ(白), USB標準2.0mケーブル付 |
| ※： | USBキーボードインターフェイス(HID)とUSBバーチャルCOMインターフェイスに対応しています。 |
