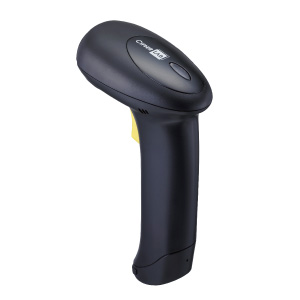

MODEL 1504シリーズハンドヘルド二次元コードリーダ

MODEL

1504 シリーズ

ハンドヘルド二次元コードリーダ

アップグレードモデル(後継機)

MODEL 1504A ハンドヘルド二次元コードリーダ

販売終了

※エリアイメージャエンジンは1年保証

気軽にお問い合わせください

ラインナップ

MODEL 1504Hシリーズ抗菌仕様二次元コードリーダ

特長

高速エリアイメージャエンジン搭載
バーコード、二次元コード、コンポジットコードを全方向快速快適読み取り
強力なデータ編集･抽出機能を装備

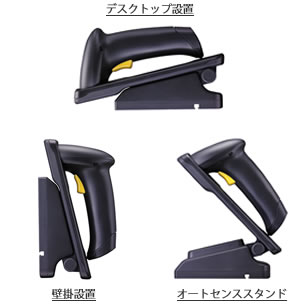

オプションの3-in-1スタンドを使えば、ハンズフリーオペレーションにも最適
USBキーボード/キーボードインターフェイス経由での漢字入力に対応

AUTO-1500 3-in-1スタンド

スタンド

仕様

対応バーコードシンボル

一次元コード（バーコード）: JAN/EAN/UPC,コード 39, コーダバー (NW7),ディスクリート 25, コード 128, コード 93, GS1-Databar,インターリーブド 25, IATA, MSI/Plessey,他
二次元コード: QR,マイクロ QR, PDF417, MicroPDF, データマトリクス , マキシコード , EAN.UCCコンポジット , Aztech, 日本郵便コード (カスタマバーコード ),他

読取深度参考値

バーコードシンボル	1504H
NB=0.0762mm, CODE 39	6.9 ～ 10.7cm
NB=0.127mm, CODE 39	3.6 ～ 18.5cm
NB=0.191mm, CODE 39	0 ～ 25.1cm
NB=0.330mm, UPCA	4 ～ 30.5cm
NB=0.508mm, CODE 39	0 ～ 50cm
NB=0.127mm, PDF417	2.8 ～ 4.5cm
NB=0.170mm, PDF417	4.8 ～ 17.5cm
NB=0.254mm, PDF417	0 ～ 22.9cm
NB=0.381mm, PDF417	0 ～ 29.7cm

項目		仕様
光学仕様	読取方式	CCD エリアセンサー
	読取画素数	752 x 480 ピクセル
	光源	625 +/-5 nm (赤色LED)
	分解能	1D=0.0762mm, 2D=0.127mm
	最小PCS	45%
	フレームレート	60フレーム/秒
	読取角度	ピッチ +/-60° スキュー+/-60°
インターフェイス		RS232C, USB, キーボードインターフェイス
電源	供給電圧	DC5V +/-10%
電源	消費電流	1504SE/1504 待機時 38mA/30mA @5V 動作時 196mA/280mA @5V
温度	動作温度	0℃ ～ +50℃
温度	保管温度	-20℃ ～ +60℃
湿度		10% ～ 90% 氷結･結露無し
耐静電気		+/-15KV 気中放電 +/-8V 接触放電
耐落下		1.2m の高さからコンクリート床面へ自然落下後動作に異常なし
保護構造		IP30
重量		約154g(ケーブルを除く)
EMC 規格		CE, C-Tick, FCC, BSMI, IC

型番

■ MODEL 1504 二次元コードリーダ

型番	仕様
1504SE-CU(*1)	ローコスト二次元コードリーダ, USB I/Fカールケーブル
1504SE-CR(*2)	ローコスト二次元コードリーダ, RS232C I/Fカールケーブル
1504SE-CK	ローコスト二次元コードリーダ, キーボードI/Fカールケーブル
1504SE-SU(*1)	ローコスト二次元コードリーダ, USB I/Fストレートケーブル
1504SE-SR(*2)	ローコスト二次元コードリーダ, RS232C I/Fストレートケーブル
1504SE-SK	ローコスト二次元コードリーダ, キーボード I/Fストレートケーブル
1504-CU(*1)	二次元コードリーダ, USB I/Fカールケーブル
1504-CR(*2)	二次元コードリーダ, RS232C I/Fカールケーブル
1504-CK	二次元コードリーダ, キーボードI/Fカールケーブル
1504-SU(*1)	二次元コードリーダ, USB I/Fストレートケーブル
1504-SR(*2)	二次元コードリーダ, RS232C I/Fストレートケーブル
1504-SK	二次元コードリーダ, キーボード I/Fストレートケーブル

（*1）	USBキーボードインターフェイスとUSBバーチャルCOMインターフェイスに対応しています。 Windows 8(32&64ビット) / 10(32&64ビット)に対応しています。
（*2）	別売のACアダプタPS5Vをお求めください。
（**）	メモ帳やEXCELといったアプリケーションソフトのカーソル位置にデータを入力したい場合は、キーボードインターフェイス又はUSBインターフェイス(USBキーボードインターフェイス)をご利用ください。 RS232CやUSBバーチャルCOMインターフェイスは動作が異なりますのでご注意ください。

■ オプション

PS5V

CBL-USB-DC2155-15

型番	仕様
AUTO-1500	3-in1スタンド, デスクトップ/壁掛設置･オートセンス対応
PS5V	ACアダプタ, DC5V 出力
CBL-USB-DC2155-15	USB/DCジャック 2.1Φ/5.5mmケーブル 1.5m USBポート給電ケーブル

※	改良の為、予告無く外観・仕様を変更する場合があります。
※	各製品名・社名は該当各社の商標又は登録商標です。
