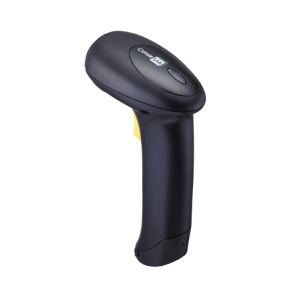

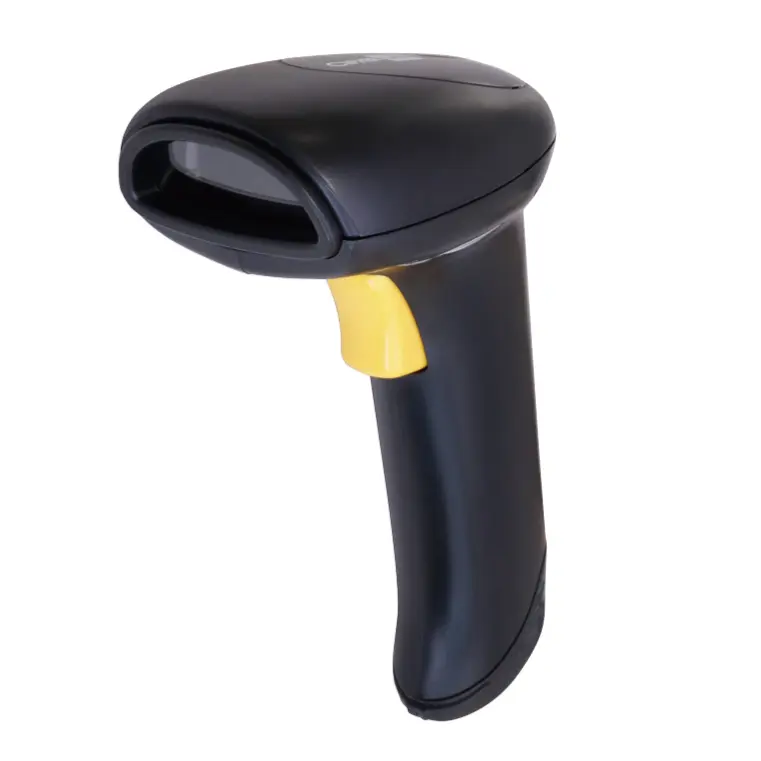

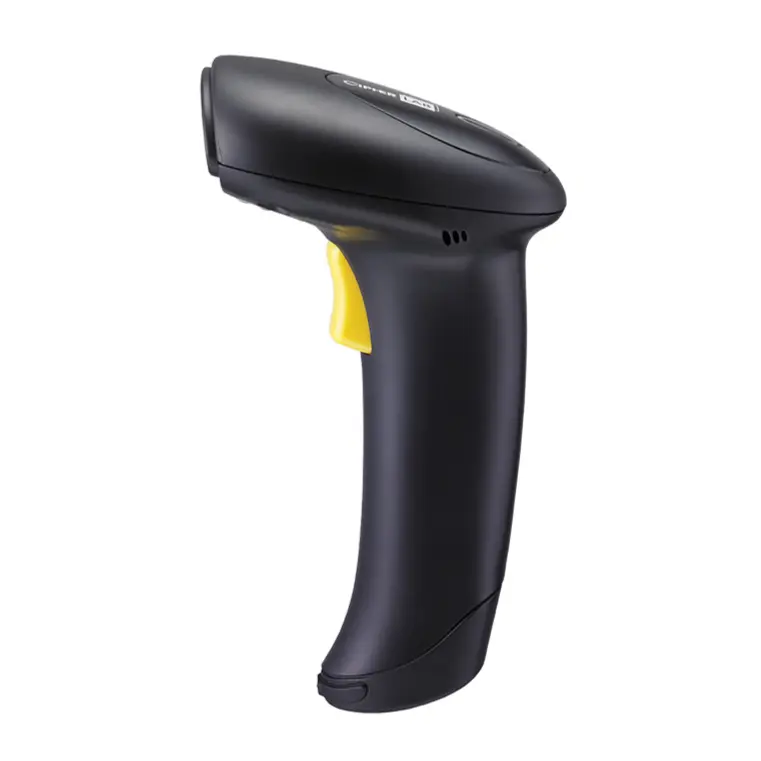

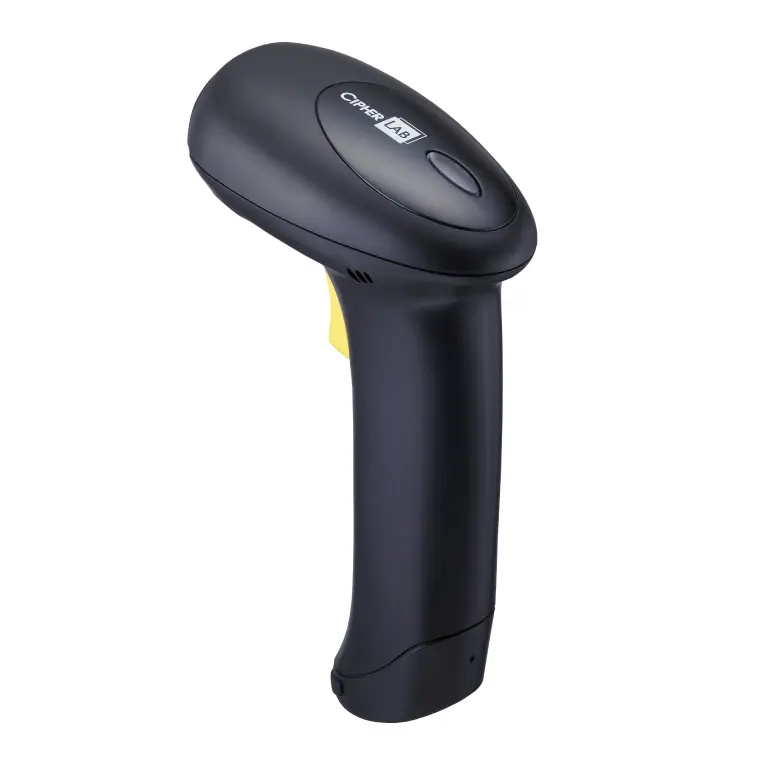

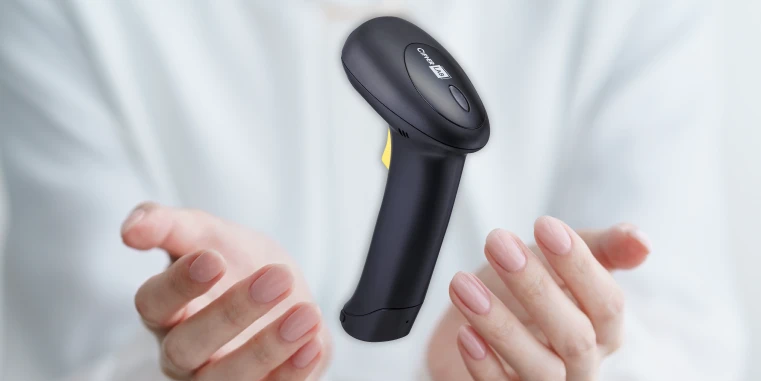

MODEL 1504A ハンドヘルド二次元コードリーダ
MODEL
1504Aシリーズ
ハンドヘルド二次元コードリーダ
オープン価格
※エリアイメージャエンジンは1年保証
抗菌モデル 1504AH- 特長
- 仕様
- 型番
特長
- 高速エリアイメージャエンジン搭載

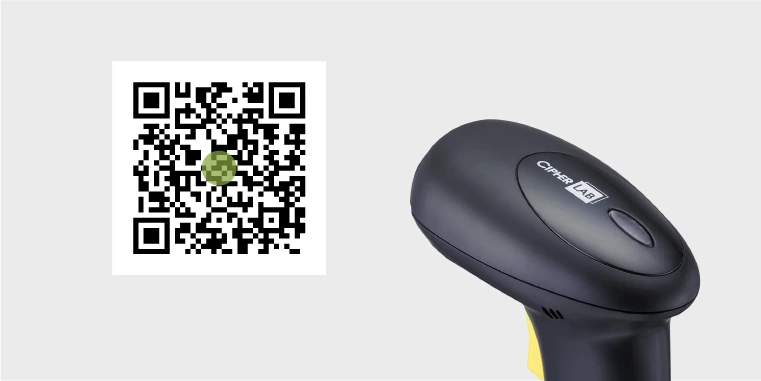

- バーコード、二次元コード、コンポジットコードを全方向快速快適読み取り
- 強力なデータ編集・抽出機能を装備
- オプションの3-in-1スタンドを使えば、ハンズフリーオペレーションにも最適
- USBキーボード/キーボードインターフェイス経由で漢字入力に対応

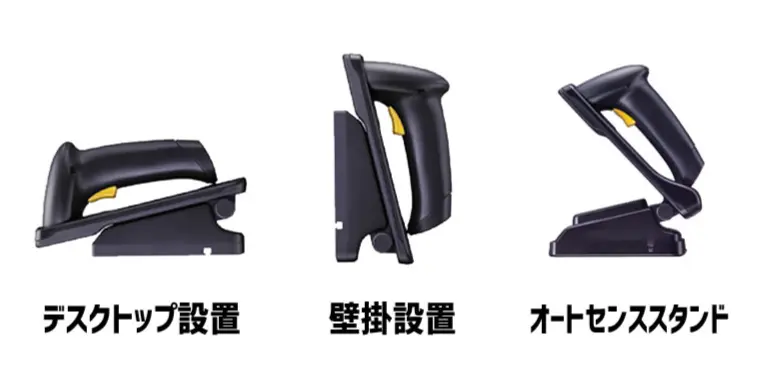

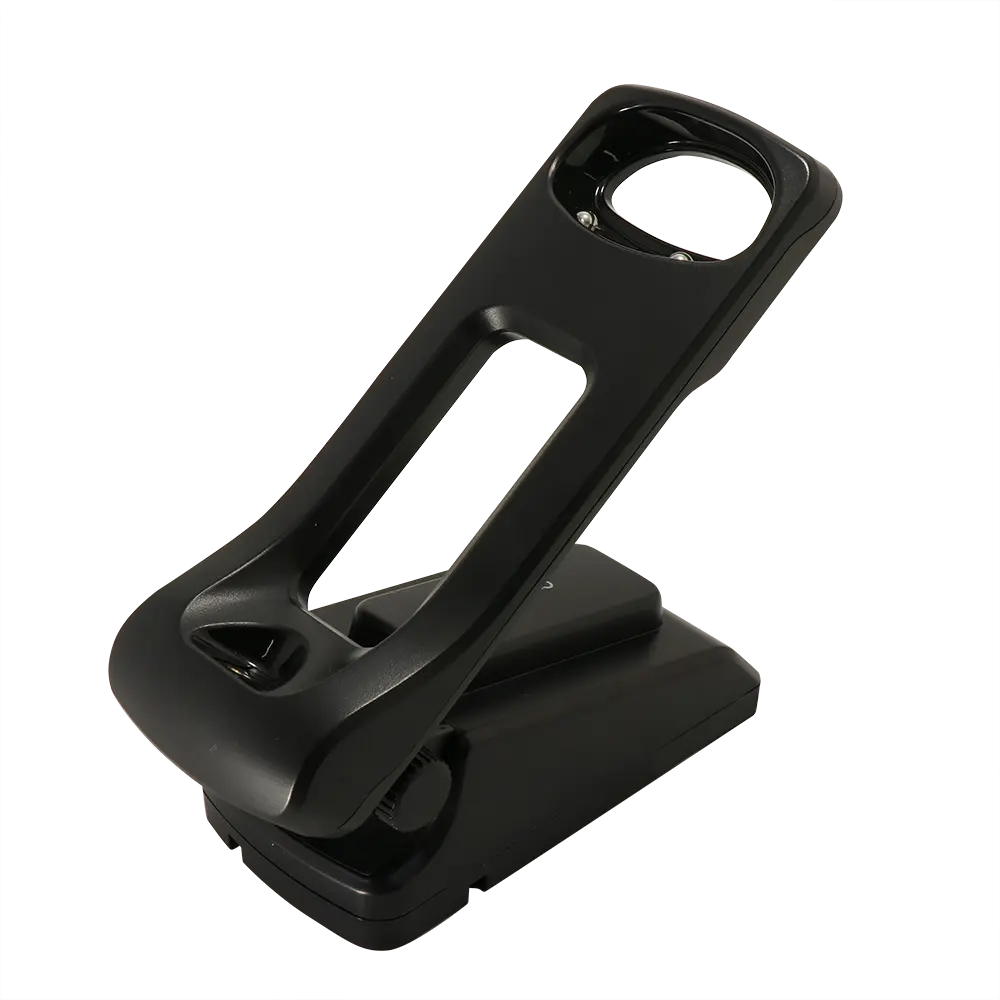

AUTO 1500 3-in-1ベーススタンド
3-in-1ベーススタンドを使用すれば、ハンズフリーオペレーションにも最適です。
スキャナエンジンアップグレード
市場動向に対応した次世代エンジンに切り替わります。2021年8月以降、自然切り替えになりますのでご了承ください。
主な変更は光源（エイマ）などがございます。詳細は仕様表をご確認ください。
仕様
対応バーコードシンボル
- 二次元コード
- QR, マイクロQR, PDF417, MicroPDF, データマトリクス,マキシコード, EAN.UCC コンポジット, Aztech,日本郵便コード(カスタマバーコード), 他
- 一次元コード（バーコード）
- JAN/EAN/UPC, コード39, コーダバー(NW7),ディスクリート25, コード128, コード93, GS1-Databar,インターリーブド25, IATA, MSI/Plessey, 他
読取深度参考値
| バーコードシンボル | 1504A （旧：SE4500） |
1504A （SE4107） |
|---|---|---|
| NB=0.0762mm, CODE 39 | 6.9～10.7cm | 6.5 ～ 17 cm |
| NB=0.127mm, CODE 39 | 3.6～18.5cm | 5 ～ 20.5 cm |
| NB=0.330mm, UPCA | 4～30.5cm | 5.5 ～ 40 cm |
| NB=0.508mm, CODE 39 | 0～50cm | ー |
| NB=0.127mm, PDF417 | 2.8～4.5cm | 2.8～4.5cm |
| NB=0.170mm, PDF417 | 4.8～17.5cm | ー |
| NB=0.254mm, QR | ー | 4 ～ 27.5 cm |
■ 仕様表
| 項目 | 1504A （旧：SE4500） |
1504A （SE4107） |
|
|---|---|---|---|
| 光学仕様 | 読取方式 | CCDエリアセンサ | CMOS イメージセンサ |
| 読取画素数 | 752 x 480 ピクセル | 1280 x 960ピクセル | |
| 光源 | 625 +/-5 nm(赤色LED) | 白色LED（緑色エイマ―） | |
| 分解能 | 1D=0.0762mm 2D=0.127mm | ||
| 最小PCS | 30% | 20％ | |
| フレームレート | 60フレーム/秒 | 30スキャン/秒 | |
| 読取角度 | ピッチ +/-60° スキュー +/-60° | ||
| インターフェイス | RS232C,USB,キーボードインターフェイス | ||
| 供給電圧 | DC5V +/-10% | ||
| 消費電流 | 待機時 | 22mA | 25mA |
| 動作時 | 150mA | 270mA | |
| 温度 | 動作温度 | 0℃～+50℃ | |
| 保管温度 | -20℃～+60℃ | ||
| 湿度 | 10%～90% 氷結・結露無し | ||
| 耐静電気 | +/-15KV 気中放電.+/-8V 接触放電 | ||

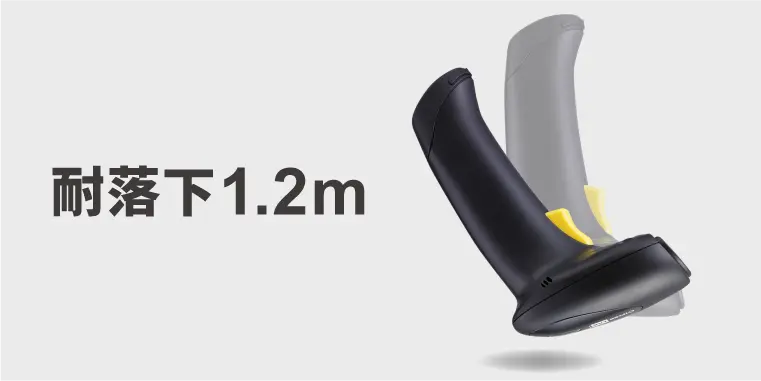

| 耐落下 | 1.2mの高さからコンクリート面に高さから自然落下後動作に異常なし | ||
| 保護等級 | IP30 | ||
| 重量 | 約 154g(ケーブルを除く) | 144g (ケーブルを除く) | |
| 準拠規格 | CE, BSMI, RCM, FCC, IC, KC, RoHS, REACH, WEEE, ErP | ||
型番
■ MODEL 1504Aシリーズ ハンドヘルド二次元コードリーダ
| 型番 | 仕様 |
|---|---|
1504A-CU |
二次元コードリーダ,USB I/F カールケーブル(*1) |
| 1504A-CR |
二次元コードリーダ,RS232C I/F カールケーブル(*2) |
| 1504A-CK |
二次元コードリーダ,キーボード I/F カールケーブル |
| 1504A-SU |
二次元コードリーダ,USB I/F ストレートケーブル(*1) |
| 1504A-SR |
二次元コードリーダ,RS232C I/F ストレートケーブル(*2) |
| 1504A-SK |
二次元コードリーダ,キーボード I/F ストレートケーブル |
| (*1) | USBキーボードインターフェイスとUSBバーチャルCOMインターフェイスに対応しています。 |
| (*2) | 別売りのACアダプタPS5Vをお求めください。 |
| (**) | メモ帳やEXCELといったアプリケーションソフトのカーソル位置にデータを入力したい場合は、キーボード インターフェイス又はUSBキーボードインターフェイス(HID)をご利用ください。RS232CやUSBバーチャルCOM インターフェイスは動作が異なりますのでご注意ください。 |
■ オプション
| 型番 | 仕様 |
|---|---|
| AUTO-1500 |
3-in-1スタンド,デスクトップ/壁掛設置,オートセンス対応 |
| PS5V |
ACアダプタ,DC5V出力 |
| CBL-USB-DC2155-15 | USB/DCジャック 2.1Φ/5.5mmケーブル 1.5m USBポート給電ケーブル |
| ※ | 改良の為、予告無く外観・仕様を変更する場合があります。 |
| ※ | 各製品名・社名は該当各社の商標又は登録商標です。 |
