販売終了

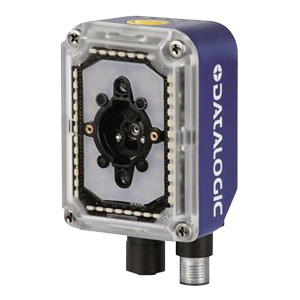

MATRIX300 高性能小型固定式マルチコードリーダ
MATRIX300N
特長
- リキッドレンズ内蔵で焦点距離をソフトウェアで調整が可能
- 1,280X1,024pixel で60 フレーム/ 秒の高速キャプチャー
- DPM 読み取りに最適なマルチLED 照明タイプあり
- 長距離読み取り用高輝度LED 照明タイプあり
- 配線工数を低減するPOE(Power Over Ethernet) タイプあり
- ケーブルコネクタ部が90°回転することで省スペースを実現

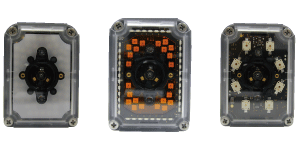

最適な照明のタイプが選択可能

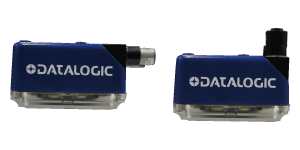

簡単にコネクタ部の方向変更が可能
仕様
対応バーコードシンボル
- 一次元コード（バーコード）
- ITF、Standard 2 of 5、Matrix 2 of 5、Code128(GS1-128)、Code39、EAN/JAN/UPC、Code93 Codabar、Pharmacode、PDF417、マイクロPDF417、GS1 DATABAR family、Composite Code 等
- 二次元コード（QRコード）
- DataMatrix ECC200(Standard、GS1)、QRコード、マイクロQRコード、Maxiコード、Aztecコード
- 郵便コード
- Royal Mail、Japan Post、Planet、Postnet、Australia Post、Intelligent Mail、Swedish Post 等

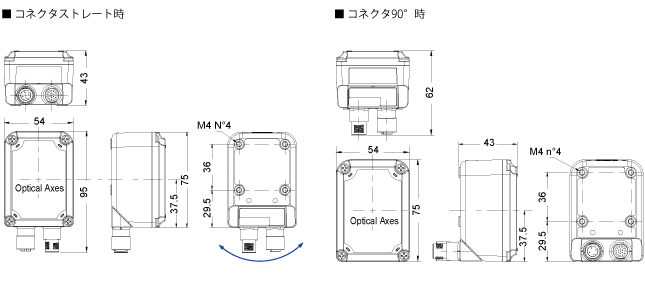

外形寸法図

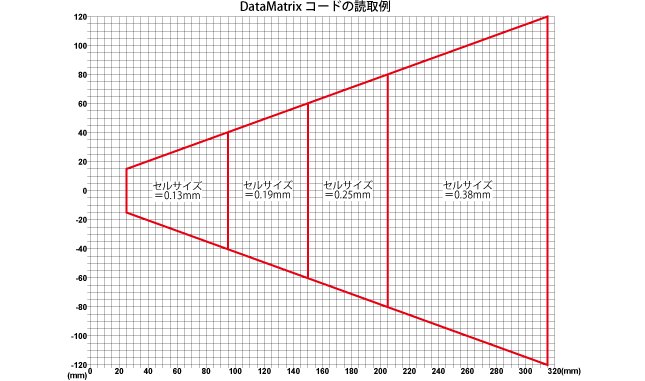

読取エリア図
| 項目 | 仕様 |
|---|---|
| 電源電圧 / 消費電流 | DC10～30V (POEタイプはDC48V)/ 0.7A～0.2A (POEタイプはmax.13W) |
| 内蔵センサ / フレーム速度 | SXGA(1,280X1,024ピクセル) CMOSセンサ、グローバルシャッター / 60フレーム/秒 |
| 内蔵レンズ / 読取ピッチ角 / 読取チルト角 | 9mm焦点リキッドレンズ / ±35° / 0～360° |
| 通信インターフェイス | Main:RS232/RS422(最高115.2K bps), Aux:RS232(最高115.2K bps) ID-NET(TM)(最高1M bps)、 Ethernet(10M/100M bps) |
| 通信モード | ローカルエコー, パススルー,ID-NET(TM) マスタースレーブ |
| 入出力信号 | 同期信号入力（1 点） , プログラマブル入力（1 点） , プログラマブル出力（3 点） |
| パラメータ設定方法 | Xpress スイッチ、専用ソフトVisiset、シリアルホストモード |
| 表示 | ブザー,LED 7 点, 読取完了用Green Spot, 読取NG 用Red Spot, 読取中心位置表示用レーザポインター |
| 重量 / 外形寸法 | 約238g( ケーブルを含まず) / 95X54X43mm( コネクターストレート時) ・75X54X62mm( コネクター90°時) |
| 動作温度/ 保存温度 | 0℃～ +50℃ / -20℃～ +70℃ |
型番 ＜販売終了＞
■ MATRIX300 高性能小型固定式マルチコードリーダ
| 型番 | 仕様 |
|---|---|
| MATRIX300-412-010 | MATRIX300 高性能小型固定式マルチコードリーダ, 9mmリキッドレンズ, シリアル+Ethernet, 赤色LED |
| MATRIX300-452-010 | MATRIX300 高性能小型固定式マルチコードリーダ, 9mmリキッドレンズ, シリアル+Ethernet, 白色LED |
| MATRIX300-472-010 | MATRIX300 高性能小型固定式マルチコードリーダ, 9mmリキッドレンズ, シリアル+Ethernet, DPMLED |
| MATRIX300-482-010 | MATRIX300 高性能小型固定式マルチコードリーダ, 9mmリキッドレンズ, シリアル+Ethernet, DPMマルチLED |
| MATRIX300-412-040 | MATRIX300 高性能小型固定式マルチコードリーダ, 9mmリキッドレンズ, POE-Ethernet, 赤色LED |
| MATRIX300-452-040 | MATRIX300 高性能小型固定式マルチコードリーダ, 9mmリキッドレンズ, POE-Ethernet, 白色LED |
| MATRIX300-472-040 | MATRIX300 高性能小型固定式マルチコードリーダ, 9mmリキッドレンズ, POE-Ethernet, DPMLED |
| MATRIX300-482-040 | MATRIX300 高性能小型固定式マルチコードリーダ, 9mmリキッドレンズ, POE-Ethernet, DPMマルチLED |
■ アクセサリ ＜販売終了＞
| 型番 | 仕様 |
|---|---|
| CAB-DS01-S | MATRIX300 - 新CBX接続用コネクタケーブル(1m) |
| CAB-DS03-S | MATRIX300 - 新CBX接続用コネクタケーブル(3m) |
| CAB-DS05-S | MATRIX300 - 新CBX接続用コネクタケーブル(5m) |
| CAB-ETH-M01 | MATRIX210/410 - Ethernet接続用コネクタケーブル(1m) |
| CAB-ETH-M03 | MATRIX210/410 - Ethernet接続用コネクタケーブル(3m) |
| CAB-ETH-M05 | MATRIX210/410 - Ethernet接続用コネクタケーブル(5m) |
| CBX100 | コンパクト端子台接続ボックス |
| BM100 | パラメータバックアップモジュール(CBX100/500用) |
| ※ | 改良の為、予告無く外観・仕様を変更する場合があります。 |
| ※ | 各製品名・社名は該当各社の商標又は登録商標です。 |
