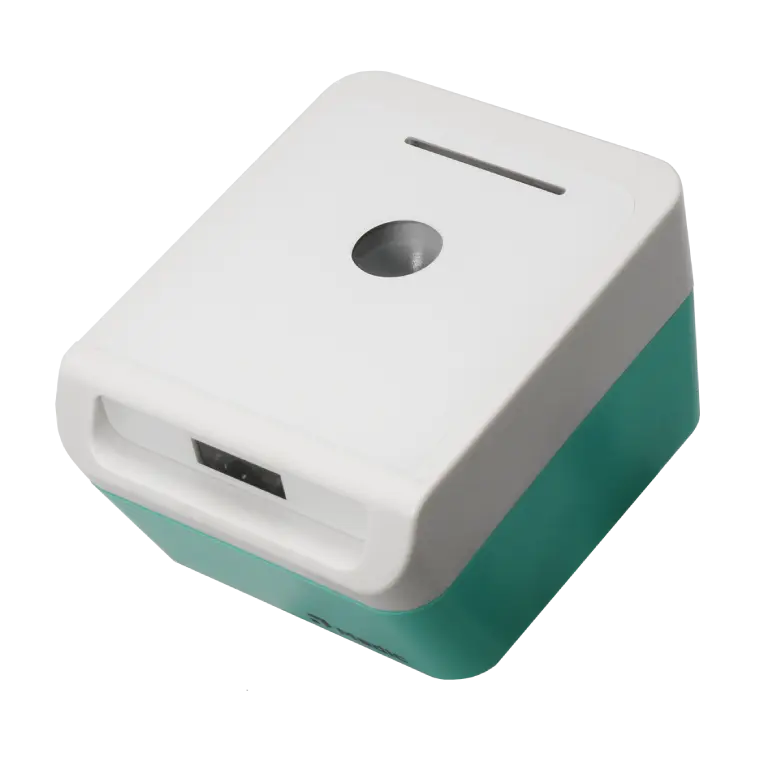

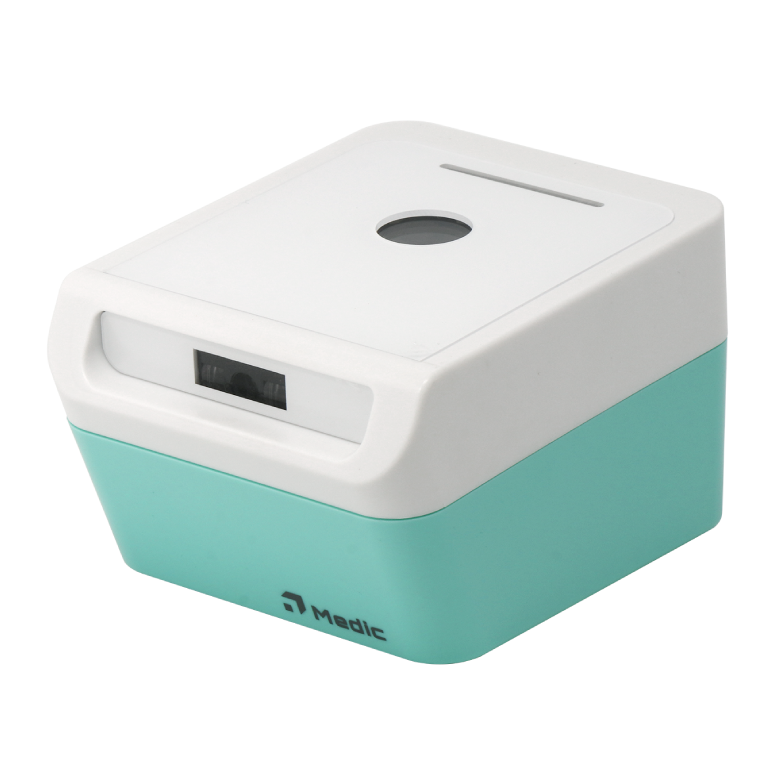

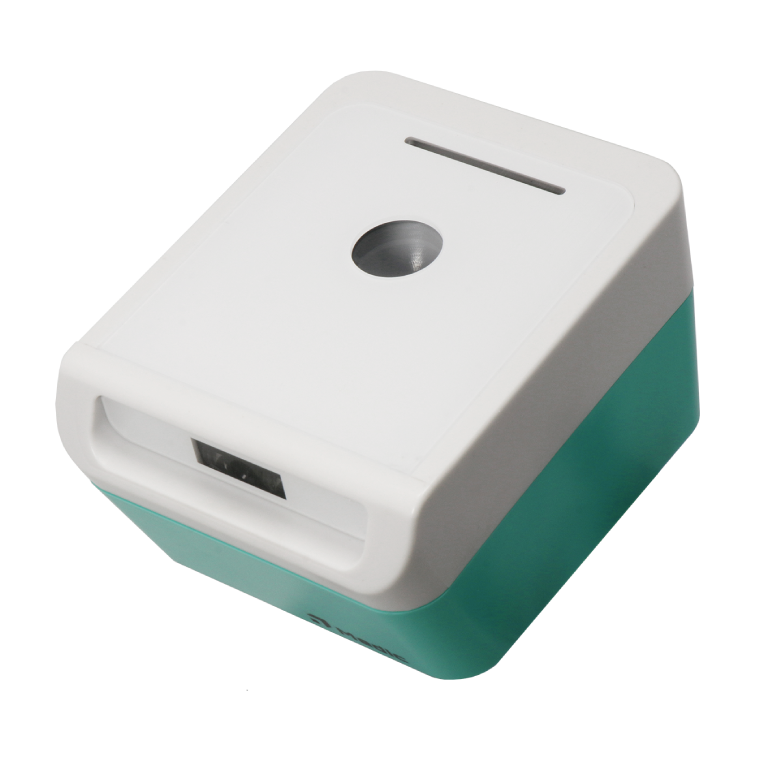

DPM対応 DataMatrix / QRコードリーダ

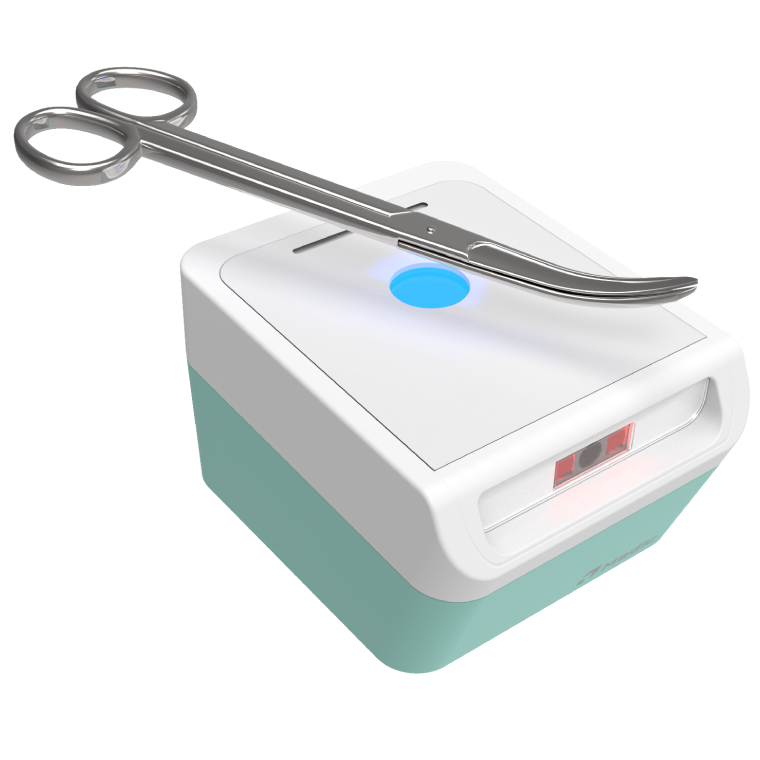

MedicDPM-90 は医療器具・工業部品や基板にレーザ刻印された極小DataMatrix / QRコードを読み取り、管理やトレーサビリティを迅速かつ確実にするため、特別に開発されたDataMatrix / QRコードリーダです。
90F モデルはDataMatrix/QR コードリーダに加え1D リニアイメージャを搭載。バーコードと二次元コードの読み取りを分けたため、それぞれで高速かつ正確なコード読み取りができます。
MedicDPMシリーズの読み取り実証
- 特長
- 仕様
- 型番
特長

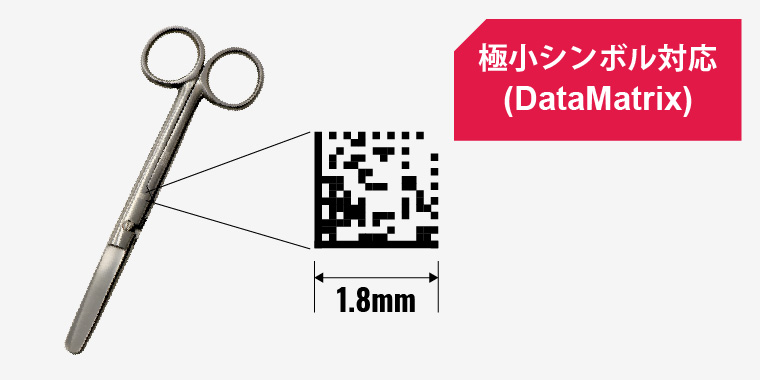

極小DPMにも対応
メディカルDPMやレーザ刻印、極小DataMatrixコードの読み取りに対応。
最小読み取りサイズは 1.8×1.8mm（DataMatrix）。

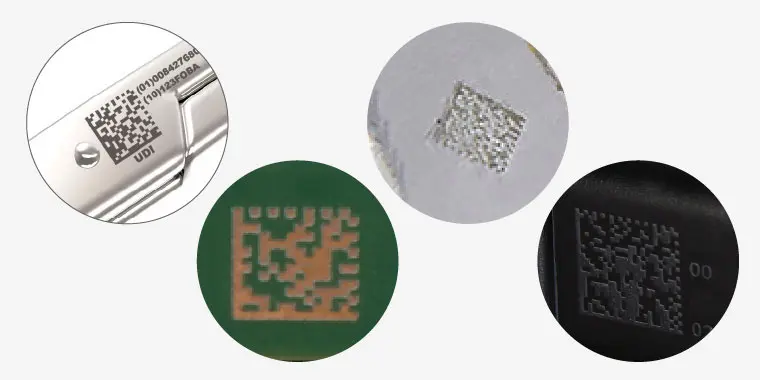

様々な仕上や素材のDPMに対応
ブラシ仕上げ・マット仕上げ・鏡面仕上げなどのさまざまな表面上のコードをスムーズに読み取ります。
小さなサイズのコードや曲率の高い表面のコード、半径の小さな円筒上のコード、度重なる洗浄後のコードでも読み取ることができます。

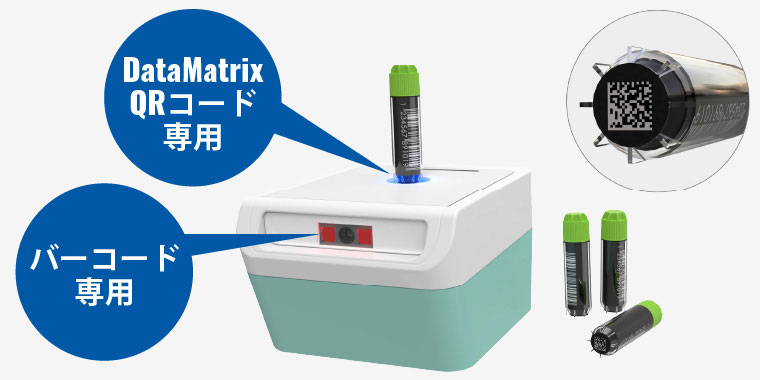

DataMatrix/QRコードリーダに加えリニアイメージャ（1D）を搭載（90F モデル）
90F モデルはDataMatrix/QR コードリーダに加えリニアイメージャ（1D）を搭載。
バーコードと二次元コードの読み取りを分けたため、それぞれで高速かつ正確な読み取りができます。
仕様
対応バーコード
- 二次元コード
- DataMatrix, QR Code
- 一次元コード（バーコード）
- UPC/EAN/JANEAN 128 Code, Code 39, Code 39 Full ASCII, Code 32 / Italian Pharmacode, Code 128, CODABAR/NW7, Interleaved 2 of 5, Industrial 2 of 5, Matrix 2 of 5, MSI, Telepen, Code 93, Code 11, China Postage, GS1 Databar
読取深度
| ナローバー幅 | 読取深度 |
|---|---|
| EAN-13 (0.33mm/13mil)（※1） | 35 mm ～ 290 mm |
| CODE39（0.254mm/10mil）（※1） | 30 mm ～ 290 mm |
| QR （0.127mm/5mil） | 0 mm ～ 10 mm |
| QR （0.254mm/10mil） | 0 mm ～ 25 mm |
| Data Matrix （0.127mm/5mil） | 0 mm ～ 10 mm |
| Data Matrix （0.254mm/10mil） | 0 mm ～ 30 mm |
| ※1： | 1Dリニアイメージャの読み取りです。(MEDICDPM-DT-90Fのみ） |
| ※： | 参考値です。 周囲環境やコード品質に大きく影響を受けます。 |

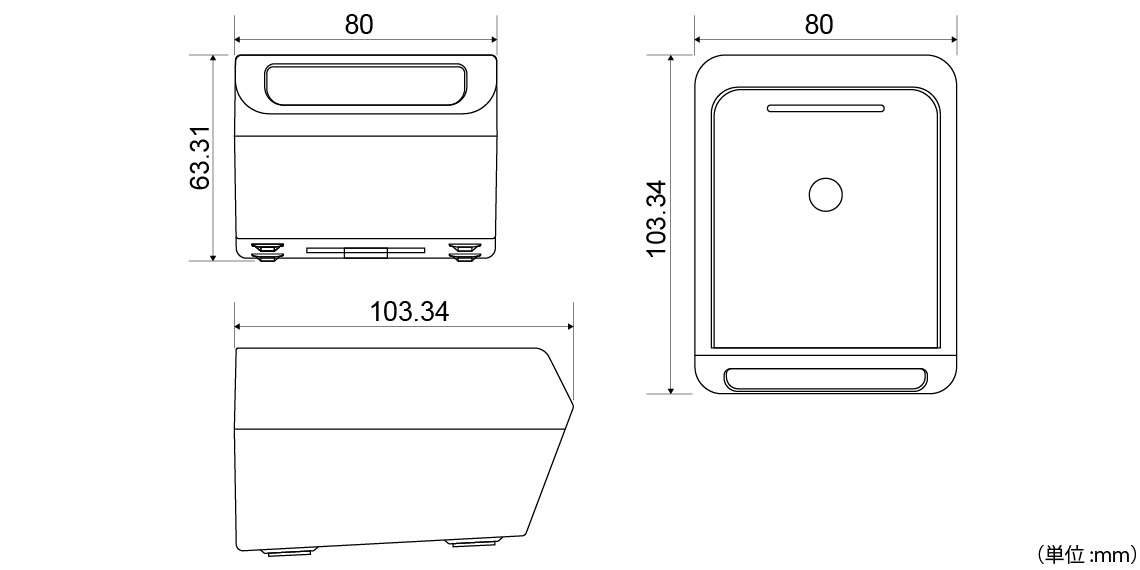

寸法図
仕様
| 項目 | 仕様 | |
|---|---|---|
| インターフェイス | USB-KB, USB-COM | |
| 読取センサ（2D） | 640 (H) x 480 (V) ピクセル | |
| 光源（2D） | 青色LED | |
| 分解能（2D） | 1.8mm × 1.8mm (DataMatrix) | |
| スキャンレート（2D） | 120 フレーム/ 秒 | |
| PCS | 30% | |
| インディケータ | ビープ/ LED | |
| 電圧 | DC 5V | |
| 電流 | 動作時 | 400 mA |
| 待機時 | 370 mA | |
| 温度 | 動作時 | -20℃ ～ 50℃ |
| 保管時 | -40℃ ～ 70℃ | |
| 湿度 | 動作時 | 10% ～ 95% RH( 結露なきこと) |
| 保管時 | 10% ～ 95% RH( 結露なきこと) | |
| 耐落下 | 1.8m | |
| 周囲光 | 10,000 lux | |
| 重量 | 225g(ケーブルなし) | |
| 寸法 | 103.34mm (L) × 80mm (W) × 63.31mm (H) | |
| ハウジング | 本体: ABS プラスチック/ スキャン窓: 強化ガラス | |
| ケーブル | 長さ:1.5ｍ/ USB Type-A | |
| 保証 | １年 | |
| 適合規格 | FCC / CE / UKCA / VCCI / BSMI | |
リニアイメージャ部(MEDICDPM-DT-90F のみ)
| 項目 | 仕様 |
|---|---|
| 読取センサ | 2,500 ピクセル |
| 光源 | 赤色LED |
| 分解能 | 0.0762mm / 3mil(CODE39) |
| スキャンレート | 270スキャン |
型番
MedicDPM-90：DPM対応 二次元コードリーダ
セット内容
- 本体
- ドキュメント
| 型番 | 仕様 |
|---|---|
| MEDICDPM-DT-90 | MedicDPM DataMatrix/QR リーダ, USB I/F |
| MEDICDPM-DT-90F | MedicDPM DataMatrix/QR リーダ+ フロント1D リニアイメージャ, USB I/F |
