MT684 eチケットタイプ コードリーダエンジン
モバイル端末画面のコードを読み取り
ベストプライス
- 読み取り：
バーコード・2次元コード - 接続：
USB/UART
- WELCOMアプリ使用ライセンス付属
- 特長
- 仕様
- 評価用ボード
- 型番

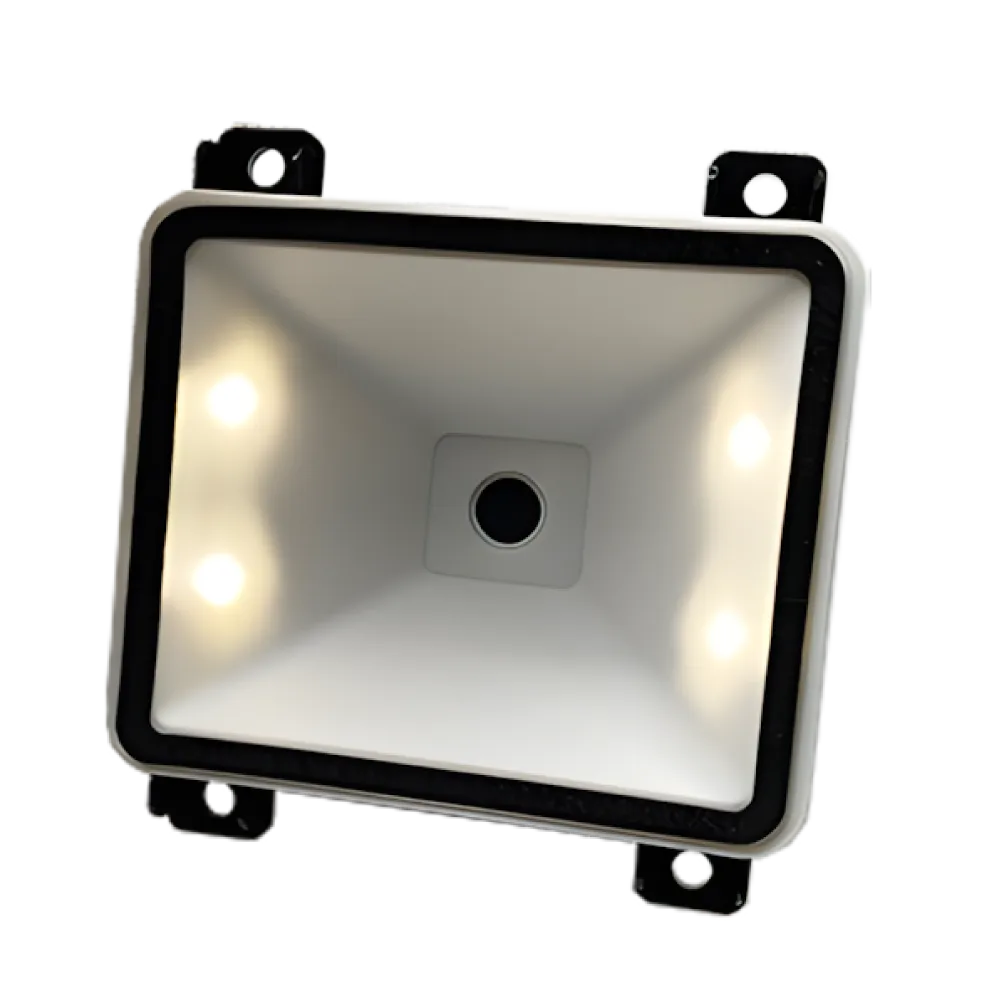

広角レンズ搭載
モバイル端末画面のコードをスムーズに読み取り
MT684は、スマートフォンなどのモバイル端末に表示されたバーコード・QRコードの読み取りをスムーズに行えるように最適化された2Dコードリーダエンジンです。

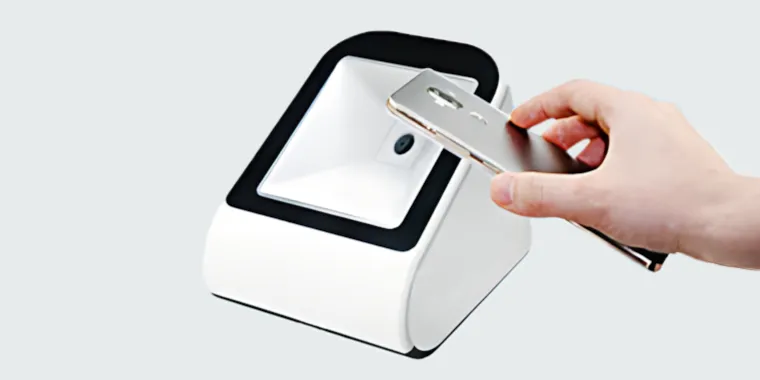

コンパクトな筐体に広角光学レンズを搭載しており、モバイル端末の液晶画面（LCD）上に表示されたバーコード・2次元コードを読み取ります。
小売業、物流、入退室管理、公共交通機関など、幅広い分野で安定したパフォーマンスを発揮します。
コンパクト・省スペース設計
MT684はコンパクト設計のため、スペースに制約のある機器にも容易に組み込むことができます。
優れた読み取り性能
MT684バーコードリーダエンジンは、高度な光学設計と最新のデコードアルゴリズムにより、紙やラベルはもちろん、スマートフォンなどの液晶画面（LCD）などあらゆるメディアに印刷/表示されたバーコード・2Dコードを読み取ります。
電子クーポン・チケット、モバイル決済など、多様な用途に対応できます。
広い視野角と読み取り距離
MT684は、水平68度、垂直50度というクラス最大級の視野角を備えており、8mmから最大180mm離れた位置までの読み取り（※）ができ、幅の広いコードの読み取りも行えます。そのため、読み取り距離が制限される機器への組み込みにも最適です。
※：JAN 13milの場合。QRは15mil、2 ～ 119mm

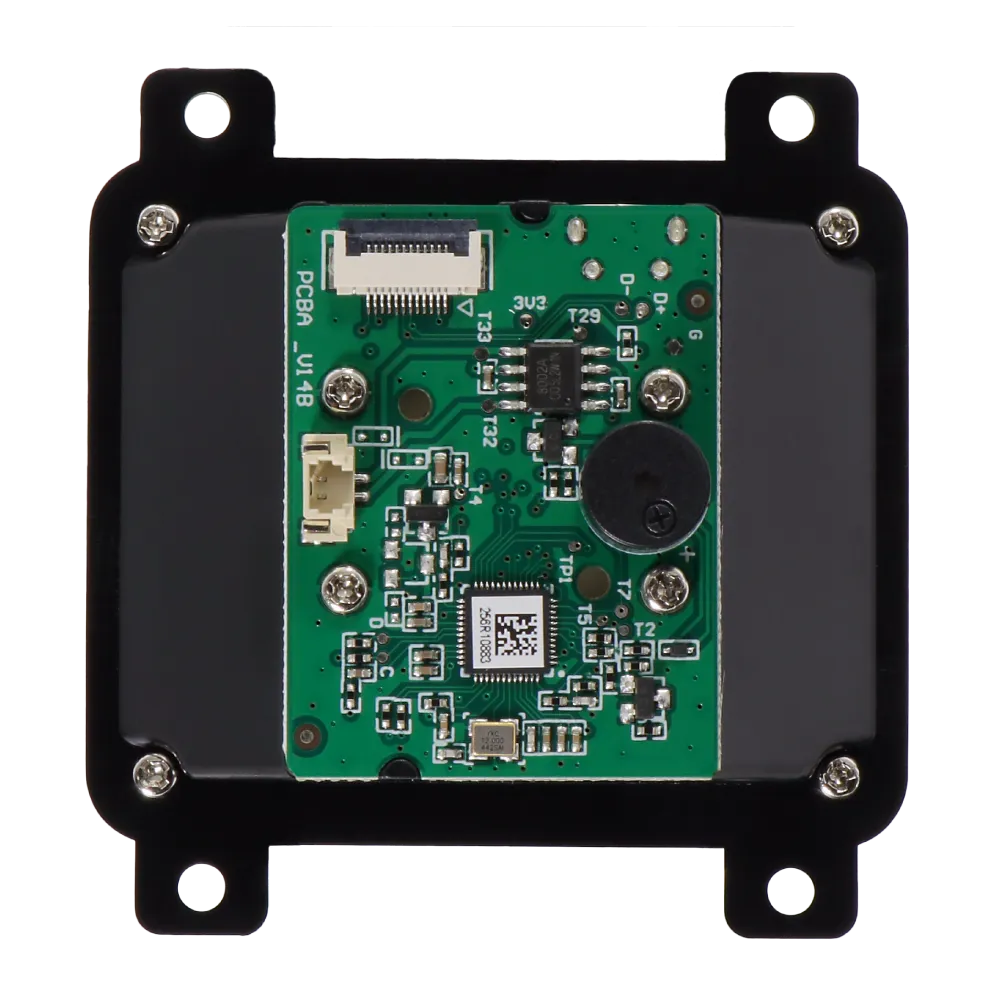

複数のインターフェイスに対応

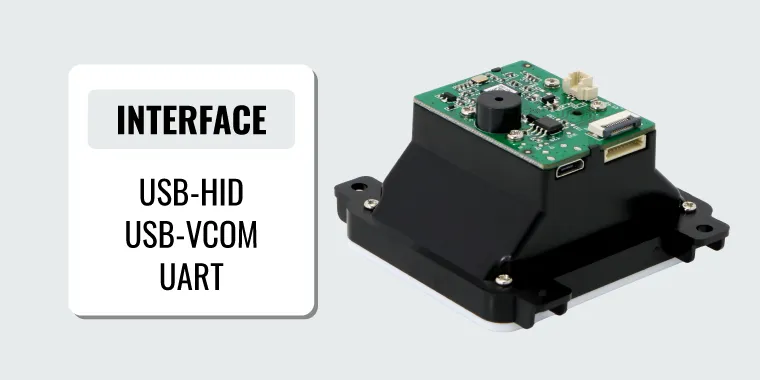

MT684コードリーダエンジンは、USB（HID/VCOM)・UARTといったインターフェイスに対応し、システム設計に合わせて通信方法を選択できます。

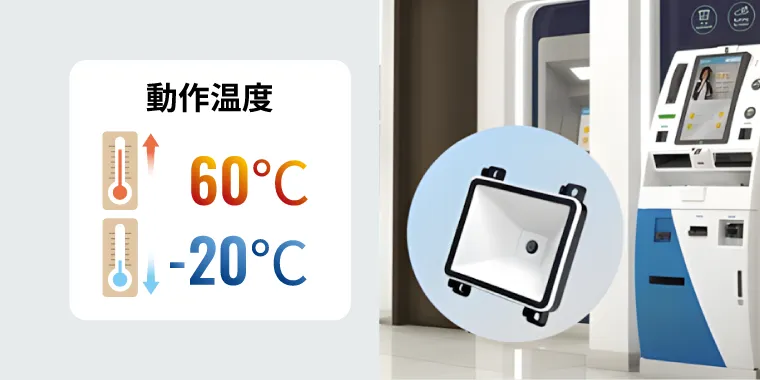

広い動作温度
-20℃～60℃までの動作温度に対応し、寒冷な倉庫や暑い現場環境でも安定した性能を発揮します。
さらに-40℃から70℃の保管温度範囲を備えているため、輸送中や長期保管時の温度変動にも強く、物流・製造・小売など幅広い産業分野で安心してご利用いただけます。
設定コマンドセット
ホスト機器がMT684のすべての機能を設定できる、ダイナミックコンフィギュレーション（Dynamic configurations）に対応したコマンドセットを提供します。 さまざまな産業でのニーズを満たし、必要に応じて読み取りモードやリーダ設定を簡単に設定できます。
便利な評価用ボード
MB130評価用ボード（オプション）は、コードリーダをホスト機器に組み込む前にテストで使用するツールです。
組み込み前にテストを行うことでスムーズな開発が行えます。
- 取扱上の注意
- リーダエンジン・基板ボード（PCB）は、静電気に対して影響を受けやすい部品です。
素手でリーダエンジン・基板ボードに触れないでください。
仕様
- 取扱上の注意
- リーダエンジン・基板ボード（PCB）は、静電気に対して影響を受けやすい部品です。
素手でリーダエンジン・基板ボードに触れないでください。
読み取り
- 一次元コード（バーコード）
- UPC-A/ UPC-E/ UPC-E1, JAN-13, JAN-8, EAN-8/ EAN-13, Code128, Code39, Code93, Codabar, Interleaved 2 of 5, Industrial 2 of 5, Matrix 2 of 5, Standard 2 of 5, China Post 25, Code11, MSI Plessey, Plessey, GS1 Databar, GS1 Databar Limited, GS1 Databar Expanded
- 二次元コード（QRなど）
- QR Code, Micro QR Code, PDF417, MicroPDF417, Data Matrix, Aztec, MaxiCode, Han Xin, Code16K
読取深度
| ナローバー幅 | 読取深度 |
|---|---|
| UPC/EAN 13mil (0.33mm) | 8 ～ 181mm |
| CODE128 15mil (0.381mm) | 5 ～ 143mm |
| QR Code 15mil (0.381mm) | 2 ～ 119mm |
| ※1： | 環境光：800lux。メーカによる参考値です。周囲環境やコード品質に大きく影響を受けます。 |
仕様
読み取り
| 項目 | 仕様 |
|---|---|
| 光源 | 白色LED |
| センサ | 640×480 |
| 分解能 | 5mil/0.125mm (1D) 10mil/0.25mm (2D) |
| 視野角 | 水平68°、垂直50° |
| 走査角度 | ピッチ角
±60° スキュー角度 ±60° ロール角度 360° |
| PCS | 20% |
| 読み取り幅 | 155mm (13mil Code39) |
筐体
| 項目 | 仕様 |
|---|---|
| 重量 | 30g |

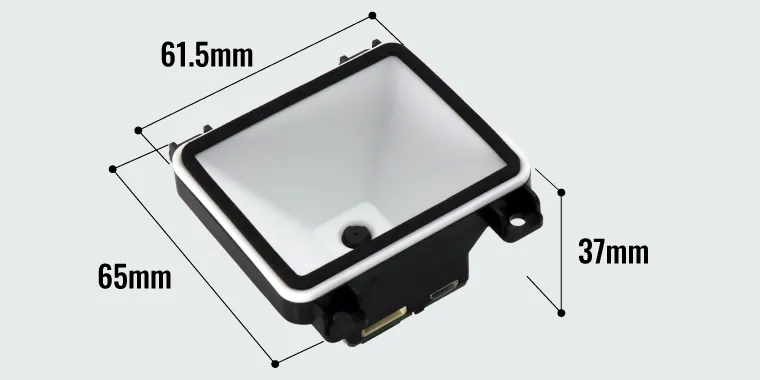

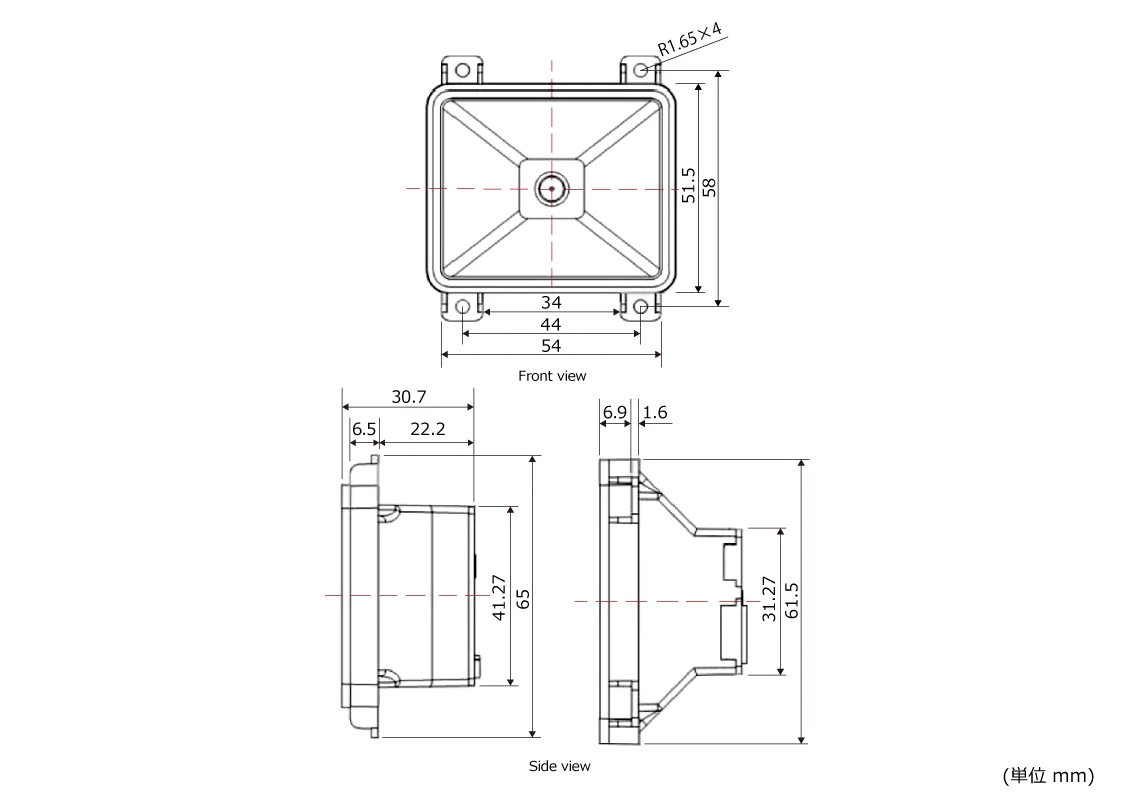

| 寸法 | 61.5mm (W) × 65mm (L) × 37mm (H) |
| コネクタ | micro USB ポート 12ピン ZIF (ピッチ=0.5mm) 9ピン ウェハーコネクタ (ピッチ=1.0mm) |
| インディケータ | ブザー |
電気系
| 項目 | 仕様 |
|---|---|
| 電圧 | 3.3 VDC ± 5% 5 VDC (USB) |
| 電流 | <125mA |
| ESD（※） | 4kV（接触）,8kV（気中） |
| ※： | ESD保護および外部電界からの影響を防ぐように設計されたハウジングが必要です。 |
接続
| 項目 | 仕様 |
|---|---|
| インターフェイス/プロファイル | UART TTL USB HID USB VCOM |
環境
| 項目 | 仕様 | |
|---|---|---|
| 温度 | 動作時 | -20～60℃ |
| 保管時 | -40～70℃ | |
| 湿度 | 5%～95%RH (結露なし) | |
| 環境光 | 15,000 lux (蛍光灯) | |
安全規格
| 項目 | 仕様 |
|---|---|
| EMC/RF(※) | FCC Part 15B Class B, CE EN55032/35 |
| 安全規格(※) | EN62471 (Exempt Group) |
| 環境 | WEEE, RoHS 2.0 |

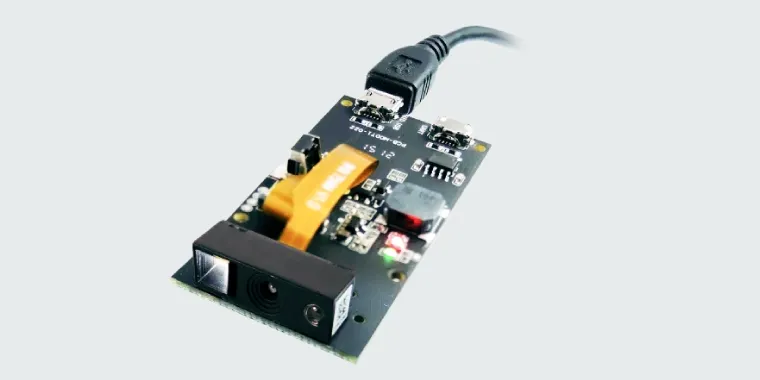

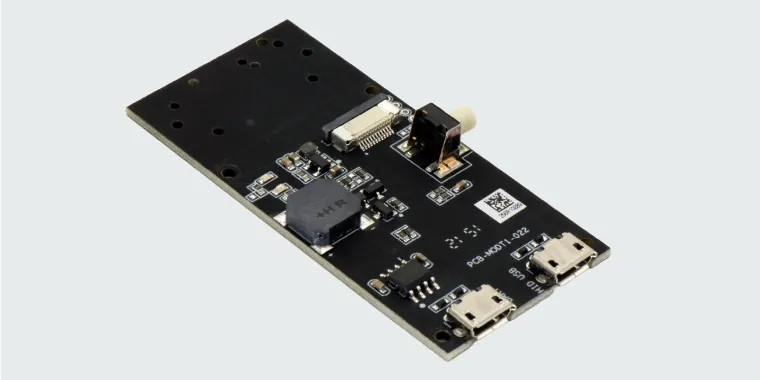

評価用ボード（MB130）
開発期間とコストを削減
MB130 評価用ボードはMarson製 2Dコードリーダエンジンのテストをサポートするために設計されています。複数のインターフェイスとウェハーコネクタが搭載されており、さまざまな接続環境に対応可能です。インターフェイスボード設計の検証を含め、開発期間とコストを大幅に削減することが可能です。
テスト用トリガボタンを装備
MB130 評価用ボードはスキャン用トリガボタンを搭載しており、ホスト機器への組み込みを想定した動作確認が可能です。Marson製 2Dコードリーダエンジンを多様なシステムプラットフォームに接続しながら、インターフェイス設計の検証や動作テストをスムーズに行い、製品開発を効率化します。
- 取扱上の注意
- リーダエンジン・基板ボード（PCB）は、静電気に対して影響を受けやすい部品です。
素手でリーダエンジン・基板ボードに触れないでください。
仕様
| 項目 | 仕様 |
|---|---|
| 重量 | 8g |
| 寸法 | 31.3mm (W) x 65.8 mm (L) x 8mm (H) |
| コネクタ | microUSBポート×2 |
| ケーブル | Micro(M) - USB A(M) ケーブル (1.5m) |
| トリガ | スキャンボタン |
| インディケータ | LED、ブザー |
電気系
| 項目 | 仕様 | |
|---|---|---|
| 電圧 | 5VDC±5% | |
| 電流 | 動作時 | リーダエンジンに依存する |
| 待機時 | <10mA | |
| ESD（※） | 4kV（接触）,8kV（気中） | |
| ※： | ESD保護および外部電界からの影響を防ぐように設計されたハウジングが必要です。 |
接続
| 項目 | 仕様 |
|---|---|
| インターフェイス/プロファイル | USB HID USB VCOM |
環境
| 項目 | 仕様 | |
|---|---|---|
| 温度 | 動作時 | 0℃～50℃ |
| 保管時 | -20℃～60℃ | |
| 湿度 | 0% ～ 95% RH (結露なきこと) | |
安全規格
| 項目 | 仕様 |
|---|---|
| 環境 | WEEE, RoHS 2.0 |
型番
- 取扱上の注意
- リーダエンジン・基板ボード（PCB）は、静電気に対して影響を受けやすい部品です。
素手でリーダエンジン・基板ボードに触れないでください。

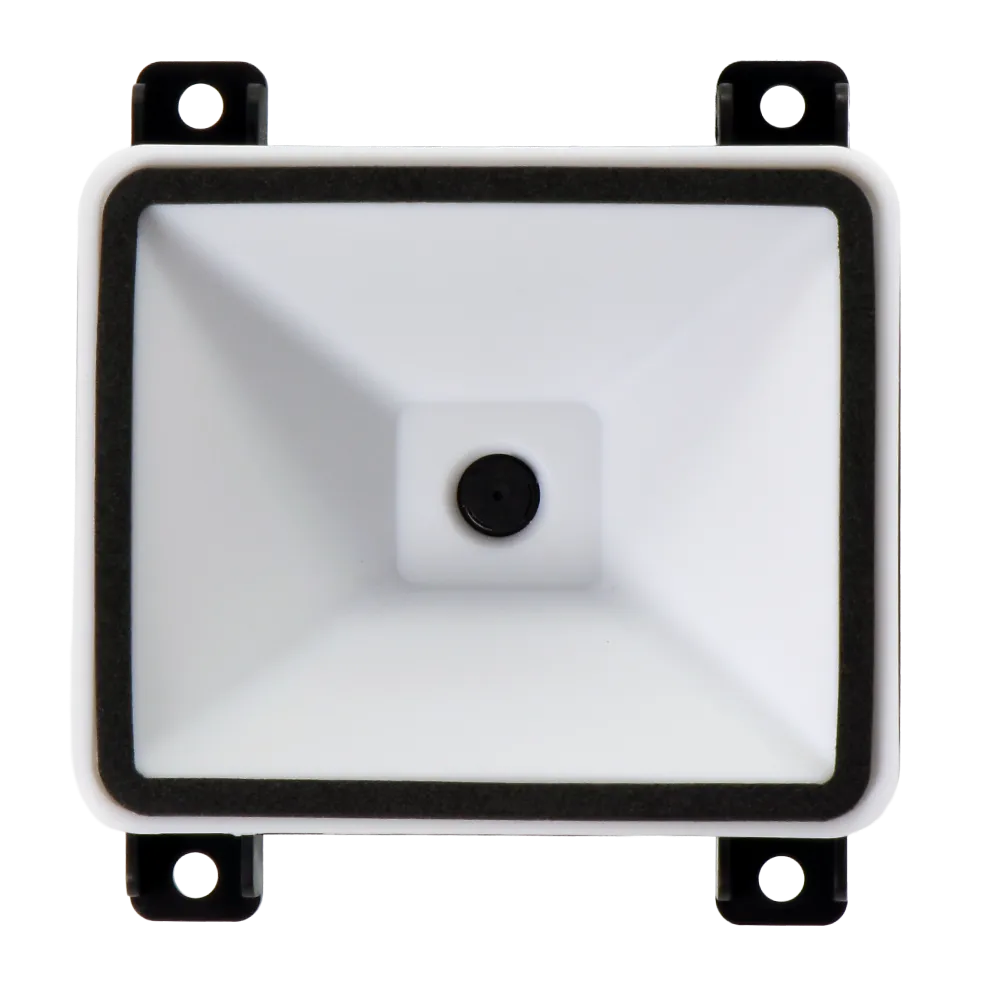

型番：MT684 eチケットタイプ コードリーダエンジン
セット内容
- 本体
| 型番 | 仕様 |
|---|---|
| MT684-2D-UUC | eチケットタイプコードリーダエンジン(視野角68°x50°, 10mm以上離し読み要), USB/UART/COMMAND |

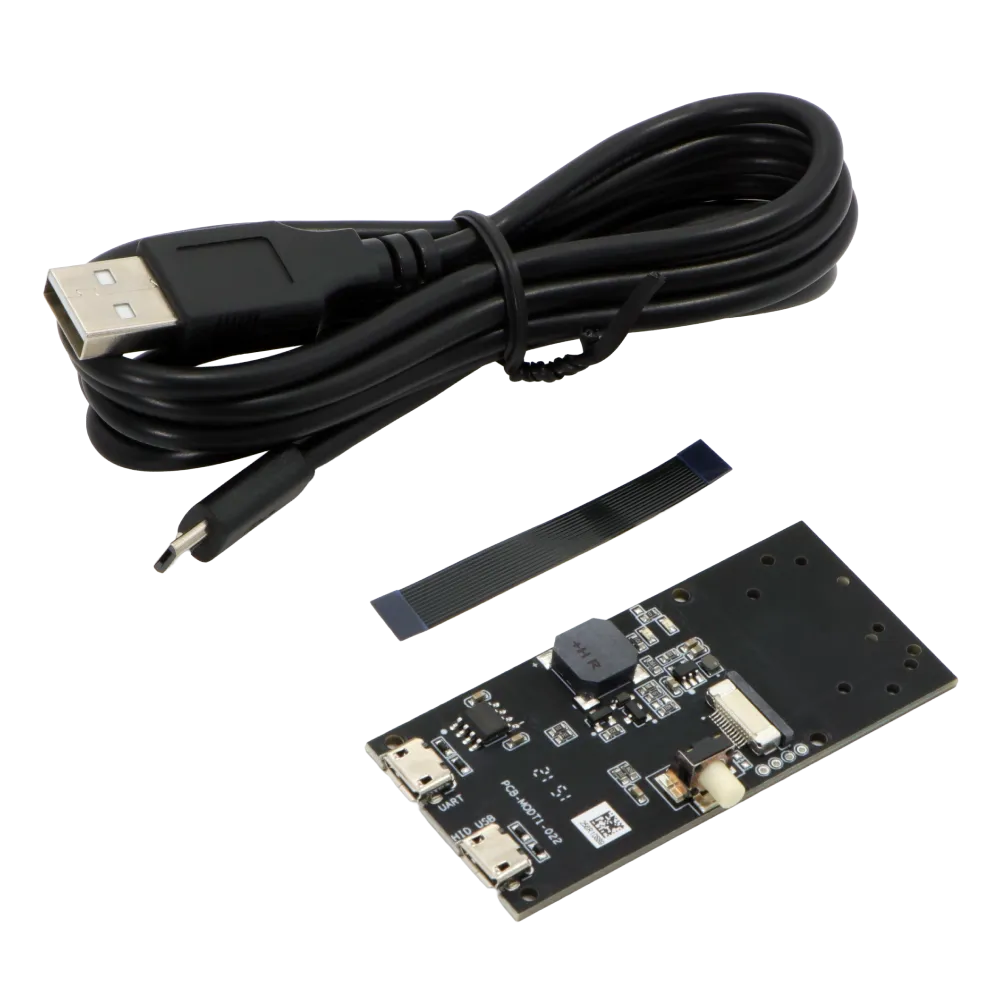

型番：MB130 評価用ボード
セット内容
- 本体
- Micro(M) - USB A(M) ケーブル (1.5m)
| 型番 | 仕様 |
|---|---|
| MB130-EVBOARD | 評価用ボード(MT684/685) USBケーブル付(RS232ケーブル付属無し) |
- 特長
- 仕様
- 評価用ボード
- 型番
WELCOMアプリ ライセンス付属製品
WELCOMから購入/出荷された本製品には、「WELCOMアプリの使用ライセンス」が付属しています。
WELCOMアプリはユーザー登録が必要です。
先に ユーザー登録 edit_square を行ってください。
※：アプリによっては複数のホストで使用する場合、追加ライセンスが必要になるものがあります。
