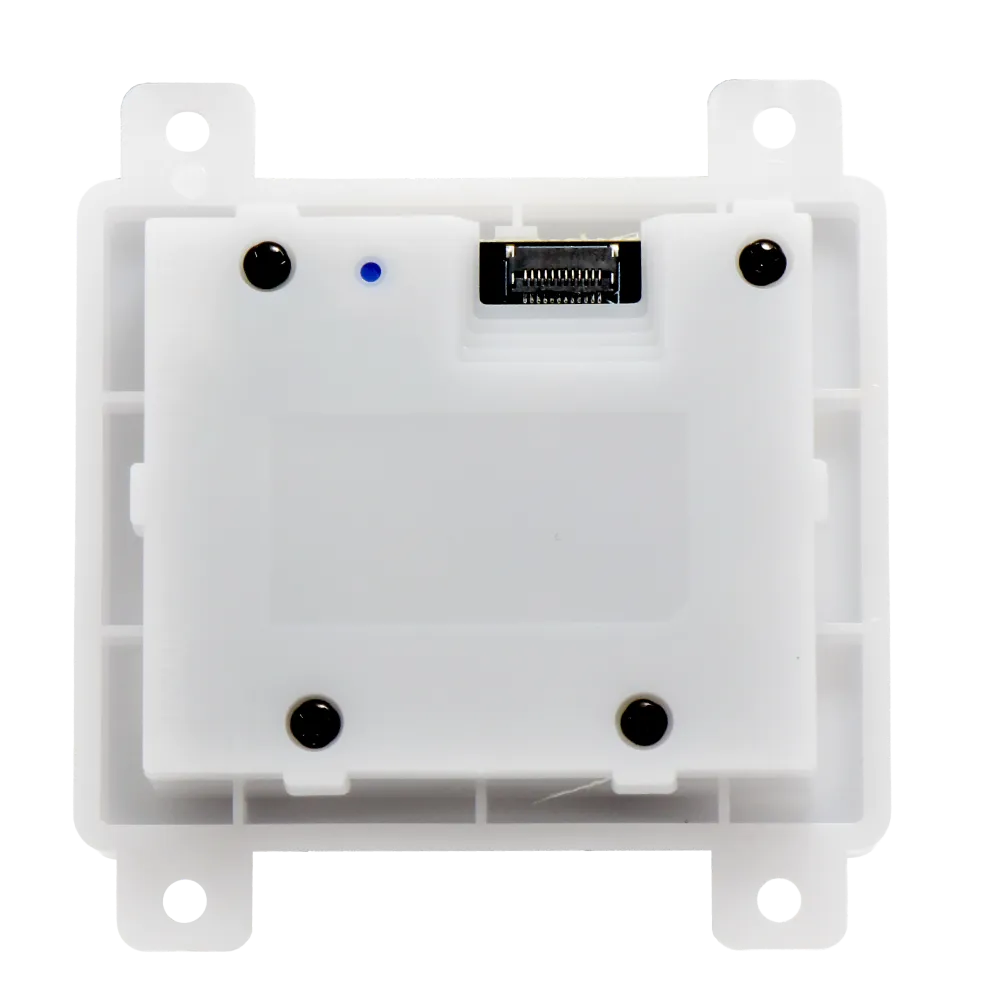

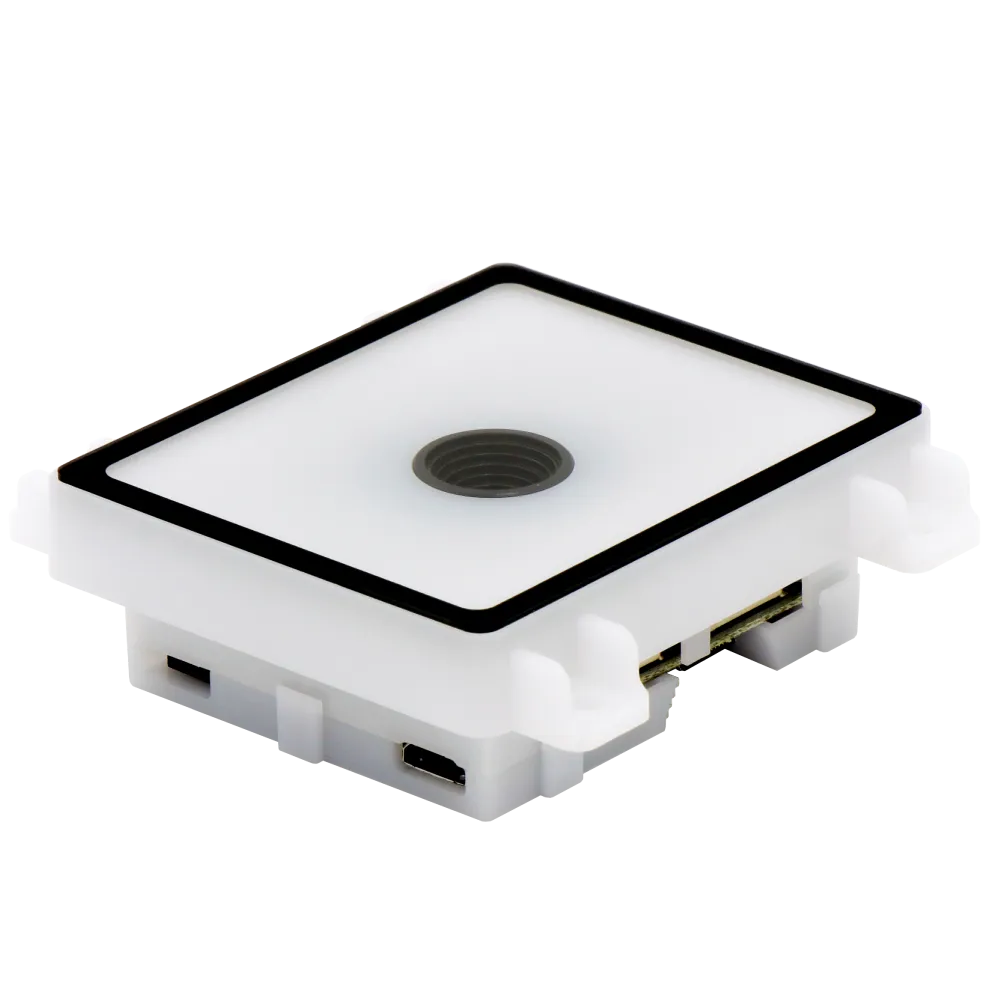

MT685 eチケットタイプ コードリーダエンジン

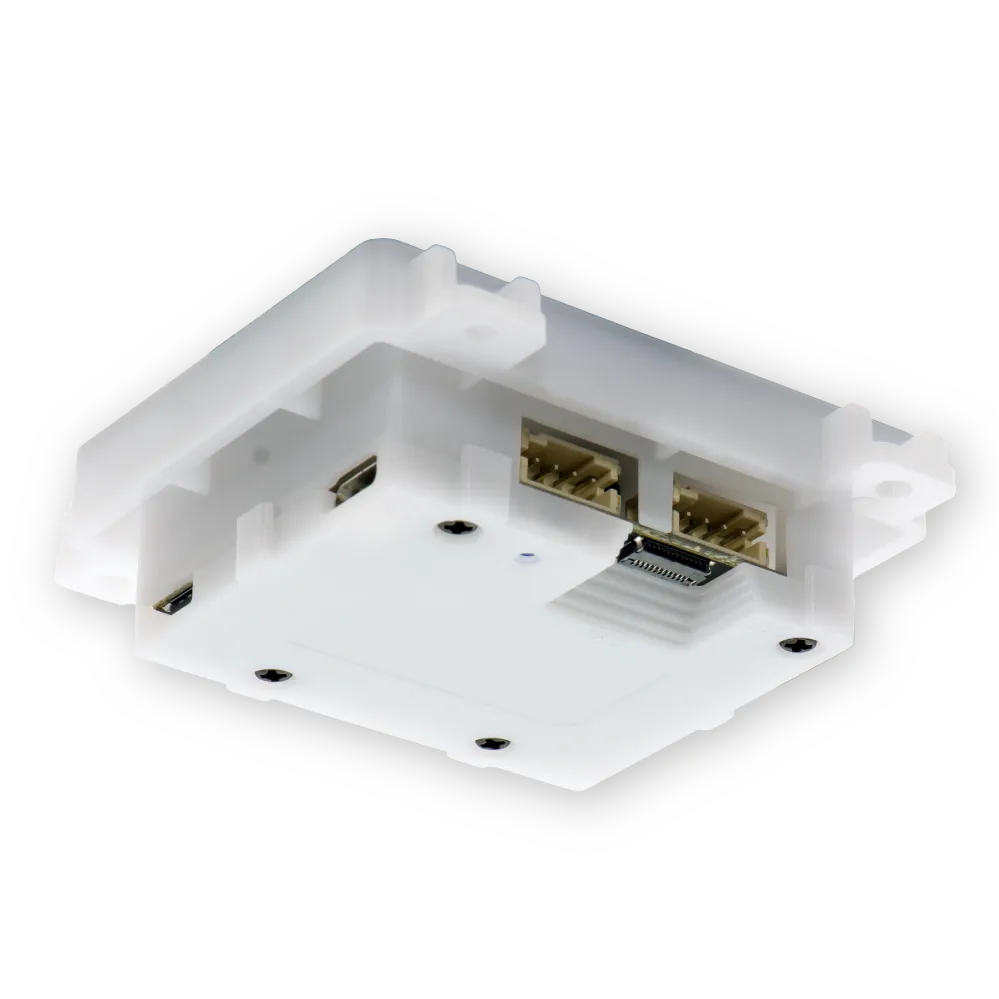

基板がカバーで覆われたタイプ
ベストプライス
- 読み取り：
バーコード・2次元コード - 接続：
USB/UART
- WELCOMアプリ使用ライセンス付属
- 特長
- 仕様
- 評価用ボード
- 型番
薄型・コンパクト
モバイル端末画面のコードをスムーズに読み取り
MT685は、スマートフォンなどのモバイル端末に表示されたバーコード・QRコードの読み取りをスムーズに行えるように最適化された2Dコードリーダエンジンです。
薄型設計により、スペースに制約のある機器にもスムーズに組み込むことができます。
広角光学レンズを搭載しており、モバイル端末の液晶画面（LCD）上に表示されたバーコード・2次元コードを読み取ります。保護ウィンドウを備えており、追加でカメラ部保護の設計が不要なため、そのまま組み込むことができます。

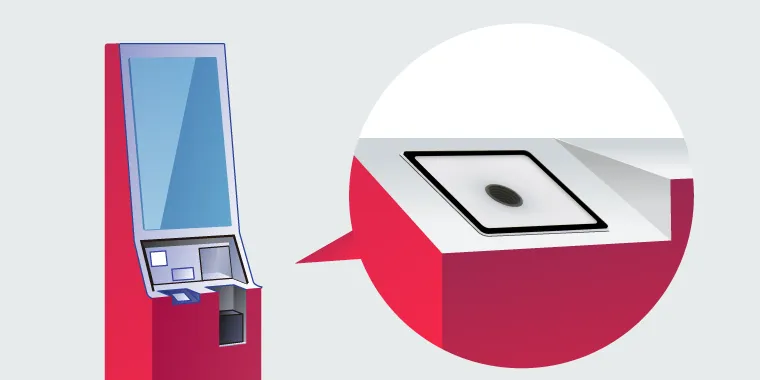

小売業、物流、入退室管理、公共交通機関など、幅広い分野で安定したパフォーマンスを発揮します。
薄型・省スペース設計
MT685は薄型設計のため、スペースに制約のある機器にも容易に組み込むことができます。
さらに保護ウィンドウを備えており、カメラ部を保護するための追加設計が不要で、組み込みの手間を軽減し、開発期間の短縮につながります。

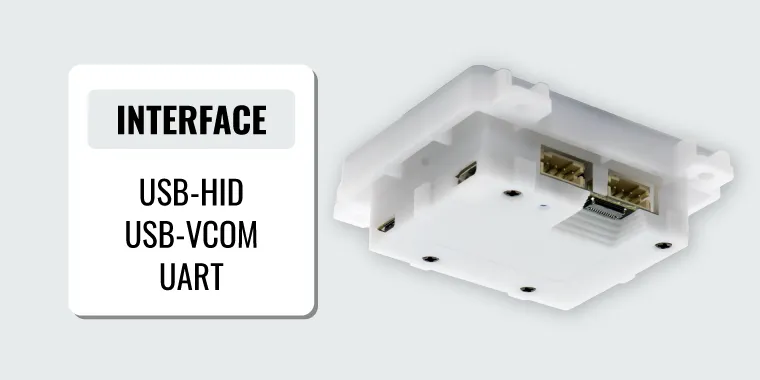

複数のインターフェイスに対応
MT685コードリーダエンジンは、USB（HID/VCOM)・UARTといったインターフェイスに対応し、システム設計に合わせて通信方法を選択できます。
優れた読み取り性能
MT685バーコードリーダエンジンは、強化された光学設計と最新のデコードアルゴリズムにより、紙やラベルはもちろん、スマートフォンなどの液晶画面（LCD）などあらゆるメディアに印刷/表示されたバーコード・2Dコードを読み取ります。
電子クーポン・チケット、モバイル決済など、多様な用途に対応できます。

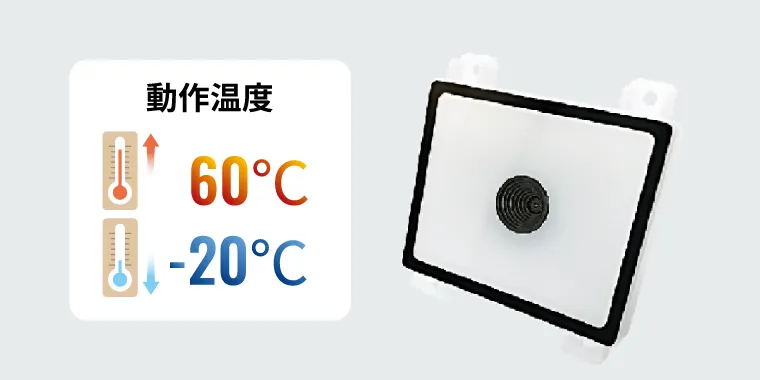

広い動作温度
-20℃～60℃までの動作温度に対応し、寒冷な倉庫や暑い現場環境でも安定した性能を発揮します。
さらに-40℃から70℃の保管温度範囲を備えているため、輸送中や長期保管時の温度変動にも強く、物流・製造・小売など幅広い産業分野で安心してご利用いただけます。
設定コマンドセット
ホスト機器がMT685のすべての機能を設定できる、ダイナミックコンフィギュレーション（Dynamic configurations）に対応したコマンドセットを提供します。 さまざまな産業でのニーズを満たし、必要に応じて読み取りモードやリーダ設定を簡単に設定できます。
便利な評価用ボード
MB130評価用ボード（オプション）は、コードリーダをホスト機器に組み込む前にテストで使用するツールです。
組み込み前にテストを行うことでスムーズな開発が行えます。
仕様
読み取り
- 一次元コード（バーコード）
- JAN-13, JAN-8, EAN-13, EAN-8, UPC-A, UPC-E, Code 39,Code 128, Code 93, Codabar, Interleaved 2 of 5, Industrial 2 of 5, Matrix 2 of 5, Code 11, MSI-Plessey, Standard 2 of 5, Plessey, ChinaPost, GS1 Databar
- 二次元コード（QRなど）
- QR Code, Micro QR Code, PDF417, MicroPDF417, Aztec, Data Matrix (ECC200), HanXin, MaxiCode, Code16K
読取深度
| ナローバー幅 | 読取深度 |
|---|---|
| UPC/EAN 13mil (0.33mm) | 15 ~ 130mm |
| CODE128 15mil (0.381mm) | 15 ~ 210mm |
| QR Code 15mil (0.381mm) | 5 ~ 200mm |
| ※1： | 環境光：800lux。メーカによる参考値です。周囲環境やコード品質に大きく影響を受けます。 |
仕様
読み取り
| 項目 | 仕様 |
|---|---|
| 光源 | 白色LED 6500K |
| センサ | 640×480 |
| 分解能 | 5mil/0.125mm (1D) 9mil/0.225mm (2D) |
| 視野角 | 水平70°、垂直55° |
| 走査角度 | ピッチ角
±60° スキュー角度 ±60° ロール角度 360° |
| PCS | 25% |
筐体
| 項目 | 仕様 |
|---|---|
| 重量 | 30g |
| 寸法 | 60.6mm (W) x 65.1mm (L) x 20.5mm (H) |
| コネクタ | MicroUSB ポート 12ピン ZIF (ピッチ=0.5mm) 4ピン SH-2.0mm コネクタ x 2 |
| トリガ | 自動感知（オートセンス） |
| インディケータ | LED、ブザー |
電気系
| 項目 | 仕様 |
|---|---|
| 電圧 | 3.3〜5VDC ± 5％ (5〜30VDC ± 5％カスタマイズ可能) |
| 電流 | <160mA |
| ESD（※） | 4kV（接触）,8kV（気中） |
| ※： | ESD保護および外部電界からの影響を防ぐように設計されたハウジングが必要です。 |
接続
| 項目 | 仕様 |
|---|---|
| インターフェイス/プロファイル | UART TTL USB HID USB VCP |
環境
| 項目 | 仕様 | |
|---|---|---|
| 温度 | 動作時 | -20～60℃ |
| 保管時 | -40～70℃ | |
| 湿度 | 5%～95%RH (結露なし) | |
| 環境光 | 15,000 lux (蛍光灯) | |
安全規格
| 項目 | 仕様 |
|---|---|
| EMC/RF(※) | - |
| 安全規格(※) | - |
| 環境 | WEEE, RoHS 2.0 |
| ※： | 後日発表 |

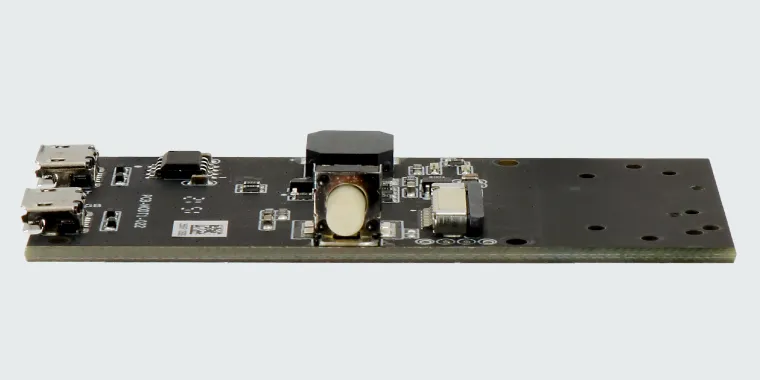

評価用ボード（MB130）
開発期間とコストを削減
MB130 評価用ボードはMarson製 2Dコードリーダエンジンのテストをサポートするために設計されています。複数のインターフェイスとウェハーコネクタが搭載されており、さまざまな接続環境に対応可能です。インターフェイスボード設計の検証を含め、開発期間とコストを大幅に削減することが可能です。
テスト用トリガボタンを装備
MB130 評価用ボードはスキャン用トリガボタンを搭載しており、ホスト機器への組み込みを想定した動作確認が可能です。Marson製 2Dコードリーダエンジンを多様なシステムプラットフォームに接続しながら、インターフェイス設計の検証や動作テストをスムーズに行い、製品開発を効率化します。
- 取扱上の注意
- 基板ボード（PCB）は、静電気に対して影響を受けやすい部品です。
素手で基板ボードに触れないでください。
仕様
| 項目 | 仕様 |
|---|---|
| 重量 | 8g |
| 寸法 | 31.3mm (W) x 65.8 mm (L) x 8mm (H) |
| コネクタ | microUSBポート×2 |
| ケーブル | Micro(M) - USB A(M) ケーブル (1.5m) |
| トリガ | スキャンボタン |
| インディケータ | LED、ブザー |
電気系
| 項目 | 仕様 | |
|---|---|---|
| 電圧 | 5VDC±5% | |
| 電流 | 動作時 | リーダエンジンに依存する |
| 待機時 | <10mA | |
| ESD（※） | 4kV（接触）,8kV（気中） | |
| ※： | ESD保護および外部電界からの影響を防ぐように設計されたハウジングが必要です。 |
接続
| 項目 | 仕様 |
|---|---|
| インターフェイス/プロファイル | USB HID USB VCP |
環境
| 項目 | 仕様 | |
|---|---|---|
| 温度 | 動作時 | 0℃～50℃ |
| 保管時 | -20℃～60℃ | |
| 湿度 | 0% ~ 95% RH (結露なきこと) | |
安全規格
| 項目 | 仕様 |
|---|---|
| 環境 | WEEE, RoHS 2.0 |
型番
型番：MT685 eチケットタイプ コードリーダエンジン
セット内容
- 本体
| 型番 | 仕様 |
|---|---|
| MT685-2D-UUC | eチケットタイプコードリーダエンジン(視野角70°x 55°), USB/UART/COMMAND |

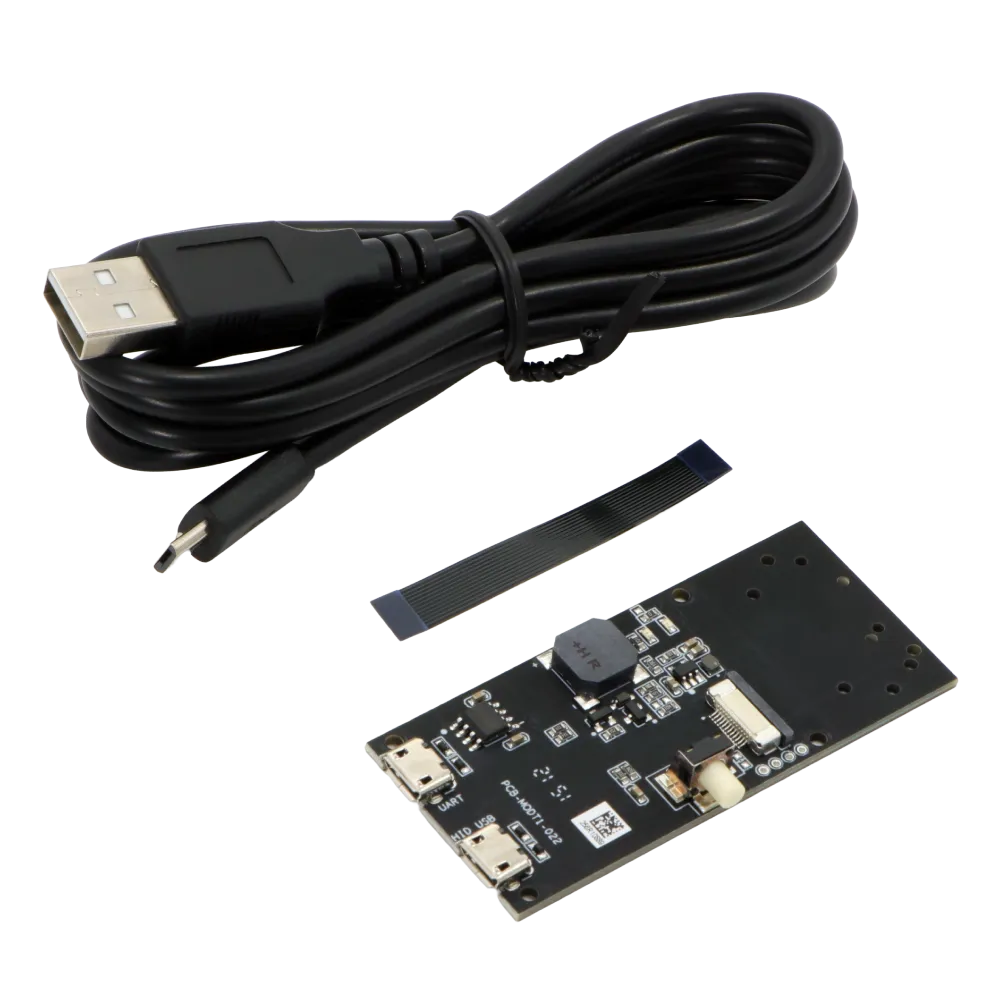

型番：MB130 評価用ボード
セット内容
- 本体
- Micro(M) - USB A(M) ケーブル (1.5m)
| 型番 | 仕様 |
|---|---|
| MB130-EVBOARD | 評価用ボード(MT684/685) USBケーブル付(RS232ケーブル付属無し) |
- 取扱上の注意
- 基板ボード（PCB）は、静電気に対して影響を受けやすい部品です。
素手で基板ボードに触れないでください。
