MT688A 円形ボタン型超小型2Dコードリーダエンジン

直径22㎜超小型｜USB/UART組込用

ベストプライス

downloadダウンロード

読取：
バーコード・2次元コード
接続：
USB/UART

WELCOMアプリ使用ライセンス付属

気軽にお問い合わせください

神戸 078-994-5333

（中部地方より西のお客様）
東京 03-5295-7250

（関東地方より東のお客様）

特長
仕様
型番

液晶コードもスムーズに認識

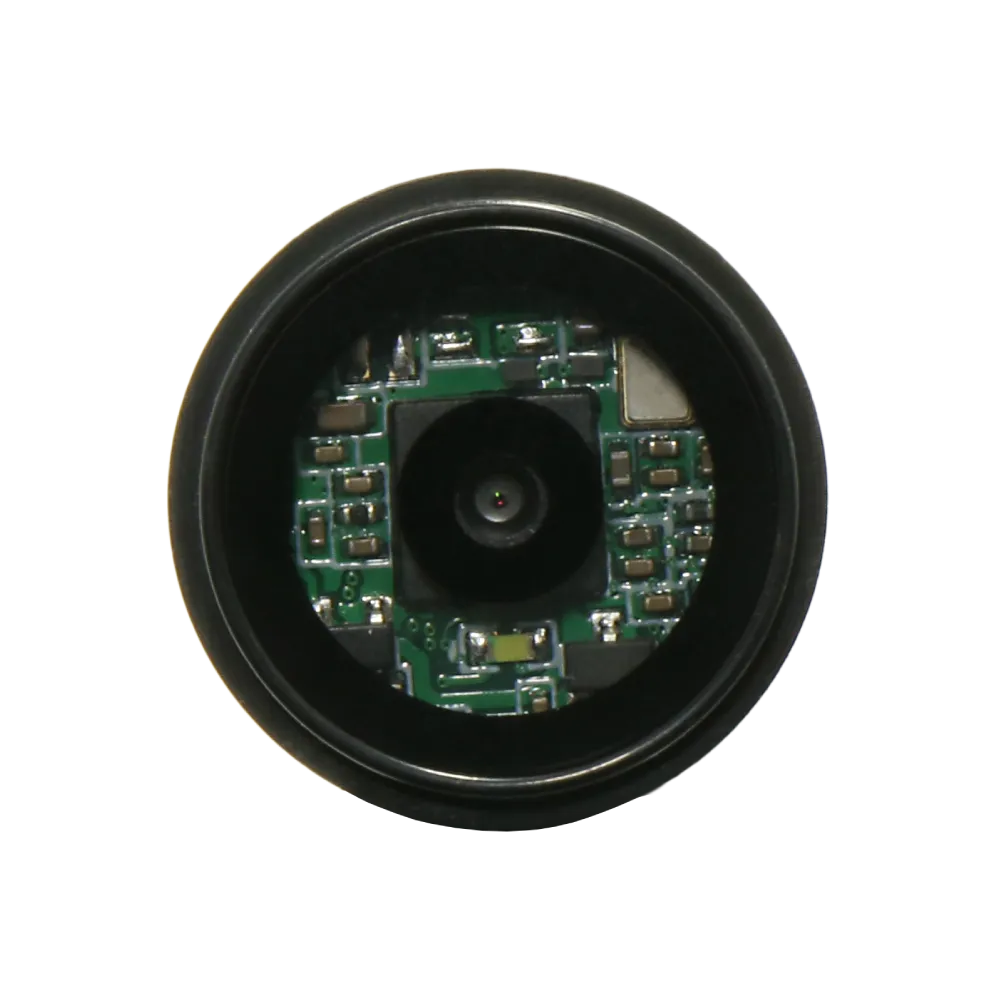

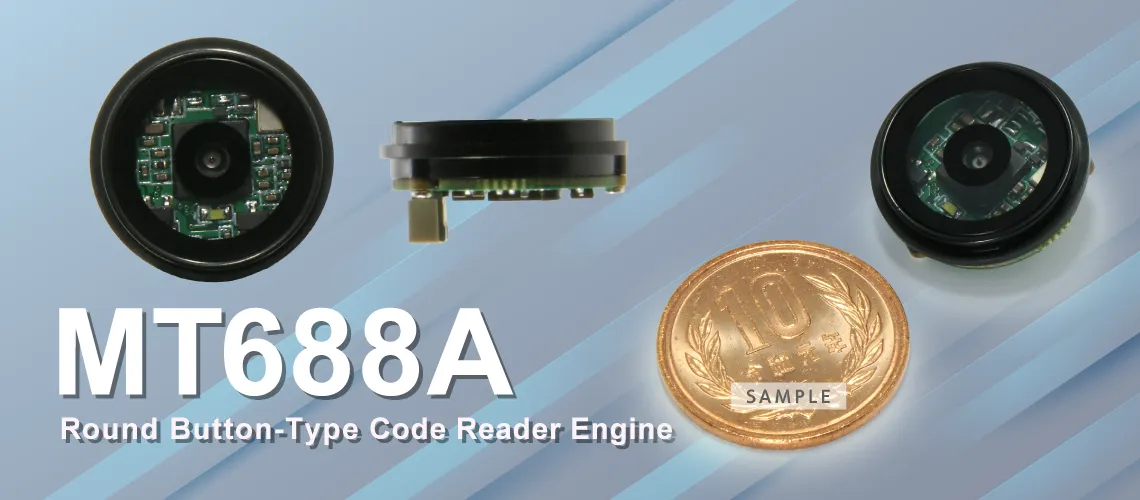

ボタン型の超小型コードリーダエンジン

MT688Aは、1D/2Dコードを高速・高精度で読み取る超小型の円形ボタン型コードリーダエンジンです。製品やスマートフォン画面上のバーコードを確実に読み取り、病院の受付端末、セルフレジ、入退室管理、鉄道の改札機、スマートエレベーターなどへの搭載に最適です。USB、HID、UARTなど多彩なインターフェースに対応し、さまざまなシステムに簡単に組み込みが可能。安定した動作により、長期運用でもメンテナンス負荷を軽減します。

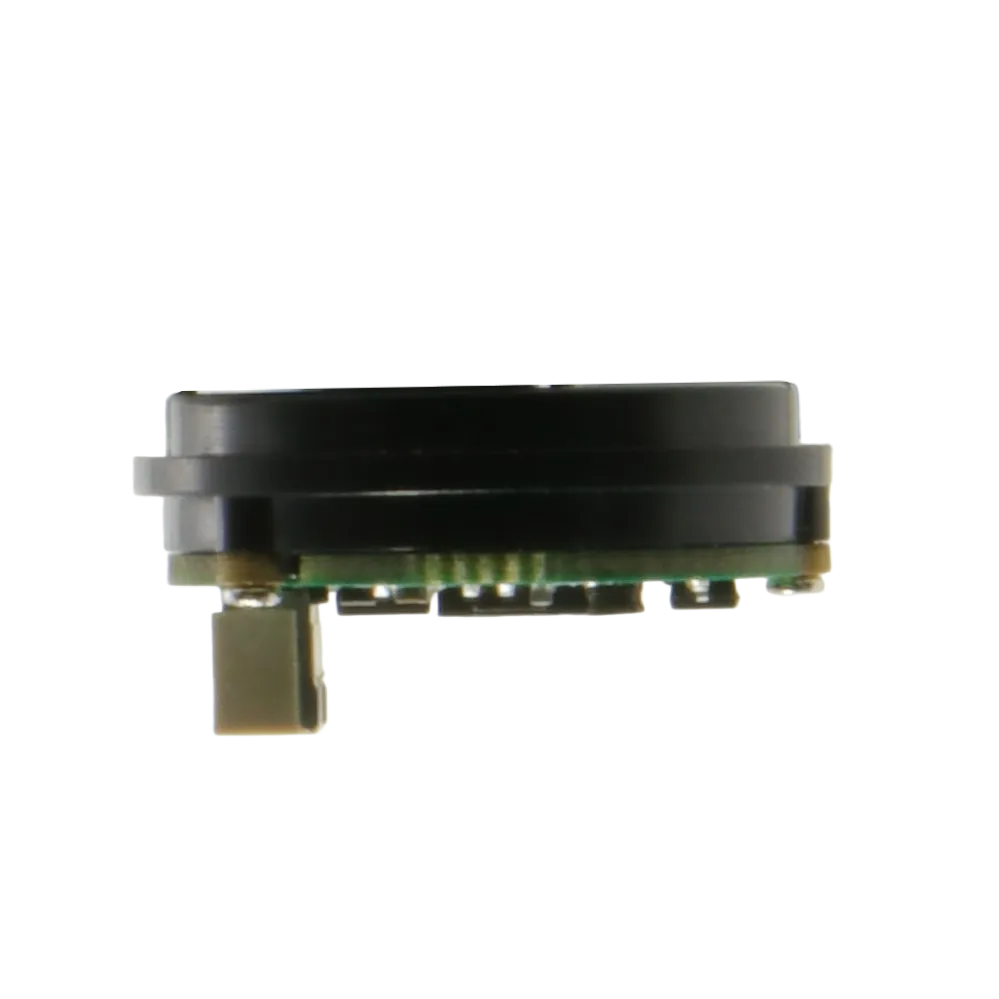

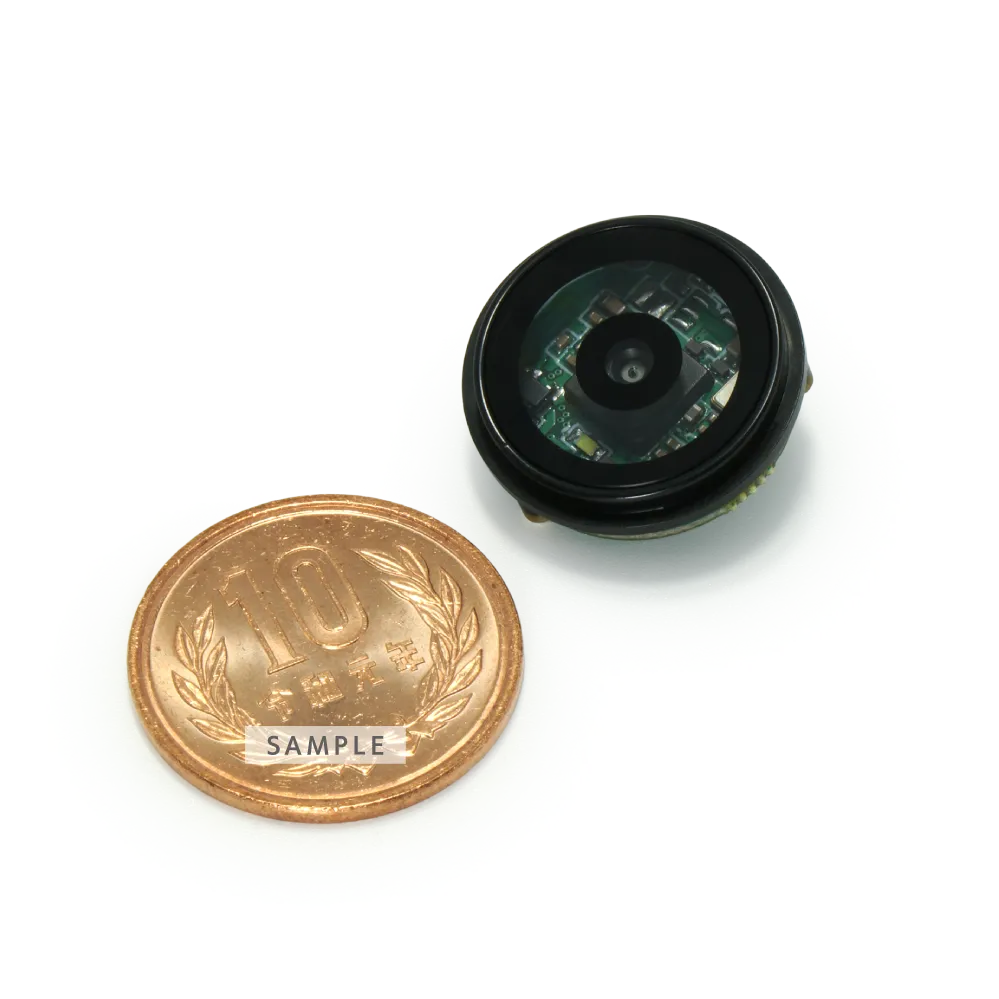

コンパクト・省スペース設計

MT688Aはコンパクト設計のため、スペースに制約のある機器にも容易に組み込むことができます。

優れた読取性能｜液晶バーコード対応

MT688Aコードリーダエンジンは、高度な光学設計と最新のデコードアルゴリズムにより、紙やラベルはもちろん、スマートフォンなどの液晶画面（LCD）などあらゆるメディアに印刷/表示されたバーコード・2Dコードを読み取ります。
電子クーポン・チケット、モバイル決済など、多様な用途に対応できます。

主要コードの読み取りに対応

MT688Aは、JAN/EAN・UPCなどの小売用バーコードから、QRコード・Data Matrix・PDF417などの2Dコードまで、あらゆる1D/2Dバーコードを正確に読み取ります。eチケットやモバイル決済など、多様な業界・用途で安定したスキャン性能を発揮します。

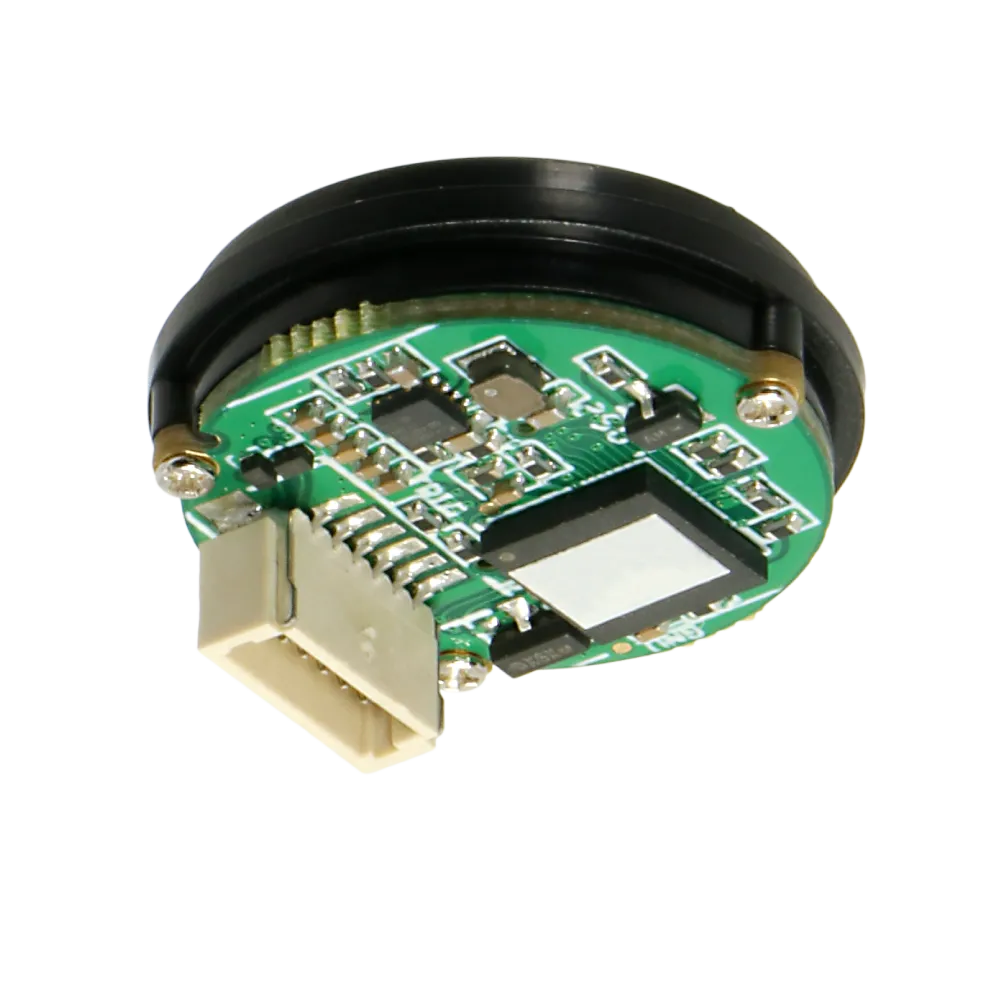

複数のインターフェイスに対応

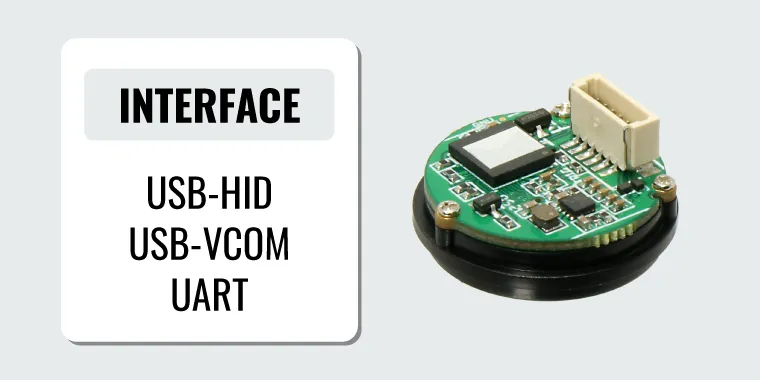

MT688Aコードリーダエンジンは、USB（HID/VCOM)・UARTといったインターフェイスに対応し、システム設計に合わせて通信方法を選択できます。

広い動作温度

-20℃～60℃までの動作温度に対応し、寒冷な倉庫や暑い現場環境でも安定した性能を発揮します。
さらに-40℃から70℃の保管温度範囲を備えているため、輸送中や長期保管時の温度変動にも強く、物流・製造・小売など幅広い産業分野で安心してご利用いただけます。

取扱上の注意: リーダエンジン・基板ボード（PCB）は、静電気に対して影響を受けやすい部品です。
素手でリーダエンジン・基板ボードに触れないでください。

仕様

取扱上の注意: リーダエンジン・基板ボード（PCB）は、静電気に対して影響を受けやすい部品です。
素手でリーダエンジン・基板ボードに触れないでください。

読取データ

一次元コード（バーコード）: JAN/EAN-13、JAN/EAN-8、UPC-A、UPC-E、Code 39、Code 128、ISBN、Code 93、Code 11、GS1-128、GS1 Databar、Interleaved 2 of 5、Matrix 2 of 5、Industrial 2 of 5、Codabar、Standard 2 of 5、MSI Plessey、GS1 Composite

二次元コード（QRなど）: PDF417、Data Matrix、QR Code、Aztec、MaxiCode

読取深度

ナローバー幅	読取深度
UPC/EAN/JAN 13mil (0.33mm)	30 ~ 110mm

※1：	環境光：800lux。メーカによる参考値です。周囲環境やコード品質に大きく影響を受けます。

仕様

読取

項目	仕様
光源	白色LED
センサ	640×480
分解能	5mil/0.127mm (1D) 7.5mil/0.191mm (2D)
視野角	水平67.4°、垂直56°
走査角度	ピッチ角 ±55° スキュー角度 ±55° ロール角度 360°
PCS	20%

筐体

項目	仕様
重量	1.3g

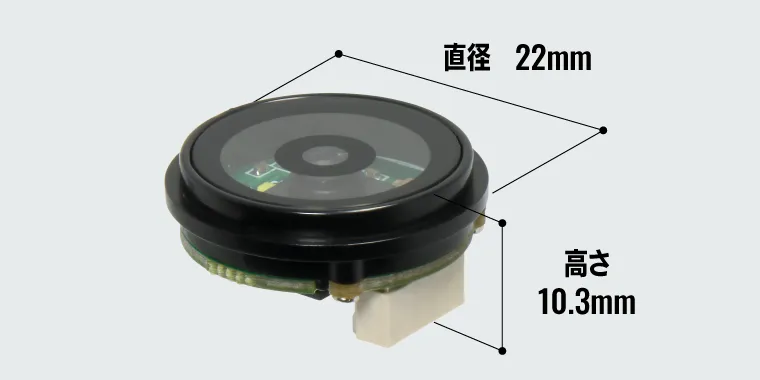

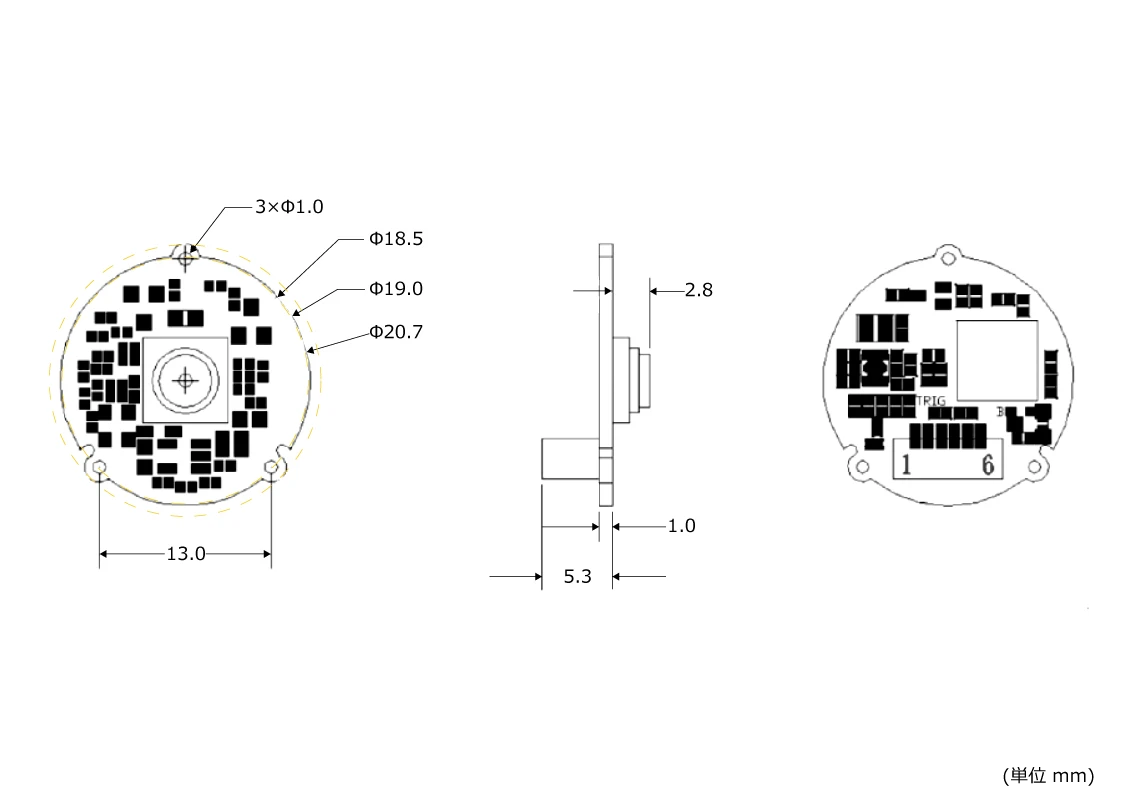

寸法	22mm (Φ) × 10.3mm (H)
コネクタ	6ピンウェハーコネクタ(ピッチ=1.0mm)

電気系

項目	仕様
電圧	5V 3.3VDC(カスタマイズ可能)
電流	<170mA @3.3V
ESD（※）	4kV（接触）,8kV（気中）

※：	ESD保護および外部電界からの影響を防ぐように設計されたハウジングが必要です。

接続

項目	仕様
インターフェイス/プロファイル	UART TTL USB HID USB VCP

環境

項目		仕様
温度	動作時	-20～60℃
温度	保管時	-40～70℃
湿度		5%～95%RH (結露なし)
環境光		100,000 lux (太陽光)

安全規格

項目	仕様
EMC/RF(※)	未定
安全規格(※)	未定
環境	RoHS 2.0

※:

後日発表

型番

取扱上の注意: リーダエンジン・基板ボード（PCB）は、静電気に対して影響を受けやすい部品です。
素手でリーダエンジン・基板ボードに触れないでください。

型番：MT688A 円形ボタン型超小型2Dコードリーダエンジン

セット内容

本体

型番	仕様
MT688A-2D-UUC	円形ボタン型コードリーダエンジン φ22mm × H10.3mm／USB・UART・COMMAND

オプション

型番	仕様

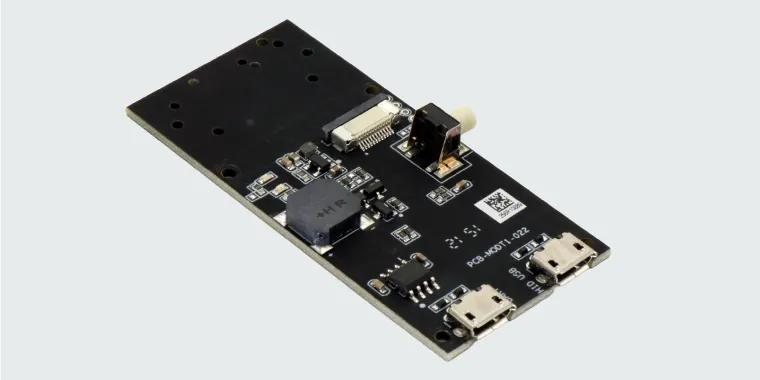

MT688A-EVBCBL	MT688A評価用ケーブル USB／UART対応

特長
仕様
型番

WELCOMアプリライセンス付属製品

WELCOMより購入/出荷された本製品には、「WELCOMアプリの使用ライセンス」が付属しています。

WELCOMアプリはユーザー登録が必要です。
先にユーザー登録 edit_square を行ってください。

※：アプリによっては複数のホストで使用する場合、追加ライセンスが必要になるものがあります。
