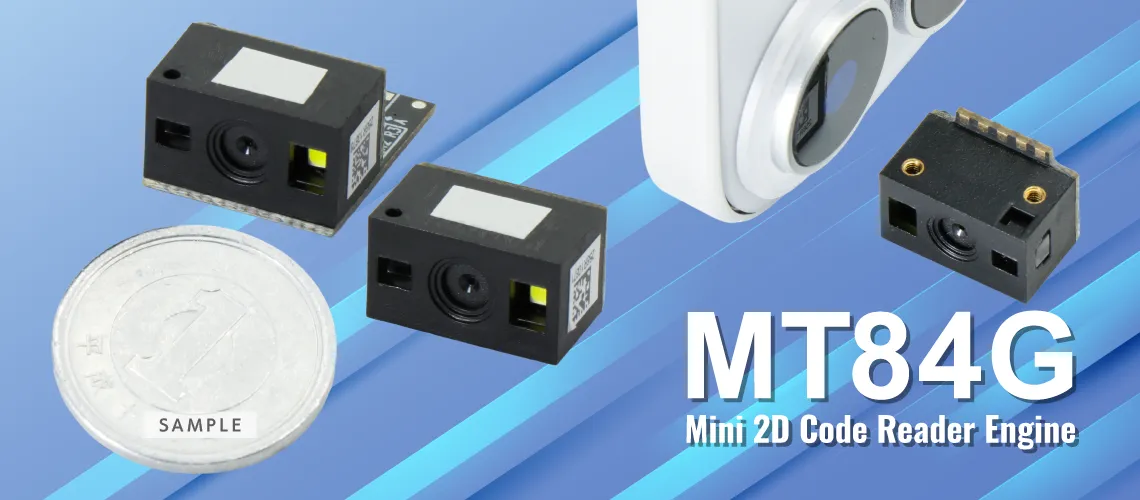

MT84G ミニコードリーダエンジン
コンパクトな2Dコードエンジン
ベストプライス
- 読み取り：
バーコード・2次元コード - インターフェイス：
USB/UART
- WELCOMアプリ使用ライセンス付属
- 特長
- 仕様
- 評価用ボード
- 型番
超小型・1.2g！
２次元コードリーダエンジン
MT84Gは極めて小型化された2次元コードリーダエンジンで、モバイル機器、ウェアラブルデバイス、スマートフォンなど、限られたスペースの機器に対応するよう設計されています。
3.3Vの低電圧と、スリープモード時に1.5ミリアンペアという低消費電力により、バッテリ容量が限られた機器への組み込みにも最適です。フィールドサービス、医療、アクセス制御など、幅広い用途のデバイスに対応可能です。

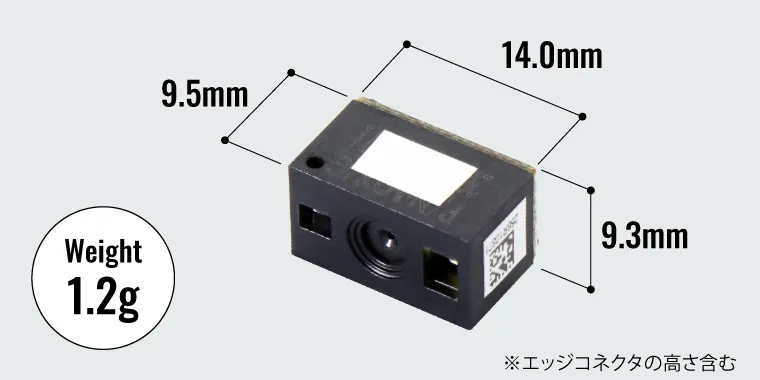

超小型・軽量・省スペース
寸法14×9.5×9.3mm、重量1.2gの超小型設計で、スマートフォンやウェアラブル機器など、スペース制約のある端末にも容易に組み込み可能です。
スペースの限られた空間に取り付けられるので、多くの製品に組み込めます。

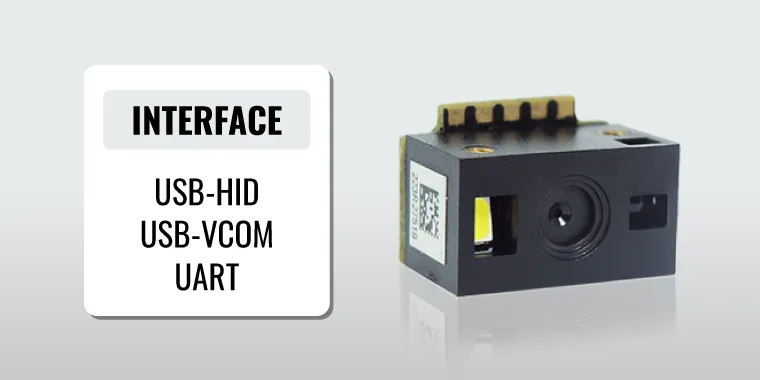

複数のインターフェイスに対応
MT84Gコードリーダエンジンは、USB（HID/VCOM)・UARTといったインターフェイスに対応し、システム設計に合わせてに選択できます。
優れた読み取り性能

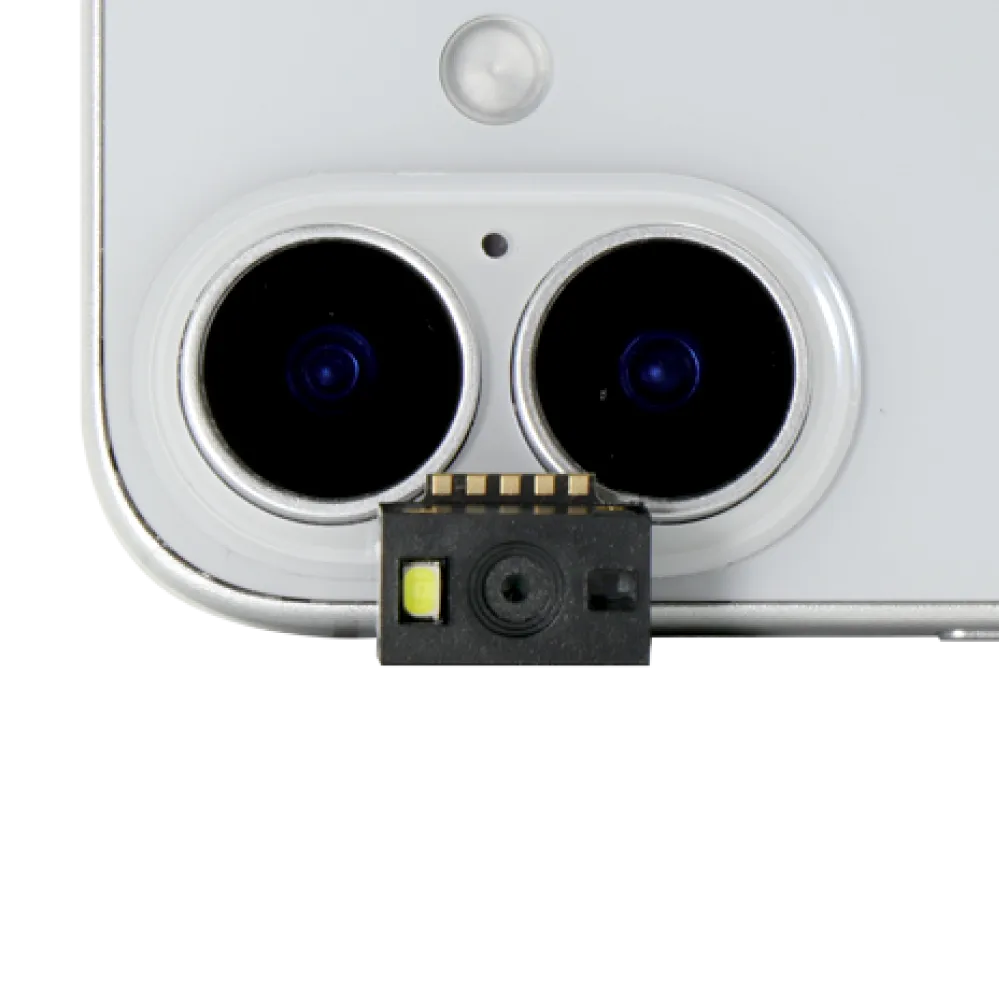

MT84Gコードリーダエンジンは、強化された光学設計と最新のデコードアルゴリズムにより、紙やラベルはもちろん、スマートフォン画面などあらゆるメディアに印刷/表示された二次元コードを正確に読み取ります。
モバイル機器に組み込むことで、電子クーポン・チケット、モバイル決済など、多様な用途に対応できます。

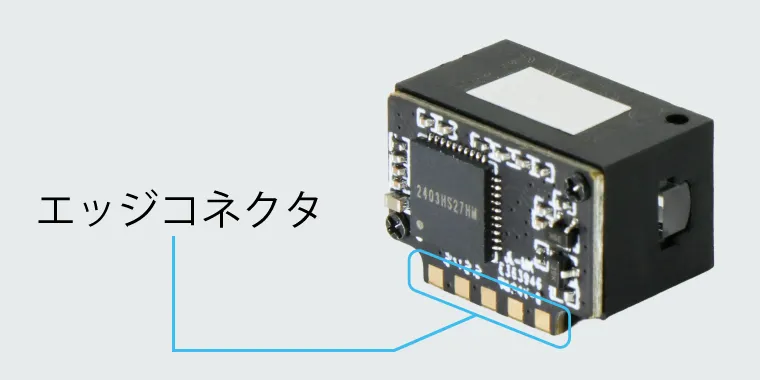

エッジコネクタ（Gold finger）を採用
MT84Gは基板にエッジコネクタ（Gold finger）を採用。エッジコネクタ（Gold finger）は基板端の金メッキ接点により高信頼・高耐久な接続を実現します。はんだ付けで固定するのでコネクタ部品が不要で省スペース・低コストで機器構成が可能です。
※：評価用ボード（MB100）と接続するハーネスコネクタ付き基板の「MT84G-2D-UUC-IFBD」もラインナップしています。
優れた耐外乱光性能
MT84Gコードリーダエンジンは、自動的にパラメータを調整して最適な読み取り性能を維持し、暗所でも直射日光下でもコードを読み取ります。さらに、スキャンレートは自動調整モード/固定モードに設定できます。
高速スキャンを必要とするアプリケーションから、動き（手振れ・移動体読み取り）や強い光の元で使うスマートデバイスまで幅広く活用できます。

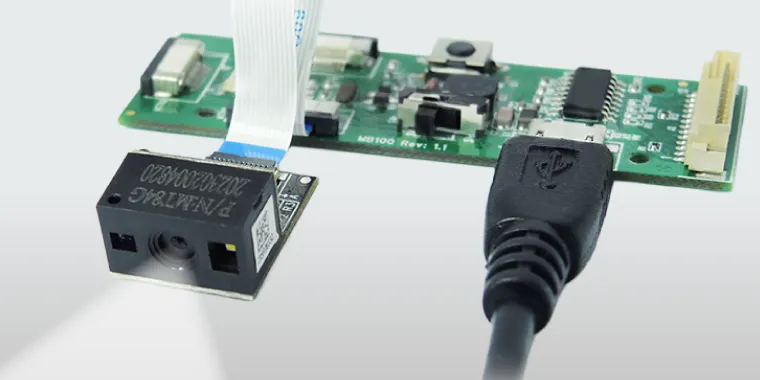

便利な評価用ボード

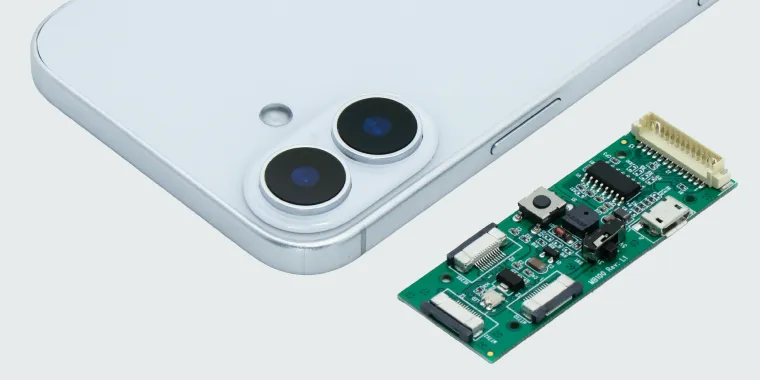

MB100評価用ボード（オプション）は、コードリーダをホスト機器に組み込む前にテストで使用するツールです。
MB100は小型設計のため、ホストシステム内に組み込んで、コードリーダとホスト機器をつなぐインターフェイスボードとしても利用できます。
- 取扱上の注意
- リーダエンジン・基板ボード（PCB）は、静電気に対して影響を受けやすい装置です。
素手でリーダエンジン・基板ボードに触れないでください。
仕様
- 取扱上の注意
- リーダエンジン・基板ボード（PCB）は、静電気に対して影響を受けやすい装置です。
素手でリーダエンジン・基板ボードに触れないでください。
読み取り
- 一次元コード（バーコード）
- UPC-A/ UPC-E0/ UPC-E1、EAN-8/ EAN-13、Code128、Code39、Code93、Codabar、Interleaved 2 of 5、Industrial 2 of 5、Matrix 2 of 5、Standard 2 of 5、China Post 25、Code11、MSI Plessey、Plessey、GS1 Databar、GS1 Databar Limited、GS1 Databar Expanded
- 二次元コード（QRなど）
- QR Code, Micro QR Code, PDF417, MicroPDF417, Data Matrix, Aztec, MaxiCode, Han Xin, Code16K
読取深度
| ナローバー幅 | 読取深度 | |
|---|---|---|
| Code39（5mil/0.127mm) | 48 ~ 119mm | |
| PDF417（6.67mil/0.169mm) | 43 ~ 135mm | |
| UPC/EAN（13mil/0.33mm) | 48 ~ 310mm | |
| Code128（15mil/0.381mm) | 48 ~ 409mm | |
| QR Code（15mil/0.381mm) | 27 ~ 222 mm | |
| Data Matrix（10mil/0.254mm) | 37 ~ 103 mm | |
| ※： | 環境光：800lux。メーカによる参考値です。周囲環境やコード品質に大きく影響を受けます。 |
仕様
読み取り
| 項目 | 仕様 | |
|---|---|---|
| 光源 | 白色LED 可視光赤色LED |
|
| センサ | 640×480 | |
| 分解能 | 5mil / 0.125mm (1D) 10mil / 0.25mm (2D) |
|
| 視野角 | 水平37° 垂直27.5° |
|
| 走査角度 | ピッチ角
±60° スキュー角度 ±60° ロール角度 ±360° |
|
| PCS | 25% | |
| 読み取り幅 | 141mm (13mil CODE39) | |
筐体
| 項目 | 仕様 |
|---|---|
| 重量 | 1.2g |

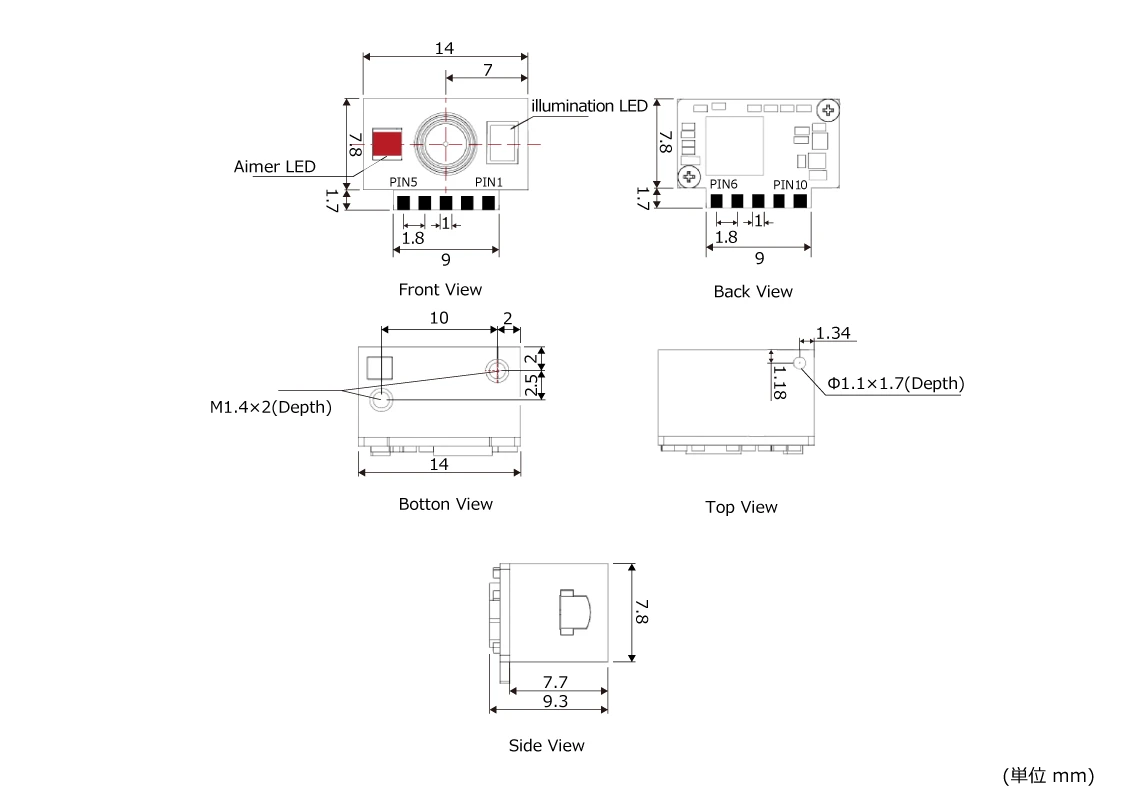

| 寸法 | 14mm (W) x 9.5mm (L) x 9.3mm (H) （PCBを除くと H 7.8mm） |
| コネクタ | エッジコネクタ（Gold finger）10パッド |
電気
| 項目 | 仕様 | ||
|---|---|---|---|
| 電圧 | 3.15±0.15 VDC | ||
| 電流 | 動作時 | <156mA | |
| 待機時 | <85mA | ||
| 静止時（スリープモード） | <1.5mA | ||
| ESD（※） | 4kV (接触),8kV (気中) | ||
| ※： | ESD保護と電界からの漏洩を防ぐために設計されたハウジングが必要です。 |
接続
| 項目 | 仕様 | |
|---|---|---|
| インターフェイス/プロファイル | UART/TTL USB/HID USB/VCP |
|
環境仕様
| 項目 | 仕様 | ||
|---|---|---|---|
| 温度 | 動作時 | -20℃～60℃ | |
| 保管時 | -40℃～70℃ | ||
| 湿度 | 0% ~ 95% RH（結露なきこと） | ||
| 環境光 | 10,0000 lux（太陽光） | ||
安全規格
| 項目 | 仕様 |
|---|---|
| EMC/RF | FCC Part 15B Class B, CE EN55032/35 |
| 安全規格 | EN/IEC62471（免除グループ） |
| 環境 | WEEE, RoHS 2.0 |
評価用ボード

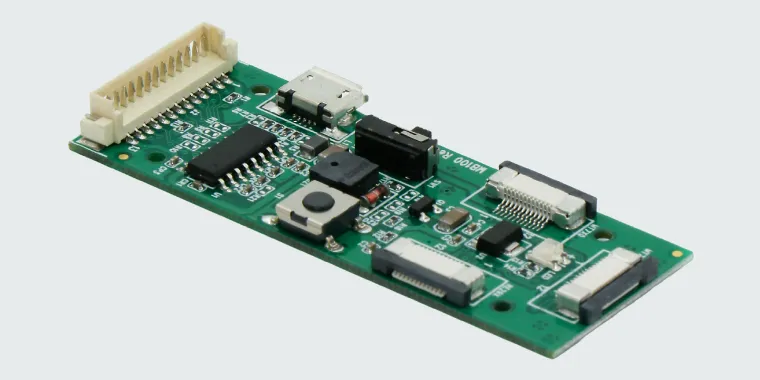

開発効率 UP
MB100 I/OボードはRS232・USB-HID・USB-VCOMといった標準インターフェイスに対応しており、テストやデバッグを簡単に行えます。
さらに、電源電圧を3.3V／5Vで切り替えられるため、多様な開発環境に柔軟に対応でき、開発時間とコストを削減します。
組み込みやすい小型設計
MB100はサイズ23 × 61.5 × 6.5mm、重量6gとコンパクトかつ軽量で、システム筐体内に組み込みやすく、リーダエンジンとホスト機器をつなぐインターフェイスボードとして利用するのにも最適です。
- 取扱上の注意
- リーダエンジン・基板ボード（PCB）は、静電気に対して影響を受けやすい装置です。
素手でリーダエンジン・基板ボードに触れないでください。
仕様
読み取り仕様
| 項目 | 仕様 |
|---|---|
| 重量 | 6g |
| 寸法 | 23mm (W) x 61.5 mm (L) x 6.5mm (H) |
| コネクタ | 13ピン ウェハーコネクタ（ピッチ=1.25mm） microUSBポート |
| ケーブル | Yケーブル microUSBケーブル |
| ボタン | トリガボタン |
| インディケータ | LED、ブザー |
電気仕様
| 項目 | 仕様 | |
|---|---|---|
| 電圧 | 5VDC±5% | |
| 電流 | 動作時 | リーダエンジンに依存する |
| 待機時 | <20mA | |
| ESD | 4kV（接触）,8kV（気中） | |
環境仕様
| 項目 | 仕様 | |
|---|---|---|
| 温度 | 動作時 | 0℃～50℃ |
| 保管時 | -20℃～65℃ | |
| 湿度 | 0% ~ 95% RH (結露なきこと) | |
安全規格
| 項目 | 仕様 |
|---|---|
| EMC/RF | FCC Part 15B ClassB, CE EN55022/24 |
| 環境 | WEEE, RoHS 2.0 |
型番
- 取扱上の注意
- リーダエンジン・基板ボード（PCB）は、静電気に対して影響を受けやすい装置です。
素手でリーダエンジン・基板ボードに触れないでください。
型番：MT84G ミニコードリーダエンジン

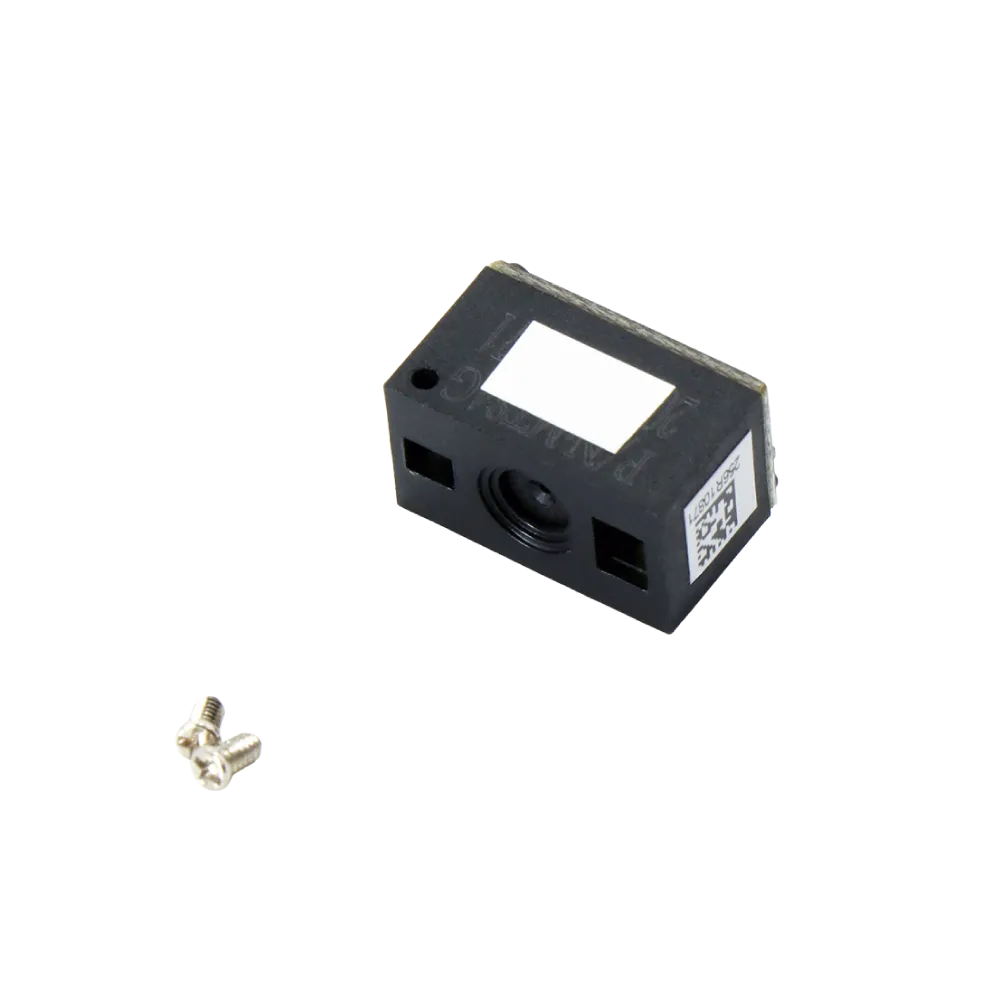

セット内容
- 本体
- タッピングネジ (T1.4x2.5mm)
| 型番 | 仕様 | |
|---|---|---|
| MT84G-2D-UUC | ミニコードリーダエンジン, USB/UART/COMMAND, Gold finger 10 pads |
|

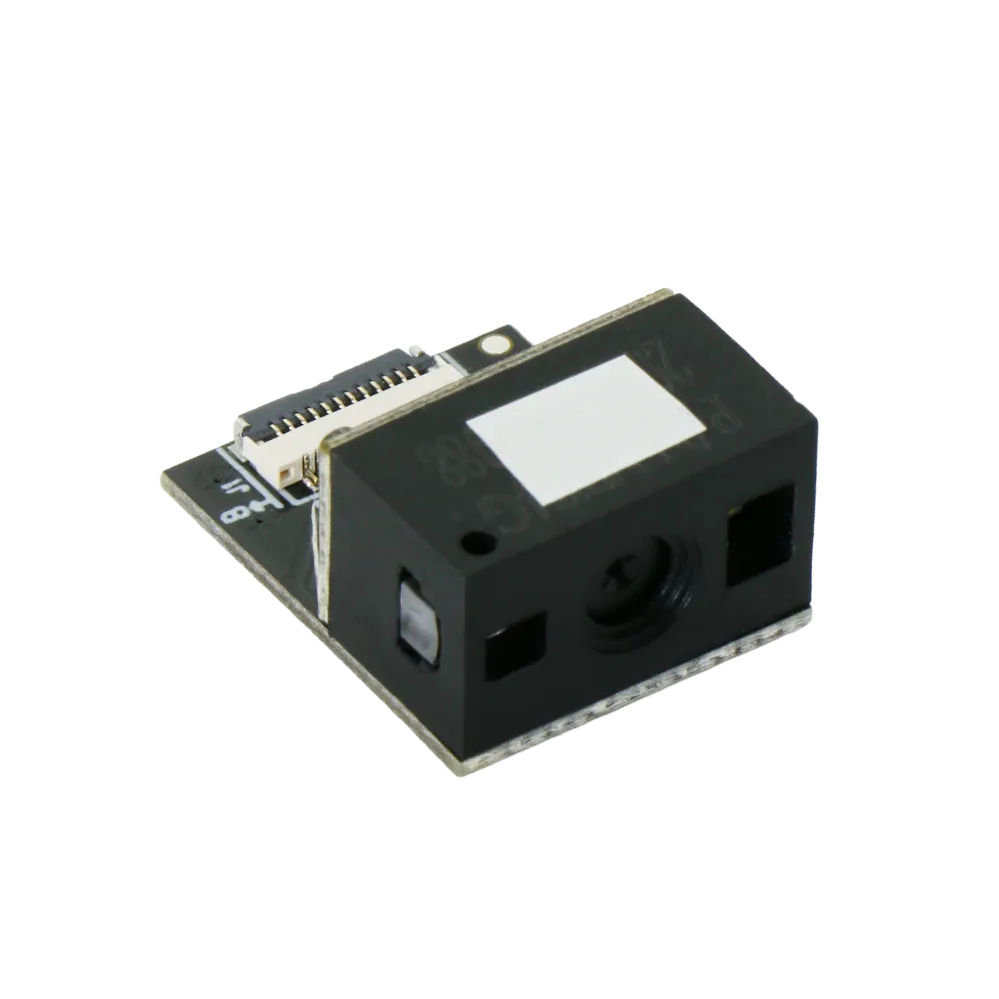

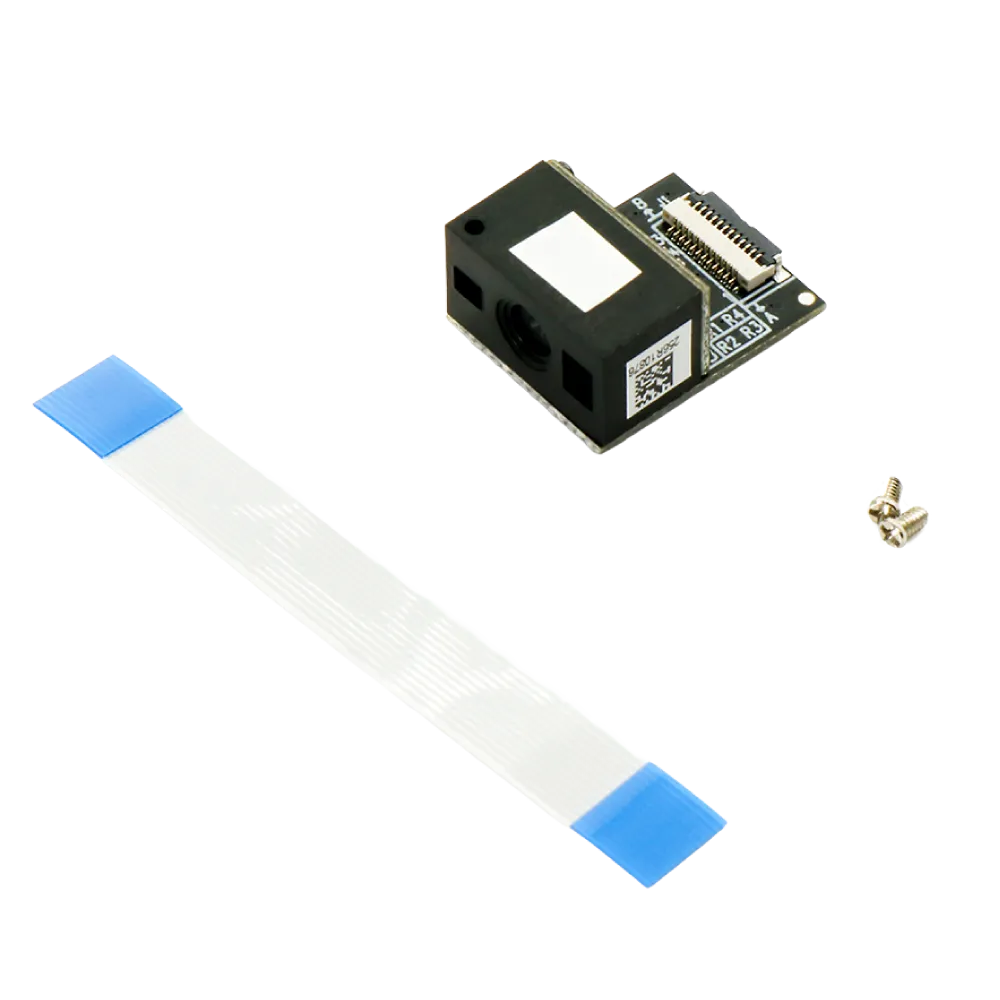

セット内容(I/Fボード付)
- 本体(MB100用I/Fボード付)
- タッピングネジ (T1.4x2.5mm)
| 型番 | 仕様 | |
|---|---|---|
| MT84G-2D-UUC-IFBD | ミニコードリーダエンジン, USB/UART/COMMAND (MB100用I/Fボード付, 12 pins ZIF) |
|
型番：MB100 評価用ボード

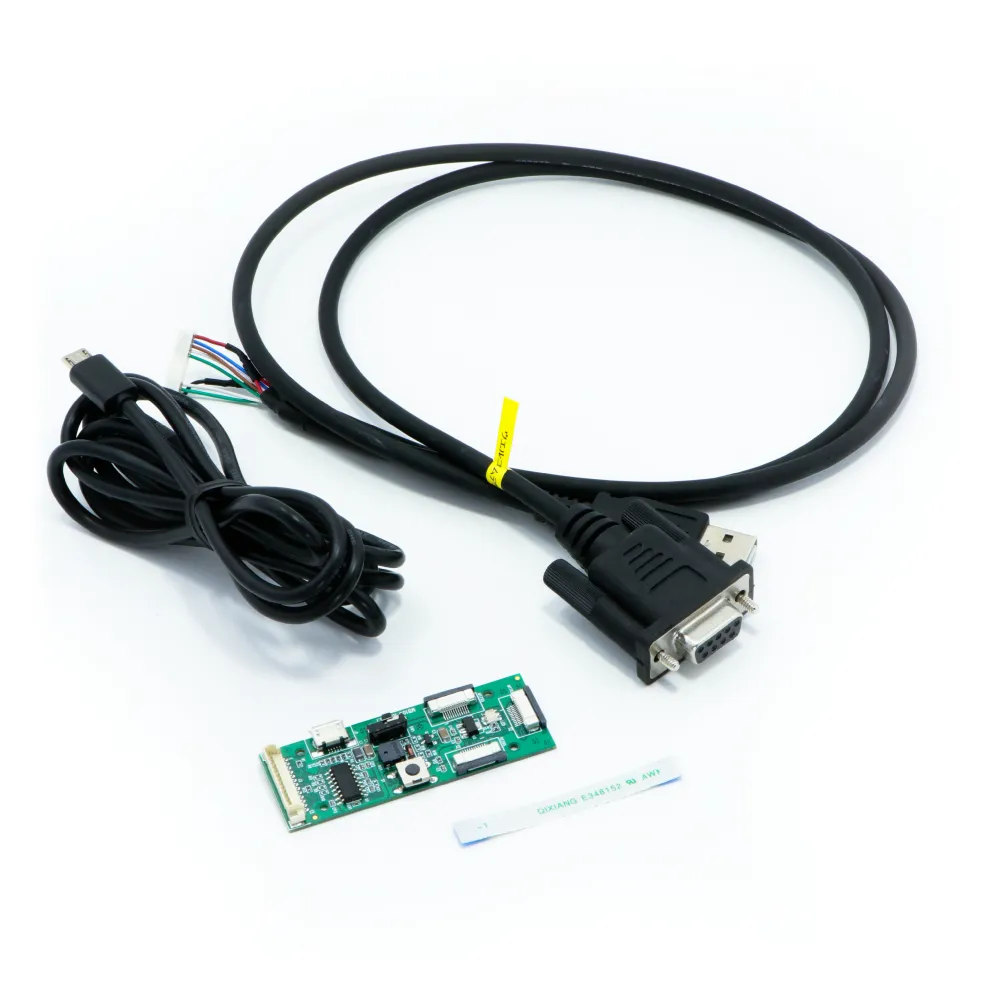

セット内容
- 本体
- microUSBケーブル
- Yケーブル
- ハーネス
- ドキュメント
| 型番 | 仕様 |
|---|---|
| MB100-EVBOARD | 評価用ボード(MT10/15/84G) USB/RS232ケーブル付 |
- 特長
- 仕様
- 評価用ボード
- 型番
WELCOMアプリ ライセンス付属製品
WELCOMから購入/出荷された本製品には、「WELCOMアプリの使用ライセンス」が付属しています。
WELCOMアプリはユーザー登録が必要です。
先に ユーザー登録 edit_square を行ってください。
※：アプリによっては複数のホストで使用する場合、追加ライセンスが必要になるものがあります。
保守・サポート・注意事項
-
保守・アフターサービス
長期保守契約やスポット保守、保証範囲はこちらから確認できます。
ユーザー過失・消耗部品は保証に含まれません。 保証範囲をご確認ください。（※）詳細はこちら arrow_circle_right -
充電池・充電の注意
（対象製品のみ）充電池・充電については注意ページをご確認いただき、取り扱いは十分にご注意ください。
詳細はこちら arrow_circle_right -
運用上の注意
ケーブル・コネクタ・筐体が破損した状態での充電を含む運用継続は危険ですので絶対に行わないでください。
※：プリンタ専用のWELCOM 5年安心保守プログラムは保証対象が異なりますのでご確認ください。
※ 改良の為、予告無く外観・仕様を変更する場合があります。
※ 各製品名・社名は該当各社の商標又は登録商標です。 ［ 商標について ］も参照ください。
