VM200 2Dリーダ搭載3D寸法測定リーダ
3D寸法測定リーダ
- 特長
- 3D寸法測定
- 仕様
- 型番
- ダウンロード
特別な設定作業は必要なし！
配送ダンボールの3辺を計測する
3Dリーダ

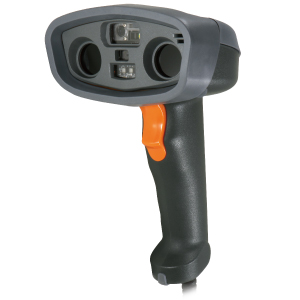

VM200 は箱の3D採寸ができるハンディタイプの三次元測定機です。
立方体・直方体の3 辺を計測し、その値と3辺合計値、体積のデータを送信。
宅配荷物採寸やダンボールサイズ自動測定などに活用できます。
また、2Dコードリーダに切り替え、運送伝票などに印刷されているバーコード/ 二次元コードも読み取ることもできる多用途デバイスです。
OIML認証取得
OIML認証は、国際法定計量機関（OIML）の要件に準拠していることを証明された機器に発行されます。
OIML認証: R129/2000-A-NL1-21.01.
素早く、3辺と体積を計測
素早い測定時間（1秒以下）で、幅、高さ、奥行き、3辺合計値、体積のデータを送信します。

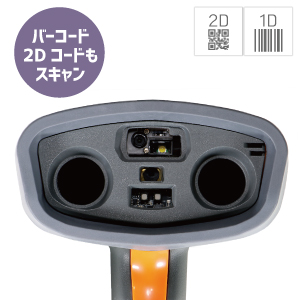

バーコード・2Dコードも読み取り
2D コードスキャンモード搭載。デバイスを持
ち変えることなくコードを読み取る作業も行
えます。
2Dコードスキャンモードでは一般的なバーコードシンボル読み取ります。

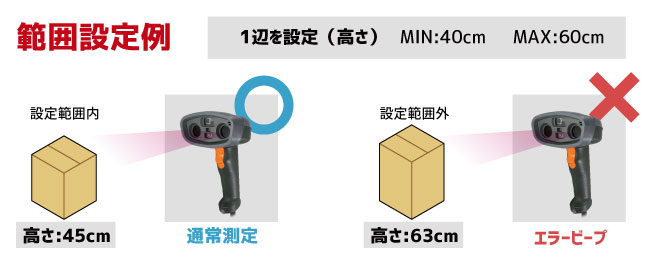

範囲設定機能
辺の長さの測定範囲を指定して、測定値が設定範囲と合わない場合はビープでエラーを知らせる機能を装備しています。
幅・奥行き・高さのどれか1辺のみと、3辺すべての場合を設定できます。
また、体積での範囲指定機能もあります。

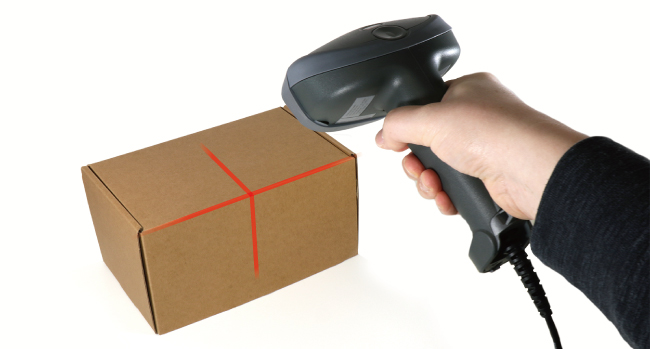

正面から、十字レーザーエイマの横軸を対象物の幅(中央)に合わせ、少しずつ離していきます。
対象物の幅と同じか少し大きくなれば測定が行われます。
下記の測定範囲で参考に測定ください。

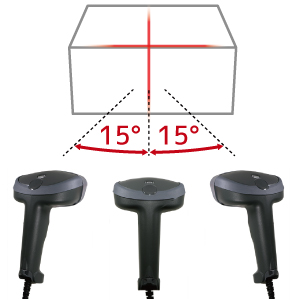

■ 測定角度（スキュー）
| （*1） | 最適なスキュー角度は±7°です。 |

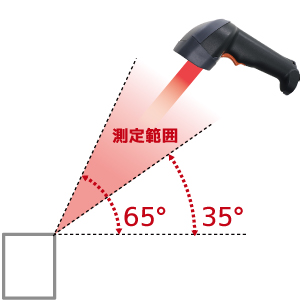

■ 測定角度（ピッチ）
※中央値での読み取りを推奨。

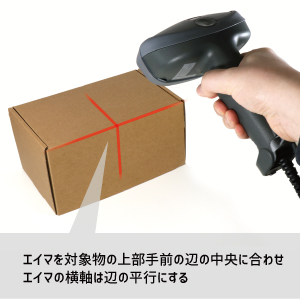

■ 対象物の中心を狙う

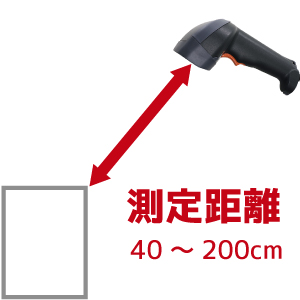

■ 測定距離
3D測定
測定対象：立方体・直方体
測定対象サイズ：最小：10cm（立方体）、最大：80 cm（立方体）
精度保証(OIML)範囲：最小：20cm（立方体）、最大：60 cm（立方体）
対応バーコードシンボル
- 二次元コード（QRなど）
- QR Code、Micro QR、PDF417, Micro PDF417、Aztec、Data Matrix、Han Xin Code
- 一次元コード（バーコード）
- UPC-A/E、EAN/JAN（8・13）、ISBN、CODE 39、CODE 128、Codabar（NW7）、Interleaved 25、GS1 DataBar
仕様表
| 項目 | 仕様 |
|---|---|
| 寸法 (WxHxL) | 11.5 x 7 x 18 cm |
| 重量 | 270g |
| 入力電圧 | DC 5V |
| インターフェイス | USB、RS-232C |
| インディケータ | ビープ音、LED（緑、赤、オレンジ） |
| エイマ | 650±10nm Red VLD IEC |
| エイマ安全規格 | 60825-1:2014 Class 1 |
| 動作温度 | -10℃ ～ 50℃ |
| 保管温度 | -20℃ ～ 70℃ |
| 湿度 | 0 ～ 95%（結露なきこと） |
| 環境光 | 0 ～ 15000 lux（直射日光を避ける） |
| 保護等級 | IP54 |
| 視野 | 水平 52°, 垂直 30° |
| 設定ツール | VMSet |
| データビュアツール | VMView and sample code |
| SDK | Communication command protocol |
■ 寸法測定仕様
| 項目 | 仕様 |
|---|---|
| 測定形状 | 立方体・直方体の箱 |
| 測定精度 | 偏差3％未満 |
| 測定時間 | 1 秒未満 |
| 測定可能サイズ(*1) | 最小：10cm（立方体） 最大：80 cm（立方体） |
| 測定保証（OIML）サイズ(*1) | 最小：20cm（立方体） 最大：60 cm（立方体） |
| 測定対象の色 | 不透明色（全体が黒色または透明は除く） |
| 測定距離 | 40～ 200cm |
| 測定角度（*1） | ピッチ：35°～ 65° スキュー:± 15° |
| 測定環境 | 測定対象と背景にコントラスト差があること（*2） |
| 認証規格 | OIML, NTEP certification |
| （*1） | 最適なスキュー角度は±7°です。（左/右） |
| （*2） | 背景と対象物に色や明るさの差があり、輪郭がはっきり認識できる状態。 対象物を他の箱に入れた状態では測定できません。 |
| 名称 | 内容 | |
|---|---|---|
| VM200データパッケージ （vm200draft.zip） |
取扱説明書（Draft） ユーティリティ demo_vmview（USB-VCOM） USB-COMドライバ |
 |
お問い合わせ
弊社営業へのデモンストレーションのご希望やデモ機の貸し出しなど承っております。
ご希望のご依頼やご質問などを下記問い合わせに記載いただきますようお願い申し上げます。
| ※ | 改良の為、予告無く外観・仕様を変更する場合があります。 |
| ※ | 各製品名・社名は該当各社の商標又は登録商標です。 |
