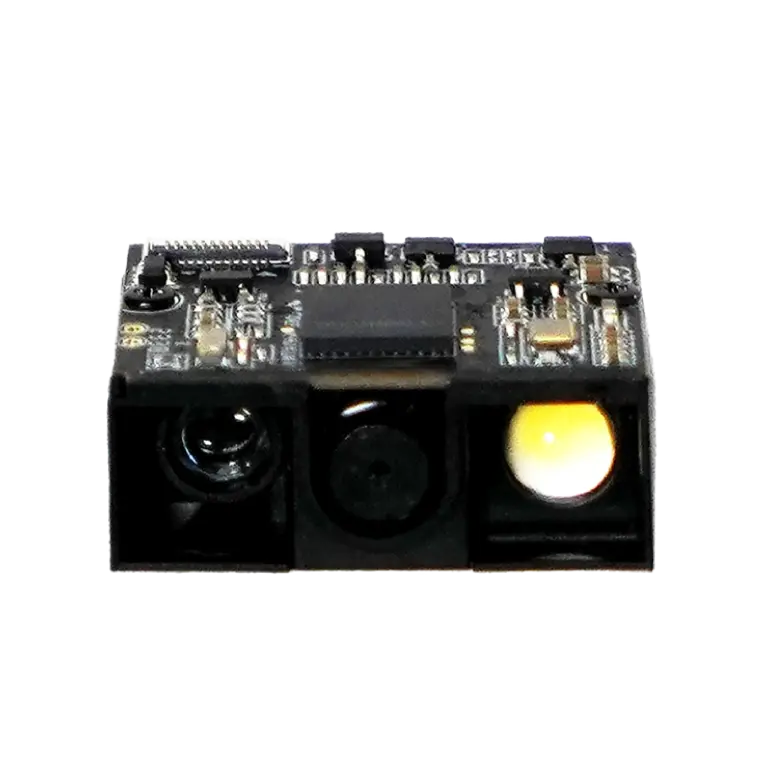

Z-5212 Plus コードリーダエンジン

驚異的なスキャン速度

ベストプライス

downloadダウンロード

読み取りバーコード・二次元コード
システム I/F USB・RS232C

2次元
コード
バー
コード
保証
1年

気軽にお問い合わせください

神戸 078-994-5333

（中部地方より西のお客様）
東京 03-5295-7250

（関東地方より東のお客様）

驚異的なスキャン速度と高いコスト効率

Z-5212 Plusは、驚異的なスキャン速度と高いコスト効率を発揮するコードリーダエンジンです。複雑なMaxicodeから読み取りづらいDotcodeまで、このエンジンはさまざまなバーコード・二次元コードを読み取ります。

仕様
型番

仕様

対応バーコード

バーコード: UPC/EAN/JAN (UPCA/UPCE/ EAN-8/ EAN-13), Code 128, Code 93, Code 39, Code 32, Code 11, Codabar, Plessey, MSI, 2 of 5 (Interleaved, IATA, Matrix, Straight), Pharmacode, GS1 DataBar, GS1 DataBar Expanded, GS1 DataBar Limited

二次元コード（QRなど）: PDF417, Micro PDF417, Data Matrix, QR Code (Standard, Micro), Aztec, MaxiCode, DotCode

読取深度

ナローバー幅	読取深度
Code39 (4mil/0.1016mm)	50-130 mm
Code39 (5mil/0.127mm)	45-160 mm
EAN 13 (13mil/0.330mm)	55-300 mm
QR Code (7mil/0.178mm)	50-125 mm
Data Matrix (7mil/0.178mm)	40-130 mm

※：	バーコードの品質や環境条件によって変わります。

仕様

項目	仕様
照明	白色LED
エイマ	LED 617nm
解像度（H×V）	1280 x 800 CMOS
分解能	4 mil/0.1016 (Code39)
スキャン角度	水平 46°,垂直 29°
ピッチ/ロール/スキュー	±60° / 360° / ±60°
最小シンボルコントラスト	30% @ UPC/EAN 100%
インディケータ	LED出力信号をデコード
プログラマブル操作	スキャンモード、ビープ音出力信号
コネクタ	12ピンZIFコネクタ
システムインターフェイス	RS-232(TTL), USB（HID/VCOM)
寸法（W×H×D）	28.5 x 12.0 x 20.5 mm
重量	6.3g

電気仕様

項目	仕様
電圧	3.3 V（DC）
動作電流	100 mA ±5%@ 3.3V (標準)
待機電流	40 mA ±5%

安全規格

項目	仕様
EMC	CE ＆ FCC DOC compliance, VCCI, BSMI, UKCA
安全	IEC 62471

環境仕様

項目		仕様
温度	動作時	-20℃ ～ 50℃
温度	保管時	-40℃ ～ 70℃
湿度		5%~95% RH （結露なきこと）
周囲照度		最大 100,000lux

型番

型番：Z-5212 Plus コードリーダエンジン

セット内容

本体
ドキュメント

型番	仕様
Z-5212PLUS	コードリーダエンジン, USB/RS232搭載, ZIPコネクタ

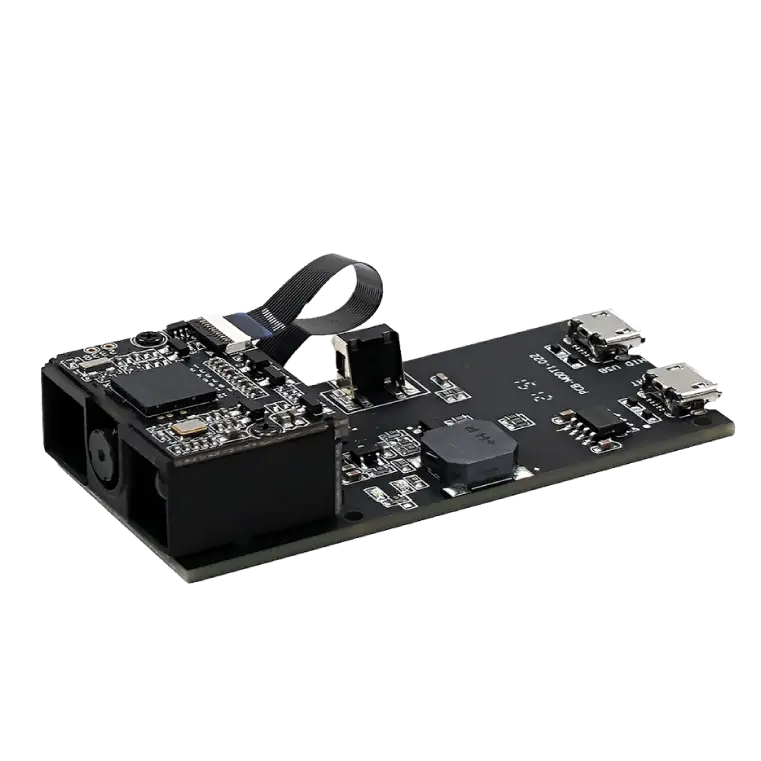

EVBD-5212PLUS	評価用ボード

取扱上の注意: リーダモジュールは、静電気に対して影響を受けやすい装置です。素手でリーダモジュールに触れないでください。
