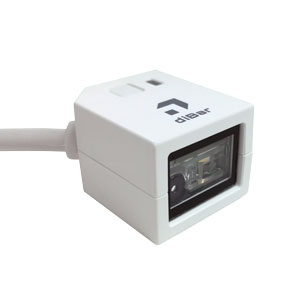

diBar cubeQR 超小型固定式エリアイメージャ

cubeQR 超小型固定式エリアイメージャ
diBar製品リスト
diBar
cubeQR
超小型
固定式エリアイメージャ
カタログ DL
販売終了
二次元バーコードスキャンバーコードスキャンHID POS対応

ラインナップ

 ハンディモデル slimQR

  • 特長
  • 仕様
  • 型番
  • ダウンロード
特長
  • 液晶画面上のコードを読み取り

    タブレットPC、スマートフォンなどの画面に表示されたコードの読み取りもできます。アプリで発行されたクーポンQRコードもらくらく読み取り。
  • HID POS対応
  • データフォーマット編集機能

    読取データの指定位置にキャラクタを挿入したり、指定位置のデータを削除するなど、フレキシブルな編集ができます。

  • GS1-128対応

    GS1-128規格の医療用バーコードにも対応。オプションの応用機能を搭載すると、識別子(AI)を検出して出力データの編集が可能です。

  • 超小型軽量モデル

    一般的な二次元コードスキャナと比べてとても小さくなりました。

    スペースもコストの一部です。
    cubeQRは省スペースなスキャナなので、スぺースのコスト削減にも効果的。

2次元スキャナがつまめるサイズに

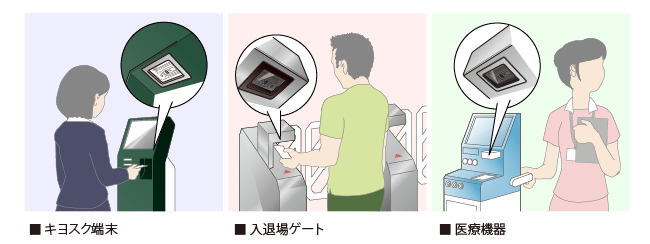

いろいろなシーンで活用

キオスク端末に組み込み、ゲートに組み込む、医療機械に組み込み

画像エビデンスアプリ対応機種

エリアイメージャで撮影して記録を残せるアプリ「画像撮影ユーティリティ 撮っと君」に対応。
弊社製品との併用に限り、ライセンスフリーでご使用いただけます。

写真撮影対応ウェッジアプリ「WedgeShotst™」 使用ライセンス付属

キーボードウェッジに撮影機能を付加したアプリケーション、WedgeShots™。
バーコードコードや二次元コードの読み取り直後に撮影できるので、読み取り時の状況が写真(画像)として記録に残せます。
のちに確認や検証が必要となったときエビデンスとして利用できます。
撮影した画像は暗号化され、WedgeShots™にログインしたときのみ閲覧が可能です。
限られた人のみが確認できる設定のためデータ保管の面でも安心です。

SW-AD1-DB2D 応用機能(オプション)

応用機能を追加すると、通常のスキャナではできないワンランク上の業務ができます。

  • 漢字送信機能
    USB キーボード(HID)/ キーボードインターフェイス経由で直接アプリケーションに漢字やカナを入力することができます。
    (マイナンバーQRのUTF-8 変換にも対応)
  • データ照合機能
    読み取ったデータを1 対1 照合して、結果を出力する機能です。
  • GS1編集機能
    GS1-128 やGS1 DataBar の識別子(AI) を検出して、4パターンのフォーマットでデータを送信できます。
  • GS1フォーマットチェッカ機能
    GS1-128 やGS1 DataBar の識別子(AI) やAIデータが正しいフォーマットでエンコードされているかをチェックします。
仕様

対応バーコードシンボル

二次元コード(QRコード)
PDF417, microPDF417, Aztec, Data Matrix, QR,日本郵便コード(カスタマバーコード)
一次元コード(バーコード)
UPC/EAN/JAN, コード39, コード32, コーダバー(NW7), コード128, GS1-128,
インターリーブド2/5, インダストリアル2/5, マトリクス2/5, MSI/Plessey, GS1 DataBar

読取深度参考値

コードシンボル 近距離読取 遠距離読取 読取深度
コード39(0.127mm) 61mm 130mm 69mm
コード39(0.508mm) 60mm 380mm 320mm
UPC100%(0.33mm) 55mm 280mm 225mm
PDF417(0.17mm) 60mm 125mm 65mm
Data Matrix(0.254mm) 60mm 130mm 70mm
QRコード(0.508mm) 50mm 230mm 180mm
(*) 上記の値は、下記の条件下で測定した参考値(実力値)であり、保証値ではありません。コード品質や周囲照度など運用環境により異なるため、実運用環境にて、事前に最適な読み取り距離を検証するようお願いします。
  • ・リーダの読取ウィンドウからの距離
  • ・周囲照度 535lux, 室温 23℃
  • ・高品質な規準コードを使用

■仕様表

項目 仕様
インターフェイス USB(HID, COM), RS232C
照明LED 白色LED
エイマーLED 赤色LED
センサー CMOS 640x480ピクセル
移動読取 100cm/秒迄(UPC100%, 最適なフォーカス位置にて)
フレームレート 30フレーム/秒
視野角度 チルト ±180°, ピッチ±45°, スキュー±45°
読取深度 50~250mm(NB=0.4mm)
PCS 30% min.
最大バーコードサイズ 110mm
分解能(*) 1Dコード: 0.1mm, 2Dコード: 0.127mm
読取窓幅 25mm
耐静電気 気中 8KV, 直接 4KV
耐落下衝撃 コンクリート面に1.2mの高さから自然落下後、動作に支障なし
周囲照度 0~100,000lux
供給電圧 DC5%V ±5%
消費電流 動作時 300mA以下
スタンバイ時 25mA
温度 動作温度 -10~40℃
保管温度 -20~60℃
湿度 95% 氷結・結露無し(@40℃)
外形寸法 W25xL30xD20mm
重量 約8g(ケーブル含まない)
ケーブル長 USBケーブル 約1.5m
RS232Cケーブル 約2.0m
MTBF 70,000時間(2次元エンジン部)
適合規格 FCC, CE Class B, VCCI
(*) 弊社基準テストチャートによる実力値であり、保証値ではありません。
コード品質や周囲照度など運用環境に影響されます。
型番(販売終了)

■ cubeQR 超小型固定式 エリアイメージャ

型番 仕様 参考価格
cubeQR-USB(*1)
(販売終了)
エリアイメージャ, USBインターフェイス(HID/COM/HID-POS), 1.5m
cubeQR-microUSB
(販売終了)
エリアイメージャ, microUSBインターフェイス(HID/COM/HID-POS), 1.5m
cubeQR-RS
(販売終了)
エリアイメージャ, RS232Cインターフェイス, 2mストレート, ACアダプタ別売
cubeQR-RS-TG (*2)
(販売終了)
エリアイメージャ, RS232Cインターフェイス(PIN1-トリガ信号有り), 2mストレート, ACアダプタ別売
(*1) USBキーボードインターフェイス(HID)とUSBバーチャルCOMインターフェイスに対応しています。 Windows 10/11に対応しています。
(*2) Dsub9コネクタの1番ピンに外部トリガ信号が割り付けられた特殊モデルです。
PCなどに接続する場合、外部トリガ信号(PIN1)を引き出す中継ケーブル制作が必要になります。
直接接続することはできませんので、ご注意ください。
外部トリガ信号が必要ない場合は、通常モデル cubeQR-RS をご利用ください。

■ オプション

PS5V
CBL-USB-DC2155-15
型番 仕様 参考価格
SW-AD1-DB2D 漢字送信/GS1編集/GS1フォーマットチェッカ/照合機能追加オプション
(slimQR/cubeQR本体と同時発注が必須)
PS5V ACアダプタ, DC5V 出力
CBL-USB-DC2155-15
USB/DCジャック 2.1Φ/5.5mmケーブル 1.5m
USBポート給電ケーブル
ダウンロード

■ マニュアル

名称 対応モデル
二次元コードリーダ ユーザーズガイド
(dibar2d.pdf)
slimQR/ cubeQR
※FW:CZ000169BAA以降
(2020年~)
ダウンロード
二次元コードリーダ ユーザーズガイド
(dibar2d-old.pdf)
slimQR/ cubeQR
※FW:CZ000169BAAより前
(~2019年)
ダウンロード
(*) ファームウェア(FW)で参照ユーザーズガイドが異なります。

■ ドライバ

名称 対応モデル
バーチャルCOM(USB-COM)ドライバ
(hsm-usb-serial-driver-version-3.5.35.zip)
slimQR
cubeQR
ダウンロード
OPOSドライバ
(db2dopos.zip)
slimQR
cubeQR
ダウンロード

■ ユーティリティ

名称 対応モデル
画像キャプチャユティリティ
(diBar2d_win.zip)
slimQR
cubeQR
ダウンロード
